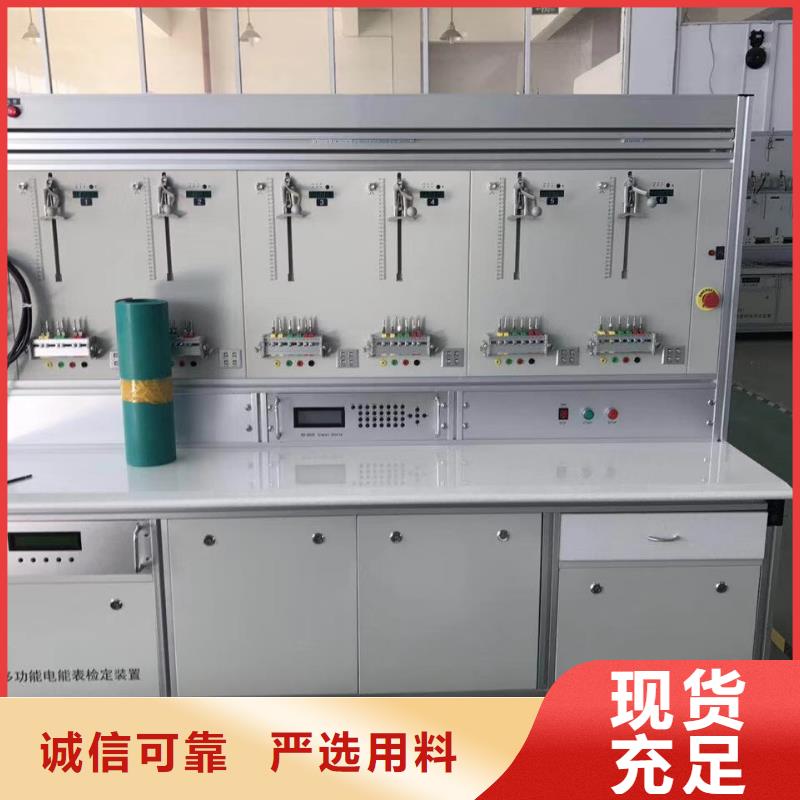

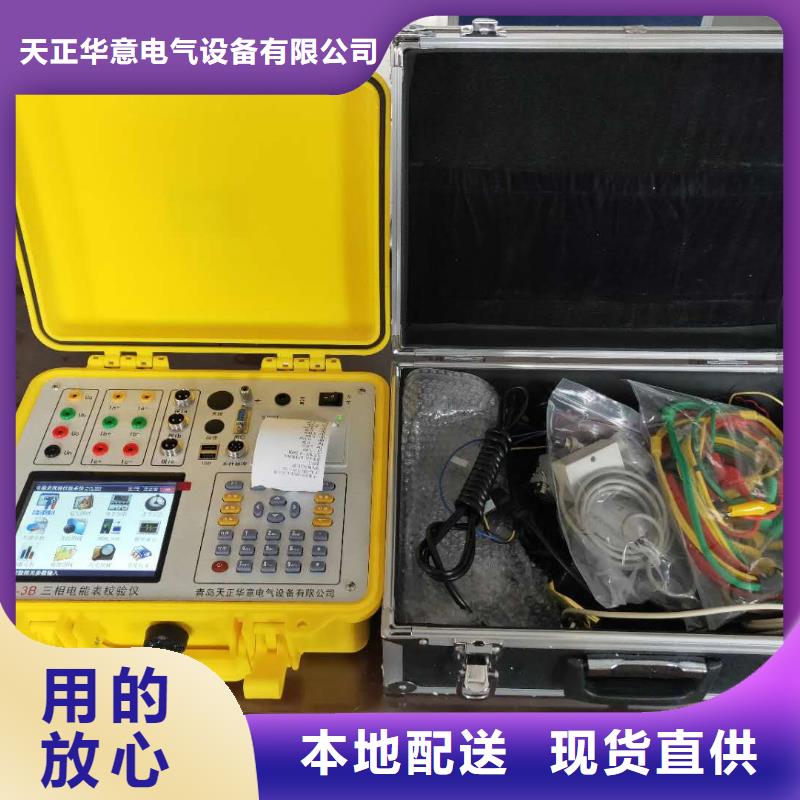

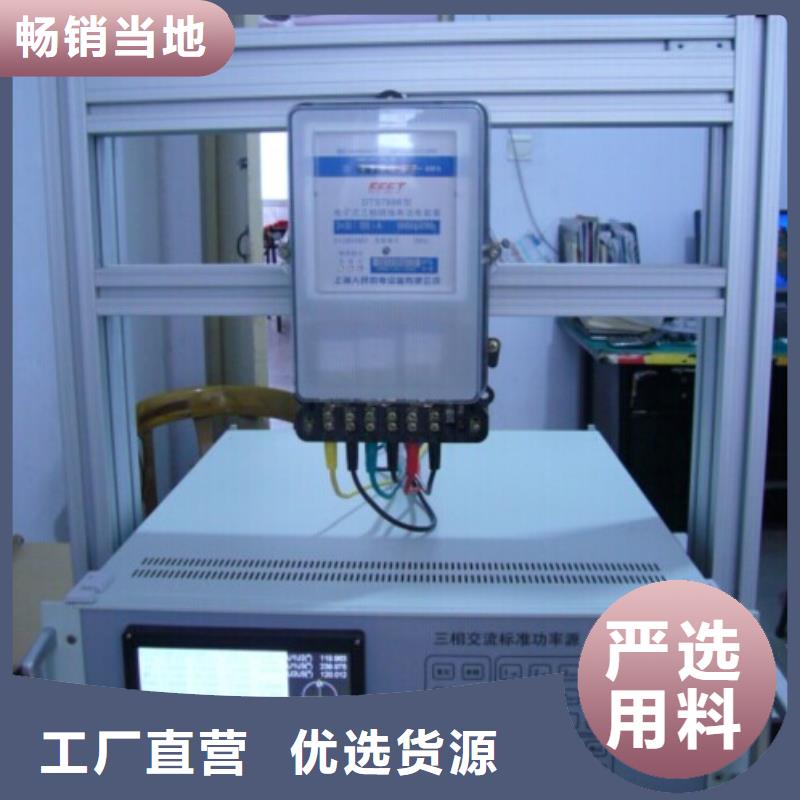

三相電能表校驗裝置三相臺內部配置結構圖b、功率放大器功率放大器采用了先進的集成功率運算放大器，并設計了完善的電壓短路過載，電流開路過載保護及快速限流保護措施，使功率放大器能長期穩定可靠工作。c、測量 本裝置采用標準電能表法（比較法）檢驗電能表，并采用電子補償式電流互感器，提高了校驗精度，使校表更方便。六、按鍵功能與顯示狀態檢定人員通過臺面上的專用鍵盤和顯示窗口可以控制裝置完成手動基本校表工作，方便調修。1、按鍵與顯示共有93只鍵如圖（3）所示，主要用來被校表選擇（5鍵）；校驗功能選擇（11鍵）；選擇電壓量程和實驗點（9鍵）；選擇電流量程和實驗點（38鍵）選擇相位和頻率（7鍵）；電壓電流啟停（7鍵）；輸入數字鍵（12鍵）；復位鍵用于對裝置進行總復位。按健之間有一定的聯系，非法操作時，ABC分組顯示燈會閃動表示誤操作。顯示器上共有9個數子顯示窗如圖（4）所示，左邊兩組6個顯示窗為各相輸出電壓，電流百分值。右邊三個分別為P、f、φ。2、加電后初始狀態裝置加電后的初始狀態（也是總復位后的狀態）是：電源置50Hz、0°、100V（）、5A（）量程、電壓電流無輸出有功三相四線制（P4）接線方式。3、電壓電流輸出功能 電壓量程是四選一。電流量程是九選一。六相輸出啟停可用6只按健控制，按一次鍵指示燈亮，啟動輸出，在按健，燈滅，停止輸出，“UI”鍵可控制六相同時啟停。啟動后輸出的幅度可由調節電位器確定，并在顯示器上顯示六相輸出百分比。電壓有五個實驗點，電流有十個實驗點，開機后自動置于試點，這時若調節電位器使輸出為，再按實驗點鍵，可以方便地改變輸出值，在不使用電流量程自動輪換功能（見下節）時，實際輸出值等于（量程值）＊（顯示值％）。電流實驗點在鍵盤上共有三十個，對應不同COSφ／Sinφ實驗點分為三排、但實際中只用十個，隨著COSφ／Sinφ試點改變而換排，多余二十個是為自動實驗選點所設。
