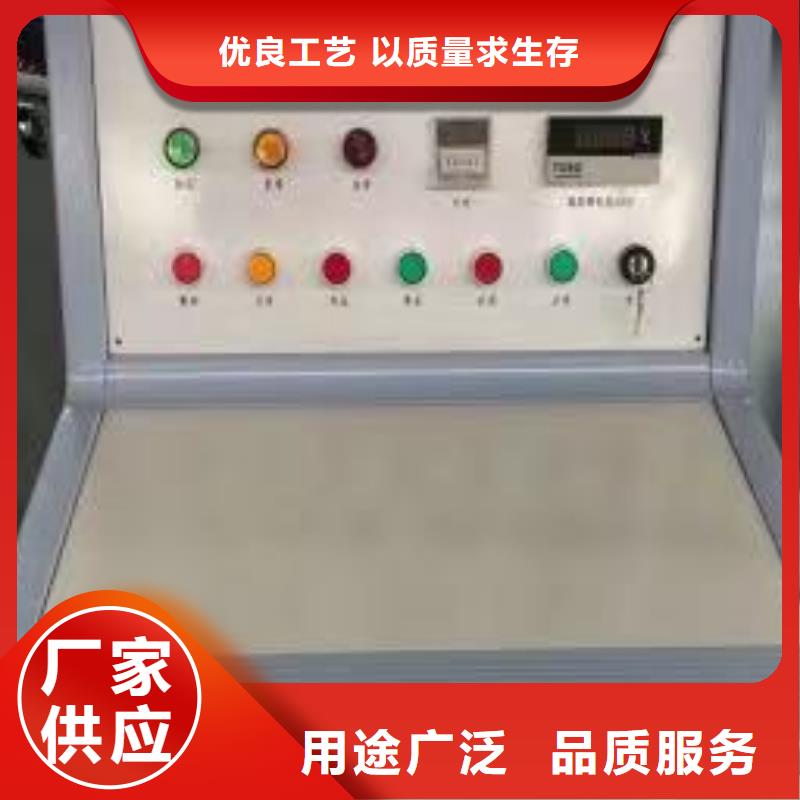

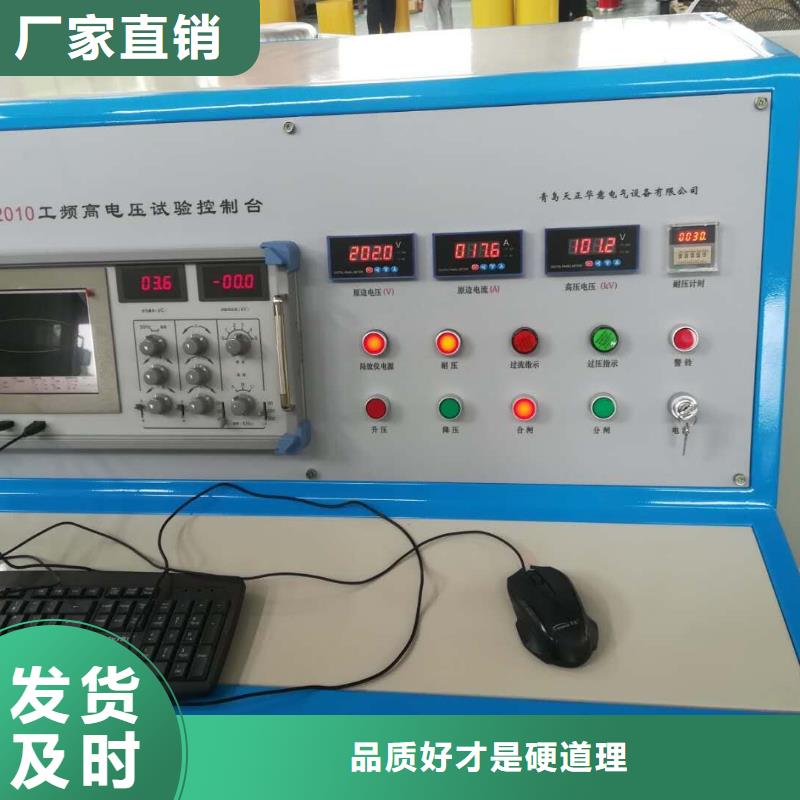

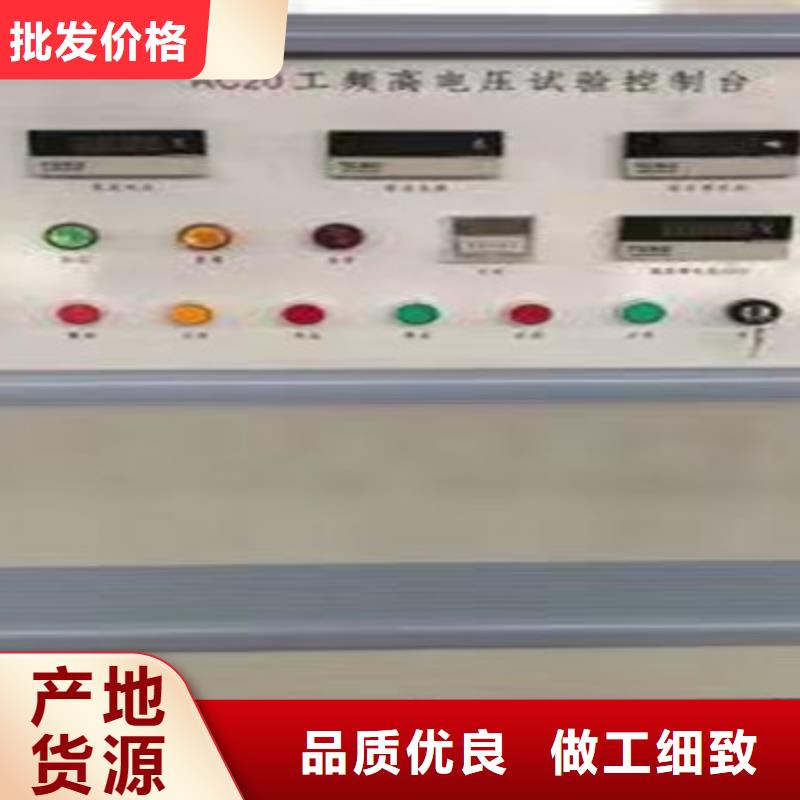

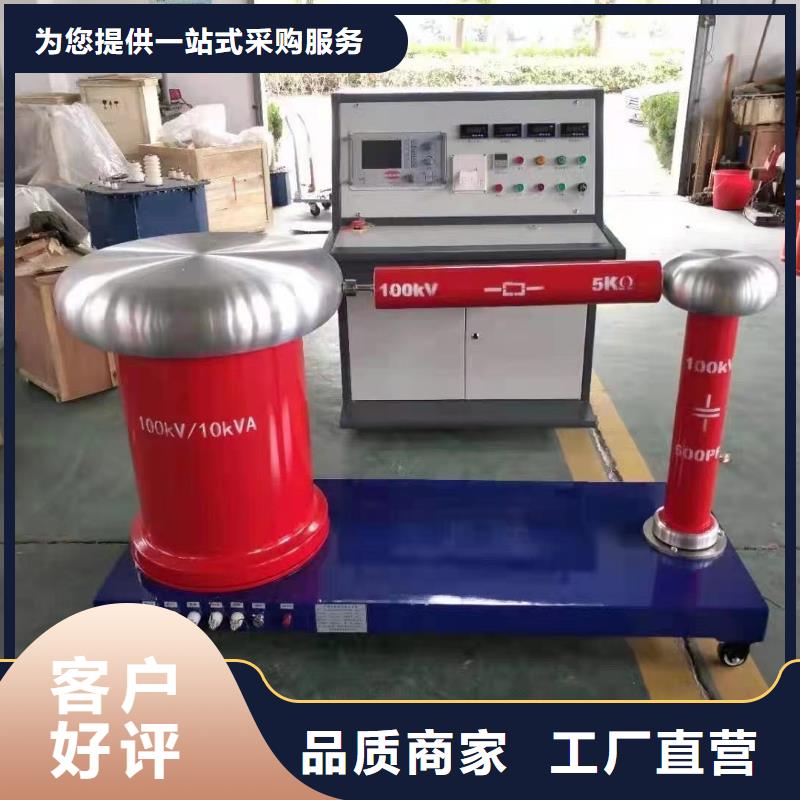

工頻高壓局放試驗裝置 工頻/三倍頻試驗控制部分 該控制部分既可實現工頻試驗也可實現三倍頻試驗。通過旋鈕切換接觸器，改變試驗回路，完成實驗，互鎖控制，互不影響。控制臺設有控制、測量和保護系統。通過操作指令完成對試品在規定條件下的全部試驗程序，并且測量試品的電壓、電流或其它參數，耐壓延時可在0-99hr時間間隔范圍內調節。控制臺面板安裝電流、電壓指示儀表，可以顯示輸入電壓、輸入電流，輸出電壓、輸出電流等。（二）校正脈沖發生器型號：JZF-10輸出電荷量檔位：5 pC、10 pC、20 pC 、50pC極性：正負交替重復頻率：1.2kHz頻率變化范圍：＞±100Hz脈沖上升沿時間：100uS注入電容：10pF 　電容誤差 Ec≤±４％方波電壓幅度誤差 Eu≤±４％（50pC檔位）校正電荷誤差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg電池：6F22 9V（三）輸入單元（檢測阻抗）型號：3＃輸入單元是將放電試驗回路中的放電信息檢測出來的重要單元，亦稱為檢測阻抗。本輸入單元從1號~12號，及7R，能符合IEC270所的幾種局部放電的檢測方法（并聯法、串聯法、平衡法等）。本輸入單元采用高頻變壓器的雙調諧式輸入回路，初次級均為LCR回路，其初級電感量在局放儀的放大器頻帶內與試驗電路的等效電容相調諧。

工頻高壓局放試驗裝置 近幾年,隨著國民經濟的發展，停電越來越難,隨著狀態檢修的推廣,帶電測試越來越重要,超聲波探傷儀已成為電網運行的重要保障手段。運行中的電力設備局部放電的監測是狀態檢修的重要組成部分。電力設備局部放電發生時，產生聲光電熱磁等物理現象。其中聲為超聲波，超聲波是20kHz以上的聲波，人耳聽不到，它以聲源為中心，以球面波的形式向周圍傳播。超聲波為機械波，不受電磁環境的影響。用接收超聲波信號來判斷局放存在及定位的方法，比紅外攝像儀、紫外攝像儀更易優先發現局放故障，因為局放發生時往往先有振動產生超聲后才有熱光磁等物理信號。我公司集中科研力量，在廣采眾長，降低用戶購買成本的原則指導下，研發出了手持式超聲波局部放電巡檢定位儀裝置，填補了國內空白，適合在我國電力、鐵路、石化行業推廣，是狀態檢修的好幫手。
