| 產品參數 | |
|---|---|
| 產品價格 | 555/臺 |
| 發貨期限 | 1 |
| 供貨總量 | 1000 |
| 運費說明 | 含運費 |
| 小起訂 | 1 |
| 質量等級 | 0.05 |
| 是否廠家 | 是 |
| 產品材質 | 鋁合金 |
| 產品品牌 | 青島天正華意電氣 |
| 產品規格 | 158 |
| 發貨城市 | 青島 |
| 產品產地 | 青島 |
| 加工定制 | 是 |
| 產品型號 | TH |
| 可售賣地 | 全國 |
| 產品重量 | 5 |
| 產品顏色 | 白 |
| 質保時間 | 3年 |
| 外形尺寸 | 158 |
| 適用領域 | 電力電氣 |
| 質量認證 | 9000 |
| 產品功率 | 5 |
| 工作溫度 | 45 |

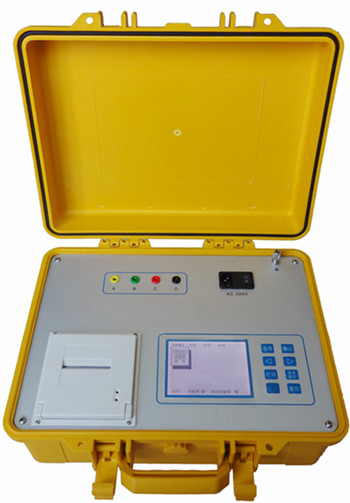

通遼直流電阻速測儀

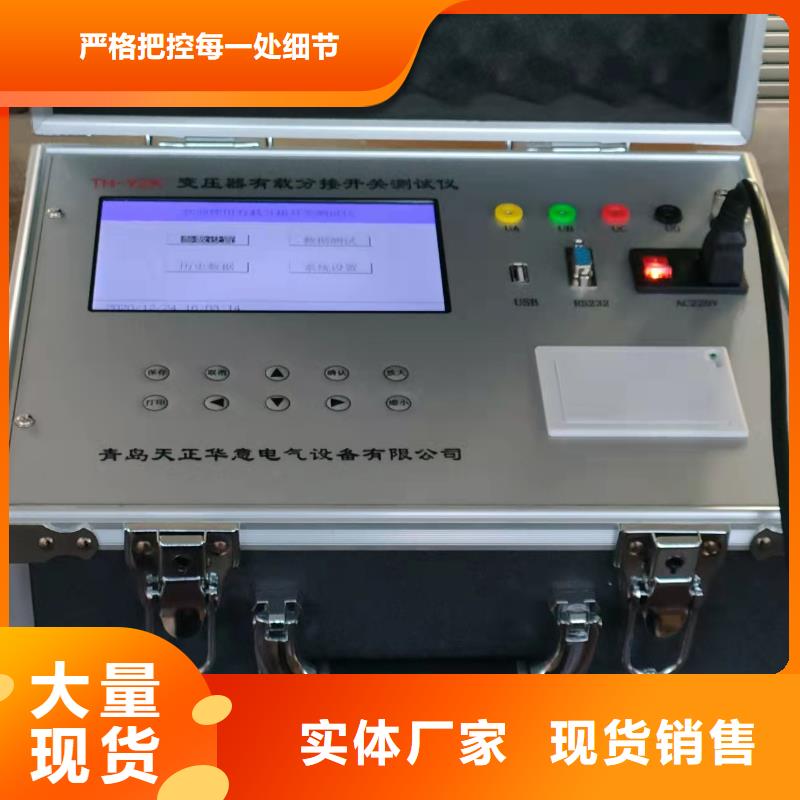

通遼變壓器有載開關測試儀電力變壓器消磁機是集變壓器直流電阻測試功能和消 磁功能于一體的新型設備。消磁部分和直阻測試部分操作界面一分為 二，獨立操作。既能快速準確的測量大型變壓器的直流電阻，又能消 除電力變壓器直流電阻試驗后剩磁危害，對保護電力變壓器免受勵磁 涌流沖擊，和投運有極其重要的作用。是我們電力變壓理想的 測試設備。 由于鐵磁材料固有的磁滯現象，在對電力變壓器進行電壓比、直 流電阻測量等操作后會在鐵芯中殘留剩磁。由于剩磁的存在，當變壓 器投入運行時鐵芯剩磁使變壓器鐵芯半周飽和，在勵磁電流中產生大 量諧波，這不僅增加了變壓器的無功消耗，而且可能引起繼電保護器 誤動作，造成一定的經濟損失。所以我們在變壓器投運前必須做消磁 工作，確保變壓器正常運行。
<通遼>天正華意電氣設備有限公司
通遼直流電阻速測儀
通遼直流電阻速測儀
<通遼>天正華意電氣設備有限公司
通遼直流電阻速測儀
通遼變壓器有載開關測試儀波形分析1.從圖13可以看出，橋接前時間過長，已達50ms（是正常時間的三倍），并且不止是一相，而是三相差不多。這是典型的快速機構儲能彈簧老化，速度變慢。2．從圖14中可以看到A相從單到雙（3-4）和雙到單（4-3）有對稱的過零段，是在單數側，且過渡電阻值從儀器上觀察遠大于50Ω（超過50Ω可以看成開路）。這是典型的過渡電阻缺陷。吊檢后發現單數側過渡電阻已斷裂。3．圖15中這個波形是由于開始測試時，靈敏度選的比較高，又是由3-2方向（電感量增加）容易引起震蕩。適當降低靈敏度由1-n方向測試結果正常。4． 從圖16中看出，A相波形較亂，打出的過渡電阻值僅0.3-0.5Ω，而且從1-7均如此。 吊檢發現A相切換開關引出線軟連接有斷股，造成A相過渡電阻被短接（未接死）。現場處理后，波形正常。八、常見故障1．CPU板故障可能出現的波形（見圖17）。處理辦法：更換CPU板圖 17 2．儀器供電電壓過低可能出現的波形（見圖18）3．儀器自激振蕩可能出現的波形（見圖19）圖19處理辦法：試品充分放電后，由1-n方向測試，非測試繞組良好的短路接地；必要時調整儀器的靈敏度即觸發電平。
通遼直流電阻速測儀
通遼變壓器有載開關測試儀在此測量界面按“打印”鍵可打印數據；按“存儲”鍵存儲數據（可選存儲介質：本機、優盤）；按“確認”鍵鎖屏，按“取消”鍵重新測量，按“返回”鍵返回上一界面。②接線方法 短接變壓器對側接線端子a-b-c，三相實驗電源（一般為380V）的A、B、C相分別接儀器的“入IA”、“入IB”、“入IC”。黃色測試鉗一端接變壓器A相接線柱，另一端接儀器的“出IA”和“出Ua”；綠色測試鉗一端接變壓器B相接線柱，另一端接儀器的“出IB“和“出Ub”；紅色測試鉗一端接變壓器C相接線柱，另一端接儀器的“出IC”和“出Uc”；如果變壓器本側有中性點，其中性點應該與面板上“Uo”接線柱相接，沒有中性點的可以不接。如圖七所示：圖七2）分相YN型測試①分相YN型測試是指變壓器高壓側為YN型連接的變壓器，其特點為可以使用單相法直接測出某一相的阻抗參數。在短路阻抗測量界面下選擇“2、分相YN型測試”，按“確認”鍵進入短路阻抗參數設置界面，同圖五。輸入好參數后，按確認鍵進入測試界面，如圖八。圖八在此界面下，按“確認”鍵記錄當前所測繞組的參數，然后按“選擇”鍵更改加壓繞組，三相記錄完成后，按“←”或 “→”鍵”進行三相折算，顯示如圖九所示界面。此時按“返回”鍵可返回短路阻抗主菜單
通遼直流電阻速測儀
通遼變壓器有載開關測試儀試驗接線本裝置設計有兩種試驗接線方法，一種是選用本裝置內部自帶三相電源進行測試，簡稱內接電源試驗接線。另一種是選用外部單相電源進行高電壓大電流測試，簡稱外接電源試驗接線。4.1 內接電源三相法試驗接線三相變壓器調壓繞組在一次側，結線為YN.d、YN.y0、 Y.y0或D.y0，使用裝置的內接電源進行三相測試，見圖一所示。見圖一4.2內接電源單相法試驗接線變壓器調壓繞組在一次側，使用裝置的內接電源進行單相測試，見圖二所示(本圖僅對應于測B相變壓器，A相、C相類同)。圖二4.3外部電源單相高電壓法試驗接線變壓器的調壓繞組在一次側，使用外接電源進行單相測試，見圖三所示(本圖僅對應于測B相變壓器，A相、C相類同)。圖三4.4外部電源三相法試驗接線變壓器的調壓繞組在一次側，使用外接三相電源進行三相法測試，見圖四所示(零線可以不接)。圖四4.5外部電源零序法試驗接線變壓器的調壓繞組在一次側，使用外接單相電源進行零序測試，見圖五所示。圖五4.6直流三相法測試試驗接線
通遼直流電阻速測儀
通遼變壓器有載開關測試儀直流試驗測試操作流程5.4.1測試前設置相關參數測試流程與交流測試方法相同，可參考5.3.1.5.4.2測試操作流程首先將“信息設置”中“AD配置”的“輸入信號”選擇為“直流輸入”，如圖。然后將“采樣頻率”修改為10K后，點擊“應用”后點擊“確認”。現在儀器就進入了直流測試模式。直流測試模式，測試前不用再去設置“閥值設定”，和調節儀器的內部電源。其他測試流程同交流測試模式的測試方法相同，測試流程首先按下“電源啟停”按鈕后，點擊“測試”進入靜態電阻測量界面，等待三相靜態電阻趨于穩定平衡并緩沖區顯示數據緩存后，點擊“準備觸發”即可切換有載分接開關完成測試。可參照說明書5.3.2。5.4.3直流檔位選擇本設備直流檔位分為“0.3A”和”1.0A”兩個檔位，目前0.3A檔的測試量程是0-40Ω1.0A檔是0-20Ω（電阻量程可根據要求定制調整）。軟件操作如圖所示，在“輔助選項”中，在測試前點擊“直流檔位”操作按鈕，即可切換直流檔位。
