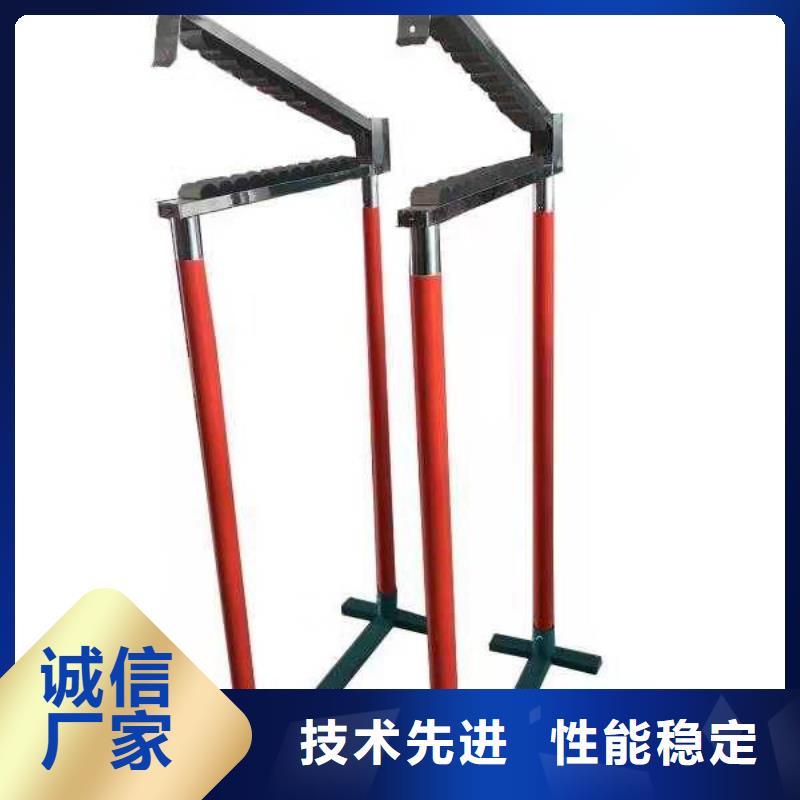

商洛絕緣靴手套絕緣桿驗電筆耐壓試驗裝置

商洛絕緣鞋手套耐壓裝置技術參數額定輸出電壓：50kV額定容量： 5kVA輸出電壓量程：50.0 kV（250V）電壓測量誤差：＜±（0.5％U＋0.02％Umax）其中U為示值，Umax為量程上限值輸入電流量程：25.0A電流測量誤差：＜±（0.5％I＋0.02％Imax）其中I為示值，Imax為量程上限值泄漏電流量程：25.00mA泄漏電流測量誤差：±（1.0％I＋1個字）其中I為示值泄漏電流分辨率：0.01 mA數顯計時：10~990 S2.設備組成 2.1 全自動絕緣靴（手套）測試裝 高壓泄流測控儀 1套2.3 試驗變壓器套3.面板布置3.1儀器面板布置3.2測試儀按鍵功能說明液晶屏下方電位器可調節液晶屏的對比度。液晶屏右側的操作鍵“∧”“∨”鍵及“＜”“ ＞ ”鍵可分別用來選擇菜單和增減選擇量，“確認”鍵用來確認所選項目、啟動等工作，“退出”鍵用來停止試驗、返回上一級菜單。“急停”鍵用于特殊情況下緊急停止試驗，“升壓”“降壓”鍵用來手動調節升壓、降壓。3.3試驗接線測試儀電源輸入端子接交流220V電源，0 ~ 250V電源輸出接試驗變壓器一次輸入，測量輸入接試驗變壓器測量線圈；試驗變壓器高壓輸出接高壓泄流測控儀高壓輸入；測試儀、試驗變壓器、高壓泄流測控儀接地點均接地。注意：紅外數據通訊端口之間夾角不大于30度，兩個端口間距離不超過6m。4.操作說明4.1開機打開高壓泄流測控儀電源開關。接通CZ7004絕緣靴手套測試主機的220V試驗電源，打開測試儀左下腳電源開關，液晶屏顯示開機畫面，警示燈綠燈亮。屏幕右上角顯示紅外通訊狀態，以動畫顯示，如看不到動畫顯示，請檢查高壓泄流測控儀是否開機，紅外數據通訊端口是否對正。

<商洛>天正華意電氣設備有限公司

商洛絕緣鞋手套耐壓裝置整個測試過程主要分為兩個部分，一個是試件連接操作，另一個是單片機控制操作。試件連接操作總原則是針對不同試件用不同夾具將試件固定，以便進行下一步的控制操作。在試件連接操作中，龍門架上方中間連接座中的M12/16轉接頭連接小拉力傳感器，傳感器下再連接接M12/16轉接頭，在測試不同的試件時，這三個部件不需變動。以下針對常用試件的連接操作作出說明：1.長的帶和繩類：用M16螺母將一個尼龍夾具安裝在傳感器下的轉接頭上；用M16的螺栓將另一個尼龍輪安裝在底板的中心位置；長的帶和繩類連接在兩個尼龍輪之間。2.短的帶和繩類：用M16螺母將一個尼龍夾具安裝在傳感器下的轉接頭上；將加長桿安裝在底板的中心位置，用M16的螺母將另一個尼龍輪安裝在加長桿上；短的帶和繩類連接在兩個尼龍輪之間。3.腳扣：將M16的吊環螺母安裝在傳感器下的轉接頭上；用M16的螺栓將一個尼龍輪安裝在底板的中心位置；將腳扣安裝在后面的模擬電桿上；將口字型的腳扣夾具套在腳扣腳掌部位；S鉤帶一頭掛在M16的吊環螺母上，另一頭穿過尼龍輪，掛在腳扣夾具的吊環上。4.升降板：將M16的吊環螺母安裝在傳感器下的轉接頭上；用M16的螺栓將一個尼龍輪安裝在底板的中心位置；將升降板安裝在尼龍輪中間；將升降板的鉤子掛在M16的吊環螺母上。如果升降板繩索過長，可將繩索在上方尼龍輪上纏繞1-2圈，再將升降板的鉤子掛在M16的吊環螺母上其他試件采用類似的連接方式將其固定。

商洛絕緣靴手套絕緣桿驗電筆耐壓試驗裝置

商洛絕緣鞋手套耐壓裝置系統參數設定選擇“系統參數”項，按確認鍵進入系統參數設定程序，輸入密碼（請向廠家索要），進入下一級菜單。1）試驗變輸出設定選擇“測量線圈電壓設定”項，按確認鍵進入測量線圈電壓設定程序，按“”移動光標，按 “∧”、“∨”鍵更改參數，應設定為配套交流升壓器高壓輸出對測量線圈的電壓比。例如：配套的交流升壓器銘牌中高壓輸出為50kV，儀表電壓為100V，則本項參數應設定為500。如用戶自行配置的試驗變壓器，必須保證試驗變高壓輸出對測量線圈電壓比誤差不低于3％。2）互感器變比設定選擇“互感器變比設定”項，按確認鍵進入設定程序，按“”移動光標，按 “∧”、“∨”鍵更改參數，應設定為配套交流升壓器低壓輸入端配置的電流互感器變比。例如：配套的交流升壓器輸入端接入電流互感器規格為100A/5A，則本項參數應設定為20；如配套的交流升壓器輸入端未接入電流互感器，本項參數設定為1。說明：本項參數為系統參數，在儀器出廠之前均已設置，如需更改請與公司聯系。參數設置完成需測試結果方可生效。請在設置本參數前，將儀器內存儲的數據轉存到數據卡上傳至PC機，進行妥善保管。參數重新設置后，在重新開始試驗之前必須確保本設定與實際試驗參數一致。4.2.6試驗記錄進入主菜單選擇“試驗記錄”項，按“確認”鍵屏幕將出現“確認？”提示，此時若再次按下確認鍵，將所有保存的試驗記錄。

商洛絕緣鞋手套耐壓裝置絕緣靴試驗方法16.1 常用絕緣靴試驗絕緣靴性試驗的電壓是15kV，保持1分鐘，泄漏電流不大于7.5mA者為合格。該7.5mA判定值是固定的。放好絕緣靴后請直接按操作界面進行試驗。16.2 其它試驗其它試驗時，試驗方法同上，僅在電壓和泄漏電流兩個參數上有區別：試驗電壓可根據用戶需要自定，保持1分鐘，泄漏電流機器設定不大于10mA者為合格，用戶可根據具體情況自行判定（或參照附錄的國標）。十七、絕緣手套試驗方法17.1 低壓型絕緣手套試驗：低壓型絕緣手套性試驗的電壓是2.5kV，保持1分鐘，泄漏電流不大于2.5mA者為合格。該2.5mA判定值是固定的 默認的值是2.5mA。安裝試件后直接按試驗機上的操作界面試驗。17.2 高壓型絕緣手套試驗該試驗的方法同7.1，僅在電壓和泄漏電流兩個參數上有區別：高壓型絕緣手套性試驗的電壓是8kV，保持1分鐘，泄漏電流不大于9mA者為合格。十八、常見故障及其排除序號故障描述故障排除方法1打開測量裝置后，信號發送指示燈不亮或常亮電池電壓太低，應及時充電；重新開機，使其進行上電復位。測量裝置充電時充電指示燈不亮 檢查電源插座里的保險絲是否燒毀操作箱打開電源后無反應檢查電源插座里的保險絲是否燒毀5 試驗機上電流表不顯示電流表背后的插頭或測控箱背后的供電插頭松脫使用中測試數據明顯不合理接地不良會引起儀器數據嚴重波動。應刮凈地點上的油漆和銹蝕，務必保證0電阻接地！如果測量接地試品，試品地和儀器應共地連接，保持地電位一致。空氣濕度過大空氣濕度大會產生比較大的電暈，在不擊穿的情況下可以正常試驗8無線傳輸信號不正常如果試驗過程中高壓測試電流遠大于低壓測試電流，或相反，請檢查無線傳輸

<商洛>天正華意電氣設備有限公司 商洛絕緣靴手套絕緣桿驗電筆耐壓試驗裝置

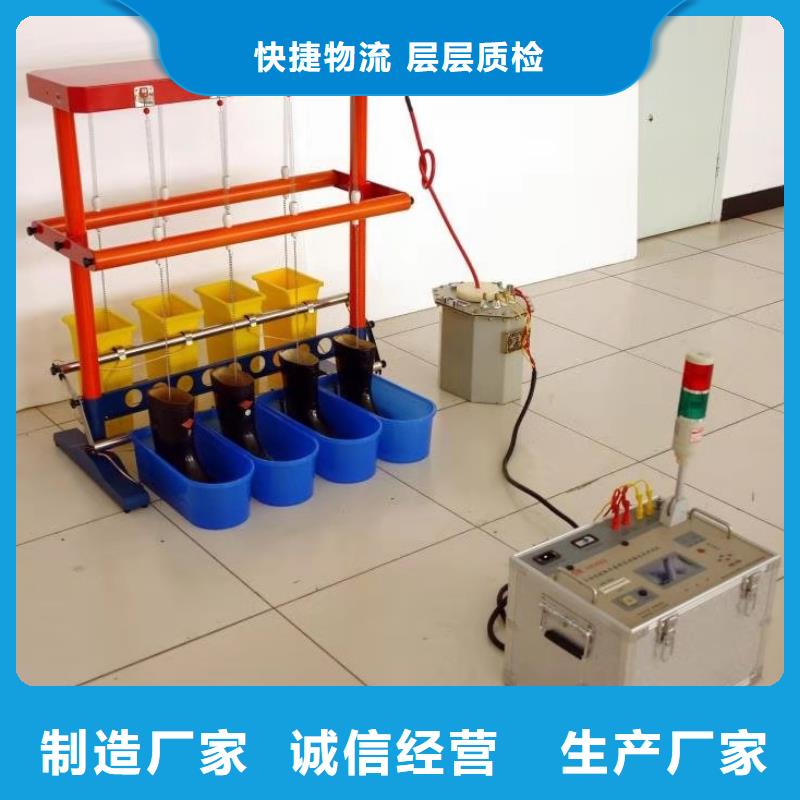

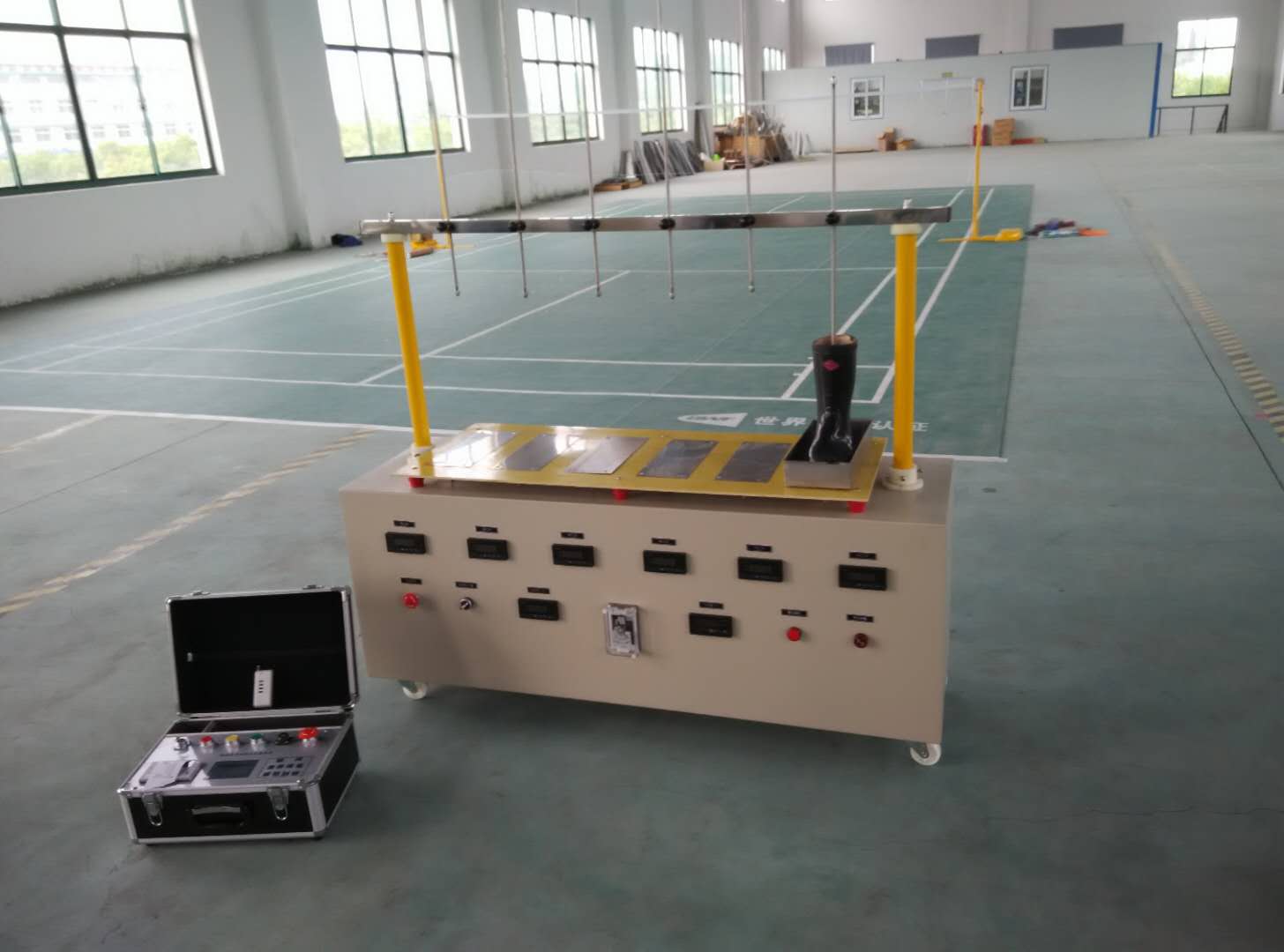

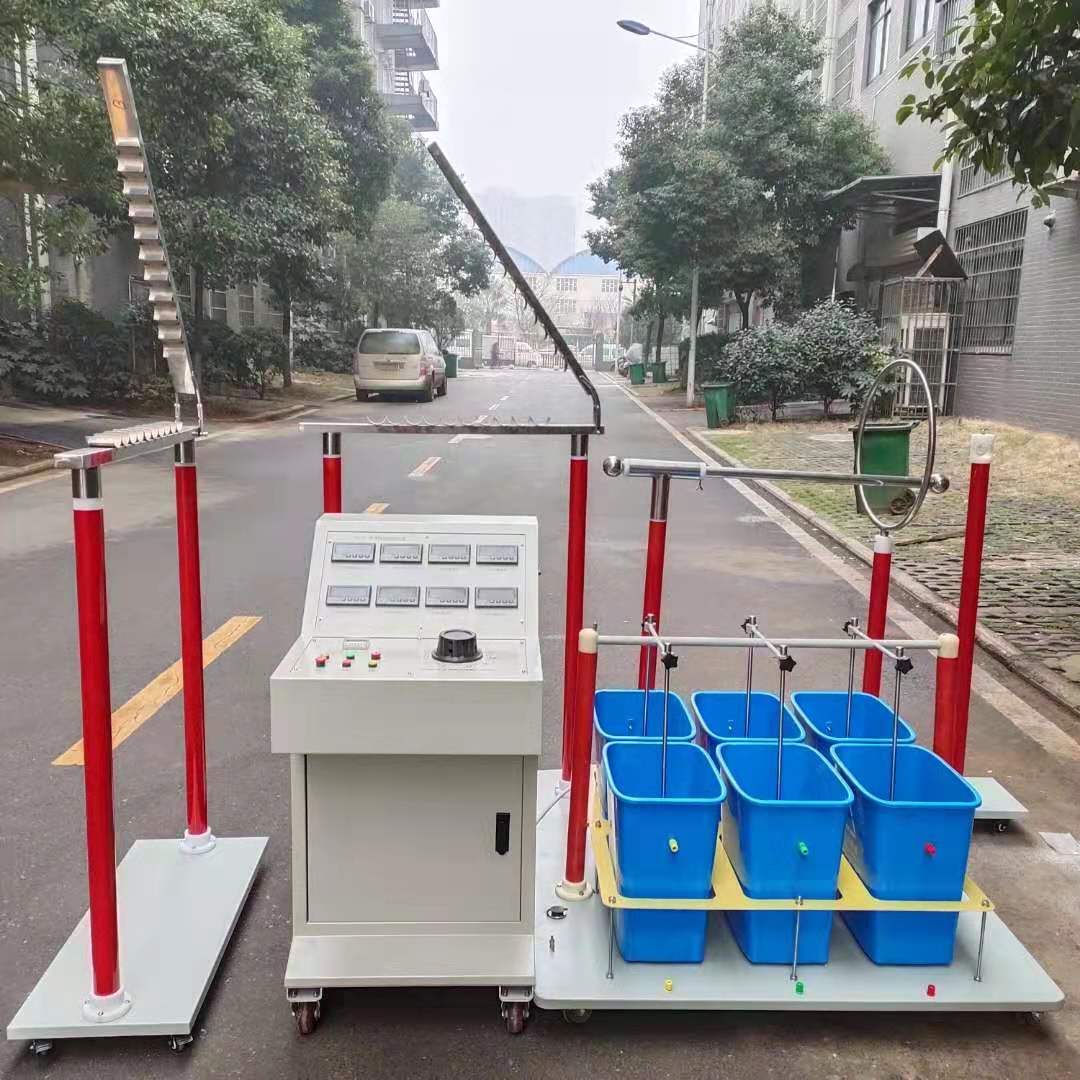

商洛絕緣鞋手套耐壓裝置該試驗裝置是絕緣靴（手套）批量試驗的專用設備。也可以對工器具進行測試，例如絕緣桿、絕緣螺絲刀、絕緣墊等。是我公司根據絕緣靴（手套）的試驗要求，并遵從廣大用戶意見而設計生產的。該產品有效的解決了過去不規范試驗，提高了工作效率、保障了工作，是理想的絕緣靴（手套）專用設備。該產品采用先進的微電子處理技術，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預。二、工作原理接入0~220V電源，根據電磁感應原理，使變壓器產生0~30KV-50KV工頻高壓至各電極，使絕緣靴（手套）獲得規定的試驗電壓。根據絕緣靴（手套）試驗規程，讀取、記錄測試參數。三、結構設計該產品分二部份組成：1. 絕緣靴（手套）試驗車，試驗車由：移動托架；盛水水槽；電極桿支撐等組成；2. 絕緣靴（手套）操作箱。圖3-1 絕緣靴（手套）操作箱圖3-2 絕緣靴（手套）試驗臺四、主要技術參數1. 輸入電壓：AC220V 50Hz2. 輸出電壓：0-50kV 3. 容 量：5 kVA4. 測試數量：每次6只5. 測量數據：可顯示打印每只被試品電壓值；泄漏電流值6. 過流保護；過壓保護；自定義時間、電壓、泄漏電流值7. 液晶顯示，全中文菜單操作，帶打印8. 測量準確度：電壓±2％（±3個字）電流±2％（±3個字）9. 質量：絕緣靴（手套）操作箱28Kg

商洛絕緣鞋手套耐壓裝置軟件操作界面試驗項目界面：圖1設置說明:1.主機界面有多個參數可設置，如圖1，連接好線路開機準備試驗的時候，首先是需要確認主機的的變比與所搭配的試驗變壓器的變比是否一致，如不一致，請在變比設置一項里面進行設置。特別注意：如果是配套交直流兩用的變壓器，使用直流的時候變比要根據比例進行設定，交流變比乘根號2進行設定。如圖2，設置完成點擊確定，參數即時保存。圖22.為了打印時間的準確性，請確認系統的時間是否與北京時間一致，如不一致請在時間設置里面設置，具體如圖3，設置完畢，點擊確定即可。如時間設定完成后，重新開機時間參數保存不了的，請更換主板coms電池，重新設置。設置保存的參數，變比與時間參數均會在主機設置界面圖1中顯示。圖33.絕緣靴手套耐壓測試參數設定1）請根據制定的標準，進行參數設定，具體參照：絕緣靴15kV，泄露電流7.5mA，耐壓1分鐘；低壓手套2.5kV，泄露電流2.5mA，耐壓1分鐘；高壓手套8kV，泄露電流9.0mA，耐壓1分鐘。絕緣桿其他試驗，可根據電壓具體進行設定。設置界面參照圖4進行設定。2）次參數設定完成后要進行一次升壓，系統才會保存當前參數，下次做同種試品的試驗，參數無需更改。具體根據試品類型，進行參數更改。

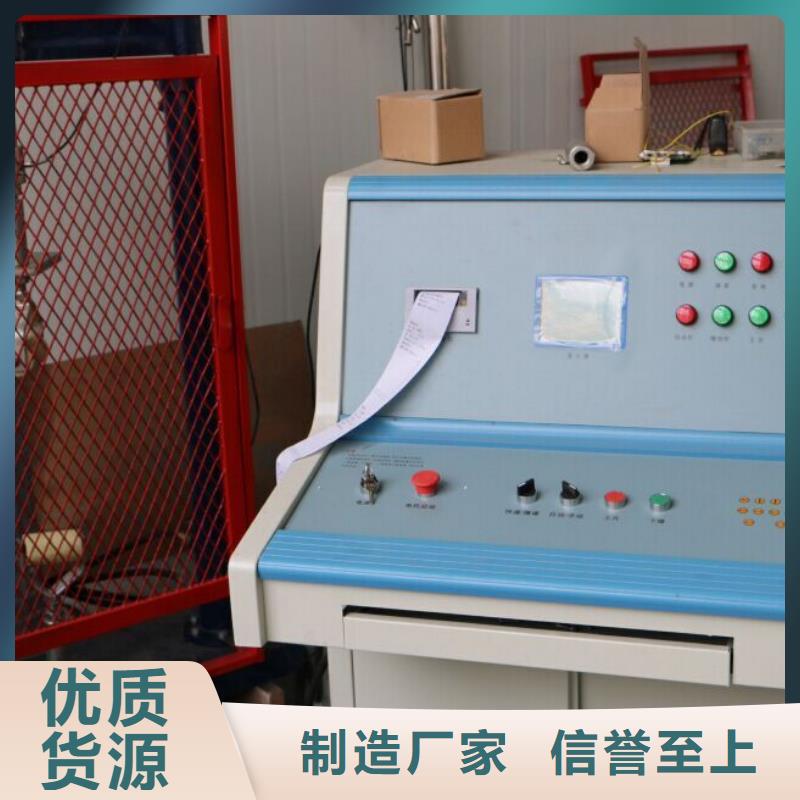

商洛絕緣鞋手套耐壓裝置測試絕緣手套■測試前準備工作：·把六只絕緣靴專用盤形容器放于絕緣板上，加入一半水，放在六個工位上，注意底部和絕緣板上的螺絲接觸好。·將六只絕緣手套專用桶形容器放入六只盤形容器中，在桶形容器中倒入一半水，在絕緣手套中倒入水，不裝水的高度不小于9厘米。將絕緣手套放入桶形容器中，絕緣手套內外水平面基本呈相同高度，露出水面部分應該擦干。·將六根導電桿穿過方電導管，與絕緣手套中的水相接觸。■測試絕緣手套：·按下控制電源旋鈕，接通控制電源。·操作人員離開機體，用遙控器進行操作。·先按下“A”鍵，高壓表的數值在增大，儀器箱六只電流表的數值也在變大。一直按下“A”鍵，進行升壓，升到8.0KV時，松開“A”鍵，（因為電機慣性的影響，應提前4～5個字松開“A”鍵）按下“C”鍵，此時定時器開始工作。如果六只絕緣手套都合格，當測試時間到達后，試驗臺開始自動將電壓降到零。·如果其中有某個絕緣手套不合格，對應工位的儀器箱電流表數值升到保護電流值時，主回路斷開，閃光報警燈亮，對應工位的指示燈J1亮。此時試驗臺自動降壓，待零位指示燈亮后，斷開控制電源。·將不合格的絕緣手套取下，按以上步驟重新進行測試。九、控制界面1．控制界面由三部分組成：打印機，液晶顯示屏，操作鍵盤。打印機用來打印測試報告；液晶顯示屏顯示參數；鍵盤用來進行操作。鍵盤共有10個鍵位，說明鍵：用于數值的移位，如從十位移到個位或從個位移到十位↓鍵： 用于數值的增減，如從2減到1或從1增到2；同時用于不同項目的選擇。（5）復位：按下后回到開機時的原始狀態；（6）測試：選擇不同的項目進行測試；（7）確定：對上一步項目或動作及參數進行確認。（8）備用：用于以后開發。（9）設定：對試件的測試電壓、泄漏電流及試驗時間進行設置；（10）打印：測試完成后，打印出測試報告；

商洛絕緣靴手套絕緣桿驗電筆耐壓試驗裝置

商洛絕緣鞋手套耐壓裝置感謝您對本公司的信賴，選用絕緣靴手套耐壓試驗裝置。本使用說明書敘述了試驗裝置的安裝，運行，維護，保養及檢查等。在使用前，一定要認真閱讀本使用說明書。并請在熟悉產品的注意事項后使用。為敘述方便，在本說明書中，絕緣靴手套耐壓試驗裝置簡稱為試驗臺二．注意事項■拿到產品時確認：·損壞或缺少零部件的試驗臺切勿安裝。■安裝：·搬運時，請托住機體，防止機體落下壓腳。·移動時，請松開機體下萬向輪的剎車。·移動到指定位置后，請按下機體下萬向輪的剎車，防止其自由移動。■接線：·接線前，請確認總電源處于OFF狀態。·請電氣工程人員接線作業。·接地端子請一定要可靠接地，以防發生人身事故。· 請確認現場的電壓與試驗臺的額定電壓是否一致。（額定電壓：220V50HZ）■運行：·因試驗臺采用交流高壓進行試驗，測試人員必須有高壓設備的使用經驗。·確認所有接線完成后，再接通總電源。·試驗時，測試人員請在離機體三米外進行遙控操作，應集中精力，注意，切勿靠近機體。·一組試驗完成或試件中途發生異常時，請斷開控制電源后更換試件。·不要把水灑到絕緣板上，如不慎有水灑出，應立即停止試驗，將水吸干，并檢查機體里是否有水？·請勿隨意變更電壓表、電流表及定時器的設定。本試驗臺在出廠前已進行了適當的設定。■保養檢查：·切斷主電源后，才可以進行檢查保養。·請勿觸摸試驗臺的電源端子。·保養檢查后，請蓋好電源端子保護蓋。·非專業人員，請勿進行保養檢查和部件更換工作。·不要進行自行改造，用于其他用途。

---
