商洛模擬斷路器也可以選擇單跳方式，將每一相作為一個單臺三相斷路器使用，三相可模擬三個單臺的三相操作斷路器。跳閘線圈Ⅰ、Ⅱ回路是兩路完全獨立的跳閘電流回路，兩回路功能完全相同。當任意一回路有跳閘電流時，斷路器模擬裝置就可以從合閘狀態切換為跳閘狀態，相對應的一組跳閘位置指示綠燈亮。可模擬裝設有雙跳閘線圈的斷路器動作特性。使用中如果有兩路跳閘電流，應分別接入跳閘Ⅰ、Ⅱ回路。如果只有一路跳閘電流，可將跳閘電流接入任意跳閘回路，也可以將同一相的跳閘Ⅰ、Ⅱ回路并聯增大跳閘電流。當按下“斷路器失靈”按鈕時，斷路器模擬裝置在失靈狀態。“斷路器的失靈”紅燈閃爍，當加入跳、合閘電流時，斷路器模擬裝置不動作，延時1秒后，跳合閘電流自動斷開，再經20秒延時，跳合閘回路重新自動接通。接點輸出Ⅰ組接點與跳閘線圈Ⅰ相對應，每相有一對常開一對常閉接點，接點輸出Ⅱ組接點與跳閘線圈Ⅱ相對應，每相有兩對常開接點。接點輸出的動作狀態與對應的跳合閘電流對應。需要注意的是，輸出接點Ⅰ與輸出接點Ⅱ動作是相互獨立的，例如當只有跳閘Ⅰ回路有跳閘電流時，輸出接點Ⅰ狀態翻轉（對應跳閘后狀態），輸出接點Ⅱ并不翻轉，當跳閘Ⅰ、Ⅱ同時有電流時，輸出接點Ⅰ、Ⅱ才能同時翻轉。使用時應特別注意不能接錯。4、斷路器失靈——當按下“斷路器失靈”按鈕時，斷路器模擬裝置在失靈狀態。“斷路器的失靈”紅燈閃爍，當加入跳、合閘電流時，斷路器模擬裝置不動作，延時1秒后，跳合閘電流自動斷開，再經20秒延時，跳合閘回路重新自動接通。

商洛模擬斷路器跳、合閘時間可用“合閘時間”及“跳閘時間”調整開關按實際斷路器的跳、合閘時間進行調整。斷路器模擬裝置的動作方式可用“動作選擇”開關進行選擇，當斷路器為分相動作方式時，應選擇“單跳”方式，可進行單重及綜重試驗，跳、合閘電流應按相分別接入；當斷路器為三相動作方式時，應選擇“三跳”方式，可以進行三重試驗，也可以選擇單跳方式，將每一相作為一個單臺三相斷路器使用，三相可模擬三個單臺的三相操作斷路器。跳合閘線圈Ⅰ、Ⅱ回路是兩路完全獨立的跳合閘電流回路，兩回路功能完全相同。當任意一回路有跳合電流時，斷路器模擬裝置就可以從合閘狀態切換為跳閘狀態，相對應的一組跳閘位置指示綠燈亮。可模擬裝設有雙跳閘線圈的斷路器動作特性。使用中如果有兩路跳合閘電流，應分別接入跳閘Ⅰ、Ⅱ回路。如果只有一路跳閘電流，可將跳閘電流接入任意跳閘回路，也可以將同一相的跳閘Ⅰ、Ⅱ回路并聯增大跳閘電流。接點輸出Ⅰ組接點與跳閘線圈Ⅰ相對應，每相有一對常開一對常閉接點，接點輸出Ⅱ組接點與跳閘線圈Ⅱ相對應，每相有兩對常開接點。接點輸出的動作狀態與對應的跳合閘電流對應。需要注意的是，輸出接點Ⅰ與輸出接點Ⅱ動作是相互獨立的，例如當只有跳閘Ⅰ回路有跳閘電流時，輸出接點Ⅰ狀態翻轉（對應跳閘后狀態），輸出接點Ⅱ并不翻轉，當跳閘Ⅰ、Ⅱ同時有電流時，輸出接點Ⅰ、Ⅱ才能同時翻轉。使用時應特別注意不能接錯。

<商洛>天正華意電氣設備有限公司 埋地管道可燃氣氣體泄漏檢測儀2023已更新收費(今日/資訊)

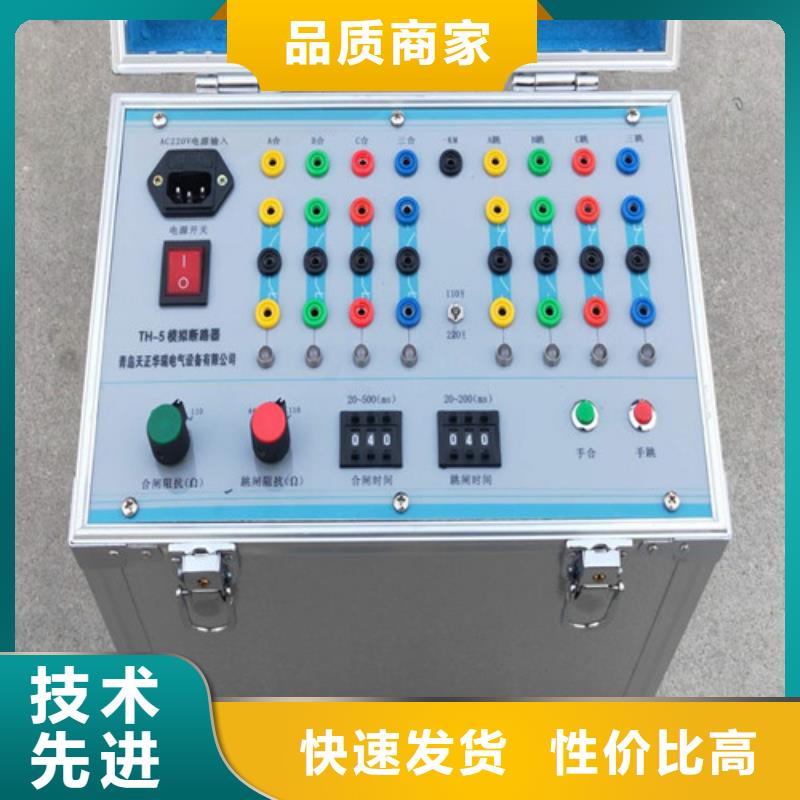

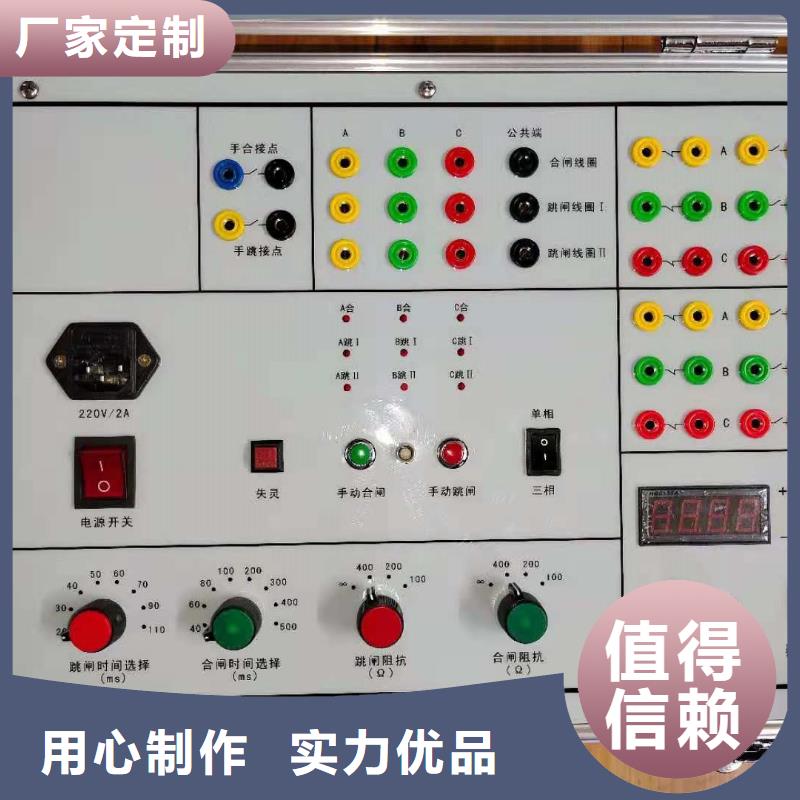

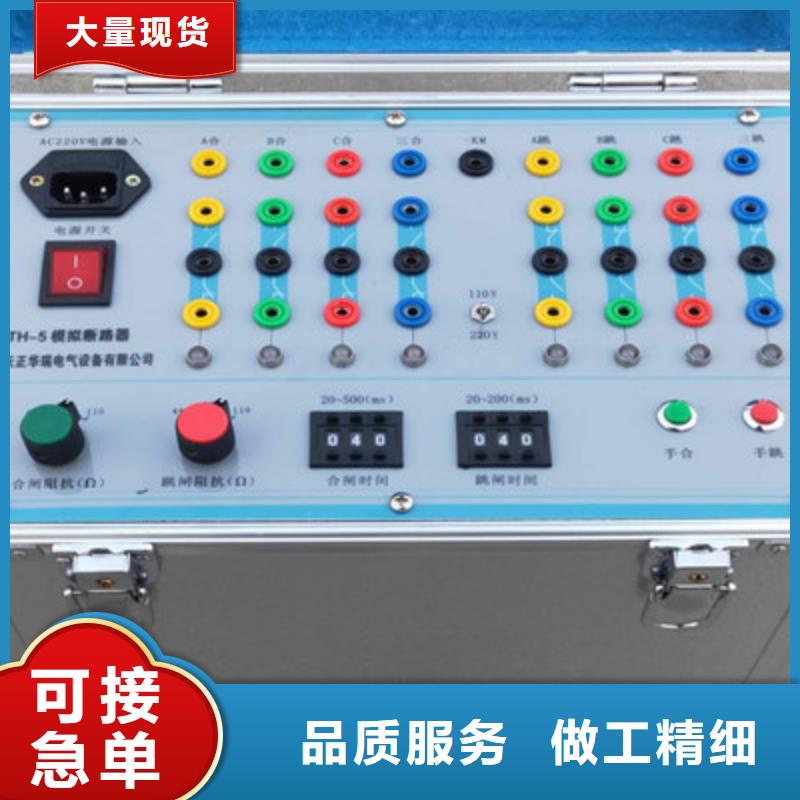

商洛模擬斷路器技術參數斷路器位置輸出接點：斷路器位置輸出接點12對，相互獨立。分為兩組，與斷路器跳閘線圈相對應。手合、手跳接點：2對手合、手跳按鈕各有一對同步輸出常開接點。當手合、手跳按鈕按下時，接點接通。其中手合接點動作后自保持，由手跳按鈕復位。手跳按鈕釋放時手跳接點延時60ms返回。操作面板1、電源開關3、動作選擇（三跳/單跳）4、跳閘時間調整開關5、合閘時間調整開關6、跳閘電阻調整開關7、合閘電阻調整開關8、斷路器輔接點輸出9、手合接點10、手跳接點11、跳合閘線圈12、電源輸入插座13、跳合閘位置指示燈14、手動跳閘按鈕15、手動跳合閘指示燈16、手動合閘按鈕17、直流電壓調節旋鈕18、直流電壓輸出開關19、輸出開關

<商洛>天正華意電氣設備有限公司 埋地管道可燃氣氣體泄漏檢測儀2023已更新收費(今日/資訊)

商洛模擬斷路器微機型高壓斷路器模擬裝置和繼電保護測試儀配合使用為例，介紹一下重合閘的試驗接線及操作方法。接線如下（以A相為例）：將TH-12模擬斷路器的跳閘線圈、合閘線圈、公共端分別與保護裝置操作回路的跳閘線圈、合閘線圈、控制電源負極相連，（斷路器的輔助觸點與保護裝置的開入接點相連）。將測試儀的電壓輸出端Ua 、 Ub 、 Uc 、 Un分別與保護裝置的交流電壓Ua 、 Ub 、 Uc 、 Un端子 相連。將測試儀的電流輸出端la、lb、le 、 In分別與保護裝置的交流電流la、lb、le、In端子相連。將測試儀的開入接點與保護裝置的保護跳閘出口接點相連，開入接點的公共端與保護裝置的控制電源正極相連，（開入接點R與保護裝置的重合閘出口接點相連〉。注意：在開始試驗前，請把TH-12模擬斷路器的合閘線圈置于合位，以滿足重合閘的充電條件。c)在備用電源自動投入裝置試驗中的幾種方法備用電源自動投入裝置大多用于110KV變電站的變低側，在保證連續供電、降低能耗方面起著重要作用，但由于該裝置同時關聯著多個開關，在做試驗時必須停一次設備。

<商洛>天正華意電氣設備有限公司
埋地管道可燃氣氣體泄漏檢測儀2023已更新收費(今日/資訊)

商洛模擬斷路器 模擬斷路器與保護測試儀配合進行保護裝置整組傳動試驗系統接線圖模擬斷路器與測試儀及保護裝置相配合使用，替代實際斷路器，可以進行保護裝置動作跳合斷路器的整組傳動試驗，請參見圖3。圖3是按雙跳閘電流線圈試驗接線，當只有一路跳閘電流時，別一路不接。在保護裝置的測試過程中，模擬斷路器在二次回路中的接線方法是將實際斷路器的跳、合閘線圈的接線從二次回路中退出，將模擬斷路器裝置的A、B、C的跳、合閘線圈對應地接入二次回路中，與保護和測試儀配合，完成保護裝置的整組測試（如圖4，只以A相單組跳閘跳圈為例）。圖4 接入實際二次回示意圖在圖4中，“斷路器接線”是指黑框內的接線為實際斷路器在二次回路中的接線，“斷路器模擬裝置”黑框內的接線為試驗時斷路器模擬裝置在二次回路中的接線。當斷路器在系統故障時的跳閘方式為分相跳閘時，模擬斷路器的輸出接點按A、B、C的相別分別接入測試儀；當斷路器在系統故障時的跳閘方式僅為三相跳閘時，模擬斷路器的輸出接點可以任意接入測試儀A、B、C的某一相；模擬斷路器裝置的常開或常閉輸出接點對應于二次回路中（不包括操作回路中與跳、合閘線圈串聯的斷路器輔助接點）斷路器的常開或常閉接點，可根據試驗需要接入保護裝置中。模擬斷路器與測試儀的接線是將斷路器模擬裝置的接點輸出（模擬實際斷路器輔助接點）的常開或常閉接點接入測試儀的開入量端子。

<商洛>天正華意電氣設備有限公司

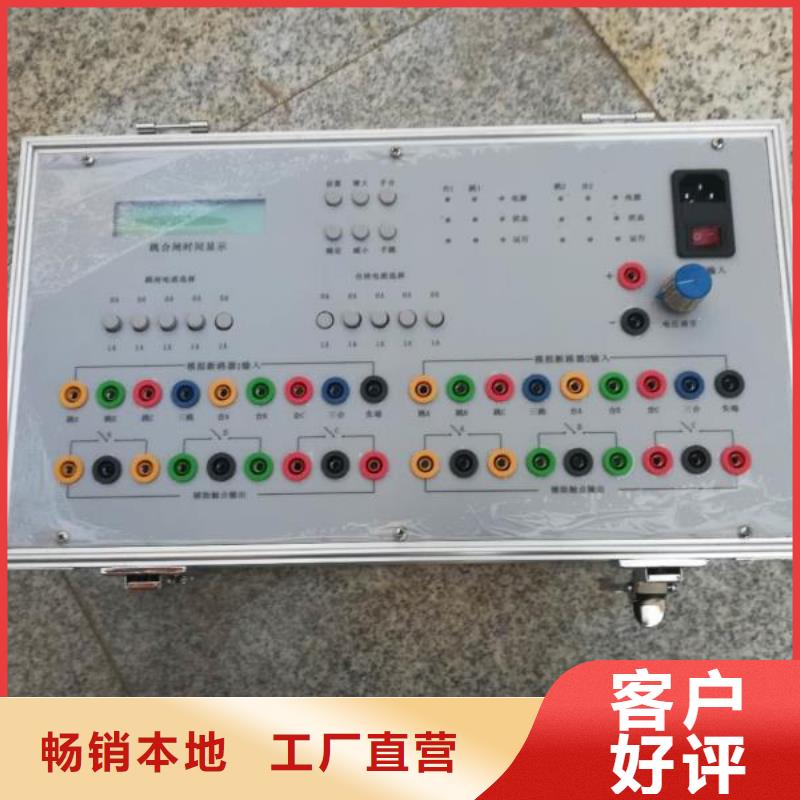

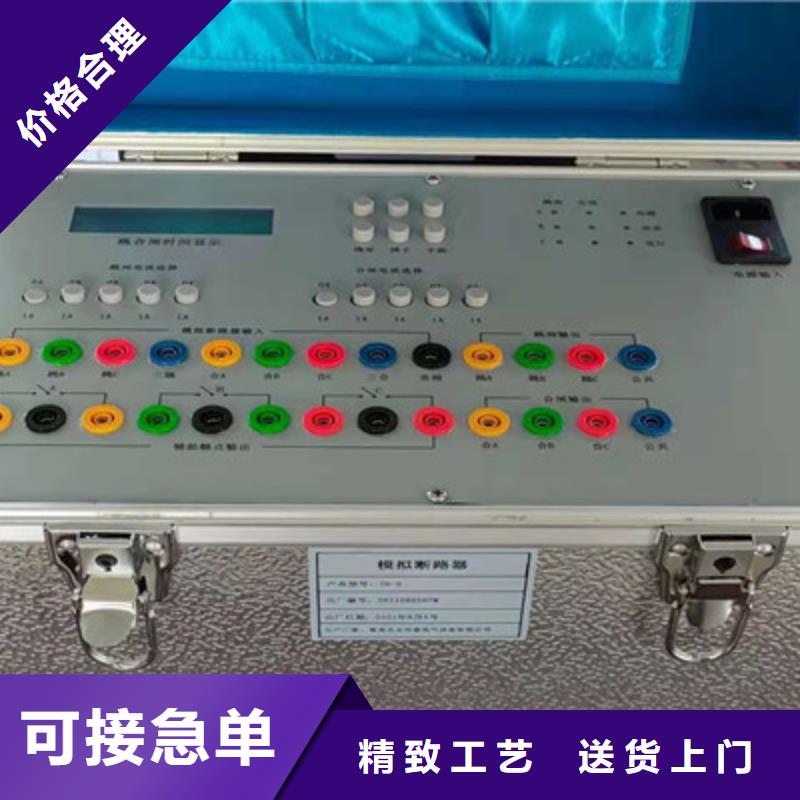

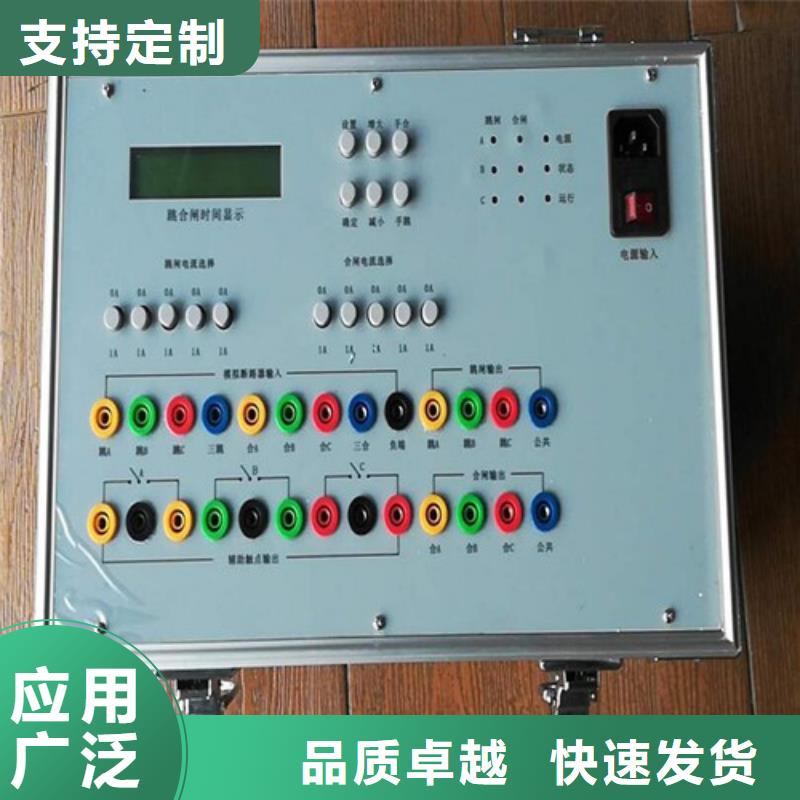

商洛模擬斷路器 智能型模擬斷路器是我公司在原有模擬斷路器的基礎上采用51單片機開發而成的新型的產品。因為采用新型的單片機采用程序控制，從而了整機的精度，是測試繼電保護裝置必不可少的設備。該產品具有設計思想新穎、可靠耐用、接線方便、體積小、重量輕等特點。是測試繼電保護裝置必不可少的設備。該產品具有設計思想新穎、可靠耐用、接線方便、體積小、重量輕等特點。它與各類微機型繼電保護測試裝置配合使用，可以完成電力系統繼電保護部門各電壓等級的成套繼電保護裝置的實驗和檢測工作，確保成套繼電保護裝置工作的完整性，提高裝置的校驗質量。本裝置是以微處理器核心設計而成。總體結構上分為CPU主控單元，信號輸入單元，信號輸出單元，跳合閘時間輸入單元，跳合閘電流設置單元和跳合閘動作繼電器等 。總體結構框

商洛模擬斷路器 在整組傳動中，應將模擬斷路器的常開或常閉接點接入測試儀的開入量端子，以實現由故障到斷路器跳閘的整個過程中保護的動作行為及二次回路完好的測試。試驗舉例用模擬斷路器裝置測試的距離保護整組試驗（回路端子號均為CSL-101B保護裝置后面板的端子號）1、試驗接線 斷路器模擬裝置開出量是以單跳閘線圈Ⅰ的接點為例，見圖5。圖52、試驗說明 保護裝置重合閘方式選擇綜重方式，因此，在單相故障時，保護動作跳閘后重合閘啟動重合時，保護裝置的重合閘繼電器出口接點在操作箱中啟動分相合閘繼電器HJa、H 、HJc，由分相合閘繼電器的接點再去合斷路器模擬裝置，實現分相合閘。系統故障時，保護裝置動作，使斷路器模擬裝置跳閘，斷路器模擬裝置輔助接點同步動作，常開接點打開，常閉接點閉合，因此，將常閉接點A、B、C接入測試儀的開入量A、B、C測試保護動作跳閘，在重合閘測試時，將保護裝置的重合閘繼電器接點引入測試儀的開入量D測試重合閘動作時間。3、舉例說明 模擬斷路器裝置跳、合閘的動作過程：模擬斷路器的合閘操作通過DCS或操作控制開關進行。模擬斷路器裝置的參數設置；斷路器合閘時間為80ms、跳閘時間為40ms、保護重合閘的動作時間為300ms。動作過程的坐標圖是合閘和跳閘及重合閘動作的全過程。當模擬斷路器接到合閘命令時，經過80ms合閘時間延時，模擬斷路器裝置合上，模擬斷路器裝置輔助繼電器常開接點閉合，常閉接點打開；同理，模擬斷路器裝置接到跳閘命令時，經過40ms跳閘時間延時后，模擬斷路器裝置跳開，模擬斷路器裝置輔助繼電器常開接點打開，常閉接點閉合；經過300ms重合閘時間延時，保護發出重合命令，再經過80ms合閘時間延時，模擬斷路器裝置重合上。

埋地管道可燃氣氣體泄漏檢測儀2023已更新收費(今日/資訊)

商洛模擬斷路器使用說明1、裝置通電—— 接入220V交流工作電源，合電源開關，幾秒鐘后，斷路器模擬裝置處于跳閘狀態，面板上的三相跳閘位置燈（綠燈）亮。2、手動合閘及跳閘—— 手動合閘及手動分閘按鈕用于試驗人員在裝置面板上模擬斷路器控制開關的功能進行斷路器的手合、手跳操作。按下“手動合閘”按鈕，斷路器模擬裝置合閘，三相合閘位置燈（紅燈）亮，“手動跳合指示”紅燈亮，“手合接點”閉合并自保持，“手合接點”可以模擬控制開關“合閘后”狀態，用于做不對應啟動重合閘試驗。按下“手動跳閘”按鈕，斷路器模擬裝置跳閘，三相跳閘位置燈（綠燈）亮，“手動跳合指示”紅燈滅，“手合接點”斷開，“手跳接點”閉合；釋放“手動跳閘”按鈕時，“手跳接點”延時60mS斷開(手動跳閘指示燈指示手動跳閘接點的狀態，綠燈亮時接點閉合)。“手跳接點”可以模擬斷路器控制開關的“手跳狀態”，用于重合閘裝置的手跳放電試驗。3、保護裝置跳合閘——跳、合閘線圈端子相當于實際斷路器的實際跳合閘線圈回路。4、合閘、跳閘回路及其輔助接點—— 跳、合閘線圈端子相當于實際斷路器的跳合閘線圈回路，實際合閘、跳閘回路及其輔助接點 斷路器與保護裝置或控制回路的跳合閘出口連接。跳合閘電流的大小可用“合閘電流”及“跳閘電流”調整旋鈕按實際斷路器的跳、合閘電流進行調整。跳、合閘時間可用“合閘時間”及“跳閘時間”調整開關按實際斷路器的跳、合閘時間進行調整。斷路器模擬裝置的動作方式可用“動作選擇”開關進行選擇，當斷路器為分相動作方式時，應選擇“單跳”方式，可進行單重及綜重試驗，跳、合閘電流應按相分別接入；當斷路器為三相動作方式時，應選擇“三跳”方式，可以進行三重試驗，跳、合閘電流可接入任意相。

---
