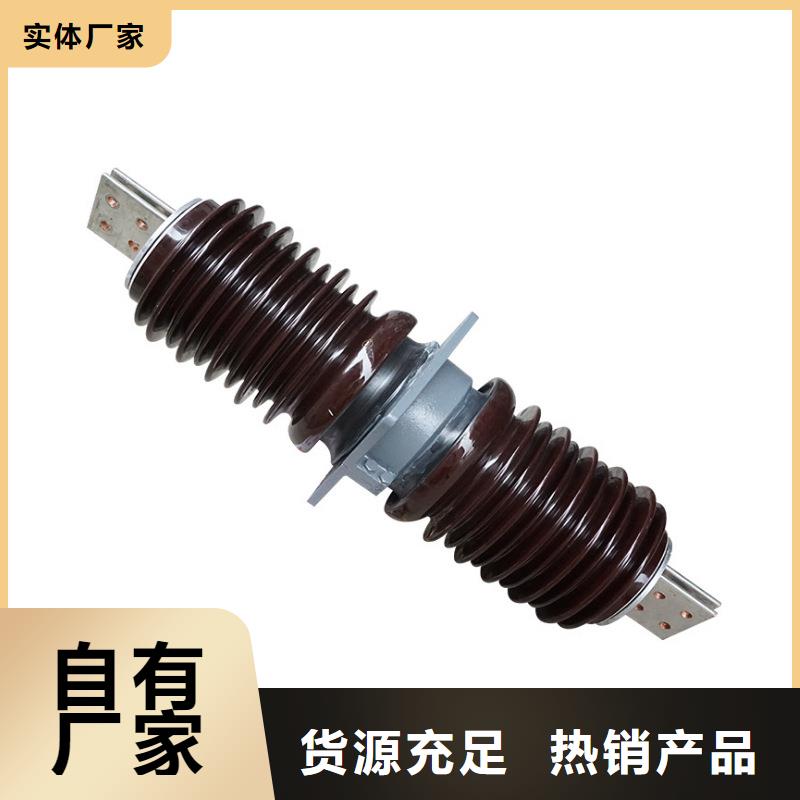

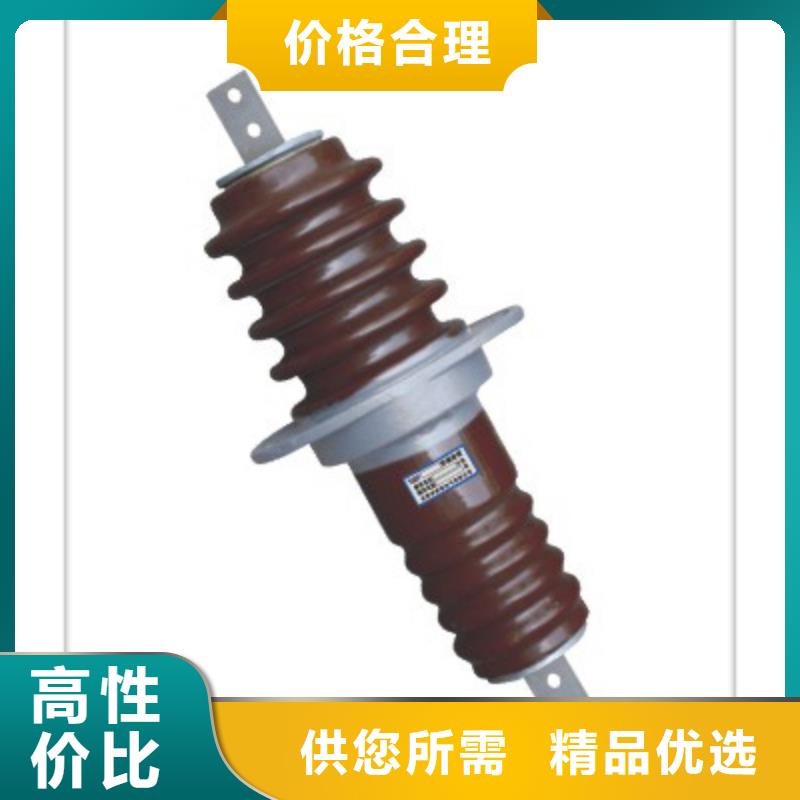

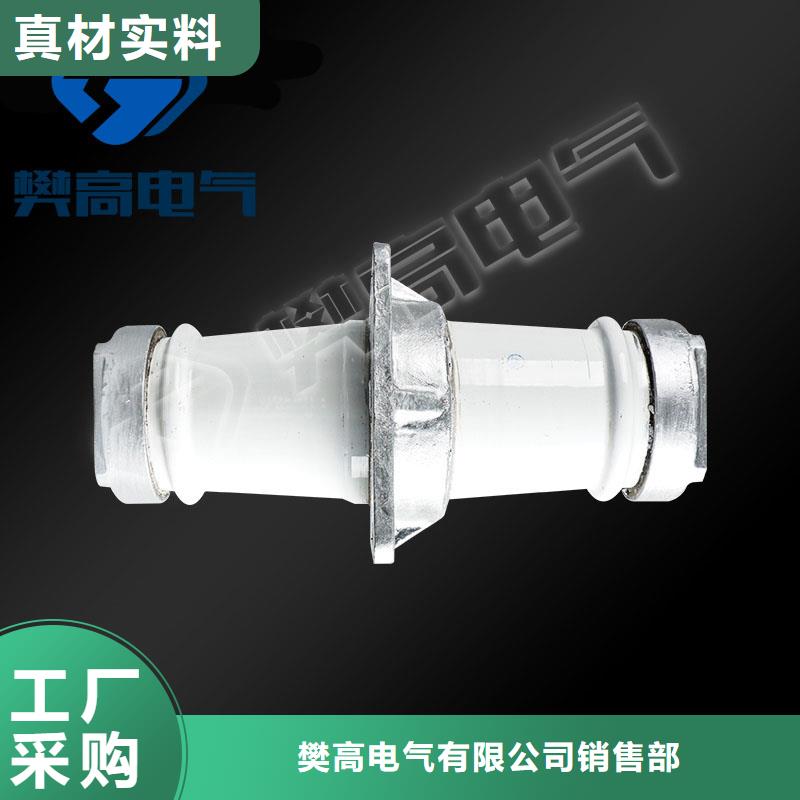

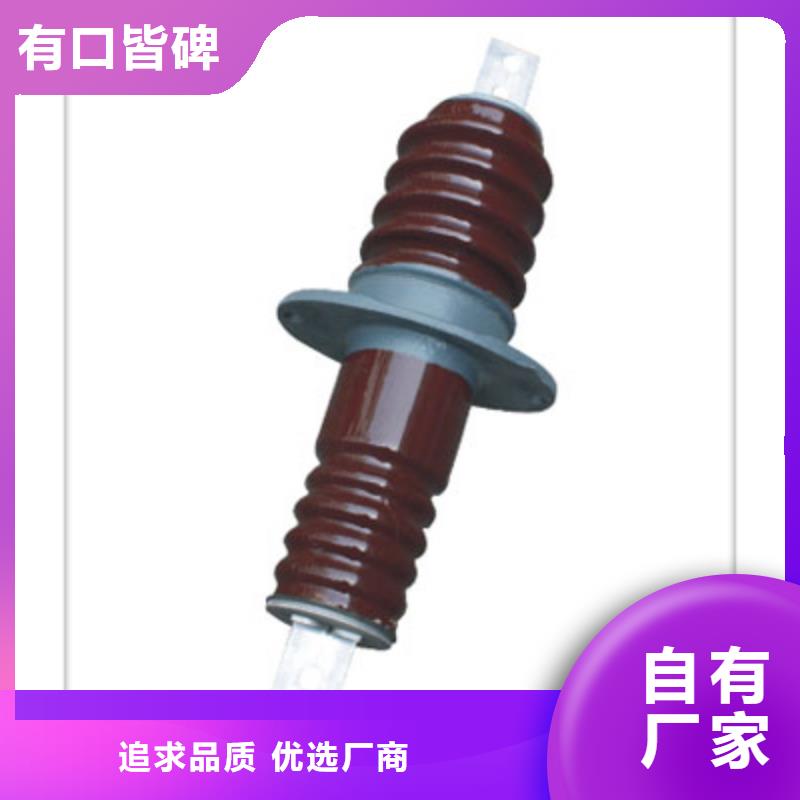

高壓穿墻套管是供導電部分穿過墻壁或電氣設備(如高壓油開關、變壓器、高壓互感器等)箱殼，并使導電部分固定在相應部位的部件。安裝高壓穿墻套管應符合如下要求：

(1)穿墻套管水平安裝時法蘭在墻外側；垂直安裝則法蘭在上方。

(2)穿墻套管中心距離，一般規定35kV為60em；10kV為45cm，如用于潮濕環境，應適當增大距離。

(3)進、出線雙回路的穿墻套管為避免干擾，小距離應相距2m以上。

(4)穿墻套管引線至戶外地面的高度應盡量滿足6．35kV不少于4m；110kV不少于5m；如高度不足2．5m時，必須裝設固定圍欄。

(5)穿墻套管應根據連接導線(母排)選用相同材質的導電桿，如材質不同，必須通過銅一鋁過渡板連接。

(6j穿墻套管戶外引線必須制作“U”形滴水彎頭，如用絕緣導線，則要在“U”形彎頭底部將絕緣切口以利泄水。

(7)穿墻套管一般宜固定在厚度為8～20mm鋼板上，并使孔徑大于套管嵌入部位5mm以上；固定板為混凝土板時， 厚度不得超過50mm，而且不得將法蘭埋人混凝土或抹灰層內。

(8)對于額定電流在1500A以上的穿墻套管，不得裝在混凝土板上。但裝在鋼板上時，由于鋼為導磁體，當大電流通過套管導電桿，在鋼板上形成閉合磁路，會產生很大的渦流、磁滯損耗而使鋼板嚴重發熱，將加速套管的絕緣介質老化。為此，可在鋼板套管嵌入孔之間沿直徑橫向開出寬度為3～5mm的縫隙，將孔與孔之問在水平方向連通，然后再用非磁性材料(銅或不銹鋼)填焊縫隙，以增加環繞套管磁路的磁阻，從而減少損耗發熱，有效地延長套管的使用壽命。

復合絕緣子是一種特殊的絕緣子，主要的使用在了架空的輸電線路當中，都是采用的是特殊的原材料加工制作而成的，在使用的時候有著非常重要的作用，在使用的使用能夠有效的防止老化的現象，這款產品一般的情況都是采用的高密度聚乙烯為主要材料，可以根據絕緣子的不同的用途加工制作成各類低壓的絕緣子，而且這款產品與其他的絕緣子相比，造價低、施工的時候也是非常方便的，從而提高了功效，有著良好的使用性能，使用起來更加的可靠，是一種非常理想的低壓架空配電線路用絕緣子。實用新型和高壓的電氣技術領域，具體的設計一種高壓穿墻套管，那么大家對于這款產品了解嗎？今天我們就具體的了解一下，該產品安裝工藝的一些做法。希望能夠給大家帶來更多的幫助，也能夠讓大家對這款產品更多的了解和認識。
高壓穿墻套管很多的大型的鏡子點除塵設備等，有效的受到高壓整流變壓器二次回路的使用，防止輸出回路發生，能夠有效的保持整體的流變壓器。而且在整體流感電壓當中輸出端的安裝，能夠在經過該產品，將高壓直流電送入到凈化設備電場，而對于現場安裝，有的安裝在整體的電流變壓器輸出端，或者是高壓的隔離開關之間。現有的電除塵的阻尼電阻，一般的情況都是采用的暴露一下，空氣當中的安裝方式，對于一些進的設備當中，由于采用的是大型的安裝方式，需要保留足夠的絕緣空間，往往就會使設備電氣控制上的積體變大。
