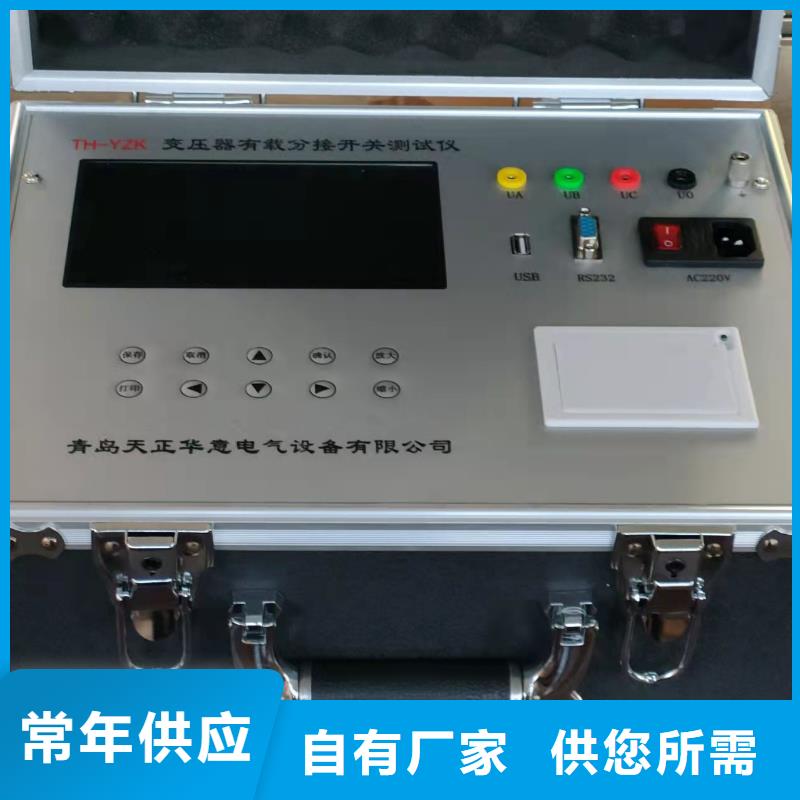

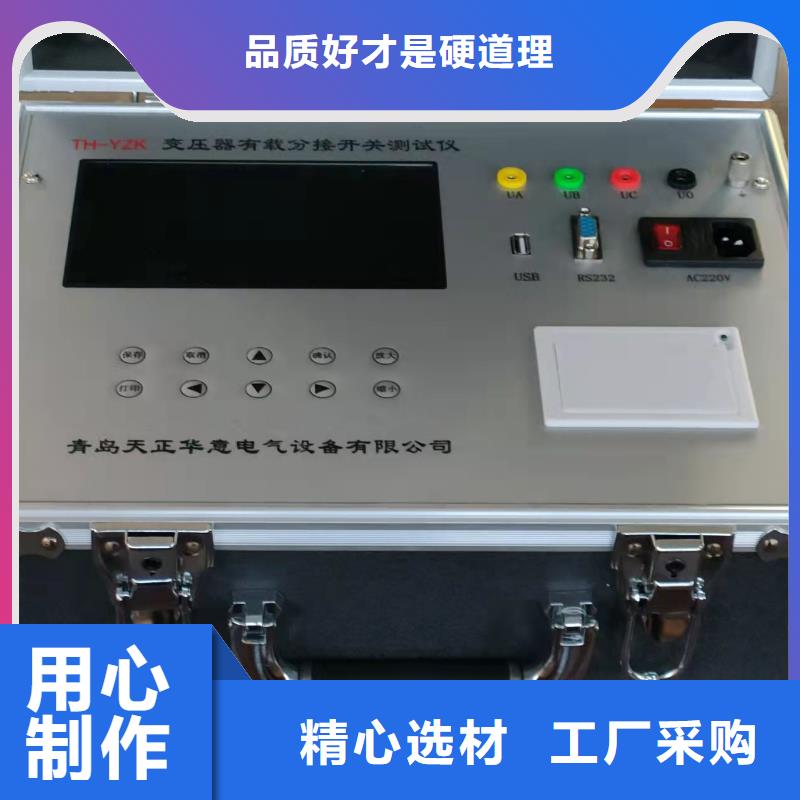

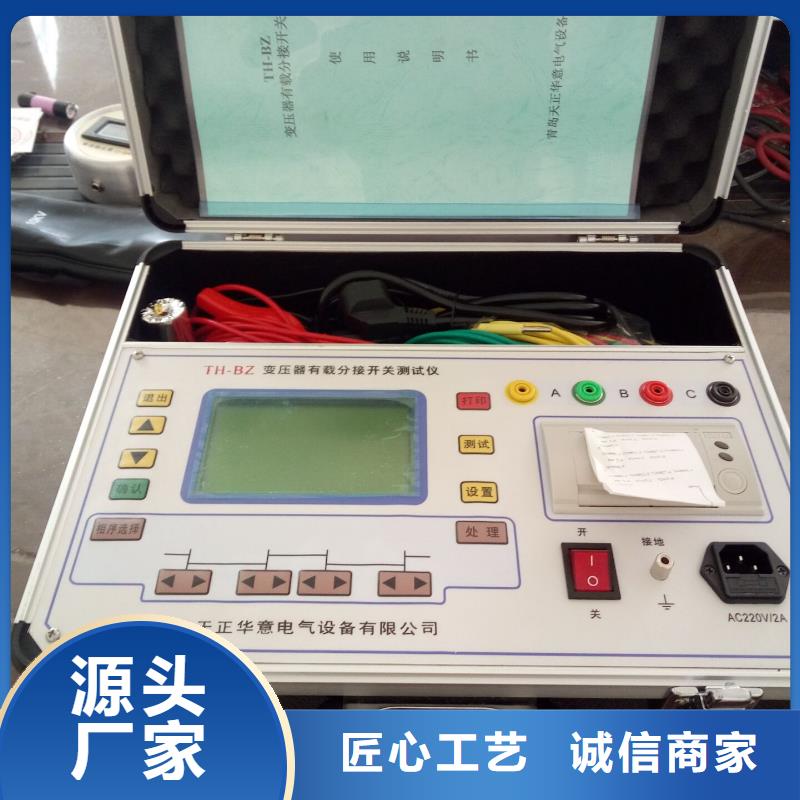

隴南變壓器有載開關測試儀 有載分接開關是與變壓器回路連接的 運動部件，因此有載分接開關的檢測，越來越引起重視。在《電力設備交接和性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等。該儀器主要用于測量變壓器有載分接開關的過渡波形、過渡時間、各瞬間過渡電阻值、三相同期性等。二、功能特點?儀器輸出電流大，重量輕；?兩檔電流輸出，測試范圍更寬，穩定度更高；?能自動計算出過渡電阻值及過渡時間值；?具有完善的保護電路，可靠性強；?8寸的大液晶顯示，便于現場操作；?具有U盤存儲功能，可以存儲更多數據波形。?鍵盤獨立操作，使儀器可操作性更快捷、方便。三、技術參數輸出電流 1.0A、0.5A測量范圍 過渡電阻：0.5Ω～20Ω(1.0A)、0.5Ω～40Ω(0.5A)過渡時間：0～250ms測量精度 過渡電阻：±(5%讀數+3字)過渡時間：±(0.1%讀數+3字)存儲方式 U盤存儲、本機存儲四、使用條件環境溫度 -10℃～50℃環境濕度 ≤85%RH工作電源 AC220V±10%電源頻率 50±1Hz

隴南變壓器有載開關測試儀觸發測試：交流法測試在點擊〖結束〗后自動進入鎖存〖觸發〗功能，如圖九所示，待圖九提示界面自動消失后，可啟動變壓器有載分接開關變換開關位置，當程序會自動撲抓到開關過度波形時，【自動回放】功能啟動，界面自動回放撲抓到的過度波形。為操作，測試結束后斷開電源輸出（按一下〖電源啟停〗按鈕，按鈕開關處于彈起位置（指示燈熄滅），停止電流輸出）。 調節觸發靈敏度：當圖九提示界面自動消失后，若這時有載開關尚未動作切換儀器【自動回放】功能就啟動了，原因是儀器采到了干擾波形，說明靈敏度太高了，需要增加【閥值設定】中的“標值”或“有效點”，降低觸發靈敏度。若開關已經切換完畢后，波形還在繼續測試，沒有自動回放，說明觸發靈敏度太低，需要減小【閥值設定】”中的“標稱值”或“有效點”，提高觸發靈敏度。通常“標值”設為0.8-2.5左右，“有效點”設為3-5左右。根據現場情況，不同的變壓器有載開關需要設定其相應的觸發靈敏度，每次改變閥值參數后需重新點擊〖測試〗鍵測試，經過幾次反復試驗，才能找到 觸發狀態，待觸發值設定合適后，程序會自動撲抓到有載開關的過渡波形。⑷ 單次和連續測試儀器有“單次測試”和“連續測試”兩個測試功能方式，“單次測試”是手動控制測試及保存數據，“連續測試”是全自動測試，在 次點擊“測試”及“結束”后，連續動作開關，儀器將自動保存數據并進行下次測試。“連續測試”在“采樣設置”下拉菜單中進行選擇，軟件初始默認為“單次測試”，測試方式在“電流量程自動調整”窗口中會有顯示，在“人工”測試模式下，無法使用“連續測試”，（建議使用“連續測試”時，先用“單次測試”準確找到并設置好標稱值，并成功測試幾次后，再使用連續測試方式。）

<隴南>天正華意電氣設備有限公司 隴南雙通道溫升試驗直流電阻測試儀-好產品用質量說話

隴南變壓器有載開關測試儀點擊【打印】鍵進入“打印類型設置”界面，選擇【在線簡略打印（微型打印機）】是使用儀器另配的微型打印機打印出一份簡略的測試報告，選擇【標準打印】－＞【輸出到PDF文件】會生成一個PDF文件格式的測試報告，選擇【標準打印】－＞【輸出到打印機】需要外接一臺打印機，直接打印出測試報告。（在選擇打印前，一定要將過渡波形調整顯示在屏幕中，以便準確打印出過渡波形）⑺ 結束試驗試驗結束后，先將“電源啟停”按鈕置于彈起位置（指示燈熄滅）；將“電源調節”旋鈕逆時鐘旋轉調節到小；再拆除測試線，點擊【關機】鍵關閉儀器，結束試驗。5.3.3人工測試操作流程：在自動測試條件不能滿足要求，可選擇人工測試功能完成測試任務。人工測試操作流程：在“觸發設定”模式下選擇 “人工”測試，人工測試操作流程與自動測試操作流程是基本相同的，可以參照自動測試操作流程進行。人工測試與自動測試不同處是：人工測試時靠人工手動觸發鎖定波形（“閥值設定”值不起作用），具體操作是：參見5.3.2節圖八，首先啟動有載開關，當聽到開關切換時，迅速按下【結束】鍵。程序會自動撲抓到開關過度波形時，【自動回放】功能啟動，界面自動回放撲抓到的過度波形，后續操作與自動測試相同。人工測試模式下不能使用“連續測試”功能人工測試操作需要切換開關與點擊【結束】鍵動作配合進行，由于采樣速度較快，如果在有載開關切換后，沒有及時迅速的按下按下【結束】鍵，將會出現找不到變化波形的情況。

<隴南>天正華意電氣設備有限公司 隴南雙通道溫升試驗直流電阻測試儀-好產品用質量說話

隴南變壓器有載開關測試儀電阻量程：0.3A檔 0-40Ω；1A檔 0-20Ω （如測量范圍不能達到用戶要求，可向我公司訂做寬范圍有載分接開關參數測試儀）9.直流電阻測量精度：±(5%+0.01Ω)。2.2.5 絕緣性能1.絕緣電阻：電源輸入端對機殼的絕緣電阻＞20MΩ。2.測試裝置絕緣水平應能耐受1500V交流電壓(有效值)2.2.6 重量體積1.重量：30kg(不包括測試線)。2.體積：530*320*600（mm）三、儀器面板各部分功能說明儀器面板功能示意圖（1）接線端子1）“電源輸出”端子部分：電源輸出端子：IA 輸出、IB 輸出、IC輸出；選用內接電源測試時與“電源輸入”端子對應鏈接；選用外接電源測試時不接線。2）“電源輸入”端子部分：電源輸入端子：IA 輸入、IB 輸入、IC輸入；選用內接電源測試時與“電源輸出”端子對應鏈接；選用外接電源測試時與外部電源對應鏈接。3）“電壓輸入”端子部分：電壓輸入端子：UA 輸入、UB 輸入、UC輸入；與“電源輸入”端子對應鏈接。4）“電流輸出1” 端子部分( 電流量程0.1A)：電流輸出端子：Ia1 輸出、Ib1 輸出、Ic1輸出；選用0.1A小電流量程時接變壓器測量端子。5）“電流輸出2” 端子部分( 電流量程10A)：電流輸出端子：啊輸出、Ib2 輸出、Ic2輸出；選用10A大電流量程時接變壓器測量端子。 6）N零線共用端；接入試驗電源（零線）和接變壓器測量端子7）直流“電流輸出3” 端子部分電流輸出端子：a端輸出接變壓器A相套管、b端輸出接變壓器B相套管、c端輸出接變壓器C相套管、N端輸出接變壓器繞組中心端。（2）電源保險： 5A保險管（按在裝電源插座盒內）（3）〨接地端一個：使用本機配備接地線與大地連接（4）電源插座（自帶電源開關）： 接AC-220V電源；指示燈亮電源接通（5）電源調節旋鈕一個：用于調節機內試驗電源輸出，順時鐘旋轉升高電壓，逆時鐘旋轉降低電壓。

隴南雙通道溫升試驗直流電阻測試儀-好產品用質量說話 <隴南>天正華意電氣設備有限公司

隴南變壓器有載開關測試儀 數據管理界面6.7波形查看界面“數據管理”界面下按下確認鍵可進入“波形查看”界面，“波形查看”界面可以查看測量和分析波形。“波形查看”界面與“波形分析”界面操作相同。6.8系統設置開機界面進入系統設置轉入系統設置界面（如圖11）。當前選項為“時間設置”按鈕，按“↑、↓、←、→”鍵可以改變當前選項。按下確認鍵選中當前選項。按“取消”轉回到開機界面。圖11 系統設置界面6.8.1 時間設置系統設置界面下選中時間設置可轉入時間設置界面（如圖12）。修改方法同參數設置里的觸發電平。確認保存修改以后的值，返回放棄修改直接返回。6.8.2 儀器校準“儀器校準”為出廠前儀器校正所用，設有密碼，用戶請勿使用。6.8.3 刪除記錄選中 “刪除記錄”選項可刪除當前所有歷史記錄。6.8.4 其他設置儀器所需的其他是設置。

隴南變壓器有載開關測試儀開機界面接好線路，打開電源進入開機界面（如圖4）按“↑、↓、←、→” 鍵改變選中項，按“確認”鍵進入選中項，進入“參數設置”界面可以進行參數的設置和修改，進入“數據測試”可以進行過渡電阻和過渡時間的測試；進入“歷史數據”可以查看儀器存儲的歷史數據；進入“系統設置”可以進行時間設置，儀器校準和刪除記錄等。“儀器校準”為出廠前儀器校正所用，設有密碼，用戶請勿使用。圖4 開機界面6.3參數設置界面開機界面進入“參數設置”轉入測量參數設置界面， 如圖5所示。當前選項為“測量電流”按鈕，按“↑、↓、←、→”鍵可以改變當前選項。按下確認鍵選中當前選項，按“↑、↓、←、→”鍵可以改變當前選項值，參數修改完畢后再次按下確認鍵即可退出“參數修改模式”，此時按“↑、↓、←、→”鍵 就又變回切換當前選項。按“取消”轉回到開機界面。參數說明如下：?測量電流：測試過程中儀器輸出的恒定電流。?測量方式：有繞組，即有載分接開關連接在變壓器繞組上；無繞組，則表示單獨的有載分接開關。?測量方向：繞組當前調壓方向，為1時表示正向調壓，為0時表示反向調壓。?分接位置：變壓器當前分接頭位置共1~9個分接位置。?觸發電平：測量過程中檢測到超過此值的電壓跳變時認為分接開關已經動作。即儀器的“靈敏度”，設置太高會造成無法觸發，設置太低容易造成誤觸發。?試品序號：用戶自行定義的分接開關的編號。圖5 參數設置界面6.4數據測試界面開機界面按下“數據測試|”轉到圖6所示數據測試界面。當前選項為“測試”按鈕，按“↑、↓、←、→”鍵可以改變當前選項。按下確認鍵選中當前選項。選中“測試”按鈕后，界面左半部分顯示的是實時測得的儀器接線柱A0、B0、C0之間的電阻（開路狀態下1A為大概24Ω，0.5A為大概48Ω）。測量時應待到此值穩定以后（即繞組充電已飽和 該靜態電阻值很重要，一定要等其穩定，容量越大的變壓器穩定的時間越長， 大概幾十秒，到幾分鐘。）再按下“動作開關”按鈕，同時開始捕捉開關的動作，此時可以動作被測分接開關。測試儀捕捉到開關動作波形后會在界面右半部分顯示動作波形。觸發完成后按下“波形分析”按鈕可進入波形分析界面。

<隴南>天正華意電氣設備有限公司 隴南雙通道溫升試驗直流電阻測試儀-好產品用質量說話

隴南變壓器有載開關測試儀采用交流法與直流法相結合方式解決了分接開關帶繞組狀態下現場試驗問題采用交流法在現場有載分接開關帶繞組狀態下，能真實的測試出有載開關的過度波形，通過對交流波形的解析結果是 性的，不存在無法判讀等技術爭議問題。采用直流法在現場有載分接開關帶繞組狀態下，能真實的測試出有載開關的直流過度電阻，通過驗證現場測試出的過度電阻值與出廠值是一致的，不存在技術差異問題。交流法與直流法相結合方式解決了在現場有載分接開關帶繞組狀態下試驗問題，通過分析測試出的交流過度波形和直流過度電阻值，能準確判斷出開關過渡電阻斷線、觸頭接觸不良、過渡電阻橋接時間超規程要求等設備的隱性缺陷。使用《交直流參數變壓器有載開關現場檢測裝置》在現場測試已積累了豐富的經驗，并已獲取了多臺開關實測事例。《交直流參數變壓器有載開關現場檢測裝置》將成為現場常規測試設備，已得到推廣應用。1.3采用交直流法在現場檢測變壓器有載開關的過度波形有標準依據電力行業新標準對有載分接開關現場試驗項目、試驗方法、缺陷判斷依據做出了明確規定：新標準在4.1 試驗項目、周期及標準，第1項規定：測試項目“測量過渡電阻值”中規定，“電阻值與銘牌值的偏差不大于±10%。”。新標準在4.1 試驗項目、周期及標準，第8項規定：測試項目“測量觸頭變換程序、電流的連續性、三相開斷不同步時間”中規定采用交流方法測量，新標準在4.1 試驗項目、周期及標準，第8項規定：判斷有載分接開關是否良好的標準依據是：“1) 與制造企業技術要求相符； 2) 測試電流無斷續； 3) 三相開斷不同步時間不大于3 ms。”。觀察開關過度波形（即：交流電流測試波形）的連續性，電流波形是連續的，說明開關觸頭接觸良好，若電流波形出現不連續斷點，說明開關存在隱患。新標準在4.1 試驗項目、周期及標準，第8項規定：新標準對交流方法測試周期也作出了明確規定：“1) 交接時；2) 分接開關大修時；3) 隨同變壓器檢修試驗周期”。新標準在“第4章現場測試，第4.1節試驗項目、周期及標準，第1項：測量過渡電阻值周期：“更換過渡電阻時”，也就是說新標準規定測量過渡電阻值只需在“更換過渡電阻時”僅測試一次，以后不要隨同常規檢修測試了，因為從已測試出的交流波形中能明確觀察出過渡電阻的斷開等故障。

<隴南>天正華意電氣設備有限公司 隴南雙通道溫升試驗直流電阻測試儀-好產品用質量說話
隴南雙通道溫升試驗直流電阻測試儀-好產品用質量說話 <隴南>天正華意電氣設備有限公司

隴南變壓器有載開關測試儀試驗接線本裝置設計有兩種試驗接線方法，一種是選用本裝置內部自帶三相電源進行測試，簡稱內接電源試驗接線。另一種是選用外部單相電源進行高電壓大電流測試，簡稱外接電源試驗接線。4.1 內接電源三相法試驗接線三相變壓器調壓繞組在一次側，結線為YN.d、YN.y0、 Y.y0或D.y0，使用裝置的內接電源進行三相測試，見圖一所示。見圖一4.2內接電源單相法試驗接線變壓器調壓繞組在一次側，使用裝置的內接電源進行單相測試，見圖二所示(本圖僅對應于測B相變壓器，A相、C相類同)。圖二4.3外部電源單相高電壓法試驗接線變壓器的調壓繞組在一次側，使用外接電源進行單相測試，見圖三所示(本圖僅對應于測B相變壓器，A相、C相類同)。圖三4.4外部電源三相法試驗接線變壓器的調壓繞組在一次側，使用外接三相電源進行三相法測試，見圖四所示(零線可以不接)。圖四4.5外部電源零序法試驗接線變壓器的調壓繞組在一次側，使用外接單相電源進行零序測試，見圖五所示。圖五4.6直流三相法測試試驗接線

<隴南>天正華意電氣設備有限公司 隴南雙通道溫升試驗直流電阻測試儀-好產品用質量說話

隴南變壓器有載開關測試儀移 動 ：在此按鈕上按確認鍵時會在按鈕會在“按下”和“抬起”兩個狀態之間循環切換。按下狀態時按“↑、↓、←、→”鍵會被響應為曲線的的移動，同時頂部顯示出波形的起始位置。? 返 回 ：在此按鈕上按確認鍵時返回到觸發完成界面。鍵盤上各個按鈕功能如下：? 放 大 ：在此按鈕上按確認鍵時對波形進行放大操作。? 縮 小 ：在此按鈕上按確認鍵時對波形進行縮小操作。? 打 印 ：在此按鈕上按確認鍵時打印當前屏幕上顯示的波形、測量參數和已分析的數據結果。如果波形已縮放或移動過當前顯示的不是完整的波形，那打印的也就不是完整的波形。6.6數據管理界面開機界面進入歷史記錄轉入數據管理界面，（如圖10）。在歷史記錄界面按“↑、↓”鍵來選擇記錄，當到達頁首/頁尾時會自動翻到上一頁/下一頁，按“←、→”鍵直接翻頁。按取消鍵返回到開機界面。

<隴南>天正華意電氣設備有限公司

隴南變壓器有載開關測試儀試驗接線本裝置設計有兩種試驗接線方法，一種是選用本裝置內部自帶三相電源進行測試，簡稱內接電源試驗接線。另一種是選用外部單相電源進行高電壓大電流測試，簡稱外接電源試驗接線。4.1 內接電源三相法試驗接線三相變壓器調壓繞組在一次側，結線為YN.d、YN.y0、 Y.y0或D.y0，使用裝置的內接電源進行三相測試，見圖一所示。見圖一4.2內接電源單相法試驗接線變壓器調壓繞組在一次側，使用裝置的內接電源進行單相測試，見圖二所示(本圖僅對應于測B相變壓器，A相、C相類同)。圖二4.3外部電源單相高電壓法試驗接線變壓器的調壓繞組在一次側，使用外接電源進行單相測試，見圖三所示(本圖僅對應于測B相變壓器，A相、C相類同)。圖三4.4外部電源三相法試驗接線變壓器的調壓繞組在一次側，使用外接三相電源進行三相法測試，見圖四所示(零線可以不接)。圖四4.5外部電源零序法試驗接線變壓器的調壓繞組在一次側，使用外接單相電源進行零序測試，見圖五所示。圖五4.6直流三相法測試試驗接線

隴南雙通道溫升試驗直流電阻測試儀-好產品用質量說話

隴南變壓器有載開關測試儀自動測試操作流程：⑴ 選擇自動觸發方式觸發方式有兩種：“自動”或“人工”。選擇設定“自動”或“人工”觸發（選擇打√設定），儀器開機后默認為“自動”觸發方式。⑵ 選擇電流輸出量程按第四章的試驗接線方式接線，通常先將測試線鉗插入 “電流輸出1”端子上；當圖八界面提示“電流超量程，請選用輸出2測試”，時，再將測試線鉗插入 “電流輸出2”端子上。⑶ 啟動自動測試（操作步驟） 步：啟動測試：點擊〖測試〗鍵后，即可打測試界面，如圖八所示，軟件開始采集波形，并進入“電流量程自動調整”功能；圖八第二步：電源調節：按下儀器面板上的〖電源啟停〗按鈕，按鈕開關處于按下位置（指示燈亮），再順時鐘旋轉〖電源調節〗旋鈕（將旋鈕順時鐘旋轉到頭），在旋轉調節電流過程中注意觀察界面提示，若界面一直出現“待電流波形穩定后，點擊結束按鈕” ，證明測試電流已調整到 測量范圍。然后點擊“結束”鍵軟件會自動進入鎖存觸發功能。若提示“電流超量程，請選用輸出2測試”，這時按一下〖電源啟停〗按鈕，按鈕開關處于彈起位置（指示燈熄滅），停止電流輸出，再將測試線鉗插入“電流輸出2”端子上，重新按下〖電源啟停〗按鈕（指示燈亮），繼續測試。若提示“請緩慢調節電位器，降低電流”，這時可逆時鐘旋轉〖電源調節〗旋鈕，緩慢降低電流，待提示字符自動消失后可繼續測試。在調節電源過程中，若電流輸出超量限（或電源輸出有短路），電源會自動保護（電源停止輸出），蜂鳴器報警（長響），這時應按一下〖電源啟停〗按鈕，按鈕開關處于彈起位置（指示燈熄滅），并將〖電源調節〗旋鈕逆時鐘旋轉調節到小位置。待檢查接線正常后可重新啟動電源測試。

<隴南>天正華意電氣設備有限公司
<隴南>天正華意電氣設備有限公司 隴南雙通道溫升試驗直流電阻測試儀-好產品用質量說話

隴南變壓器有載開關測試儀注意事項1.使用儀器時請按本說明書接線和操作。2.儀器的接地線一定要接好，變壓器的低壓測要可靠短路接地。3.由于儀器從電壓端子上測頻率，因此如果不接電壓端子或者試驗室里沒有輸入電壓時儀器會認為沒有信號而不進行測量。4.高低壓的連接母線要斷開，測試鉗要夾牢固，與儀器的接線要可靠。5.儀器的供電盡可能與有載開關的控制電路分開供電。6.對變壓器做實驗時，要將有載分接開關測試放在首位。當做完直阻試驗、耐壓試驗、空載試驗或負載試驗時，變壓器的鐵芯會有剩磁，它會直接影響有載分接開關的測試。7.當測試波形比較亂時可以多動作開關幾十次再做試驗，因為如果是新投運的變壓器或運行中有載調壓不頻繁的變壓器，它的有載分接開關的觸頭上會形成一定的氧化膜，多動作是為了將其磨掉，使測試波形正常。8.波形分析過程，當波形做出來后，儀器會自動計算出每相的過渡電阻、過渡時間這個值是一個參考值，如果波形的變化不是很規則，或尖峰毛刺比較多，就必須用儀器的阻值標尺和時間標尺來分析具體每一段的過渡電阻值，和過渡時間值，具體分析參考說明書即可。9.當其中一相出現問題時，可以將測試鉗倒換一下再確定一次，例如儀器顯示A相有問題，可將A、B的測試夾交換一下再測試，則儀器顯示B相有問題，可以證明A相的確有問題。十、售后服務儀器自購買之日起一年內，屬產品質量問題免費包修包換，終身提供維修和技術服務。如發現儀器有異常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。單位名稱：青島天正華意電氣設備有限公司

隴南變壓器有載開關測試儀點擊【打印】鍵進入“打印類型設置”界面，選擇【在線簡略打印（微型打印機）】是使用儀器另配的微型打印機打印出一份簡略的測試報告，選擇【標準打印】－＞【輸出到PDF文件】會生成一個PDF文件格式的測試報告，選擇【標準打印】－＞【輸出到打印機】需要外接一臺打印機，直接打印出測試報告。（在選擇打印前，一定要將過渡波形調整顯示在屏幕中，以便準確打印出過渡波形）⑺ 結束試驗試驗結束后，先將“電源啟停”按鈕置于彈起位置（指示燈熄滅）；將“電源調節”旋鈕逆時鐘旋轉調節到小；再拆除測試線，點擊【關機】鍵關閉儀器，結束試驗。5.3.3人工測試操作流程：在自動測試條件不能滿足要求，可選擇人工測試功能完成測試任務。人工測試操作流程：在“觸發設定”模式下選擇 “人工”測試，人工測試操作流程與自動測試操作流程是基本相同的，可以參照自動測試操作流程進行。人工測試與自動測試不同處是：人工測試時靠人工手動觸發鎖定波形（“閥值設定”值不起作用），具體操作是：參見5.3.2節圖八，首先啟動有載開關，當聽到開關切換時，迅速按下【結束】鍵。程序會自動撲抓到開關過度波形時，【自動回放】功能啟動，界面自動回放撲抓到的過度波形，后續操作與自動測試相同。人工測試模式下不能使用“連續測試”功能人工測試操作需要切換開關與點擊【結束】鍵動作配合進行，由于采樣速度較快，如果在有載開關切換后，沒有及時迅速的按下按下【結束】鍵，將會出現找不到變化波形的情況。

<隴南>天正華意電氣設備有限公司 隴南雙通道溫升試驗直流電阻測試儀-好產品用質量說話

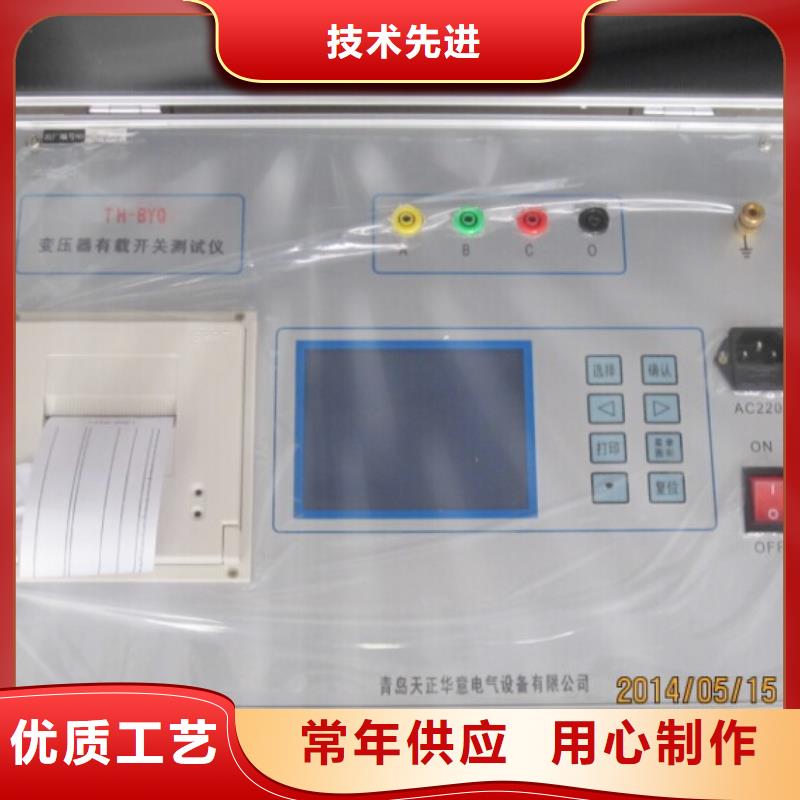

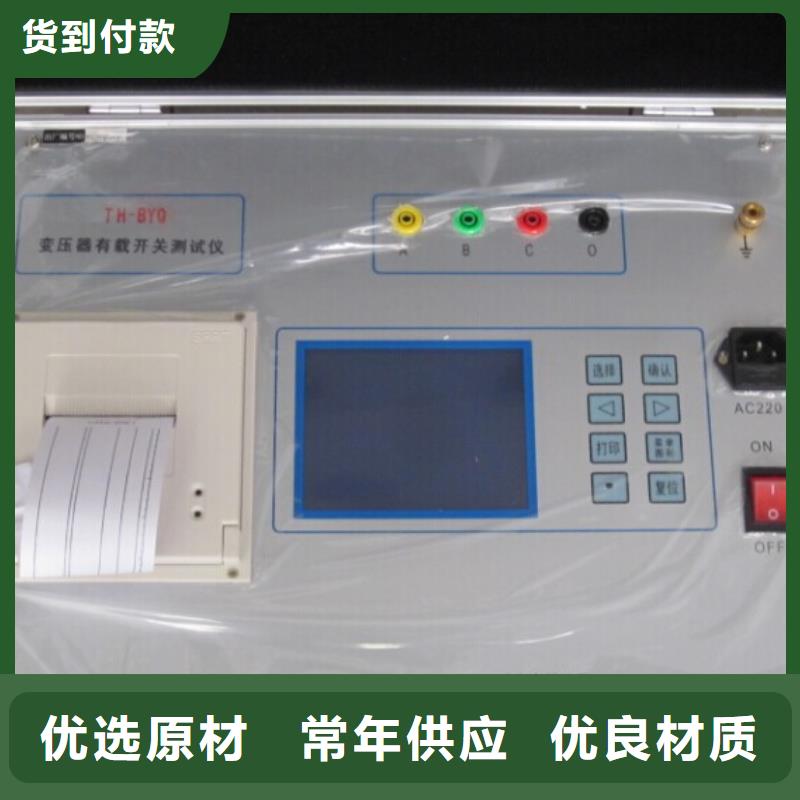

隴南變壓器有載開關測試儀主要技術指標：1. 基本測量精度： 電壓、電流 ±（讀數×0.2%+2字）功率 (0.2≤cosφ≤1) ±（讀數×1.0% +2字） 2．電壓測量范圍： AC 50V ～850V3. 電流測量范圍： AC 0.5A～100A4. 工 作 溫 度： -10℃～40℃ 5. 存 儲 溫 度： -20℃～50℃5. 環 境 濕 度： 10%～85% 6. 外 形 尺 寸: 395×295×175mm7. 重 量: 5kg(不包括測試線)四 、面板及各鍵功能介紹:1. 測試儀面板布局見圖一：圖一2. 各鍵功能如下：1） 選擇鍵：在菜單選擇狀態下用來選擇測試項；在參數輸入狀態下用來改變輸入項。分相測量中，“選擇”鍵用于選擇加壓繞組。 2） “↑” “↓”鍵：在參數輸入狀態用來改變數值大小。3） “←” “→”鍵：在參數輸入狀態和時間校正狀態下用來改變輸入參數位；在分相測試狀態用來顯示三相折算結果。在讀取記錄狀態用來選擇記錄。 4） 確認鍵：在菜單選擇狀態和參數設置狀態用于確認選擇并進入下一界面；在測量狀態鎖屏；在單相測量狀態除鎖屏外還記錄當前顯示電壓、電流和功率等相關數據。5） 返回鍵：按“返回”鍵退出當前界面。6） 存儲鍵：在測量狀態下存儲當前的測試結果及相關信息。7） 打印鍵：在測量狀態下打印顯示屏顯示數據；在瀏覽界面打印瀏覽的數據。 8） 取消鍵：在測試狀態，按“取消”鍵，退出鎖屏狀態重新測試。9） 復位鍵：按“復位”鍵，儀器恢復到初始上電狀態。10）開 關：儀器工作電源開關。 11）U 盤：U盤接口。12）RS232：通訊接口（廠家升級用）。13）各接線端子：用于連接測試線（具體接線使用見后面接線方法）。14）端子：儀器接地端子。 15）打印機：用于打印各種測試數據。16）液晶屏：顯示測試狀態和測試數據。
