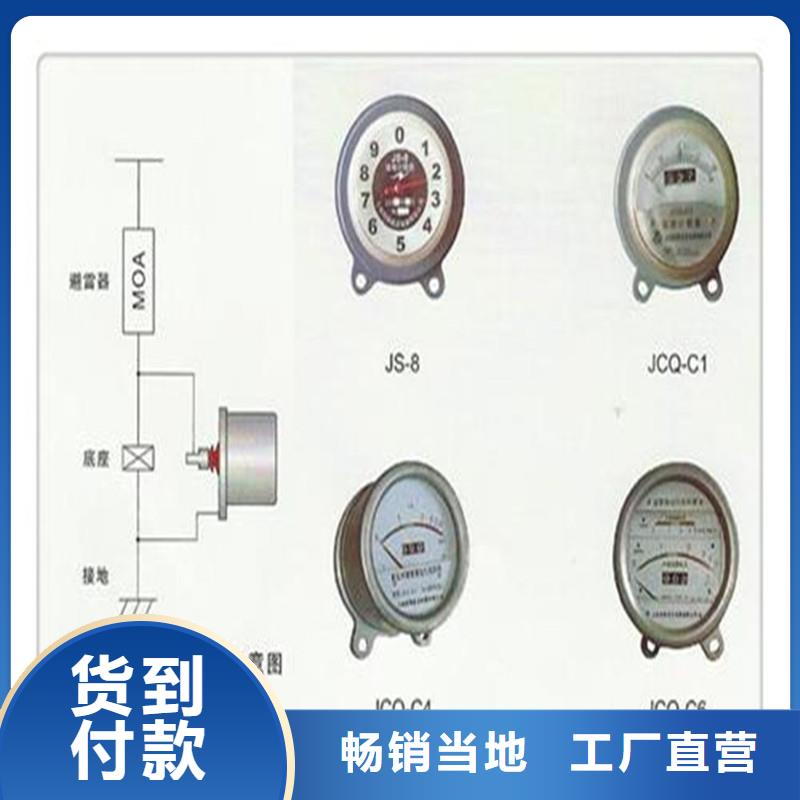

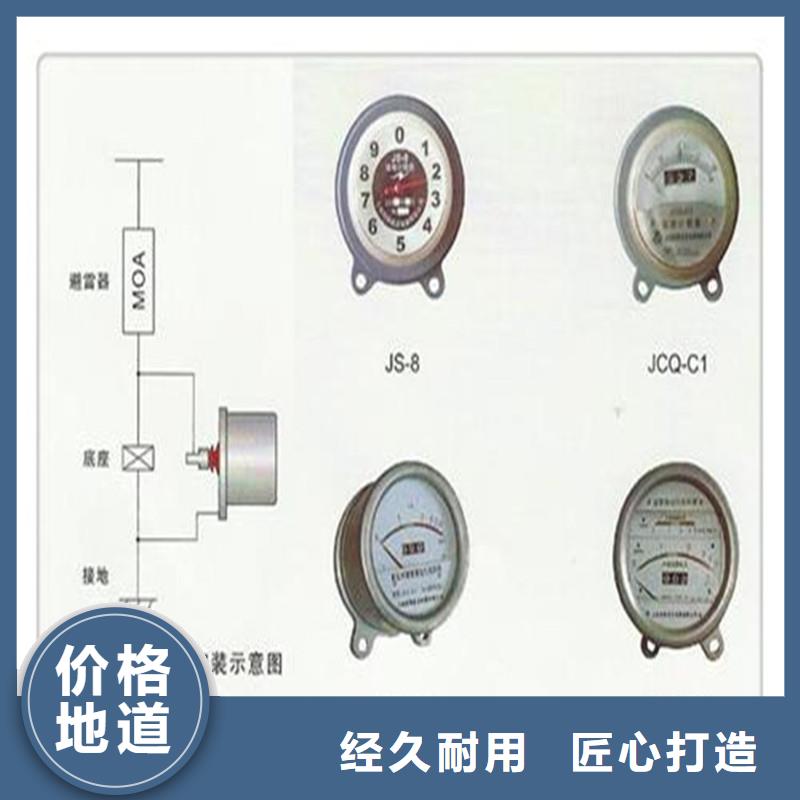

放電計數器是串聯在避雷器下面，用來記錄避雷器動作次數，掌握雷電活動規律，研究電力系統在大氣過電壓作用時的運行情況的的電氣設備。放電計數器的電氣回路由非線性電阻R1、R2、電容器C及計數器L組成，即放電計數器串聯在避雷器下部與地之間，如圖1所示。圖1放電計數器電器回路圖圖1放電計數器電器回路圖放電計數器一般與35kV及以上普通閥型避雷器配合使用，
當雷電流經過避雷器進入放電計數器時，電流的一部分經R1入地，另一部分經R2給電容器C充電，沖擊電流過去后，電容器C對計數器L放電，使計數器動作。放電計數器的元件均固定在密封的鋁盒中，高壓進線端裝有瓷絕緣子，地線接在計數器的安裝螺釘上。[1]JSY-8型編輯JSY-8型放電計數器是對過電壓保護器工作狀況進行實時及累計計數的裝置，通過它可以詳細監視及所保護線路的狀況，預知事故前異常情況，達到分析異常動
作原因，事故發生的作用。數據采集JSY-8型過電壓放電記錄儀采用自行設計的高速率數據處理單元，抗干擾能力強，軟件數字濾波調理電路，可以實時準確記錄過電壓保護器三相之間動作次數。附帶快速，分相累計顯示歷史動作次數。數據顯示JSY-8型過電壓放電記錄儀采用STN點陣式液晶顯示，清晰明了，外觀美觀。產品結構JSY-8型過電壓放電記錄儀為分體結構，數據采集、數據處理及顯示為兩分體，通過RJ45接口用網
線相連接，根據現場需要，可以任意拆分，數據處理及顯示單元拆分后在柜體上安裝簡便，只須三個螺絲。產品安裝JSY-8型過電壓放電記錄儀依結構設計，在本體上面安裝極其簡單，不用動任何結構，只須解開四個接線頭。毋庸質疑，可以在任何已經運行的過電壓保護裝置上加裝此型號放電計數器。產品運行過電壓動作計數器產品為無源設計，無須外接電源，由于軟件設計采用了實時省電模式，本體附帶高性能電池可以使用三年，電池倉更換電

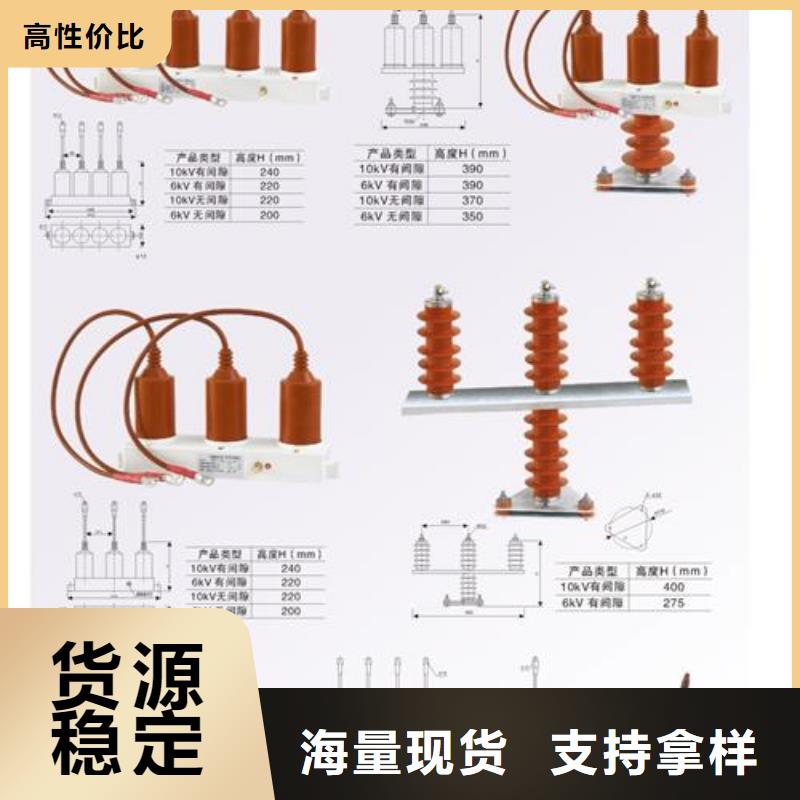

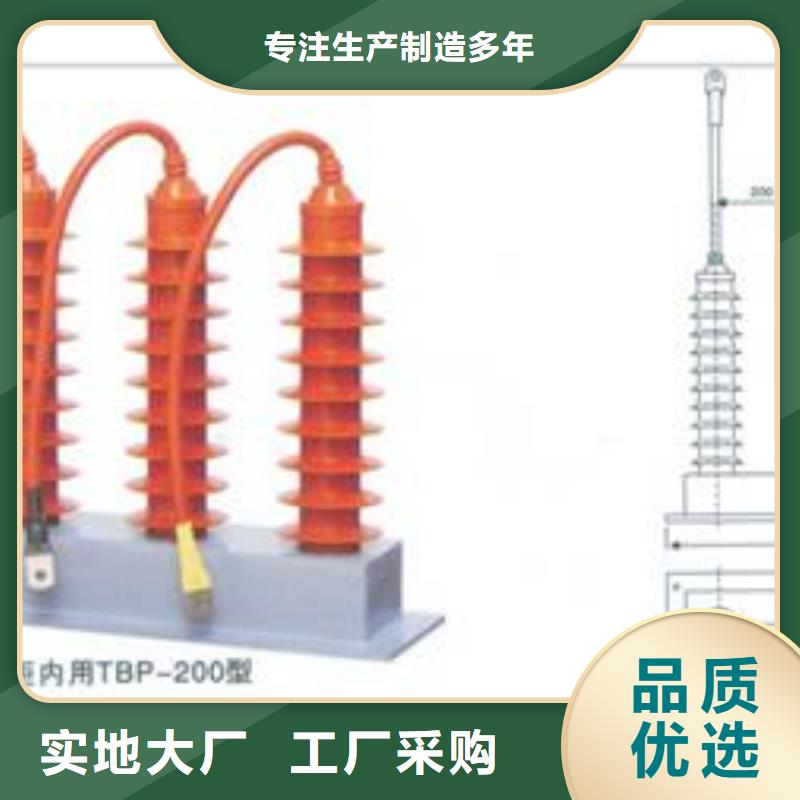

池簡單方便。技術標準編輯滿足技術標準：GB6261-85《靜態繼電器及保護裝置的電氣干擾實驗》1、過電壓動作計數器適用范圍10KV及以下系統戶內相間距為85及131型保護器配套用2、上圖標注方法（見下表）適用系統上圖標注說明10KV及以下系統JSY-Ⅲ（3.8、7.6、12.7）85相間距85mmJSY-Ⅲ（3.8、7.6、12.7）131相間距131mm3、JSY-III型過電壓放電記錄儀提供兩
種安裝方式（1）本體安裝記錄儀的顯示部分可掛裝在保護器上，不需要考慮其他問題。（2）柜門安裝記錄儀的顯示部分安裝在柜門上，因此要考慮保護器到記錄儀顯示部分的號線長度和柜門的開孔位置和尺寸，如下圖所示。注：虛線框為記錄儀顯示部分的外形尺寸，此圖為柜門正面圖。運行與維護編輯1、放電計數器可用于戶內、戶外，但使用時應考慮下列因素：（1）應根據配套的閥型避雷器和所保護的電氣設備考慮使用的型號。（2）按生
產廣家允許使用的海拔高度使用。

按生產廠家規定的低和高環境溫度使用。（4）有強烈震動、撞擊、或有嚴重污穢的地區不能使用。臨時接地線拆除。4、在檢修放電計數器時，要注意非線性電阻受潮及其外殼的密封，以免影

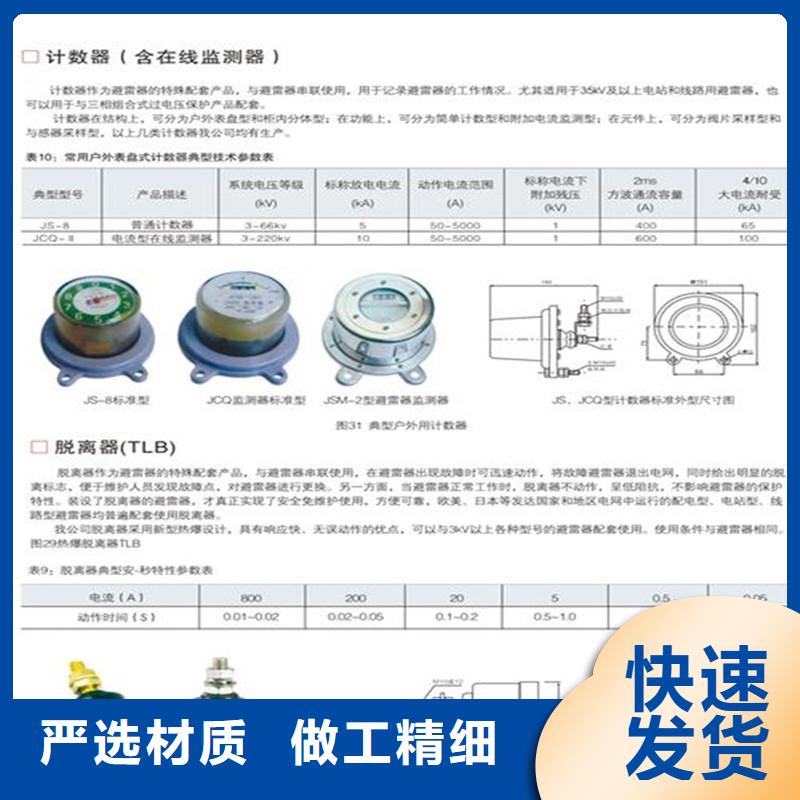

響其性能。[1]參考資料避雷器用放電計數器，是由非線性電阻、電磁計數器等組成的高壓電器，作用是監測避雷器放電動作。避雷器用放電計數器是用來監測避雷器放電動作的一種高壓電器，其構造由非線性電阻、電磁計數器和一些電子元件組成。在正常運行電壓下，流過計數器的漏電流非常小，計數器不動作。當避雷器通過雷電波、操作波和工頻過電壓時，強大的工作電流從計數器的非線性電阻通過，經過直流變換，對電磁線圈放電而使計數器
吸動一次，來實現測量避雷器動作次數的裝置。在結構上采用電阻片取壓，電磁線圈動作，計數器顯示，透明玻璃罩、密封橡皮墊、底版及法蘭等進行卡裝密封，高壓出線端從底板中心引出。測試各型放電計數器是否正常動作·適用于各種JS8，JS9及其它JS型號避雷器的放電動作計數器動作情況檢測。由于密封不良，動作計數器在運行過程中可能進入潮氣或水分，使內部元件銹蝕，導致計數器不能正常動作，武漢中試所以《規程》規定，每年
應檢測一次1、使用前請先充電，為確保充電效果和延長電池使用壽命，需使用專配的充電器。空電池到充滿約需3-4小時，充電器上紅燈亮表示正在充電。2、根據計數器安裝高度，適當拉出伸縮放電桿。3、專配的接地線，一端插頭插入校驗器尾部插孔，另一端夾子接大地。4、按下紅色按鈕，接通高壓約1秒鐘，指示燈亮起（閃），即可輕輕點擊計數器與避雷器的連接端進行測試。5、每次點擊后，放電桿端頭應離開計數器。

因此在對避雷器進行性試驗時，應檢查放電計數器內部有無水氣、水珠，元件有無銹蝕，現缺陷應予處理或更換。為了檢查放電計數器動作是否正常，一種方法是用沖擊電流發生器給計數器加一個副值大于100A的沖擊電流，看其是否動作。用一個1000V或2500V的兆歐表給一個電容量為5—10法的電容器充電，然后用電容器通過放電計數器放電，計數器應當動作。避雷器放電計數器試驗時應注意：(1)為得到足夠的交流電流，應由1人搖兆歐表，另一人通過絕緣桿掛電容器的放電引線；在兆歐表停搖之前
雷器用放電計數器是用來監測避雷器放電動作的一種高壓電器，其構造由非線性電阻、電磁計數器和一些電子元件組成，在正常運行電壓下，流過計數器的漏電流非常小，計數器不動作，當避雷器通過雷電波，操作波和工頻過電壓時，強大的工作電流從容不迫計數器的非線性電阻能過，經過直流變換，對電磁線圈放電而使計數器吸動一次，來實現測量避雷器動作次數的裝置。在結構上采用電阻片取壓，電磁線圈動作，計數器顯示，透明玻璃罩，密

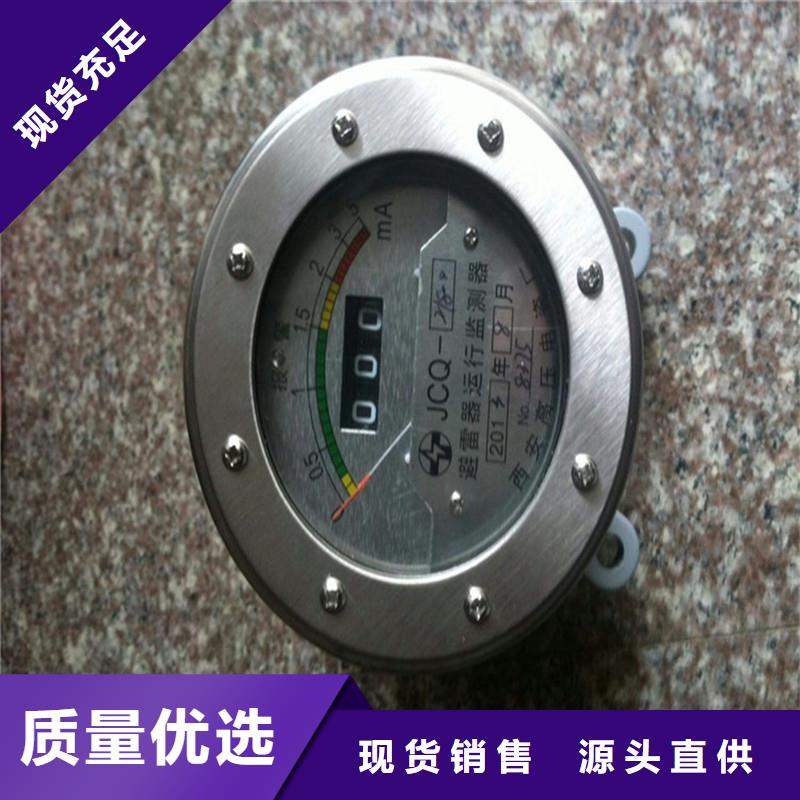

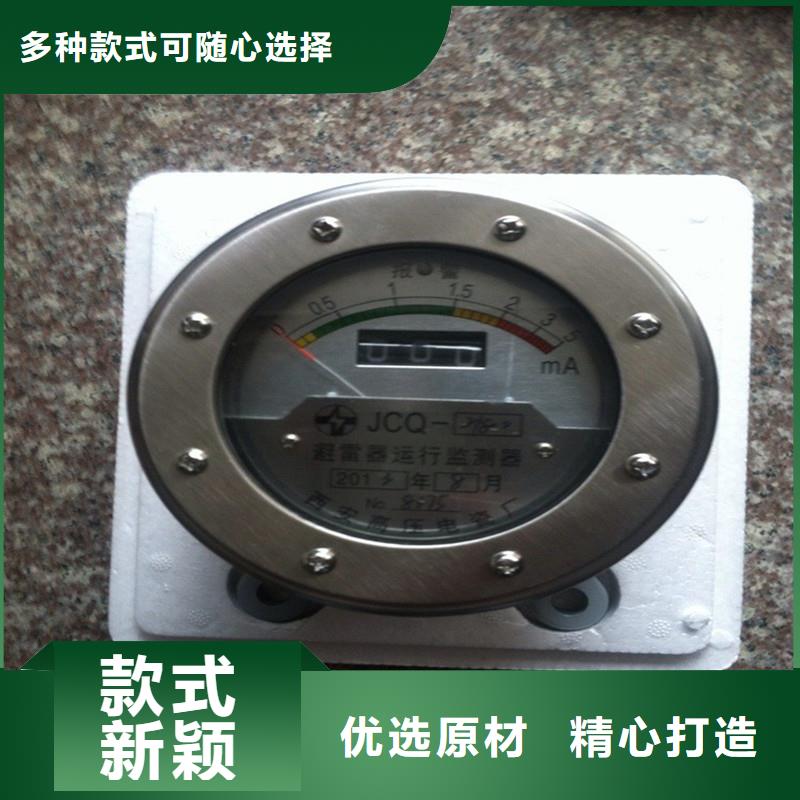

封橡皮墊，底版及法蘭等進行卡裝密封，高壓出線端從底板中心引出。放電計數器增加了光電指示，正常運行時出現綠色、指示燈，當避雷器泄露電浪超過警戒值時見出出紅色指示燈，可于避雷器的在線檢測。避雷器監測器除了具有監測避雷器放電動用的功能外，還能監測避雷器泄漏電流變化，對避雷器的運行質量及時給出可靠的數據，防止事故的發生，提高電力系統運行的可靠性。 避雷器監測器除了具有監測避雷器放電動用的功能外，還能監

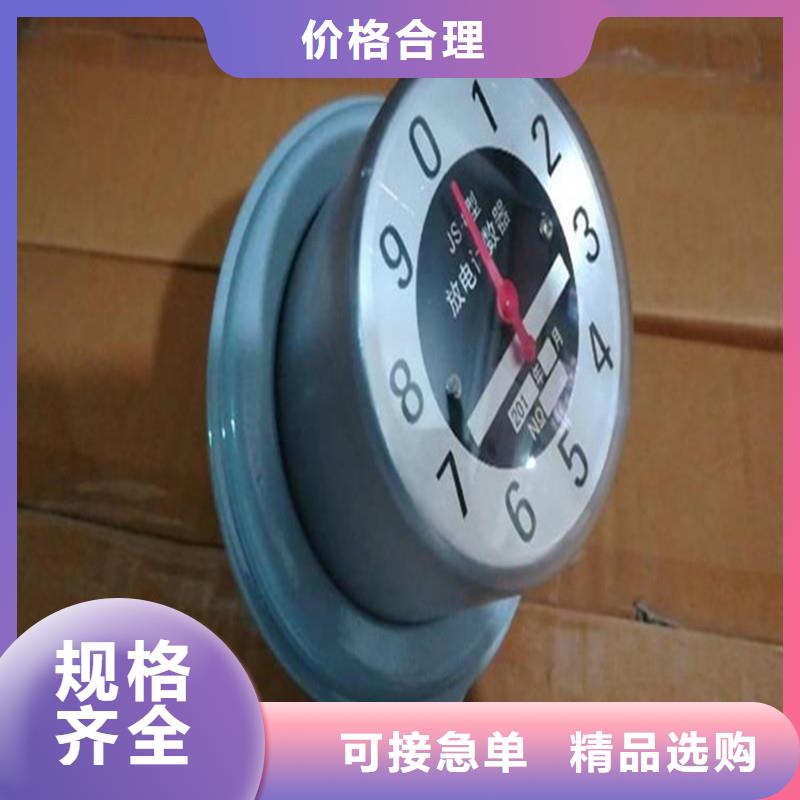

測避雷器泄漏電流變化，對避雷器的運行質量及時給出可靠的數據，防止事故的發生，提高電力系統運行的可靠性。放電計數器為單指針十位數循環計具備有計數進位功能，可連續計數指示；數10次后再進入下一循環計數周期，適合于避雷器動作頻繁地區和無人值班場所使用。放電計數器為單指針十位數循環計具備有計數進位功能，可連續計數指示；數10次后再進入下一循環計數周期，適合于避雷器動作頻繁地區和無人值班場所使用
。技術參數1.產品型號 JSYF9 5/400JSYF9-S 5/400 JSYF9 10/600JSYF9-S 10/600 JSYF9-SD2.性能指標(1)適用電力系統額定電壓范圍（有效值） 10～110KV 10～220KV 35～220KV(2)標稱放電電流8/20uS（峰值） 5KA 10KA 10KA(3)下限動作電流8/20uS（峰值） 50A 50
A 50A(4)標稱放電電流下殘壓（峰值） ≤1.1KV ≤1.5KV ≤1.5KV(5)方波電流耐受能力2000uS（峰值） 400A 600A 600A(6)大電流沖擊耐受能力4/10uS（峰值） 65KA 100KA 100KA(7)計數器指示范圍 ——— ——— 0～100位數自動循環不清零(8)指示下限 ——— ——— ≥2毫安(9)產品重量 1.1kg 1.1k



避雷器在線監測器安裝高度以觀察方便為宜，一般高度為距離地面180cm左右，儀器水平安裝。點:儀器工作方式有兩種電池供電滿足避雷器野外校驗工作的需要.電源供電又可大限度的提高避雷器檢驗的需要.在輸變電設備中，避雷器是較為昂貴的大型設備，避雷器動作計數器起著監測避雷器泄漏電流和用作雷擊次數統計的作用。避雷器
泄漏電流的大小直接反映的性能好壞，工作人員一般都將泄漏電流值當作避雷器是否正常工作的重要依據。另外，每當雷雨季節來臨之前，工作人員都要測試動作計數器能否可靠動作。因此，現場工作人員迫切需要一種能測能檢驗動作計數器可靠性的實用儀器。避雷器現場動作計數器檢驗儀正好能很好解決這一難題。二．基本原理和結構本測試儀內置一個電狀態校驗雷擊計數器的原理是放電棒產生一個直流高壓，瞬間加在氧化鋅避雷器泄漏電流表兩端
，模擬發生雷擊時的狀態，即可檢驗雷擊計數器的動作可靠性。避雷器現場動作計數器檢驗儀采用便攜式鋁合金箱體結構，放電棒放置在同一個箱體內，攜帶和操作都十分方便。ES-2010型避雷器在線監測器（又稱避雷器漏電流及動作記錄器），是高壓交流電力系統中與氧化鋅避雷器配套使用的儀器，該儀器串接在避雷器接地回路中。監測器中的毫安表用于監測運行電壓下通過避雷器的漏電流（峰值），可以判斷避雷器內部是否受潮，元件是否

---
