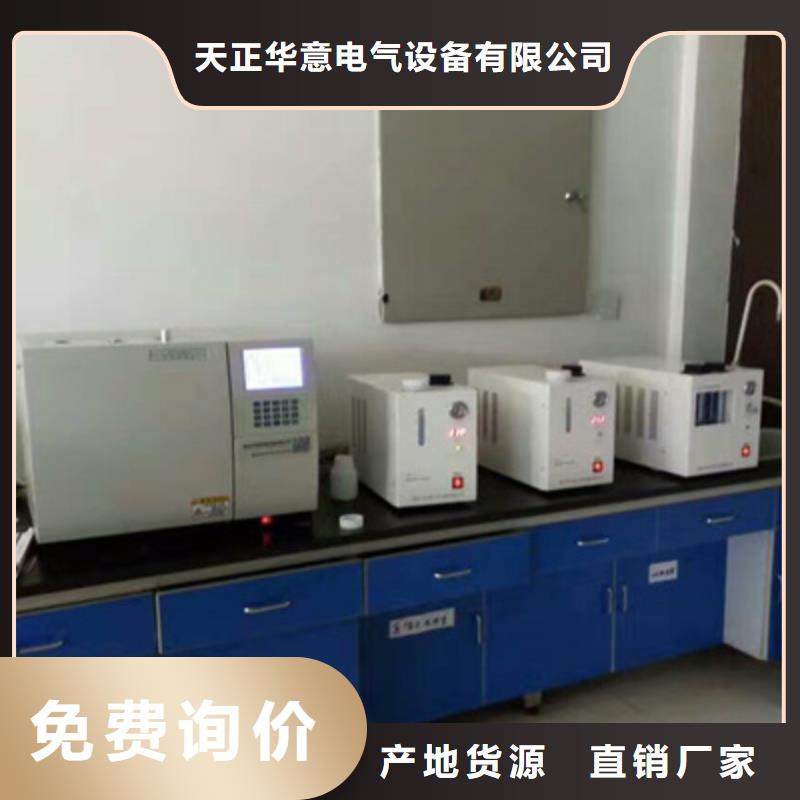

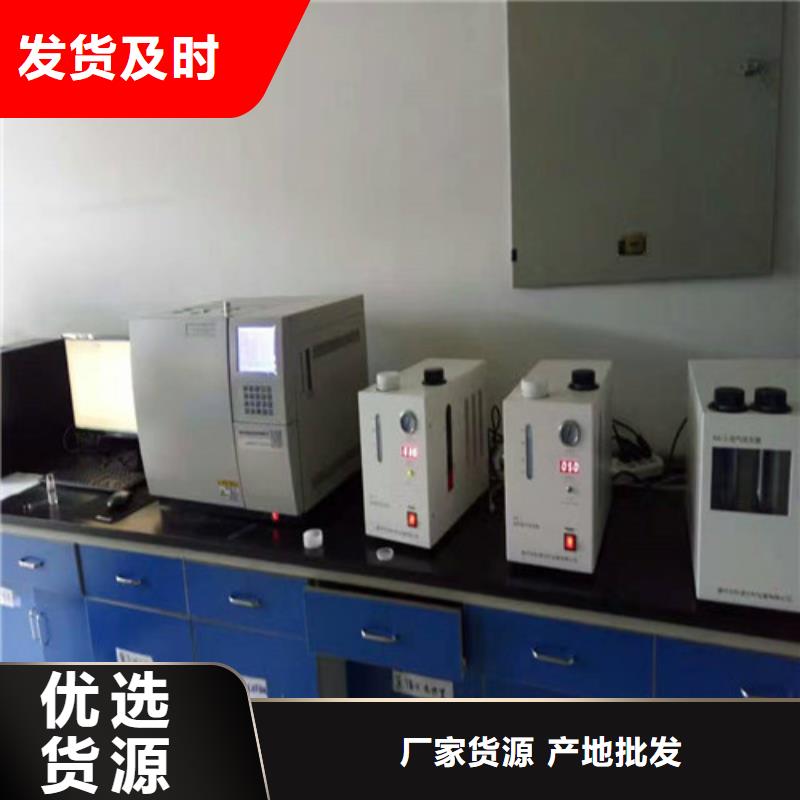

湖北變壓器油色譜在線監測系統系統運行可靠采用了基于權限的用戶管理，使系統具有很強的魯棒性，同時使系統用戶管理更富有人性化。7、強大的平臺支撐軟件運行于目前流行的微軟NET 平臺，、穩定，具有較強的可擴展性。8、數據顯示生動形象，報表實用、美觀用戶界面友好，操作方便。配置要求硬件運行環境?CPU：奔騰1000MHz以上?內存：512M以上（1G以上）?顯示卡：標準VGA 256色顯示模式以上（SVGA 16位色以上顯示模式）?顯示器：支持分辨率1024 X 768及其以上?網卡：支持TCP/IP協議的網絡接口卡（網卡）軟件運行環境IE 瀏覽器5.0及以上服務器端配置?Windows 2000/ XP/2003等操作系統平臺?Microsoft SQL Server2000（SP4）企業版數據庫?Internet信息服務(IIS)，版本5.0及以上?Microsoft .Net Framework2.06.1啟動軟件與登陸軟件采用了基于權限的用戶管理機制，只有經過授權的用戶才能使用本系統。普通用戶只能查看系統的參數設置、瀏覽監測數據以及使用其他基本功能，只有高級用戶才具有修改系統的有關參數配置、進行用戶管理等權限，這樣在很大程度上確保了系統長期穩定、可靠地運行。如圖6.1為本軟件的登錄頁面。圖6.1 系統登錄頁面圖6.2系統主運行頁面6.2 檢測組份選擇本系統軟件為滿足不同用戶對檢測指標的不同要求，專門設計了組份選擇功能。組份選擇功能在主界面上點擊F3功能鍵即彈出如圖6.3所示對話框。本軟件提供了七種氣體、總烴、微水、氧氣的選擇。當組分選擇欄內的組分處于選中狀態時，則在數據顯示與處理時區顯示該組分的數據，默認情況下，組份選擇欄內氫氣、一氧化碳、甲烷、乙炔均處于選中狀態，其余處于未選中狀態。圖6.3組份選擇功能頁面

湖北變壓器油色譜在線監測系統概述感謝您選用TH- 9100變壓器油色譜在線監測系統。為確保、正確使用本監測系統，請您詳細閱讀并保存本使用手冊。1.1須知從事本系統安裝、運行操作及維護的所有人員：1、必須具備相應的專業技術資質；2、嚴格遵守本使用手冊的相關說明；3、不得在系統后臺數據服務器上玩游戲、瀏覽網頁；4、不得在系統后臺數據服務器上安裝其它任何軟件，避免造成不必要的沖突。違反以上操作可能導致：1、降低系統監測精度，危害系統使用壽命；2、可能損壞本系統設備或用戶的其他設備；3、造成不必要的傷害。1.2相關標準本系統引用下列標準，并由此規定了本系統的技術要求、驗收規則、檢驗方法、適用范圍、包裝要求、標志、運輸及儲存。1、GB7597－1987電力用油取樣方法2、GB/T7601－1987運行中變壓器油水分測定法3、GB/T14542－93運行中變壓器油的維護管理規定4、DL/T 596－1996 電力設備性試驗規程5、DL/T 572－1995 電力變壓器運行規程6、GB /T 7252一2000變壓器油中溶解氣體分析和判斷導則7、GB/T17623－1998 絕緣油中溶解氣體組份含量的氣相色譜測定法8、GB/T 2423－2001電工電子產品環境試驗9、GB/T 17626－1998電磁兼容 試驗和測量技術10、GB/T 13384－1992機電產品包裝通用技術要求11、GB190—1990危險貨物包裝標志12、GB5099－1994鋼質無縫氣瓶13、GB 4208－1993外殼防護等級（IP代碼）1.3應用范圍TH- 9100變壓器油色譜在線監測系統適用于110KV及以上電壓等級電力變壓器、330KV及以上電壓等級高壓并聯電抗器的運行狀態監測。作為狀態監測傳感層設備，主要完成智能變電站一次充油設備狀態監測參量的本地測量、數據通信功能，滿足智能化變電站基于IEC61850的通信要求，實現全數字式數據采集傳輸。系統是否只用于規定的用途， 由用戶負責。為了起見，在系統的安裝、改進、投入運行和更新過程中，事前未經本公司同意不能進行其他未授權的作業。
