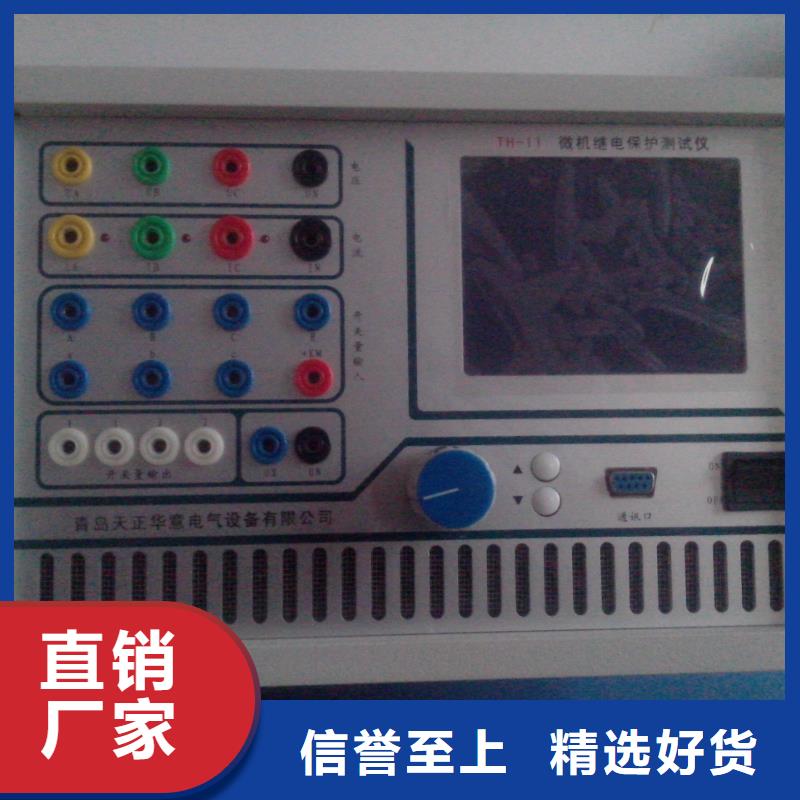

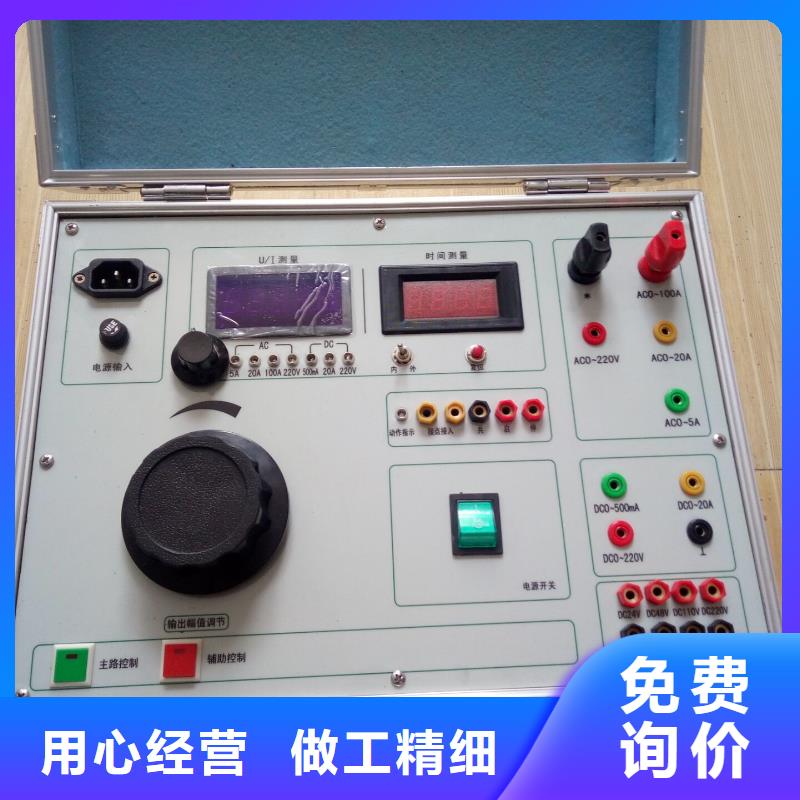

湖北微機繼電保護測試儀測試項目頁1、測試相別：選擇測試相別。2、測試方式：可選擇邊界搜索或定點測試。邊界搜索以搜索的方式尋找特性曲線的邊界值。定點測試，測試添加的幾個固定點。 邊界搜索：分為二分法搜索和單向逼近搜索兩種方式。3、自動調整：勾選自動調整時，必須正確定義曲線。Id在曲線的上下某個小區間內搜索，可減少不必要的測試點。未勾選時，每個測試點Ir都要從起點開始到終點進行搜索，測試點較多，增加了測試時間。起點、終點：應保證起點不動作、終點能夠可靠動作，才能搜索出曲線。4、搜索精度：應根據要求調整。有名值時，一般設置要大。標幺值時，一般設置要小。如圖3.4.1-4圖3.4.1-4三、實驗控制頁通常只設置長故障時間與間隔時間。1、長故障時間：大于比率差動動作時間即可。如搜索差動速斷曲線，長故障時間應大于差動速斷動作時間，小于比率差動動作時間，避免比率差動動作后不再向上搜索速斷區域。2、間隔時間：每個出值點之間個間隔時間，應有適當的間隔時間讓保護能夠正常啟動、復歸。3、開關量：選擇使用的開關輸入端口、動作邏輯與動作方式。4、電壓輸出：當測試發電機差動時，一般需要加入負序電壓。如圖3.5.1-5圖3.5.1-5四、曲線定義頁可將保護裝置理論曲線展現在坐標系上，然后與實際邊界點對比。不影響測試流程，僅僅起對比作用。注意：選擇有名值方式測試和標幺值方式測試時，二者定義是不同的。繼電保護裝置測試儀六相繼電保護測試儀六相繼保測試儀六相繼電保護校驗儀六相繼保校驗儀微機繼電保護測試系統 光數字繼電保護測試儀 三相工控繼電保護測試儀反時限單相繼電保護測試儀反時限過流繼電保護測試儀反時限繼電保護測試儀速斷繼電保護測試儀反時限過流繼電保護校驗儀反時限繼電保護校驗儀單相繼保測試儀單相繼保校驗儀繼電保護伏安變比測試儀電流動作保護測試儀繼電器動作測試儀數字繼保測試儀繼保綜合測試儀微機保護裝置測試儀繼電保護測量儀繼保之星

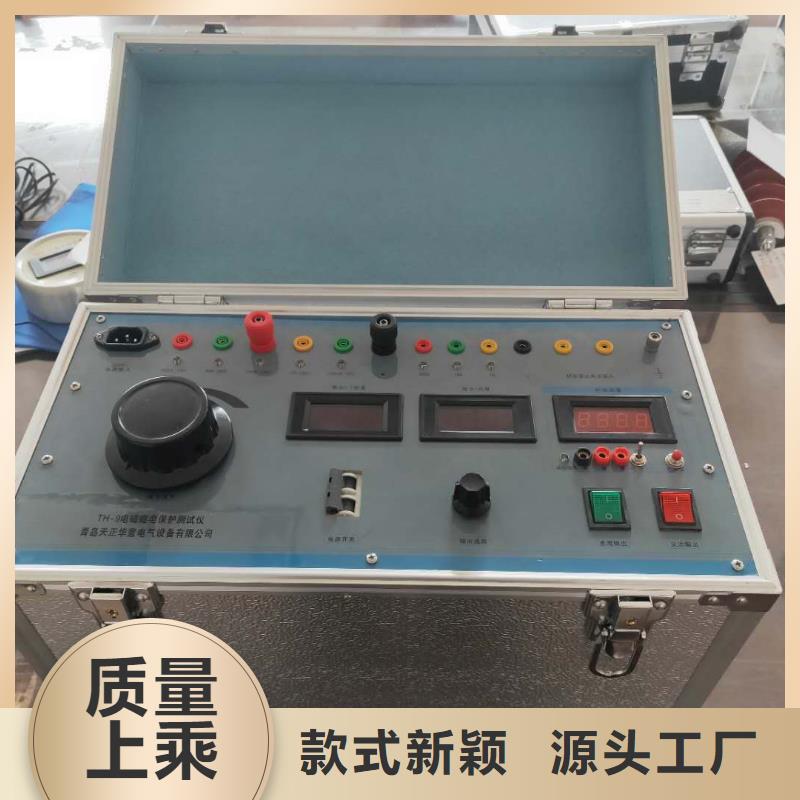

湖北繼電保護測試儀微機繼電保護測試儀“交流試驗”模塊是一個通用型、綜合性測試模塊，它有獨立的4相電壓和3相電流的測試單元以及按序分量輸出測試單元。通過界面上的3P等按鈕進行相互的切換。這些獨立的單元互相調用，能充分滿足電力系統各種條件下的交流試驗測試。它們的共同點是：通過設置相應的電壓或電流為變量，賦予變量一定的變化步長，并且選擇合適的試驗方式（有“手動”、“半自動”和“全自動”三種試驗方式），方便地測試各種電壓電流保護的動作值、返回值，以及動作時間和返回時間等，并自動計算出返回系數。鑒于常用的是“四相電壓和三相電流”的單元，而其它幾個在使用方法上與此基本相同，所以下面僅以“四相電壓和三相電流”為例進行詳細介紹。?可以靈活控制輸出4相電壓3相電流，同時輸出多種組合?具有按序分量輸出功能，直接設置序分量數值，自動組合出各相電壓、電流輸出，并按序分量進行變化輸出?各相電壓、電流輸出均可以任意設置幅值和相位，幅值可以設置上限限制?各量的幅值和相位、頻率均可以設置變化，變化步長均可任意設定?Ux可以設置多種輸出方式組合，也可以任意置數?可以全自動、半自動、手動變化，且在輸出時可以任意切換?在輸出狀態可以直接修改幅值、相位、步長以及變量的個數?可以直接顯示功率數值，用于校驗功率計量儀表?可測量動作值、返回值、動作時間、返回時間

<湖北>天正華意電氣設備有限公司 規格全的湖北微機繼電保護校驗儀生產廠家

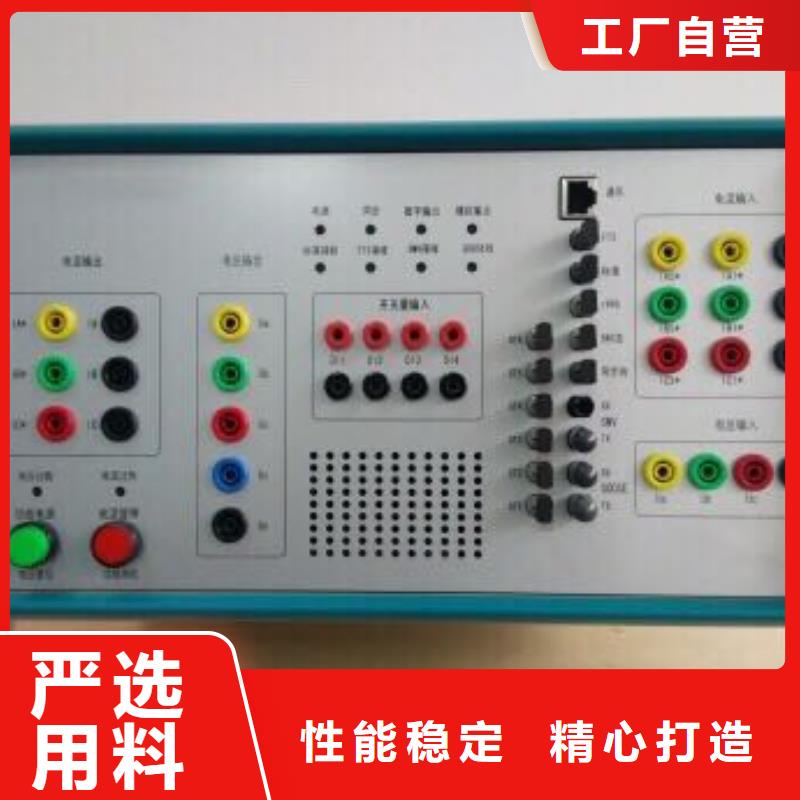

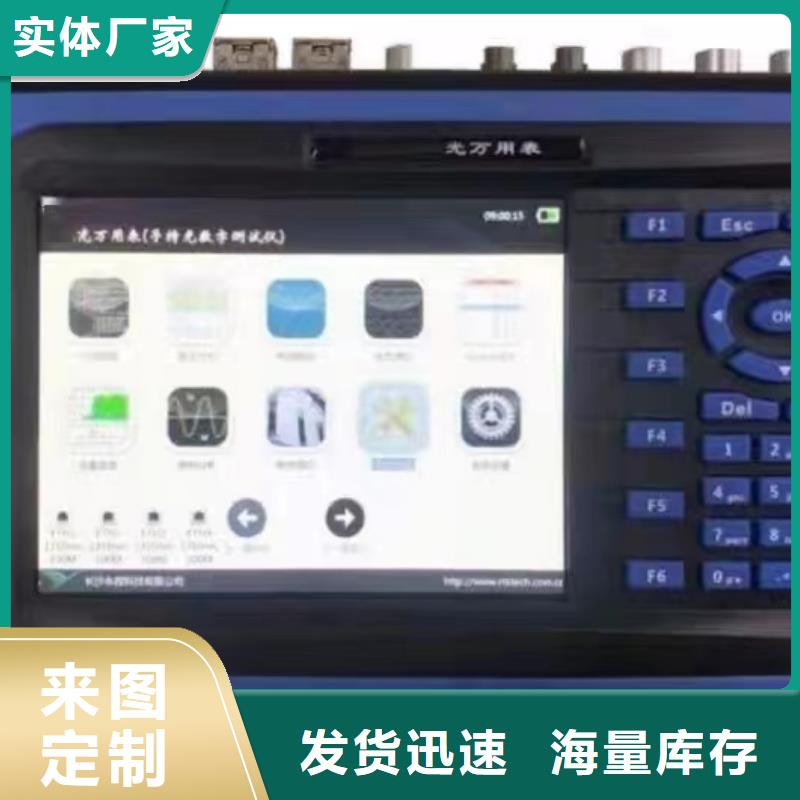

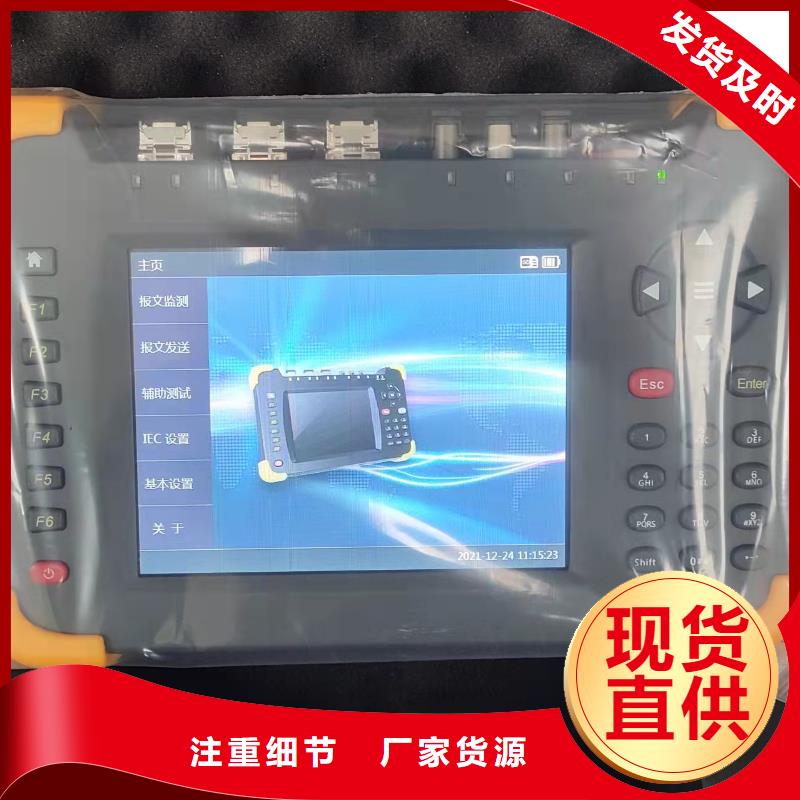

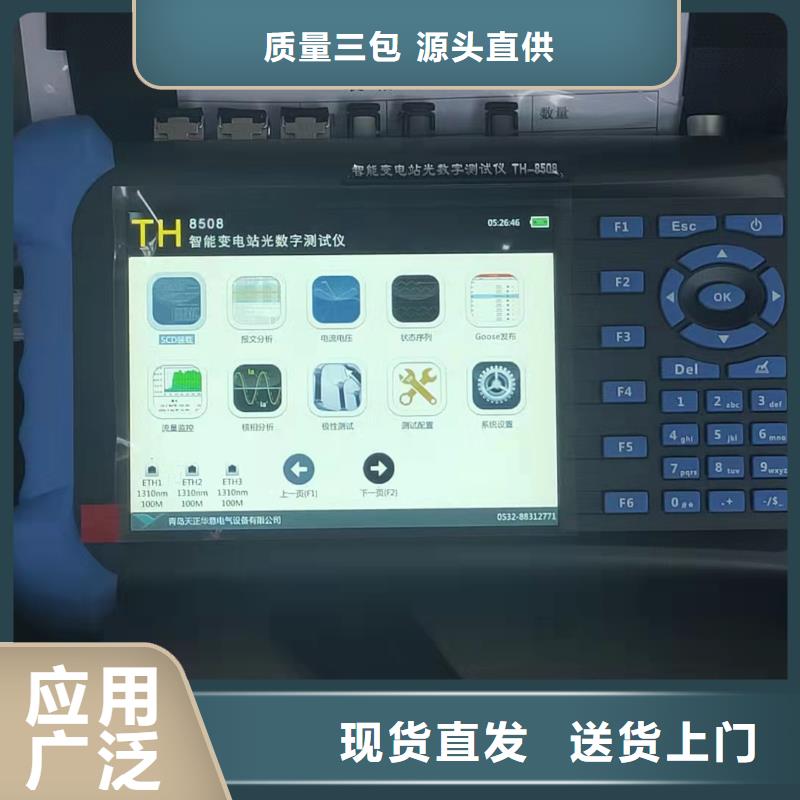

湖北微機繼電保護器測試儀本智能變電站光數字繼電保護測試儀是依據《DL/T 624-2010 繼電保護微機型試驗裝置技術條件》相關的技術規范設計，同時基于IEC61850通信標準體系，采用先進計算機技術實現的繼電保護試驗裝置。本產品基于強大的PowerPC平臺，采用模塊化的開發方式，體積小、重量輕，可實現對合并單元、繼電保護裝置、測控裝置、智能終端 的功能和性能測試，適用于變電站、各類科研單位及設備制造企業。技術特點?支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率；?具備數字式保護自動測試功能，可一鍵完成單個保護裝置所有的測試項目；?可對數字化變電站的合并單元、保護、測控裝置、智能終端進行測試； ?具備報文記錄和分析功能，為現場故障診斷提供快捷幫助；?支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗，并且支持按照遞變、滑差、綜合的方式進行自動變化試驗；?支持虛端子圖形化顯示功能，數據流向清晰明了；?支持FT3、FT3擴展及DL/T 282報文輸出，并且支持2M/4M/6M/8M/10M波特率UART編碼及5M/10M/20M 曼切斯特編碼；?支持故障仿真和PCAP、COMTRADE格式數據回放功能；?具備MMS定值讀寫功能，可讀寫智能IED設備定值等配置信息；?具備同步觸發功能，支持GPS/BD對時，也支持IRIG-B、PPS及IEEE1588(PTP)對時方式并可支持對外輸出IRIG-B、PPS及IEEE1588(PTP)授時信號；?支持同時輸出8路授時信號；?具有強大的異常報文模擬功能，可模擬采樣序號異常、品質異常、發送頻率抖動、延時異常、丟包、超大報文幀、失步、重復報文、序號跳變、檢修模式、狀態虛變、報文超時、報文中斷、stnum跳變、sqnum跳變等測試；?開入量為有源、無源自適應接點，自動識別輸入類型和輸入電壓；?支持單纖發送、單纖接收；?配備模擬量小信號接口，提供12路0-7V交流電壓的模擬量小信號輸入及輸出；?配備10.4寸高分辨率顯示屏，支持觸摸操作；?配備WIFI模塊及4G模塊，支持遠程測試功能；?獨立可調直流電源 設有一路大功率110V 或 220V專用直流電源輸出。 ?接口完整 裝置面板上有自帶鍵盤和鼠標，單機能進行完整操作。裝置帶有USB口和網口，可與PC機通信進行操作，可外接打印機、鍵盤、鼠標、U盤等。?內置GPS 裝置自帶GPS接口，可實現雙機同步測試，可進行光纖縱聯差動保護試驗。?完善的自我保護功能 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。?輕小型高集成單機和一體化結構 屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。體積小，重量輕，具有很高的性能價格比。三相繼電保護校驗儀繼保校驗儀三相繼保校驗儀繼保儀三相工控微機繼電保護測試儀微機繼電保護測試系統繼電保護裝置繼電保護綜合測試儀繼電保護校驗儀單相繼電保護測試儀單相繼電保護校驗儀便攜式繼電保護測試儀

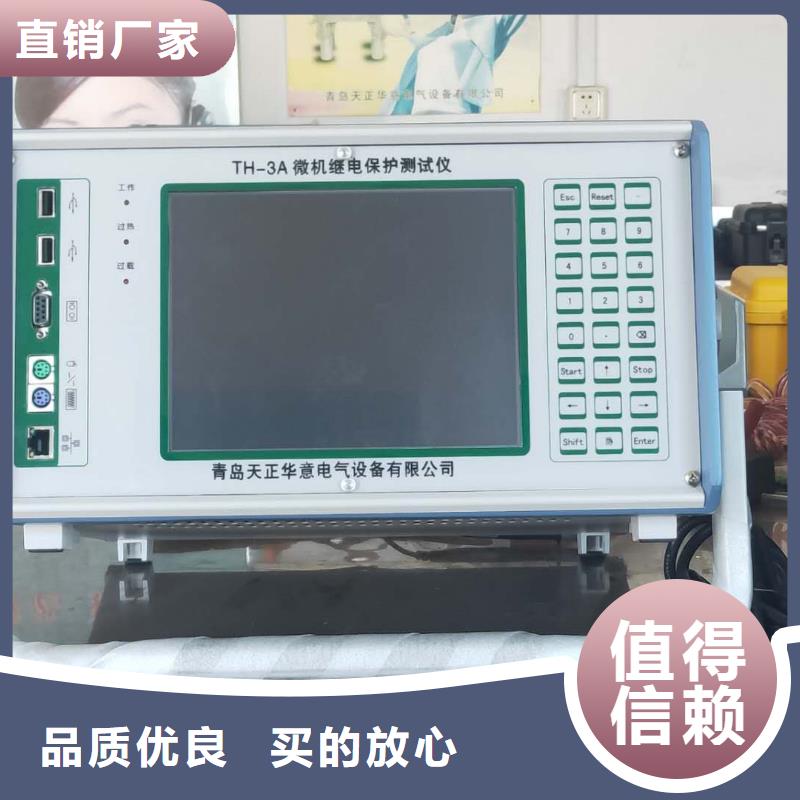

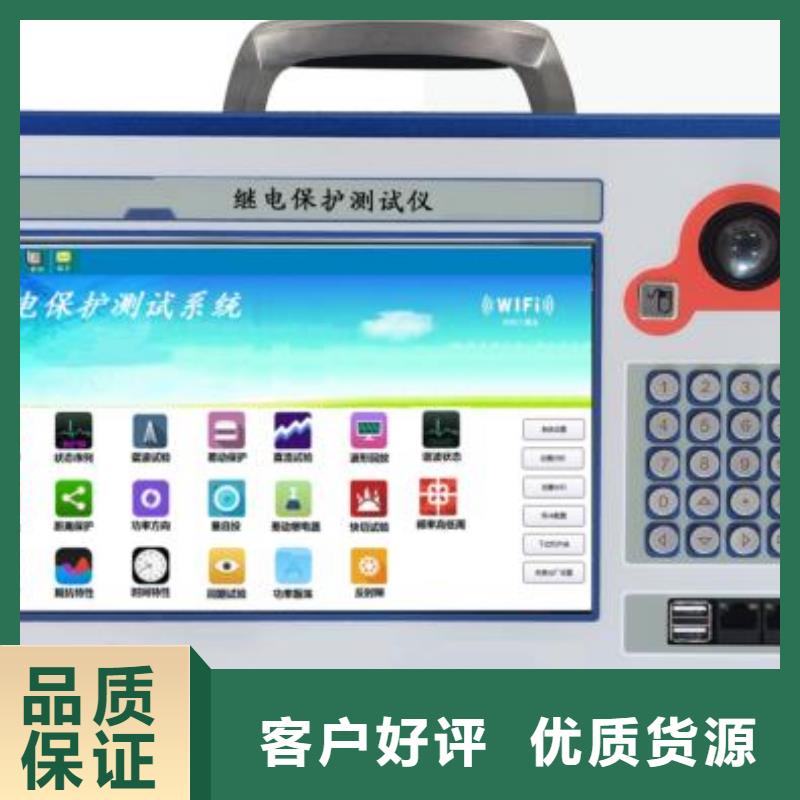

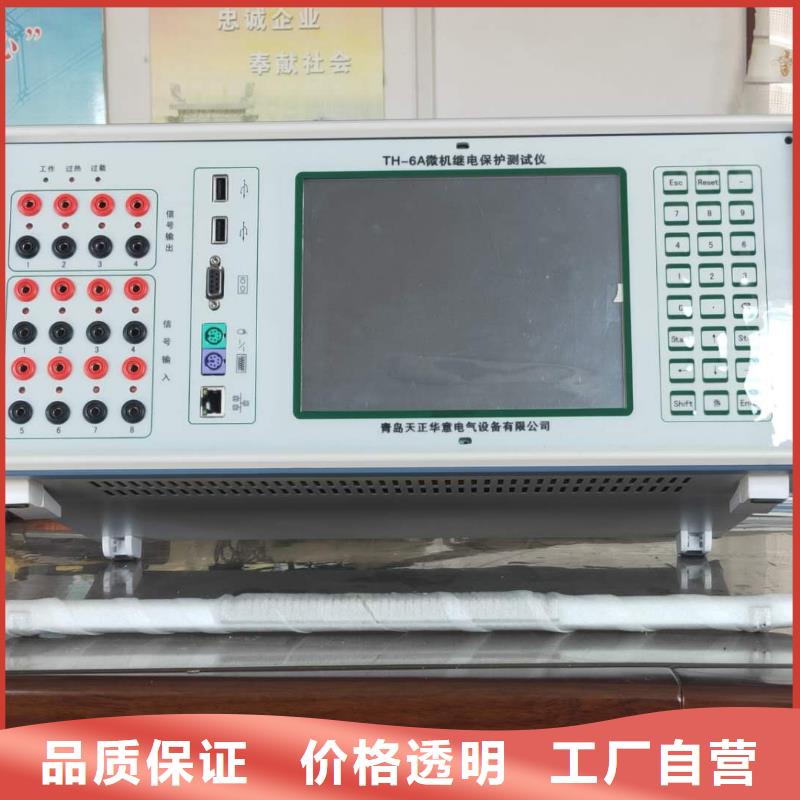

湖北軟件操作方法簡介TH-3A微機繼電保護測試儀軟件，是新一代測試軟件，其特點是：界面更加友好美觀，軟件功能更加完備強大，并且保留了其獨有的界面簡潔明晰、操作簡便、易學易用的特點。根據各測試模塊功能的不同，把測試模塊劃分為五小組：通用測試、常規保護、線路保護、元件保護和綜合功能。各個組中包含若干子菜單。例如，“通用測試”組中包含了“交流試驗”、“直流試驗”、“諧波疊加”、“狀態序列I”以及“狀態序列II”等五個測試模塊，并且可以任意擴展。 節 菜單欄中常用功能介紹菜單欄中常用的菜單項，在各個測試模塊中其名稱或符號相同，定義的意義和功能也基本相同。這里以“交流試驗”模塊為例進行介紹，可以適用于后面介紹的各個功能模塊。界面如下圖所示：● 打開參數：快捷鍵是Ctrl+O。用于從指定文件夾中調出已保存的試驗參數，將參數放到軟件界面上。點擊該功能，指向當前模塊的試驗參數保存的默認路徑：E:\繼保\Para\當前模塊名\。● 保存參數：快捷鍵是Ctrl+S，用于將軟件界面上用戶所設定的試驗參數保存進某一文件中，以便將來可以用“打開參數”再次調出使用。數據將保存在當前模塊默然的文件夾下。● 試驗報告：快捷鍵是Ctrl+R，用于從指定文件夾中調出已保存的試驗報告。在打開的試驗報告窗口中，將顯示試驗報告內容，并且可以在該窗口中修改和打印試驗報告。每次試驗結束，系統將彈出一保存試驗報告對話框以便用戶保存試驗報告。報告保存的的默然路徑：E:\繼保\試驗報告\當前模塊名\。● 退出： 快捷鍵是Ctrl+X，用于退出當前試驗模塊。● 開始試驗：同鍵盤上的 運行 鍵，用于開始試驗。● 停止試驗：同鍵盤上的 ESC取消 鍵，用于正常結束試驗或中途強行停止。● 短路計算：點擊后將打開一個“短路計算”對話框，該對話框用于故障時的短路計算，并將計算結果自動填入到界面上。如右圖所示。需要特別注意的是：當故障類型為接地故障時，零序補償系數要設置正確。

<湖北>天正華意電氣設備有限公司 規格全的湖北微機繼電保護校驗儀生產廠家

湖北微機繼電保護測試儀測試項目頁1、測試相別：選擇測試相別。2、測試方式：可選擇邊界搜索或定點測試。邊界搜索以搜索的方式尋找特性曲線的邊界值。定點測試，測試添加的幾個固定點。 邊界搜索：分為二分法搜索和單向逼近搜索兩種方式。3、自動調整：勾選自動調整時，必須正確定義曲線。Id在曲線的上下某個小區間內搜索，可減少不必要的測試點。未勾選時，每個測試點Ir都要從起點開始到終點進行搜索，測試點較多，增加了測試時間。起點、終點：應保證起點不動作、終點能夠可靠動作，才能搜索出曲線。4、搜索精度：應根據要求調整。有名值時，一般設置要大。標幺值時，一般設置要小。如圖3.4.1-4圖3.4.1-4三、實驗控制頁通常只設置長故障時間與間隔時間。1、長故障時間：大于比率差動動作時間即可。如搜索差動速斷曲線，長故障時間應大于差動速斷動作時間，小于比率差動動作時間，避免比率差動動作后不再向上搜索速斷區域。2、間隔時間：每個出值點之間個間隔時間，應有適當的間隔時間讓保護能夠正常啟動、復歸。3、開關量：選擇使用的開關輸入端口、動作邏輯與動作方式。4、電壓輸出：當測試發電機差動時，一般需要加入負序電壓。如圖3.5.1-5圖3.5.1-5四、曲線定義頁可將保護裝置理論曲線展現在坐標系上，然后與實際邊界點對比。不影響測試流程，僅僅起對比作用。注意：選擇有名值方式測試和標幺值方式測試時，二者定義是不同的。繼電保護裝置測試儀六相繼電保護測試儀六相繼保測試儀六相繼電保護校驗儀六相繼保校驗儀微機繼電保護測試系統 光數字繼電保護測試儀 三相工控繼電保護測試儀反時限單相繼電保護測試儀反時限過流繼電保護測試儀反時限繼電保護測試儀速斷繼電保護測試儀反時限過流繼電保護校驗儀反時限繼電保護校驗儀單相繼保測試儀單相繼保校驗儀繼電保護伏安變比測試儀電流動作保護測試儀繼電器動作測試儀數字繼保測試儀繼保綜合測試儀微機保護裝置測試儀繼電保護測量儀繼保之星

<湖北>天正華意電氣設備有限公司
規格全的湖北微機繼電保護校驗儀生產廠家 <湖北>天正華意電氣設備有限公司

湖北微機繼電保護測試儀輸出狀態直接置數改變輸出值試驗過程中，軟件允許在輸出狀態進行多種直接更改輸出功能：?在輸出狀態可以進行手動、半自動、全自動方式的切換，可以進行“遞增”或“遞減”切換、“測接點動作”或“測動作和返回”切換。在手動方式下可以改變“自動變化時間間隔”。?在各種方式下均可隨時更改哪些量需要變化，點擊對應的“變”框打“√”或取消即可。?在手動方式時，可以同時將各相輸出改變為所需要的值。具體操作方法是：依次直接鍵入所需改變的各相的幅值和相位值（在未完成前不按“確認”鍵），在各值均輸入完后按“確認”鍵，裝置將立即同步地將各相輸出改變為鍵入的各值。開入量“繼保”系列測試儀各開入量是共用一個公共端的。接入保護的動作接點的時候，一端接測試儀公共端，另外一端接開入A、B、C、R、a、b、c中任一個。需要注意的是當接點是帶電位的時候，一定要把正電位接入公共端。在本測試模塊中，開入量A、B、C、R、a、b、c 均默認有效，互為“或”的關系，不需要某個開入量時，可選擇關閉。試驗時，保護的跳、合閘接點可接至任一路開入量中（在線路保護中，軟件默認開入R為重合閘信號接入端）。開入公共端（紅色端子）在接有源接點時，一般接電源的正極端。只要測試儀接收到某路開入量的變位信號，即在該開入量欄中記錄下一個時間。如果有多路開入量變位，各路中將會記錄各自的時間。開關變位確認時間各種繼電器和微機保護，其接點的斷開與閉合常會有一定抖動。為防止抖動對試驗結果造成的影響，常設置一定的“開關變位確認時間”。一般來說對于常規的繼電器，開關變位時間設置為20ms，而微機型保護，開關變位時間設置為5ms就可。測試結果記錄界面的右下角為測試結果的“動作值”、“返回值”和“返回系數”的記錄區。記錄的內容非常豐富，可以記錄三相電壓、電流，各線電壓，電壓、電流的正序、負序及零序分量，各交流量的相位，以及頻率等。需要記錄哪個量只需在該量前打勾即可。如右圖所示。短路計算按鈕 “交流試驗”模塊是一個非常通用的模塊。當需要模擬更復雜的試驗時，請點擊工具欄中的短路計算按鈕，將彈出如右圖所示的“短路計算”對話框，在這個對話框中可以設置：

<湖北>天正華意電氣設備有限公司
<湖北>天正華意電氣設備有限公司 規格全的湖北微機繼電保護校驗儀生產廠家
<湖北>天正華意電氣設備有限公司 規格全的湖北微機繼電保護校驗儀生產廠家

湖北微機繼電保護測試儀界面說明交流量設置鍵入電壓、電流的有效值后，按“確認”鍵或將鼠標點至其它位置，被寫入的數據將自動保留小數點后三位有效數字。電壓的單位默認為V，電流的單位默認為A。設置相位時，可鍵入-180~360°范圍內的任意角度。若寫入的角度超出以上范圍，系統會將其自動轉換至該范圍內。例如輸入“-181°”，則自動轉換成“179°”。在矢量圖窗口中能實時觀察到所設置的各個交流量向量的大小和方向的效果圖。交流電壓單相輸出120V。當需要輸出更高電壓時，可將任意兩路電壓串聯使用，它們的幅值可不同，但相位應反向。例如：設Ua輸出120V、0°，Ub輸出120V、180°，則Uab輸出的有效值為240V。交流電流單相輸出達到為40A。若要輸出更大電流，可將多路電流并聯使用，并聯使用時各相的相位應相同。采用大電流輸出時，應盡量用較粗、較短的導線，并且輸出的時間盡可能短。在上頁圖中，交流量設置有效值旁邊上的“變”一欄是用于選擇該輸出量是否可變的，如果在某相的有效值或相位后面的“變”欄上點擊鼠標打“√”，則說明該輸出相是可以變化的同時“步長”一欄也由灰色變成高亮色，即“步長”允許設置。幅值的變化步長小值為0.001，角度的變化步長小值為0.1。“上限”一欄是設置各相允許輸出的有效值。試驗時如果擔心某相會不小心輸出太大而損壞繼電器，可為該相設一“上限值”，則在試驗過程中該相將永遠不會超限，可確保繼電器。“上限值”在軟件出廠的默認值是電壓電流的輸出幅值。UxUx是特殊相，可設置多種輸出情況：?設定為 +3UO、-3UO、+×3UO、-×3UO時，UX的輸出值由當前輸出的UA、UB、UC組合出3UO成分，然后乘以各自系數得出，并始終跟隨UA、UB、UC 的變化而變化。?若選擇等于某相（如UA）的值，則Ux的輸出與相對應相的輸出相同。?若選“任意方式”，此時Ux的輸出和其他3相電壓一樣，可以在輸出范圍內任意輸出，也可以按照一定的步長變化其幅值和角度。 序分量、線電壓等參量顯示在界面的左下腳顯示當前狀態下的線電壓以及電壓、電流的零序、正序和負序分量。通過這個窗口，不僅可以實時監視“序分量”以及“線電壓”的變化情況，這部分的數值是完全根據上面所給的各相分量的當前值計算出來的，不能設置。這個窗口有利于試驗人員觀察保護動作時各序分量和線電壓的值，便于根據不同需要來記錄保護的動作值。比如說，做低電壓閉鎖過流的時候，如果保護定值給的是線電壓，那么保護動作時不但可以從上面很直觀的看到保護動作時的相電壓的值，而且可以從這個窗口直接讀出線電壓的值，而不需要試驗人員自行計算。

<湖北>天正華意電氣設備有限公司 規格全的湖北微機繼電保護校驗儀生產廠家

湖北微機繼電保護測試儀兩路繼電保護測試儀伏安特性變比繼電保護試驗箱伏安特性變比繼電保護測試儀繼電保護伏安特性變比測試儀光數字繼電保護測試系統數字繼電保護測試儀 智能變電站光數字測試儀 智能變電站數字保護測試儀智能變電站保護測試儀數模一體繼電保護測試系統變量選擇軟件只允許選擇IA、IB中的一個通道為變量。先選擇好通道，再從下面的下拉菜單中選擇該通道的某一次諧波分量作為變量。也就是說，試驗時只有一個電流（IA或IB）通道的某一次波形分量會變化，其它都是“常量”。若需要在試驗期間不停止輸出的狀態下重新設置變量，可在變化方式欄中選擇“手動試驗”方式，此時界面上的大部分參數都可以修改。修改完后，一般要按測試儀小鍵盤上的“確認”鍵或筆記本上的“回車”鍵才能將給數據讀入，從而使測試儀按新數據輸出。用鼠標將當前“手動試驗”方式切換到其它自動方式，也能使測試儀讀入新數據，達到相同效果。動作方式下面兩種動作方式只對“自動加”或“自動減”變化方式有效。動作停止 選擇此方式時，測試儀一收到保護的動作信號即停止試驗。該方式只能測試保護的動作值。如果進行繼電器試驗，為減小繼電器的“抖動”對試驗造成的影響，應設“防抖動時間”20ms及以上。動作返回 選擇此方式時，假設當前變量按“自動加”方式變化，一旦測試儀收到保護的動作信號，則自動調轉方向，按“自動減”方式變化。該方式即可以測試保護的動作值，也可以自動測試出返回值。如果進行繼電器試驗，同樣應設“防抖動時間”20ms及以上。

<湖北>天正華意電氣設備有限公司 規格全的湖北微機繼電保護校驗儀生產廠家

湖北微機繼電保護測試儀兩路繼電保護測試儀伏安特性變比繼電保護試驗箱伏安特性變比繼電保護測試儀繼電保護伏安特性變比測試儀光數字繼電保護測試系統數字繼電保護測試儀 智能變電站光數字測試儀 智能變電站數字保護測試儀智能變電站保護測試儀數模一體繼電保護測試系統變量選擇軟件只允許選擇IA、IB中的一個通道為變量。先選擇好通道，再從下面的下拉菜單中選擇該通道的某一次諧波分量作為變量。也就是說，試驗時只有一個電流（IA或IB）通道的某一次波形分量會變化，其它都是“常量”。若需要在試驗期間不停止輸出的狀態下重新設置變量，可在變化方式欄中選擇“手動試驗”方式，此時界面上的大部分參數都可以修改。修改完后，一般要按測試儀小鍵盤上的“確認”鍵或筆記本上的“回車”鍵才能將給數據讀入，從而使測試儀按新數據輸出。用鼠標將當前“手動試驗”方式切換到其它自動方式，也能使測試儀讀入新數據，達到相同效果。動作方式下面兩種動作方式只對“自動加”或“自動減”變化方式有效。動作停止 選擇此方式時，測試儀一收到保護的動作信號即停止試驗。該方式只能測試保護的動作值。如果進行繼電器試驗，為減小繼電器的“抖動”對試驗造成的影響，應設“防抖動時間”20ms及以上。動作返回 選擇此方式時，假設當前變量按“自動加”方式變化，一旦測試儀收到保護的動作信號，則自動調轉方向，按“自動減”方式變化。該方式即可以測試保護的動作值，也可以自動測試出返回值。如果進行繼電器試驗，同樣應設“防抖動時間”20ms及以上。

<湖北>天正華意電氣設備有限公司

湖北微機繼電保護測試儀主要硬件配置 六組獨立的跳合閘線圈；12對斷路器位置輸出接點；一組輔助直流電源輸出（110V/220V可切換）2.主要功能特點 TH-6250微機型高壓斷路器模擬裝置主要用于繼電保護裝置的整組試驗以及在備用電源自投裝置試驗等項目中替代真實的高壓斷路器。在整組試驗時模擬高壓斷路器的跳閘及合閘，以避免由于重復的整組試驗造成高壓斷路器反復分合帶來不良影響，本模擬裝置為微機繼電保護測試系統的配套產品，也可與其它廠家的繼電保護校驗裝置配套使用。特別在新建廠、站的高壓斷路沒調好或未投直流電源的情況下，使用本裝置進行繼電保護試驗將不受外界因素的影響，從而縮短調試時間，提高試驗工作效率。另外，儀器可選配遠程控制功能，上位機軟件通過串口（UTH-）、網口、WiFi等多種連接方式監控斷路器分合閘狀態，亦可以通過網絡連接多臺裝置組成場景式模擬斷路器屏，在保護廠家和科研等部門使用該系統更顯得事半功倍。繼電保護測試儀微機繼電保護測試儀微機繼電保護校驗儀三相微機繼電保護測試儀六相微機繼電保護測試儀三相微機繼電保護校驗儀六相微機繼電保護校驗儀高精度六相微機繼電保護綜合測試儀

湖北微機繼電保護測試儀輸出狀態直接置數改變輸出值試驗過程中，軟件允許在輸出狀態進行多種直接更改輸出功能：?在輸出狀態可以進行手動、半自動、全自動方式的切換，可以進行“遞增”或“遞減”切換、“測接點動作”或“測動作和返回”切換。在手動方式下可以改變“自動變化時間間隔”。?在各種方式下均可隨時更改哪些量需要變化，點擊對應的“變”框打“√”或取消即可。?在手動方式時，可以同時將各相輸出改變為所需要的值。具體操作方法是：依次直接鍵入所需改變的各相的幅值和相位值（在未完成前不按“確認”鍵），在各值均輸入完后按“確認”鍵，裝置將立即同步地將各相輸出改變為鍵入的各值。開入量“繼保”系列測試儀各開入量是共用一個公共端的。接入保護的動作接點的時候，一端接測試儀公共端，另外一端接開入A、B、C、R、a、b、c中任一個。需要注意的是當接點是帶電位的時候，一定要把正電位接入公共端。在本測試模塊中，開入量A、B、C、R、a、b、c 均默認有效，互為“或”的關系，不需要某個開入量時，可選擇關閉。試驗時，保護的跳、合閘接點可接至任一路開入量中（在線路保護中，軟件默認開入R為重合閘信號接入端）。開入公共端（紅色端子）在接有源接點時，一般接電源的正極端。只要測試儀接收到某路開入量的變位信號，即在該開入量欄中記錄下一個時間。如果有多路開入量變位，各路中將會記錄各自的時間。開關變位確認時間各種繼電器和微機保護，其接點的斷開與閉合常會有一定抖動。為防止抖動對試驗結果造成的影響，常設置一定的“開關變位確認時間”。一般來說對于常規的繼電器，開關變位時間設置為20ms，而微機型保護，開關變位時間設置為5ms就可。測試結果記錄界面的右下角為測試結果的“動作值”、“返回值”和“返回系數”的記錄區。記錄的內容非常豐富，可以記錄三相電壓、電流，各線電壓，電壓、電流的正序、負序及零序分量，各交流量的相位，以及頻率等。需要記錄哪個量只需在該量前打勾即可。如右圖所示。短路計算按鈕 “交流試驗”模塊是一個非常通用的模塊。當需要模擬更復雜的試驗時，請點擊工具欄中的短路計算按鈕，將彈出如右圖所示的“短路計算”對話框，在這個對話框中可以設置：

湖北微機繼電保護測試儀界面說明交流量設置鍵入電壓、電流的有效值后，按“確認”鍵或將鼠標點至其它位置，被寫入的數據將自動保留小數點后三位有效數字。電壓的單位默認為V，電流的單位默認為A。設置相位時，可鍵入-180~360°范圍內的任意角度。若寫入的角度超出以上范圍，系統會將其自動轉換至該范圍內。例如輸入“-181°”，則自動轉換成“179°”。在矢量圖窗口中能實時觀察到所設置的各個交流量向量的大小和方向的效果圖。交流電壓單相輸出120V。當需要輸出更高電壓時，可將任意兩路電壓串聯使用，它們的幅值可不同，但相位應反向。例如：設Ua輸出120V、0°，Ub輸出120V、180°，則Uab輸出的有效值為240V。交流電流單相輸出達到為40A。若要輸出更大電流，可將多路電流并聯使用，并聯使用時各相的相位應相同。采用大電流輸出時，應盡量用較粗、較短的導線，并且輸出的時間盡可能短。在上頁圖中，交流量設置有效值旁邊上的“變”一欄是用于選擇該輸出量是否可變的，如果在某相的有效值或相位后面的“變”欄上點擊鼠標打“√”，則說明該輸出相是可以變化的同時“步長”一欄也由灰色變成高亮色，即“步長”允許設置。幅值的變化步長小值為0.001，角度的變化步長小值為0.1。“上限”一欄是設置各相允許輸出的有效值。試驗時如果擔心某相會不小心輸出太大而損壞繼電器，可為該相設一“上限值”，則在試驗過程中該相將永遠不會超限，可確保繼電器。“上限值”在軟件出廠的默認值是電壓電流的輸出幅值。UxUx是特殊相，可設置多種輸出情況：?設定為 +3UO、-3UO、+×3UO、-×3UO時，UX的輸出值由當前輸出的UA、UB、UC組合出3UO成分，然后乘以各自系數得出，并始終跟隨UA、UB、UC 的變化而變化。?若選擇等于某相（如UA）的值，則Ux的輸出與相對應相的輸出相同。?若選“任意方式”，此時Ux的輸出和其他3相電壓一樣，可以在輸出范圍內任意輸出，也可以按照一定的步長變化其幅值和角度。 序分量、線電壓等參量顯示在界面的左下腳顯示當前狀態下的線電壓以及電壓、電流的零序、正序和負序分量。通過這個窗口，不僅可以實時監視“序分量”以及“線電壓”的變化情況，這部分的數值是完全根據上面所給的各相分量的當前值計算出來的，不能設置。這個窗口有利于試驗人員觀察保護動作時各序分量和線電壓的值，便于根據不同需要來記錄保護的動作值。比如說，做低電壓閉鎖過流的時候，如果保護定值給的是線電壓，那么保護動作時不但可以從上面很直觀的看到保護動作時的相電壓的值，而且可以從這個窗口直接讀出線電壓的值，而不需要試驗人員自行計算。
