| 產品參數 | |
|---|---|
| 產品價格 | 批發/套 |
| 發貨期限 | 當天 |
| 供貨總量 | 58 |
| 運費說明 | 電聯 |
| 產品名稱 | 鑄鐵閘門 |
| 范圍 | 手提鑄鐵閘門供應范圍覆蓋安徽省、合肥市、馬鞍山市、蚌埠市、黃山市、阜陽市、亳州市、六安市、巢湖市、銅陵市、淮北市、淮南市、蕪湖市、安慶市、滁州市、宿州市、宣城市、池州市 潁州區、潁東區、潁泉區、臨泉縣、太和縣、阜南縣、潁上縣、界首市等區域。 |

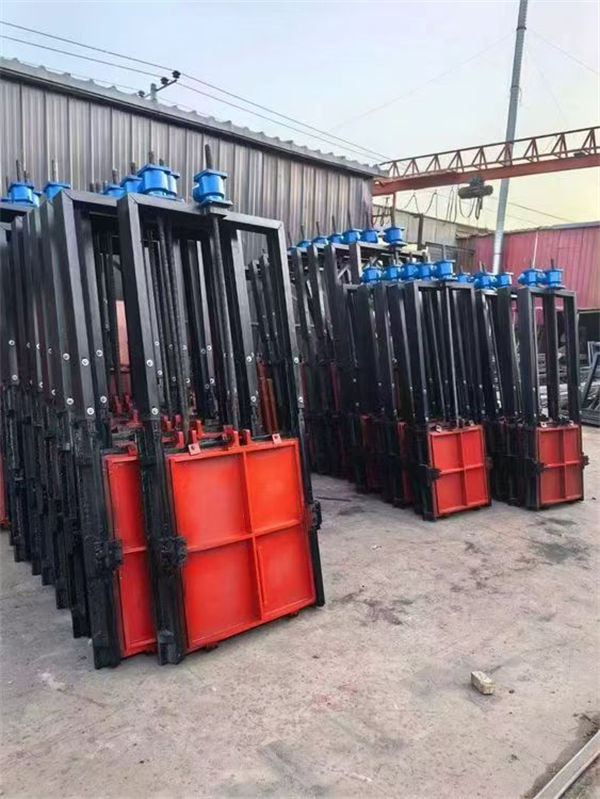

產品優勢圖
使用范圍及用途 合金鑄鐵平面滑動閘門是水工建筑物中各種過水孔道上的控制設備，廣泛應用于水利水電、市政建設、給水排水等工程的止水。它是用來開啟和封閉放水孔道的，利用它的啟閉便可起到控制水位，調節流量等作用。

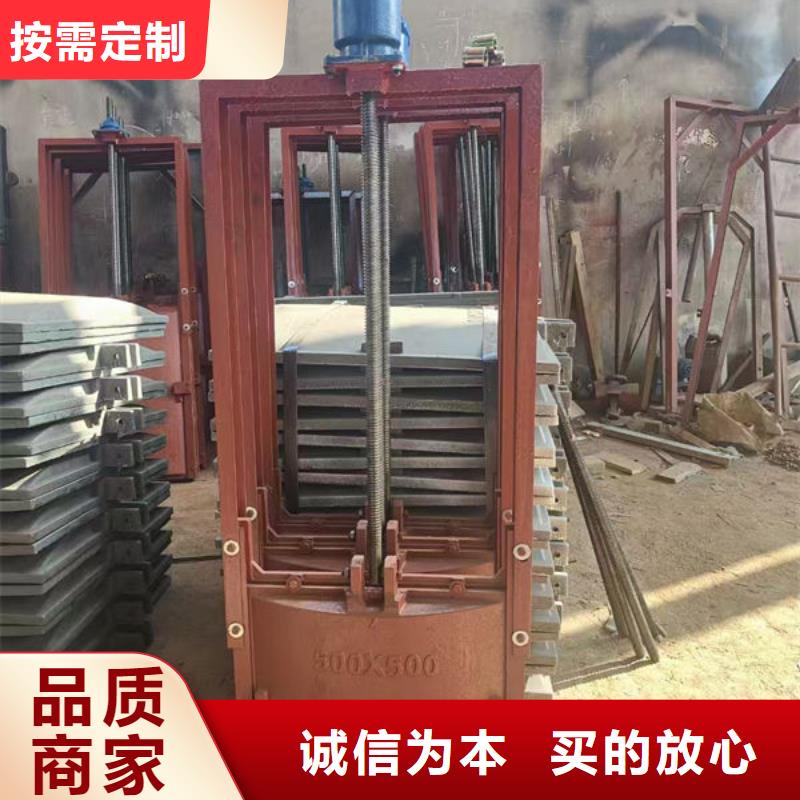

@結構及特點 合金鑄鐵平面滑動閘門由閘板、閘框、止水條、擋板、閉緊楔塊等部件組成。按閘門的結構形式可分為：平面平板式和平面拱形式，亦可分為整體式和組裝式兩種。 閘門在啟閉機的作用（手動或電動）下，使閘板在閘框的滑道中上、下運動，實現開放和關閉過水孔口，閉緊楔塊可使止水結合面有效貼合，以保證止水效果，實現良好的止水目的。
@規格及技術參數 1. 型號說明 HZ J -----口×口 HZ------鑄鐵閘門 F ------方形 J ------矩形 Y ------圓形 t------鑲銅 口×口------閘門洞口尺寸：寬度×高度 2. 規格及基本參數詳見附圖
型式檢驗
有下列情況之一時可在閘孔尺寸300-600mm、700-1500mm、1600-2000mm和2100-3000mm范圍內任選一種進行型式試驗:a. 新產品試制時；b. 老產品轉廠生產的試制定型鑒定；c. 如結構、材料和工藝有較大改變，可能影響性能時；d. 正常生產時，兩年檢驗一次； e. 產品長期停產后，恢復生產時。 型式檢驗項目 (1) 作門板撓度測定，應符合要求。 (2) 作全壓泄漏試驗.應符合要求。 標志 閘門的標志可直接在門板的背部鑄造凸字或釘銘牌，其內容應包括制造廠名或廠標、閘門規格和工作水頭等字樣。 @包裝、運輸及貯存 閘門在檢驗合格后，應表面的油污贓物和存留的水分。 在裝運和貯存期內閘門應處于關閉狀態，螺桿或螺紋部應涂油脂包扎，以防銹蝕和損壞。 閘門的發運方式由供需雙方協商確定。包裝應符合YB 3214規定，必須使閘門及附件固定，保證在運輸途中不致因包裝不慎而損壞。閘孔在600mm以上時，需用螺栓緊固或者緊固在一塊滑座上，以便吊裝。 出廠閘門應附有產品合格證、產品使用說明書及裝箱單。 產品合格證應包括下列內容: a. 制造廠名和出廠日期；b. 產品名稱、型號及規格；c. 工作水頭；d. 依據標準、檢驗結果和檢驗日期；e. 出廠編號；f. 檢驗人員及檢驗負責人簽章。 產品使用說明書應包括下列內容: a. 制造廠名;b. 用途和主要性能規格；c. 作用原理和結構說明；d. 標有主要外形尺寸和連接尺寸的安裝圖；e. 主要零件材料；f. 維護、保養、安裝和使用注意事項；g. 可能發生的故障和辦法;h. 附件清單。

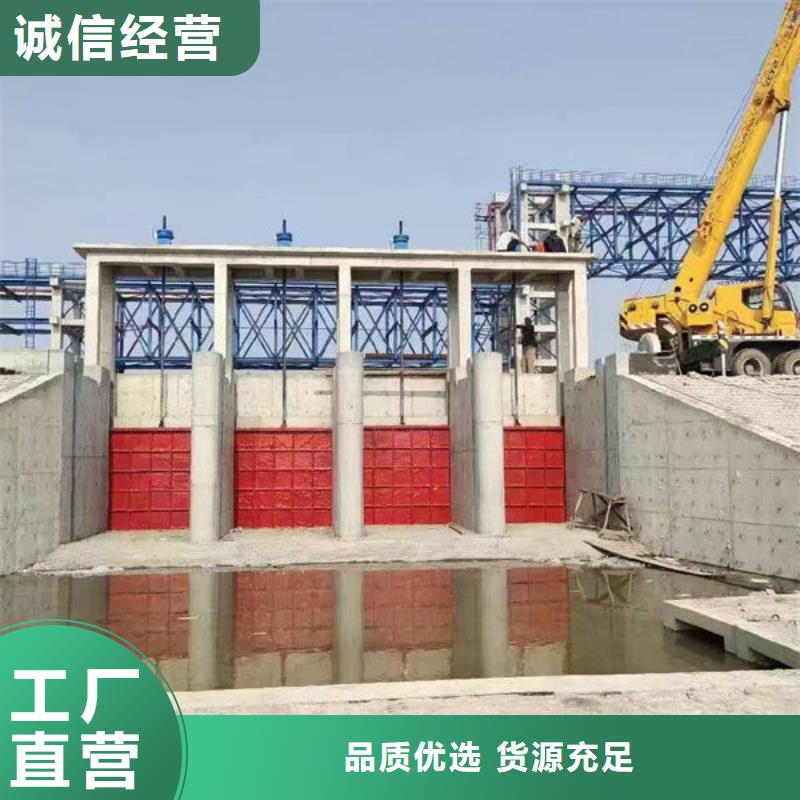

產品案例
公司實力
靜平衡試驗 閘門啟閉機自由吊離鎖定梁100mm，通過滑道中心測量上、下游方向與左、右方向的傾斜，單吊點平面閘門的傾斜不應超過門高的1/1000，且不得大于8mm。當超過時，應予配重調整，符合標準后方可進行試槽。 （9）平面閘門試驗 閘門安裝完畢，對閘門進行試驗和檢查。試驗前檢查并確認吊頭、抓梁等動作靈活可靠；充水裝置在其行程內升降自如、封閉良好；吊桿的連接情況良好。同時還應檢查門槽內影響閘門的雜物等是否清理干凈，然后方可試驗。平面閘門的試驗項目包括： a. 無水啟閉試驗 在無水的狀態下，閘門與相應的啟閉機等配合進行全行程啟閉試驗。試驗前在滑道支承面涂抹鈣基潤滑脂，閘門下降和過程中用清水沖淋橡膠水封與不銹鋼止水板的接觸面。試驗時檢查滑道的運行情況，應對閘門水封進行漏光檢查，止水處應嚴密。 b. 充水試驗和靜水啟閉試驗 本工程在無水啟閉試驗合格后進行，檢查閘門與門槽的配合以及橡膠水封的漏水情況。試驗時檢測閘門在運行中有無振動，閘門全關后底水封與底坎接觸是否均勻。 c. 在有條件時，對閘門進行動水啟閉試驗。 （10）、平面閘門安裝質量要求 平面閘門安裝質量要求按招標文件及有關 規范的要求執行。
