畢節變壓器測試臺概述1.1本技術方案書規定了變壓器綜合測試臺的設計、制造、檢驗、試驗、技術資料、驗收、供貨及運輸、現場調試、售后服務等各項工作。1.2 提供產品為符合需方要求的優質產品。1.3供方所提供產品為性能穩定，檢測數據可靠，廣泛應用在變壓器、電力電抗器生產、檢測企業并受到用戶好評的產品。二、標準及要求2.1 提供的變壓器綜合測試臺的技術條件，均符合和電力變壓器行業標準和規范，如果標準之間有差異，以較高標準執行。GB 1094.1——1996 電力變壓器 第1部分：總則GB 1094.2——1996 電力變壓器 第2部分：溫升GB 1094.3——1996 電力變壓器 第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙GB/T 1094.10——2003 電力變壓器 聲級測定GB/T 6451——1999 三相油浸式電力變壓器技術參數和要求GB 1094.11——2007 干式電力變壓器GB/T 10228--2008 干式電力變壓器技術參數和要求GB/T 15164——1994 油浸式電力變壓器負載導則GB/T 507——2002 絕緣油 擊穿電壓測定法2.2外觀檢查對臺體式樣、外型尺寸及工藝結構尺寸，屏內設備布置、走線、安裝工藝、表面涂層等進行目測和量測，并做文字記錄。2.3電氣試驗項目以下各試驗均按有關IEC60076-1 ~5《電力變壓器》和IEC60726《干式電力變壓器》標準執行，試驗項目如下表所示：序號 試驗項目 出廠試驗 現場試驗1 電力變壓器空載特性試驗 √ √2 電力變壓器負載特性試驗 √ √3 電力變壓器工頻耐壓試驗 √ √4 電力變壓器直流電阻試驗 √ √5 電力變壓器變比組別誤差試驗 √ √6 電力變壓器倍頻耐壓試驗 √ √7 電力變壓器溫升試驗 √ √三、系統配置甲方采購乙方所生產的設備試驗對象必須滿足如下要求：■110kV主變變壓器和特種變壓器， 容量20000kVA及以下； （半電流）■35kV普通電力變壓器和特種變壓器，容量20000kVA及以下； （全電流）■35kV普通電力變壓器和特種變壓器，容量20000kVA及以下； （全電流）■10kV普通電力變壓器和特種變壓器，容量50000kVA及以下； （全電流）■10kV普通電力變壓器和特種變壓器，容量35000kVA及以下； （全電流）甲方采購乙方所生產的設備試驗對象必須滿足如下電壓等級要求：被測試變壓器考慮阻抗為8％以內，電壓等級為■高壓側110kV～ 35kV～10kV等?！龅蛪簜龋?.1kV～11kV。

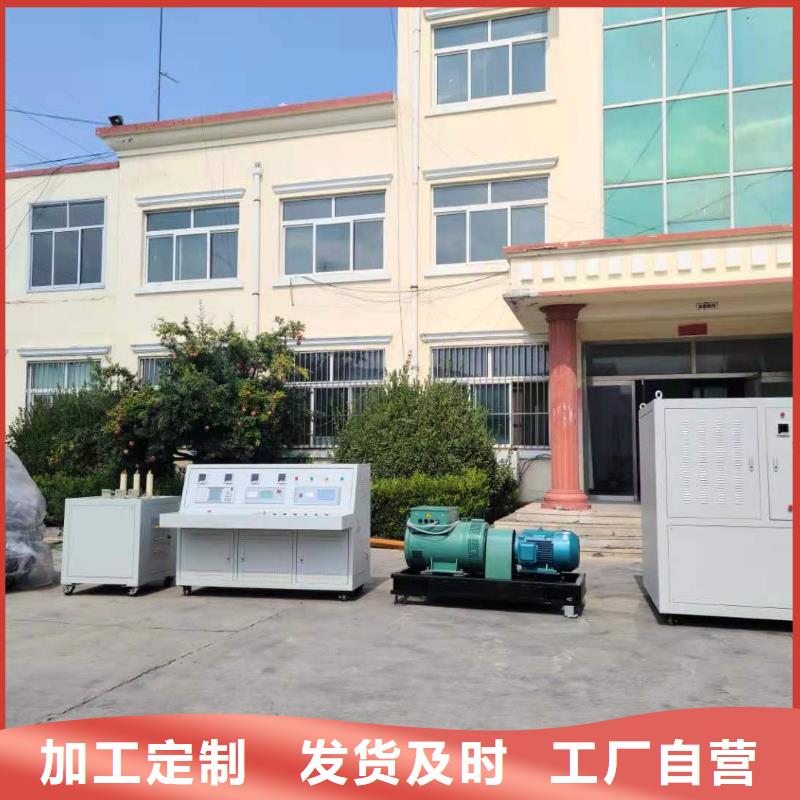

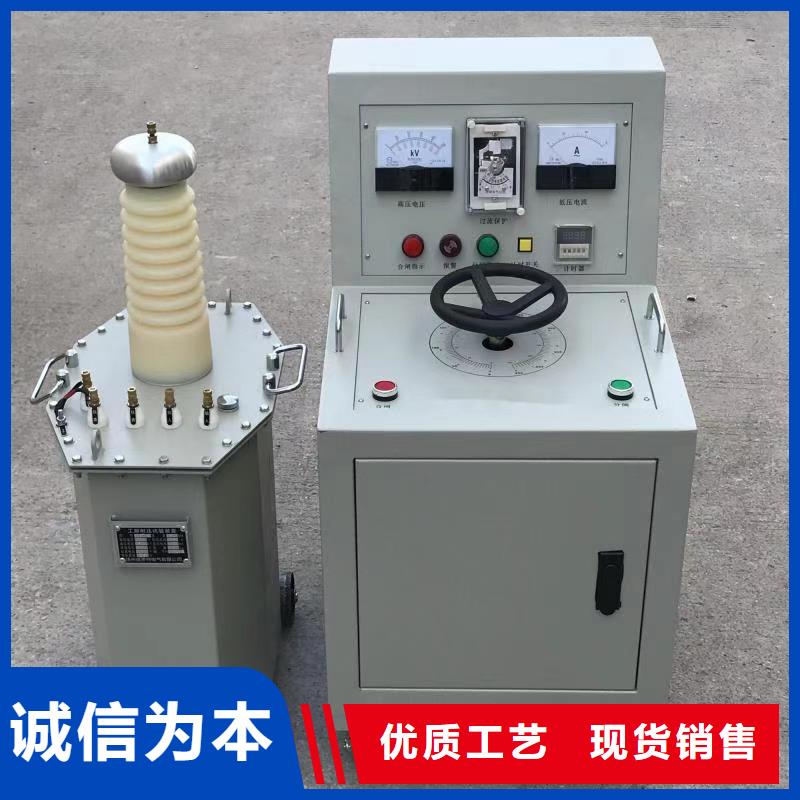

畢節變壓器測試臺電力變壓器綜合測試臺主控臺采用如下分布式設計方案分布式設計可以在某一個單元或幾個損壞的情況下，其他單元仍能正常工作，因臺體為生產線上檢測設備，使用極為頻繁，所以應采用多種方式提高臺體的可靠性。測試臺上部內置低功率因數功率分析儀測試單元。下部內置電流(電壓)互感器、輸出繼電器、各種工作指示燈以及按鈕、各種接觸器等。調壓器、油浸式試驗變壓器因體積大或電壓高均需外置。5.13電力變壓器綜合測試臺主控臺采用如下分布式設計方案分布式設計可以在某一個單元或幾個損壞的情況下，其他單元仍能正常工作，因臺體為生產線上檢測設備，使用極為頻繁，所以應采用多種方式提高臺體的可靠性。測試臺上部內置功率因數功率分析儀測試單元。下部內置電流(電壓)互感器、輸出繼電器、各種工作指示燈以及按鈕、各種接觸器等。調壓器、油浸式試驗變壓器因體積大或電壓高均需外置。六、技術資料我方隨設備供貨時，提供的資料如下?產品說明書 1套?電氣原理圖 1份七、交貨期?交貨期：運輸方式：八、質量保證及售后服務8.1質量保證供方所提供產品的設計、制造、調試均嚴格按ISO9001質量保證體系標準執行。8.2質保期供方所供產品質保期為產品驗收合格日期算起12個月，或從設備一件到貨之日算起15個月，以先到日期為準，在質保內供方免費為需方服務；質保期過后，對維修設備所發生的費用，供方只收取成本費。所有產品均提供終身維修服務。8.3售后服務設備到貨后，在接到需方通知后48小時內，供方派代表到現場指導安裝、調試和試運行，并負責解決合同設備在安裝、調試、試運行中發現的制造質量及性能等有關問題。對非供方責任造成的設備備件損壞，供方優先提供備件和進行修理。供方負責長期提供設備易損件或提供易損件供應商名單。我方派專人到現場安裝調試直至交付使用，并為需方提供現場技術培訓。在現場調試中，請需方提供以下試驗環境：三相380V±10％、頻率50Hz±0.1、容量不小于500kVA的電源和安裝場地；現場安裝調試所需電源及測試導線均由需方提供。

<畢節>天正華意電氣設備有限公司 畢節變壓器綜合試驗臺廠家價格合理

畢節變壓器測試臺上位機控制界面如圖5-4所示。檢定人員通過上位機界面可以進行參數設置。既可以通過參數錄入窗口人工設置，也可以在“試驗方案選擇”窗口中自動選擇預置好的一些參數設置方案。當選擇人工錄入參數時，首先在校驗項目中選擇校驗內容和接線方式，如選擇對試品的空載損耗測量功能進行校驗還是對負載損耗測量功能進行校驗，是按照三相四線模式、三相三線模式還是單相模式進行校驗。接著，在“變壓器額定參數設置”窗口里面預置有關背景參數，如額定電壓、額定電流、額定容量、變比、頻率、校正指數、當前試驗溫度等信息，其中紅色窗口標識數據可以錄入，黑色窗口為計算結果，不能錄入。經過設置的參數根據需要作為背景信息提供（錄入）給試品。然后，在“標準值設置”中的紅色窗口填入標準電壓值、標準電流值、功率因數值等信息，程序會自動計算出相關標準參數，如三相線電壓（相電壓）算數平均值、感性相位角、實測有功功率、負載損耗20℃下折算值、負載損耗75℃下折算值、負載損耗120℃下折算值、實測阻抗電壓、阻抗電壓20℃下折算值等參數。3＞ 參數下載接線正確并且參數設置好后，用戶即可下載參數給下位機。用戶注意：當進行參數下載前，用戶應首先使被校驗測試儀進入“準備測試狀態”，要注意電流方向應按圖5-3中所示。確認被試儀器進入“準備測試狀態”后，用戶可點擊“參數下載”按鈕進行參數下載，下載同時，校驗裝置會對上位機與下位機通信情況自動進行預判斷。4＞ 啟動標準信號輸出當線路連接正常，參數下載成功后，下位機狀態指示燈將變紅，用戶即可啟動下位機輸出標準電壓、電流、相位等信號，執行輸出中，下位機狀態指示燈將變綠。用戶注意：請檢定人員注意，在命令校驗裝置進行標準信號給出前，需保證和試品接線正確，校驗裝置的電壓輸出回路不能短路、電流輸出回路不能開路。

<畢節>天正華意電氣設備有限公司 畢節變壓器綜合試驗臺廠家價格合理
畢節變壓器綜合試驗臺廠家價格合理 <畢節>天正華意電氣設備有限公司

畢節變壓器測試臺概述1.1本技術方案書規定了變壓器綜合測試臺的設計、制造、檢驗、試驗、技術資料、驗收、供貨及運輸、現場調試、售后服務等各項工作。1.2 提供產品為符合需方要求的優質產品。1.3供方所提供產品為性能穩定，檢測數據可靠，廣泛應用在變壓器、電力電抗器生產、檢測企業并受到用戶好評的產品。二、標準及要求2.1 提供的變壓器綜合測試臺的技術條件，均符合和電力變壓器行業標準和規范，如果標準之間有差異，以較高標準執行。GB 1094.1——1996 電力變壓器 第1部分：總則GB 1094.2——1996 電力變壓器 第2部分：溫升GB 1094.3——1996 電力變壓器 第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙GB/T 1094.10——2003 電力變壓器 聲級測定GB/T 6451——1999 三相油浸式電力變壓器技術參數和要求GB 1094.11——2007 干式電力變壓器GB/T 10228--2008 干式電力變壓器技術參數和要求GB/T 15164——1994 油浸式電力變壓器負載導則GB/T 507——2002 絕緣油 擊穿電壓測定法2.2外觀檢查對臺體式樣、外型尺寸及工藝結構尺寸，屏內設備布置、走線、安裝工藝、表面涂層等進行目測和量測，并做文字記錄。2.3電氣試驗項目以下各試驗均按有關IEC60076-1 ~5《電力變壓器》和IEC60726《干式電力變壓器》標準執行，試驗項目如下表所示：序號 試驗項目 出廠試驗 現場試驗1 電力變壓器空載特性試驗 √ √2 電力變壓器負載特性試驗 √ √3 電力變壓器工頻耐壓試驗 √ √4 電力變壓器直流電阻試驗 √ √5 電力變壓器變比組別誤差試驗 √ √6 電力變壓器倍頻耐壓試驗 √ √7 電力變壓器溫升試驗 √ √三、系統配置甲方采購乙方所生產的設備試驗對象必須滿足如下要求：■110kV主變變壓器和特種變壓器， 容量20000kVA及以下； （半電流）■35kV普通電力變壓器和特種變壓器，容量20000kVA及以下； （全電流）■35kV普通電力變壓器和特種變壓器，容量20000kVA及以下； （全電流）■10kV普通電力變壓器和特種變壓器，容量50000kVA及以下； （全電流）■10kV普通電力變壓器和特種變壓器，容量35000kVA及以下； （全電流）甲方采購乙方所生產的設備試驗對象必須滿足如下電壓等級要求：被測試變壓器考慮阻抗為8％以內，電壓等級為■高壓側110kV～ 35kV～10kV等?！龅蛪簜龋?.1kV～11kV。

畢節變壓器測試臺 感謝您選擇使用我公司生產的變壓器綜合試驗系統。為了讓您盡快熟練地操作本試驗系統，我們隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的資訊。在次使用本系統之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該設備并且可以延長設備的使用壽命。 在編寫本手冊時，我們本著科學和嚴謹的態度進行工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必盡快設法通知我們，并監督我們盡快改正錯誤！本公司保留對系統使用功能進行改進的權力，如發現系統在使用過程中其功能與操作手冊介紹的不一致，請以系統的實際功能為準。我們希望本系統能使您的工作變得輕松、愉快，使您在繁忙的工作之中體會到辦公自動化的輕松感覺。當您對本系統感到滿意時，請向您的朋友！當您對本系統有意見和建議時，請您與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！

<畢節>天正華意電氣設備有限公司

畢節變壓器測試臺 高壓空載損耗測試高壓空載損耗測試界面及流程與低壓空載損耗測試基本相同，不同之處為高壓試驗啟動“中間變壓器”?？蛰d損耗及空載電流的測量的原理（a）空載損耗及空載電流是變壓器運行的重要參數，通過測量驗證這兩項指標是否在 標準或產品技術協議允許的范圍內，以檢查和發現試品磁路中的局部缺陷和整體缺陷?？蛰d損耗及空載電流的測量，應從試品各繞組中的一側繞組（一般為低壓繞組）線端供給額定頻率的額定電壓（應盡可能為對稱的正弦波電壓），其余繞組開路；如果施加電壓的繞組是帶有分接的，則應使分接開關處于主分接的位置；如果試品繞組中有開口三角形聯結繞組，應使其閉合。運行中的地電位處（分級絕緣變壓器其中性點、鐵心、拉帶等）和油箱或外殼應可靠接地。測量時變壓器的溫度應接近于試驗時的環境溫度?？蛰d試驗時按圖6 的接線進行。單相變壓器參照圖6（a）和（b）的接線，三相變壓器參照圖 6（c）、（d）、（e）、（f）的接線；其中（f）為yn 或 zn 聯結繞組的接線；三相變壓器與單相變壓器空載試驗時，均需測量電壓方均根值、平均值和頻率；施加電壓以平均值（方均根值刻度）為準。

<畢節>天正華意電氣設備有限公司 畢節變壓器綜合試驗臺廠家價格合理
畢節變壓器綜合試驗臺廠家價格合理 <畢節>天正華意電氣設備有限公司

畢節變壓器測試臺空載損耗及空載電流測量原理圖圖 6 的接線所測功率均包括電壓表和瓦特表的電壓線圈以及電壓互感器的損耗，這些損耗統稱儀表損耗，當它大到不容忽略時，應從測量損耗中扣除。振動式頻率表的讀數應在接近額定電壓時讀取，讀取功率時應切斷振動式頻率表接線。儀表損耗可用相同的試驗線路，斷開試品、施加相同的電壓（試品額定電壓），直接從瓦特表讀出。圖 6 的試驗線路要特別注意電壓互感器、電流互感器的極性及瓦特表電壓端子和電流端子的極性。三相功率應是兩瓦特表或三瓦特表的代數和?？蛰d試驗所用電流及電壓互感器的精度應不低于 0.2 級，所用儀表的精度應不低于 0.5 級。功率測量應采用小于 0.2 低功率因數的功率表。圖 6（a）、（c）測量電壓取于產品，測量功率沒有線路損耗。圖 6（b）、（d）、（e）、（f）所測量的功率不但包括儀表損耗，而且還包括線路損耗，當它大到不容忽略時，也應從測量功率中減掉。線路損耗的數值可以從下列兩種方法之一中選擇：a）斷開試品、將試驗線路的端部短路，施加三相電流的平均值，從瓦特表中讀取。b）用試驗電流的平方與三相試驗線路電阻的乘積計算得出。圖 6 給出的是用電壓表、電流表和瓦特表進行測量，也可以用功率分析儀進行測量，一般使用功率分析儀測量準確度較高；因為儀器本身的度較高，可以準確地依據平均值電壓采集數據，避免因儀器指針晃動、試驗人員讀數等引起的隨機誤差。功率分析儀接線方法可依照儀器使用說明書進行。當試驗電壓三相不對稱度小于 2％時，可以三個線電壓的算術平均值或 a—c間的線電壓為準施加電壓，測量空載數據。如果三相的不對稱度大于 2％、但不超過 5％時，可分別以 a—b、b—c、c—a 為準施加電壓，試驗數據取三次試驗的算術平均值。試驗中如認為產品有剩磁，則必須退磁，以剩磁對空載試驗結果的影響。當電壓波形畸變，即平均值電壓表與方均根值電壓表讀數不同時，試驗電壓應以平均值電壓表（該表的刻度具有同一平均值的正弦波形方均根值）讀數為準，令平均值電壓表的讀數為 U′ 。

畢節變壓器測試臺產品性能我公司生產的變壓器測試系統裝置TH70具備如下功能（測試項目）：?變壓器容量/空載特性試驗（空載損耗、空載電流占額定電流的百分比）?變壓器負載特性試驗（負載損耗、阻抗電壓百分比；可以自動進行溫度換算和30％及以上全電流下的負載損耗測試）；?變壓器直流電阻壓試驗?變壓器變比組別及誤差試驗?變壓器工頻耐壓試驗；五、系統參數（技術條件）我公司生產的變壓器測試臺滿足以下技術條件5.1產品外觀要求變壓器綜合測試臺外觀：規格尺寸.臺體顏色.臺體圖片（僅作參考）。變壓器綜合測試系統主控臺5.2變壓器容量及空載負載特性，滿足單相、三相測量，其性能指標要求如下：?電壓測量范圍 50V—650V電流測量范圍0.25A—75A精度0.2級；?功率U＊I 精度0.2級；?功率因數0.050--1.000，精度0.3級；?頻率40—70Hz，精度0.1級；?三相總功率P；?空載電流I。％；?空載損耗P。；?負載損耗PK；?阻抗電壓UK；?三相功率值Pa(Pab)、Pb、Pc(Pbc)；?三相平均線電壓Un；?三相平均電流In。?5.3變比測試儀應滿足如下指標 ?變比測量范圍：1～9999 ；組別：1～12；?精度：0.2級；?電源：AC 220V±10％，50Ｈz、?環境溫度：-5℃～＋40℃，環境濕度：＜95％；?體積：430×320×215mm；?重量：5kg。5.4直流電阻速測儀應滿足如下指標 ?使用條件：環境溫度：-20℃～40℃；?相對溫度：≤95％RH；?測量精度：0.2級，分辨率：1μΩ；?恒流源：0-10A?工作電壓交流 220V。

<畢節>天正華意電氣設備有限公司 畢節變壓器綜合試驗臺廠家價格合理 <畢節>天正華意電氣設備有限公司

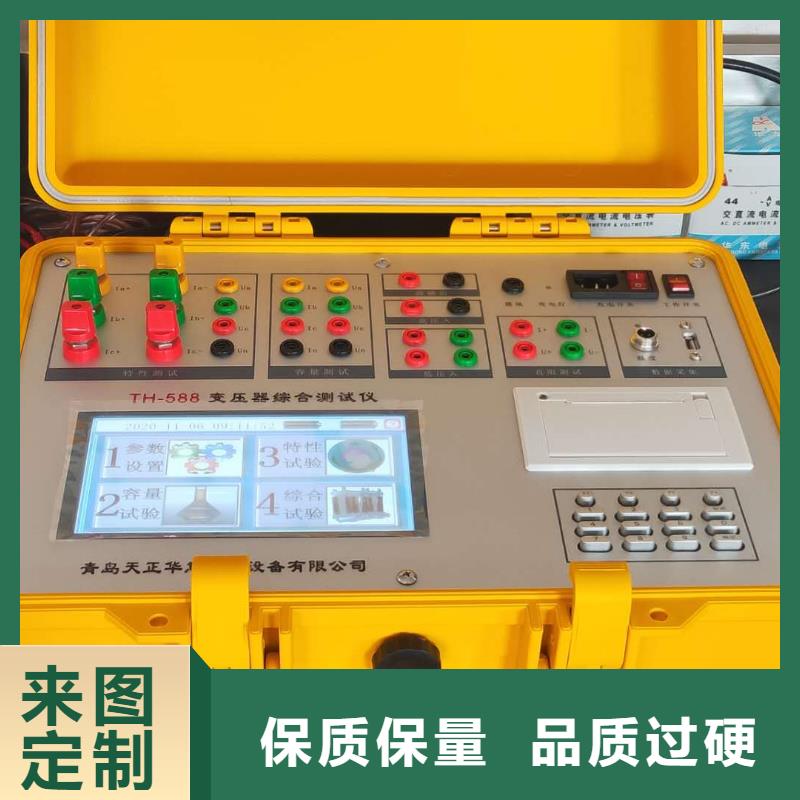

畢節變壓器測試臺變壓器功率分析儀又名變壓器綜合參數測試儀、變壓器空負載損耗測試儀，按照 JB／T501－91《電力變壓器試驗導則》和GB1094－96《電力變壓器》的技術標準要求 能同時測量單相或三相變壓器的交流電壓有效值、電壓平均值、電流有效值、有功功率、功率因數和頻率等電量參數。智能化、專業化設計 適用于各類變壓器空載、負載、感應等試驗的測試。我公司推出便攜式（便于戶外測試攜帶）和嵌入式（嵌入機柜）以供客戶選擇。根據所測被試品電流需求分為5A、50A、100A、200A等規格，還可根據客戶要求定制。1特點?采用 320×240點陣LCD顯示屏 多屏菜單式操作；?直接測量單相或三相電壓有效值、電壓平均值、電流有效值、有功功率、功率因數和頻率；?空載試驗時自動將空載損耗和空載電流折算到額定電壓條件下進行顯示；?負載試驗時自動將負載損耗和阻抗電壓折算到額定電流條件下進行顯示；?可按設定的溫度對負載損耗、阻抗電壓和短路阻抗進行折算并顯示；?可用PT、CT擴展測量范圍，按照設定的PT、CT比率 直接顯示初級電壓或電流值；?5A電流通道內置6A過流保險；?雙電流通道的機型內置一組高精度的電流互感器用于擴展電流測量范圍；?可設置試驗日期、變壓器出廠編號 并可斷電鎖存；?測量時可切換顯示相電壓和線電壓；?配有微型熱敏打印機和RS232接口；2 技術指標2.1工作電源?電壓：AC220V±22V?頻率：50Hz±0.25Hz2.2測量范圍?電壓：0-800V（可擴展為0-1200V）?電流：5A通道0-5A50A通道0-5/50A100A通道0-5/100A200A通道0-5/200A（可根據客戶要求定制電流通道）?頻率：45Hz-65Hz2.3測量精度?電壓：±(0.1％讀數＋0.1％量程)?電流：±(0.1％讀數＋0.1％量程)?功率：±(0.25％讀數＋0.25％量程)?功率因數：±(0.25％讀數＋0.25％量程)?頻率：±(0.25％讀數＋0.25％量程)

畢節變壓器測試臺圖片僅供參考這是全自動 手動沒有電腦及打印機設計前言1．數據監測采用國際標準的全數據監測，采用高精度功率分析儀測量，保證了數據的準確性，該功率分析儀為我公司自主研發，自行生產，已經成功運行在變壓器質量檢測中心。2．系統保護采用硬件以及系統互鎖等多重保護，臺體采用分體式設計，控制部分采用一次線路和二次控制線路分開設計，大大提高了對試驗人員、被試產品的性。3．本系統采用三表法試驗原理，互感器為三只0.05級的單相獨立系統，大大提高了試驗的穩定性和試驗精度。（目前市場多采用兩只互感器，只可兩表法測量）。4．在試驗升壓情況下，由于感應式調壓器由電機與蝸輪蝸桿傳動，在調壓過程中有很大的慣性，特別是在做工頻耐壓和空載試驗時，試驗電壓很難控制。我司采用變頻調速的方式，電機速度可以人為隨意調節快慢。大大提高了工作效率以及試驗數據的準確性。5．本系統電壓等級設定為10kV，變壓器的修理之后的大修出廠試驗。6．本系統也可以進行變壓器諧波分析試驗。（空負載特性測試儀具備此功能）。章項目概況1.1甲方采購乙方所生產的設備試驗對象必須滿足如下要求：■10kV普通配電變壓器和特種電力變壓器，容量三相1000kVA及以下。1.2甲方采購乙方所生產的設備試驗對象必須滿足如下電壓等級要求：被測試變壓器考慮阻抗為4.5％以內，電壓等級為■高壓側10kV等?！龅蛪簜龋?.1kV～0.4kV。1.3甲方采購乙方所生產的設備試驗對象必須滿足如下被測試品容量要求：■高壓側電壓等級10kV容量1000kVA及以下的試品。1.4甲方采購乙方所生產的設備試驗對象必須滿足如下被測試品以下試驗項目的要求：1.4.1例行試驗（部分）■變壓器空載電流百分比及空載損耗試驗；變壓器短路阻抗百分比及負載損耗試驗；■

<畢節>天正華意電氣設備有限公司 畢節變壓器綜合試驗臺廠家價格合理

畢節變壓器測試臺空載損耗及空載電流測量原理圖圖 6 的接線所測功率均包括電壓表和瓦特表的電壓線圈以及電壓互感器的損耗，這些損耗統稱儀表損耗，當它大到不容忽略時，應從測量損耗中扣除。振動式頻率表的讀數應在接近額定電壓時讀取，讀取功率時應切斷振動式頻率表接線。儀表損耗可用相同的試驗線路，斷開試品、施加相同的電壓（試品額定電壓），直接從瓦特表讀出。圖 6 的試驗線路要特別注意電壓互感器、電流互感器的極性及瓦特表電壓端子和電流端子的極性。三相功率應是兩瓦特表或三瓦特表的代數和。空載試驗所用電流及電壓互感器的精度應不低于 0.2 級，所用儀表的精度應不低于 0.5 級。功率測量應采用小于 0.2 低功率因數的功率表。圖 6（a）、（c）測量電壓取于產品，測量功率沒有線路損耗。圖 6（b）、（d）、（e）、（f）所測量的功率不但包括儀表損耗，而且還包括線路損耗，當它大到不容忽略時，也應從測量功率中減掉。線路損耗的數值可以從下列兩種方法之一中選擇：a）斷開試品、將試驗線路的端部短路，施加三相電流的平均值，從瓦特表中讀取。b）用試驗電流的平方與三相試驗線路電阻的乘積計算得出。圖 6 給出的是用電壓表、電流表和瓦特表進行測量，也可以用功率分析儀進行測量，一般使用功率分析儀測量準確度較高；因為儀器本身的度較高，可以準確地依據平均值電壓采集數據，避免因儀器指針晃動、試驗人員讀數等引起的隨機誤差。功率分析儀接線方法可依照儀器使用說明書進行。當試驗電壓三相不對稱度小于 2％時，可以三個線電壓的算術平均值或 a—c間的線電壓為準施加電壓，測量空載數據。如果三相的不對稱度大于 2％、但不超過 5％時，可分別以 a—b、b—c、c—a 為準施加電壓，試驗數據取三次試驗的算術平均值。試驗中如認為產品有剩磁，則必須退磁，以剩磁對空載試驗結果的影響。當電壓波形畸變，即平均值電壓表與方均根值電壓表讀數不同時，試驗電壓應以平均值電壓表（該表的刻度具有同一平均值的正弦波形方均根值）讀數為準，令平均值電壓表的讀數為 U′ 。

<畢節>天正華意電氣設備有限公司 畢節變壓器綜合試驗臺廠家價格合理
<畢節>天正華意電氣設備有限公司

畢節變壓器測試臺 變比組別、直流電阻試驗變比組別測試點擊變比組別試驗選項，進入圖3 界面。圖3變比組別測試1.測量類型：三相變壓器的測試；環境溫度、環境濕度：可以對于當前溫度和濕度下的測試結果進行保存，便于以后查詢和換算。2. 接線方式：將測試線夾頭按照低壓黃綠紅和高壓黃綠紅順序夾至 變壓器三相低壓側和高壓側；3. 試驗操作步驟：點擊“開始測試”按鈕，然后軟件會接受返回的數據顯示在對應的分接檔位。4. 注意事項：該試驗，銘牌信息參數設置中的分接檔位和分接間距對于儀器的測試結果有著直接聯系，請設置時按照被試變壓器的實際參數進行設置。直流電阻測試點擊直流電阻試驗選項，進入圖4 界面。圖4 直流電阻試驗1. 數據顯示：界面中左邊為CH1通道（高壓通道），右邊為CH2通道（低壓通道），顯示使用的電流和測試結果電阻值。 通道、電流檔位選擇：高壓通道，勾選后，啟動此通道，低壓通道，勾選后，啟動此通道。下拉選擇電流檔位。分接選擇：需要下拉選擇當前測試被試品的分接檔位，便于記錄相應檔位的數據。環境溫度、環境濕度：可以對于當前溫度和濕度下的測試結果進行保存，便于以后查詢和換算。2. 接線方式：將測試線夾頭按照低壓黃綠紅和高壓黃綠紅順序夾至 變壓器三相低壓側和高壓側；3. 試驗操作步驟：3.1.選擇好啟動通道和電流檔位，將“環境溫度”“環境濕度”進行填寫；3.2.點擊“開始測試”，然后等待儀器返回數據即可，點一次“開始測試”，可以完成這一個分接所有的阻值測試。第四章 空載損耗試驗操作說明與工作原理此試驗可以與“90％和110％額定電壓的空載損耗試驗”一起完成。點擊空載損耗試驗選項，進入圖5 界面。圖5空載損耗試驗試驗參數會根據銘牌參數自動導入，不需要作改動低壓空載損耗測試（界面如圖5）1. 數據顯示：界面中“試驗數據”欄目中顯示實時的三相有效值電壓及其平均值、三相平均值電壓及其平均值、、三相有功功率及其功率和、波形因數、空載電流％、空載損耗以及試驗頻率；“空載試驗數據記錄”保存已提取的試驗數據；2. 接線方式：將測試線夾頭按照 a、b、c 順序夾至變壓器三相低壓套管，高壓側開路；3. 試驗操作步驟（CT/PT檔位根據產品參數自動選擇）：3.0.選擇額定電壓3.1.點擊 “開始測試”，軟件會自動吸合接觸器，自動升壓，自動保存數據，自動降壓，自動斷開接觸器，自動停止。

畢節變壓器綜合試驗臺廠家價格合理

畢節變壓器測試臺 高壓空載損耗測試高壓空載損耗測試界面及流程與低壓空載損耗測試基本相同，不同之處為高壓試驗啟動“中間變壓器”?？蛰d損耗及空載電流的測量的原理（a）空載損耗及空載電流是變壓器運行的重要參數，通過測量驗證這兩項指標是否在 標準或產品技術協議允許的范圍內，以檢查和發現試品磁路中的局部缺陷和整體缺陷?？蛰d損耗及空載電流的測量，應從試品各繞組中的一側繞組（一般為低壓繞組）線端供給額定頻率的額定電壓（應盡可能為對稱的正弦波電壓），其余繞組開路；如果施加電壓的繞組是帶有分接的，則應使分接開關處于主分接的位置；如果試品繞組中有開口三角形聯結繞組，應使其閉合。運行中的地電位處（分級絕緣變壓器其中性點、鐵心、拉帶等）和油箱或外殼應可靠接地。測量時變壓器的溫度應接近于試驗時的環境溫度。空載試驗時按圖6 的接線進行。單相變壓器參照圖6（a）和（b）的接線，三相變壓器參照圖 6（c）、（d）、（e）、（f）的接線；其中（f）為yn 或 zn 聯結繞組的接線；三相變壓器與單相變壓器空載試驗時，均需測量電壓方均根值、平均值和頻率；施加電壓以平均值（方均根值刻度）為準。

<畢節>天正華意電氣設備有限公司 畢節變壓器綜合試驗臺廠家價格合理

畢節變壓器測試臺、產品性能我公司生產的電力變壓器測試臺裝置TH-III具備如下功能（測試項目）：?變壓器空載特性試驗（空載損耗、空載電流占額定電流的百分比）；?變壓器負載特性試驗（負載損耗、阻抗電壓百分比；可以自動進行溫度換算和30％及以上全電流下的負載損耗測試）；?電力變壓器直流電阻試驗 ?變壓器變比組別試驗?變壓器工頻耐壓試驗；?變壓器倍頻耐壓試驗；?變壓器絕緣電阻和極化指數試驗?環境溫濕度測試功能；五、系統參數（技術條件）5.1變壓器綜合測試臺外觀：規格尺寸：臺體顏色：臺體圖片（僅作參考）：1變壓器綜合試驗臺參考圖片 僅供參考根據參數而不同5.2變壓器功率分析儀，滿足單相、三相測量，其性能指標要求如下：?電壓測量范圍 30V—700V電流測量范圍0.25A—5A精度0.1級；?功率U＊I 精度0.3級；?功率因數0.020--1.000，精度0.1級；?頻率40—70Hz，精度0.1級；?三相總功率P；?空載電流I。％； ?空載損耗P。；?負載損耗PK；?阻抗電壓UK；?三相功率值Pa(Pab)、Pb、Pc(Pbc)；?三相平均線電壓Un；?三相平均電流In。5絕緣性能 電路與外殼間電壓為1000V DC時，2000MΩ5.4變壓器直流電阻測試裝置?使用條件：環境溫度：-10℃～40℃；?測量精度：0.2級，分辨率：1μΩ； ? 恒流源： 20A(1μΩ～4Ω)、5A（1μΩ～20Ω）、0.1A（20Ω～20KΩ）。5.5變比測試儀應滿足如下指標 ?變比測量范圍：1～5000 ；?組別：1～12；?精度：0.2級；?電源：AC 220V±10％，50Ｈz、?環境濕度：＜95％；?環境溫度：-5℃～＋40℃，
