1、光伏發電系統結構  本文在研究時采用的光伏發電系統等效框圖如圖1 所示。其中太陽能電池板用于將太陽輻射的能量轉化為直流電勢，其具體參數及非線性特性等由生產商提供。直流電勢須經由DC/DC升壓模塊以

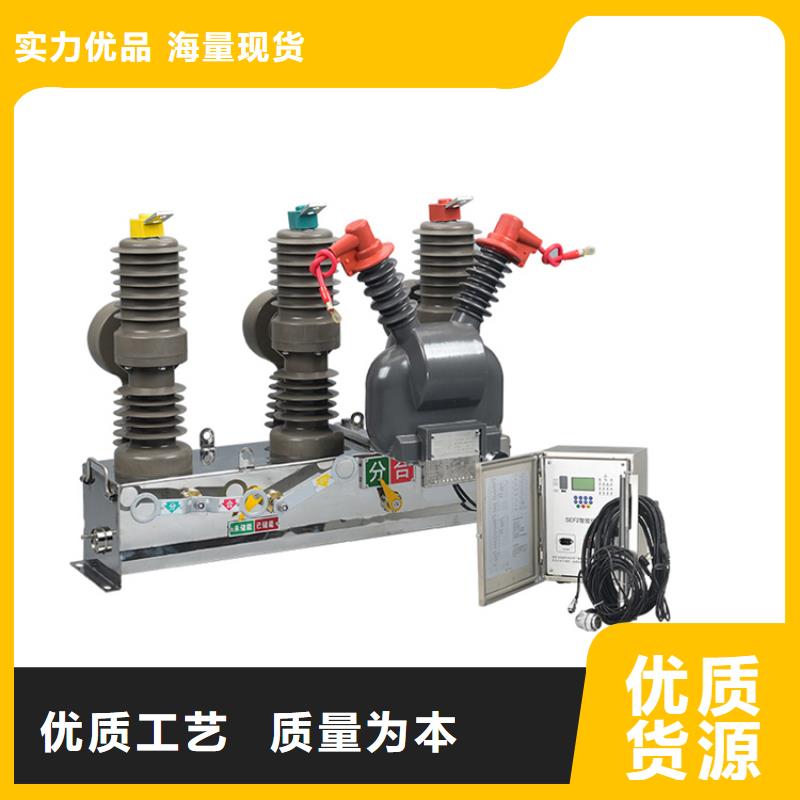

及DC/AC 逆變器轉換為合適的交流電力輸送給電氣網絡。圖中的LC 濾波器主要作用是用于限制逆變器得到的交流電中的諧波失真等非線性干擾。  真空斷路器利用真空作為滅弧介質以及滅弧后觸頭間的絕緣介質，得益于其高真空環境，觸頭間的介電常數是標準大氣壓下的十倍以上，因此其電流截斷能力也遠強于普通斷路器。然而正因其較強的電流截斷能力，真空斷路器在操作時易產生較高的過電壓，當電路中存在電機、變壓器、

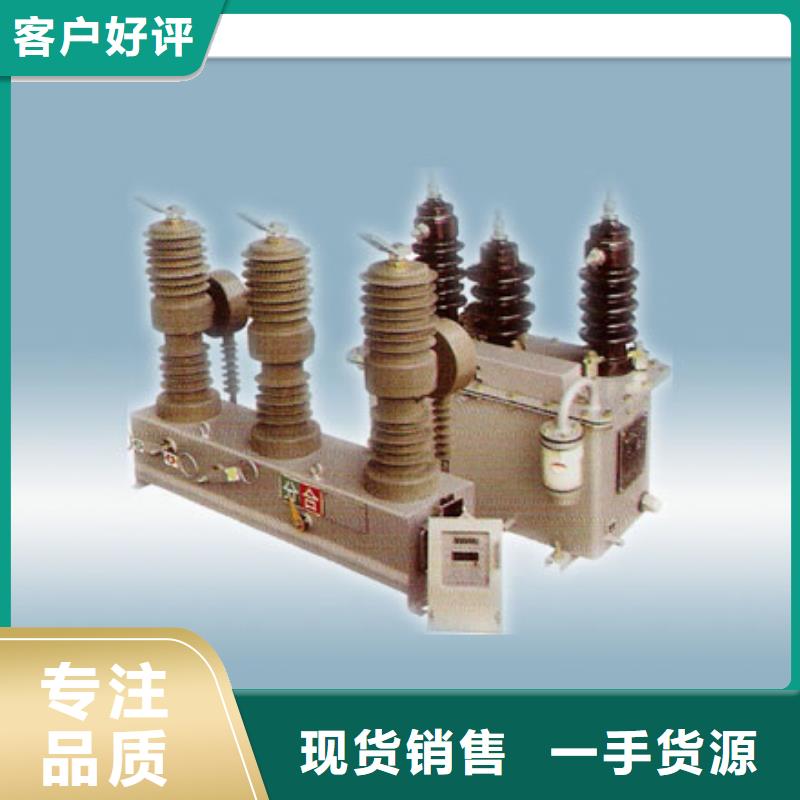

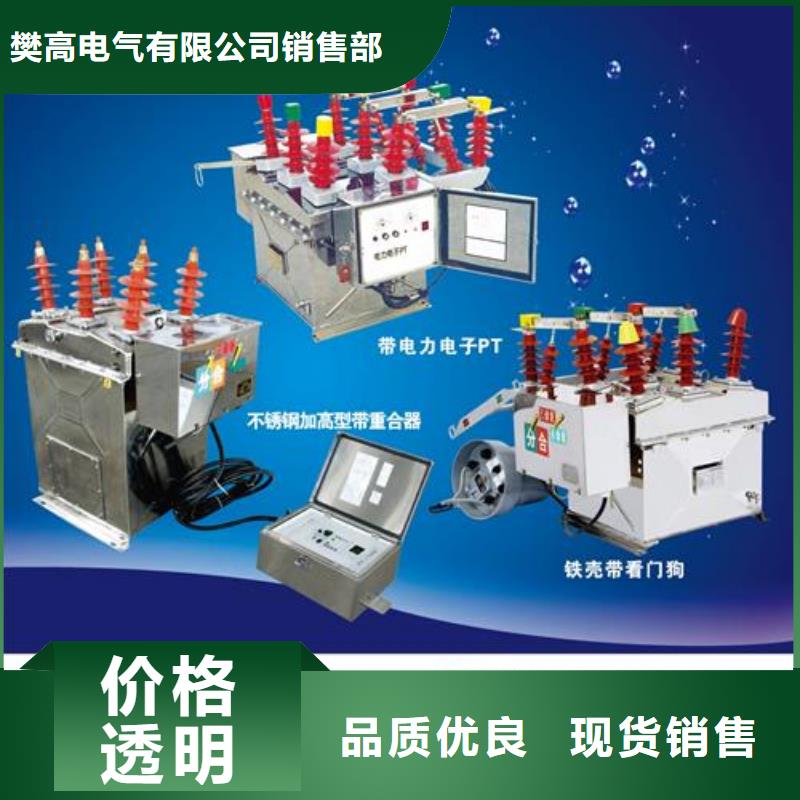

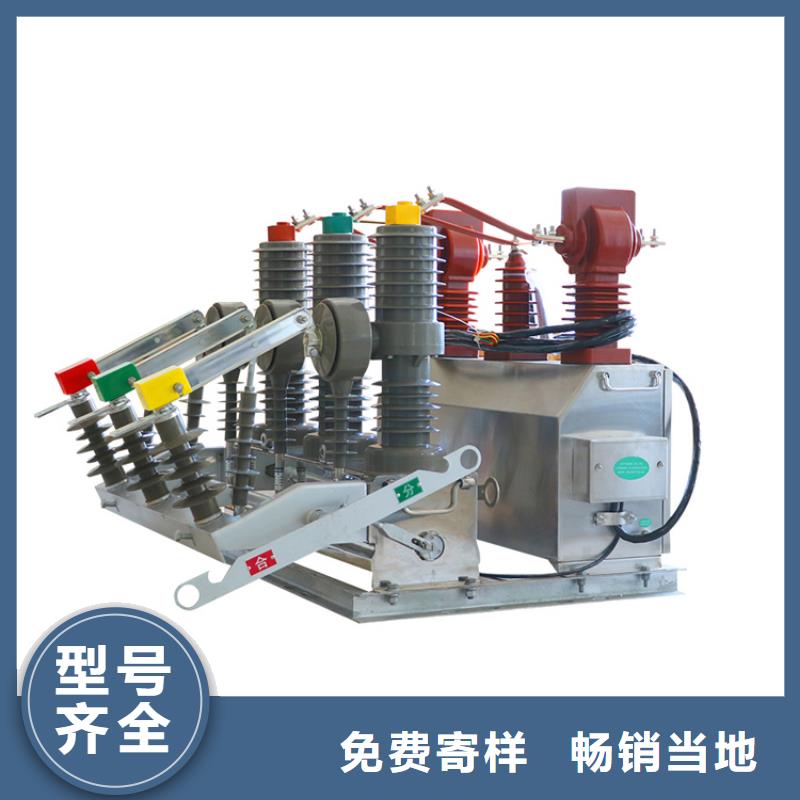

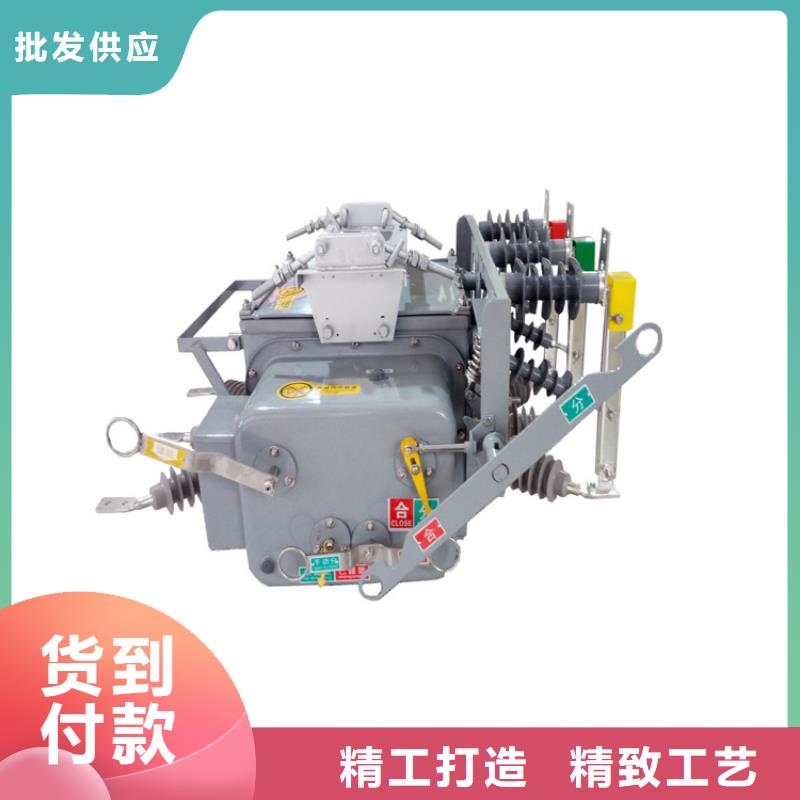

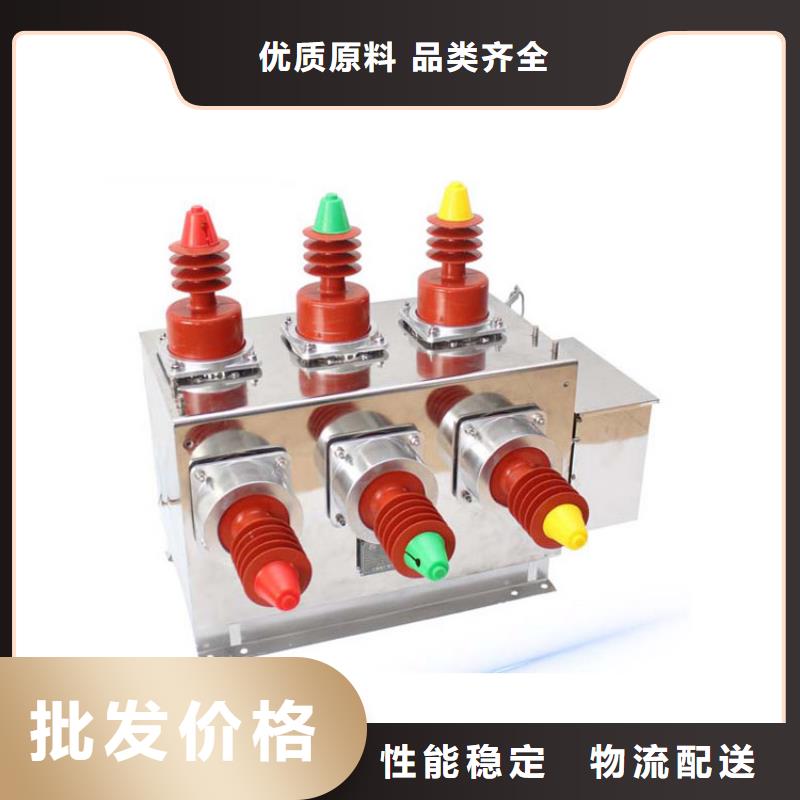

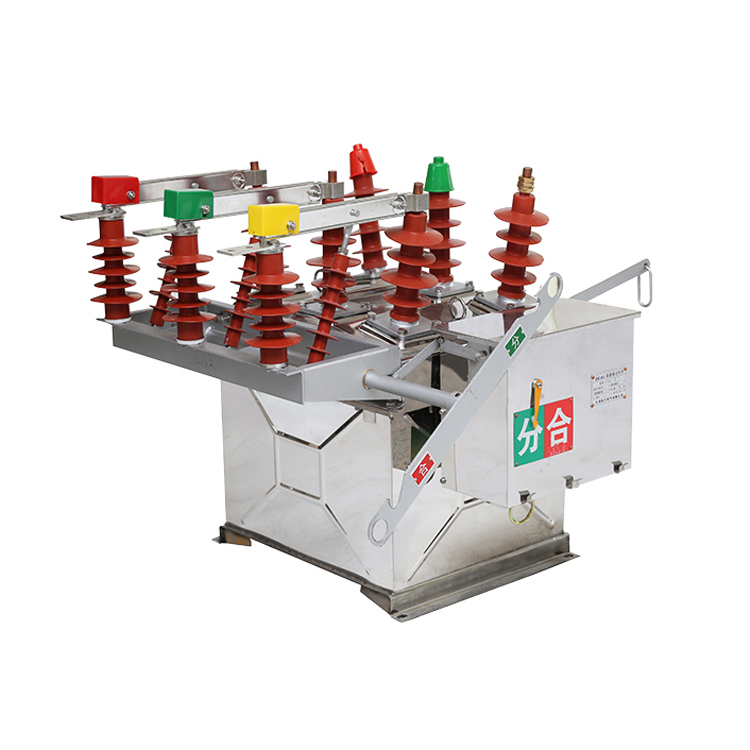

電抗器等高電感元件時，容易在這些元件兩端形成瞬態高壓，損壞電路。隨著城市化進程的加速，大型生活小區的形成以及工業生產的集團化和規模化，為提高供電質量，減少線路損耗，需要高壓送電直接進入市區的負荷中心，因而要求大量使用占地面積小、可靠的高壓開關———真空開關。  真空開關是一種以氣體分子極為稀少，絕緣強度很高的真空空間為熄弧介質的新型開關。其觸頭是在密封的真空滅弧室內分、合電路的，切斷電
流時，僅有金屬蒸汽離子形成的電弧，而無氣體的碰撞游離，因金屬蒸汽離子的擴散及再復合過程非常迅速，從而能快速滅弧和恢復原來的真空度，可承受多次分、合閘而不降低開斷能力，并且不產生高壓氣體及有毒氣體。因此具有：①體積小，重量輕；②動作快，開斷容量大；③適合頻繁操作;④無火災及危險，不污染環境；⑤壽命長，維修工作量少等優點。  真空開關的工藝水平適合我國企業的制造現狀，價格相對較低，非常適合我國
的國情，因此得到了普遍的應用。據統計，我國目前在10kV 級斷路器中，真空開關占到80%以上。在35kV 級，近幾年也占到40%以上。但是，由于真空開關依賴真空實現快速滅弧開斷，在檢測中也較多出現真空滅弧室漏氣、機械特性失調、溫升過高等不合格現象，因此在應用真空開關時必須處理好這幾個關鍵問題。1、真空室漏氣  真空滅弧室是真空開關的核心部件， 它是采用玻璃或陶瓷作支撐及密封，內部有
動、靜觸頭和屏蔽罩，室內有負壓，

空滅弧室按照開關型式不同有外屏蔽罩式陶瓷真空滅弧室、中間封接杯狀縱磁場小型化真空滅弧室、內封接式玻璃泡滅弧室，其基本結構如下：①氣密絕緣系統(外殼)由陶瓷、玻璃或晶玻璃制成的氣密絕緣筒、動端蓋板、定端蓋板、不銹鋼波紋管組成的氣密絕緣系統是一個真空密閉容器。為了保證氣密性，除了在封接式要有嚴格的操作工藝，還要求材料本身透氣性和內部放氣量小。②導電系統由定導電桿、定跑弧面、定觸頭、動觸頭、動跑弧面、動導電桿構成。觸頭結構大致有三種：圓柱形觸頭、帶有螺旋槽跑弧面的橫向磁場觸頭、縱向磁場觸頭。目前采用縱磁場技術，此種滅弧室具有強而穩定的電弧開斷能力。③屏蔽系統屏蔽罩是真空滅弧室中不可缺少的元件，并且有圍繞觸頭的主屏蔽罩、波紋管屏蔽罩和均壓用屏蔽罩等多種。主屏蔽罩的作用是：a防止燃弧過程中電弧生成物噴濺到絕緣外殼的內壁，從而降低外殼的絕緣強度。b改善滅弧室內部電場分布的樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。均勻性，有利于降低局部場強，促進真空滅弧室小型化。c冷凝電弧生成物，吸收一部分電弧能量，有助于弧后間隙介質強度的恢復。 [2] 操作機構按照斷路器型式不同，采用的操作機構不同。常用的操作機構有簧操作機構、CD10電磁操作機構、CD17電磁操作機構、CT19簧儲能操作機構、CT8簧儲能操作機構。 [2]

分、合閘時間一般在斷路器出廠時已調好，無須再動。當斷路器用在發電系統并在電源近端短路時，故障電流衰減較慢，若分閘時間很短，這時斷路器分斷的故障電流就可能含有較大的直流分量，開斷條件更為惡劣，這對斷路器的開斷是很不利的。所以用于發電系統的真空斷路器，其分閘時間盡可能設計長些為宜。回路電阻回路電阻值是表征導電回路的聯接是否良好的一個參數，各類型產品都規定了一定范圍內的值。若回路電阻超過規定值時，很可能是導電回路某一連接處接觸不良。在大電流運行時接觸不良處的局部溫升增高，嚴重時甚至引起惡性循環造成氧化燒損，對用于大電流運行的斷路器尤需加倍注意。回路電阻測量，不允許采用電橋法測量，須采用GB763規定的直流壓降法。觸頭系統“真空斷路器”的觸頭常采取對接式觸頭。因為一般的真空斷路器在：原因理論分析表明，在吸合與分閘過程中，線圈只是瞬時通電，線圈通電領域的產品研發、生產、銷售和服務為一體的規模型企業，公司技術力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。時產生的熱量不足以引起溫度上升，即使連續多次分、合閘也不至于發生燒毀線圈現象。但現場曾多次發生分閘線圈燒毀事故，其原因大都是由于輔助觸頭接觸不良或分閘線圈吸合過程中銜鐵動作中途受阻、機械卡滯等原因引起線圈長時間通電且沒有完成分閘操作所致。通常的處理方法是更換輔助開關、調整分閘與合閘機械傳動部件或者是打磨輔助觸頭。有時合理調整輔助開關安裝位置、調節操作連桿對輔助開關的壓力和行程，也能使其接觸良好。二：處理方法為給故障診斷和分析提供依據，真空斷路器投入運行后應進行定期巡視檢查，有人值班的變電所或發電廠廠用真空斷路器每天當班巡視不少于1次，無人值守的變電所，可根據具體情況確定，通常每旬不少于1次。巡視檢查項目如下：1.分、合指示器指示是否正確，其指示應與當時實際運行工況相符。2.支持絕緣子有無裂痕、損傷，表面是否光潔。3.真空滅弧室有無異常（包括有無異常聲響），如果是玻璃外殼可觀察屏蔽罩的顏色有無明顯變化。4.金屬框架或底座有無嚴重銹蝕和變形。

斷路器直流電阻增大的關鍵因素則是觸頭電磨損和斷路器觸頭開距的變化。  5、斷路器合閘跳時間增大  一般情況下，真空斷路器合閘時常常會出現觸頭跳的情況，然而如果說跳的范圍超出了規定的話就會造成觸頭燒傷或者熔焊。簧性能下降、拐臂和軸磨損往往會導致真空斷路器合閘跳時間的增長。  6、斷路器中間箱ct表面對支架放電  要斷路器對支架放電是由于電流互感器(ct)表面產生的不
均勻電場。真空斷路器中間箱裝有電流互感器，當電流互感器不采取措施，在斷路器運轉時ct表面就會產生不平衡的電場。因此要盡可能的阻止這樣的情況的出現就要在互感器出廠之前在其表面涂上一層半導體膠，這樣就可以保證電場平衡均勻。在裝配斷路器時若半導體膠要是受影響出現剝落的話依然會使得斷路器工作過程之中互感器表面出現不均勻電場，由此造成互感器表面對支架放電。  7、斷路器滅弧室不能斷開  一般
狀況下，造成斷路器電路斷開，電流切斷的主要原因是手動分閘操作以及保護動作跳閘。真空斷路器的滅弧原理區別于別的類型的斷路器，因為該斷路器一般是將真空作為絕緣及滅弧介質。  真空泡的真空度要是無法滿足要求的話常常會促成真空泡內出現電離，這必然會導致電離子出現，電離子無疑將減弱滅弧室內絕緣作用，因為這些因素斷路器滅弧室就會一直處在連接狀態。  8、斷路器真空泡真空度降低  真空泡
的材質要是出現了故障常常說明真空泡本身也出現的細小的漏點。真空泡內波形管的材質或制作裝配工藝出現故障的時候，由于真空滅弧室使用時期不斷的加長和開斷的次數增加真空度就會慢慢的減少，當真空度下降到無法維持規定的度數的時候就會使得它自身的開斷能力減弱和耐壓水平降低。

---
