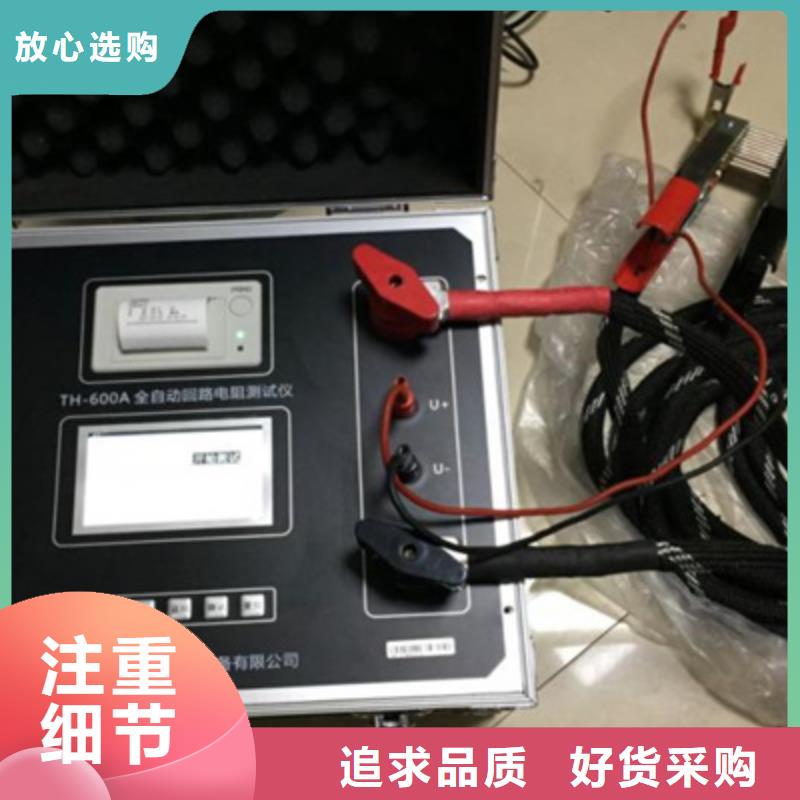

自貢回路電阻測試儀 注意：測試鉗的全部連接面應與試品可靠接觸，若發現接觸面有氧化現象，應首先去除接觸面的氧化層。1、接線方法：如圖六所示，將專用測試線按照顏色紅對紅，黑對黑，粗的電流線接到對應的I＋、I-接線柱扭緊，細的電源線插入到V＋、V-的插座內，兩把夾鉗夾住被測試品的兩端。2、測量：接圖六完成接線后，打開電源開關，選擇好測試時間進行測試，儀器會自動完成充電、穩流和電阻測量。七、措施1、操作者應具備一般電器設備或儀器的使用常識。2、測試結束后，按復位鍵，關掉電源開關。注意：嚴禁帶電拆裝各測試電纜。3、儀器出現不正常現象，首先按復位鍵，使儀器復位。4、對儀器進行維修必須由專業人員進行，不得自行處理。6、本儀器為測量回路電阻使用，不允許測量感性回路。八．售后服務儀器自購買之日起壹年內屬產品質量問題免費包修包換，終身提供保修和技術服務。如發現儀器有不正常情況或故障，請與公司及時聯系，以便為您安排便捷的處理方案。

自貢回路電阻測試儀 使用操作所有測試線接好以后，打開儀器電源，儀器初始化后進入“主菜單”屏，如下圖所示。編顯示日期時間。顯示外設和當前操作狀態。插入優盤時顯示此圖標。插入打印機時顯示此圖標。有藍牙設備連接時顯示此圖標。進行存儲信息查詢時顯示此圖標。儀器溫度過高時顯示此圖標儀器電量顯示，電量低時此圖標閃爍。編號 說明4 儀器主菜單操作區，通過方向鍵選擇相應功能，按“確認”鍵進入相應功能菜單。針對開關觸點等低阻試品進行回路電阻測試。查詢測試過程中保存的各組數據；在存儲查詢屏可以進行數據打印、轉存優盤等操作。設置儀器的日期、時間。需要密碼操作，不對用戶開放顯示儀器當前的軟件版本號；HV：顯示儀器當前的硬件版本號。選擇“回路測試”，按“確認”鍵進入“回路測試”屏 參數設置區域，通過“左右”鍵選擇這些參數，當這些參數被選定后，按“上下”鍵修改對應的參數。修改編號時，需要選中后按“確認”鍵進入修改狀態，按“左右”鍵移動光標，按“上下”鍵修改，按“確認”鍵或“取消”鍵完成修改。小提示光標在“電流”或“時間”選項，可按“確認”鍵將光標快速跳轉到按鈕啟動測量。設置本次試驗的輸出電0A/50A/80A/100A。測試時如果回路電阻超過對應檔位測量范圍，電流可能達不到設置電流，測試時應使用儀器配套的低阻測試線，并旋緊接線柱并夾緊測試鉗，以減小引線電阻。時間設置本次試驗的測試時間，擇“速”或“10/20/30/40/50/60秒”。“快速”：啟動后快速測試，測量結束后顯示數據。“～60秒”：啟動后達到設置時間后停止測試，測試過程中可隨時按“確認”鍵或“取消”鍵停止測試。小提示：建議使用“快速”測量以節省電池電量編號 設置本次試驗的試品編號。2 主顯示區，顯示被測的回路電阻值。小分辨率0.1μΩ，顯示位數四位半，單位μΩ/mΩ自動切換副顯示區，顯示被測試品的電壓值和電流值和測試時間顯示U＋/U-間的電壓，單位mV/V自動切換。顯示I＋/I-間的電流，單位mA/A自動切換。顯示實際測試用時間，單位秒光標在此處時，按“確認”鍵啟動測量。在測試過程中，儀器如果檢測到測試線接觸不良故障時，彈出故障提示框報警，并停止測量。儀器如果檢測到內部溫度過高時，彈出故障提示框報警，但不停止測量。“測試結果”屏如下圖。按“左右”鍵移動光標，按“確認”鍵執行所選操作。

<自貢>天正華意電氣設備有限公司 手持式回路電阻測量儀2023實時更新(今日/方案)

自貢回路電阻測試儀技術參數?輸出電流：200A、150A、100A、50A ?測量范圍：200A 0～1000uΩ150A 0～1400uΩ100A 0～2000uΩ50A 0～10mΩ?準 確 度：±（讀數×0.5％＋1uΩ）?分 辨 率：0.1uΩ?測量時間：快速，10～60秒可選?自動關機：5分鐘無操作自動關機?工作電源：內置鋰電池或外置充電器，充電器輸入100～240VAC，50Hz/60Hz?充電電壓：12.6V?充電電流：≤3A?主機尺寸：220mm ×168mm ×65mm?主機重量：1.6kg（不含測試線）四、使用條件?環境溫度：-10℃～50℃?環境濕度：≤85％RH?大氣壓力：70～106Kpa；?存儲溫度：－40℃～＋70℃五、面板介紹I＋、I-：電流輸出接線柱。V＋、V-：電壓輸入插孔。液晶屏：4.3寸工業級高亮度彩色液晶屏，顯示操作菜單和顯示測量結果。鍵 盤：用于各種功能的操作及參數設置。USB 接口：外接U盤，用來存儲測試數據。USB 方口：連接外置打印機。充電接口：使用儀器專用充電器進行充電。六、操作說明6.1 測試接線將兩個測試鉗夾到開關觸點或測試品兩端，I＋/U＋端子連接到紅色測試線，I-/U-端子連接到黑色測試線，其中粗線插片連接電流接線柱，I＋/I-，細線彈棒插入電壓接線柱U＋/U-。必須使用儀器配套的專用低阻測試線，電流接線柱要擰緊，測試夾要牢固夾持，已降低引線電阻，節省電池電量。如果測試中電流開路，儀器會停止測試并報警。6.2 智能電量管理儀器長時間未操作時，自動關機以節省電量；儀器帶低電量充電提示功能、過放保護功能。

<自貢>天正華意電氣設備有限公司 手持式回路電阻測量儀2023實時更新(今日/方案)

自貢回路電阻測試儀 概述 常規用途為了滿足回路電阻測量的需要，本公司開發研制了一款回路電阻測試儀。本儀器是一款創新型產品，產品體積小巧，手持式操作，電池供電，便于攜帶。產品主要應用于開關觸點的接觸電阻和其它微歐電阻的測量，測試速度快、準確度高。1.2 事項★本儀器戶內、戶外均可使用，但應避免雨淋、腐蝕氣體、塵埃、高溫等場所使用。★使用本儀器前一定要認真閱讀本手冊。★儀器的操作者應具備一般電氣設備或儀器的使用常識。★本儀表屬高精密儀表，應避免劇烈振動。★對本儀器的維修、維護和調試應由專業人員進行。★在測試過程中，禁止拆卸和移動測試夾和供電線路。產品信息2.1 突出優勢?輸出電流到100A，兩檔電流可選，測試量程范圍寬。?內置超大容量鋰電池，一次充電可進行600次以上測試。?測試簡單、操作方便，可連續工作8小時以上。?100A測試時，長測試時間可達60秒，滿足現場各種使用場景。?量程寬、精度高，100A時可達10mΩ。?具有開路提示、過熱保護等完善的保護功能。?菜單簡單友好，顯示數據清晰易讀，陽光下可清晰顯示。?5分鐘無操作自動關機。?具有本機存儲和U盤存儲，可存儲99組。?圖形界面、直觀簡潔、支持中英文切換。

<自貢>天正華意電氣設備有限公司 手持式回路電阻測量儀2023實時更新(今日/方案)

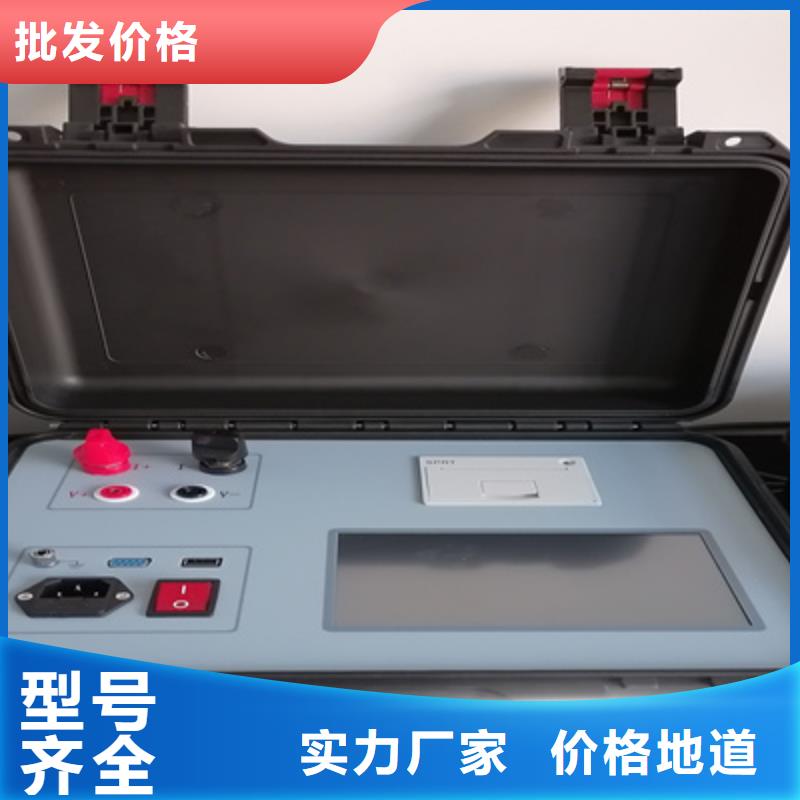

自貢回路電阻測試儀面板說明及接線圖2　圖２為標準單相的參考圖片，請以實物為準。三相測試儀的料物面板圖片完全不一樣。接地柱：連接大地的連接端。電源插座：接入AC220V電源，開關、帶保險絲，開關上帶有電源指示燈。接線柱：接線柱有四個端子，外部2個粗的端子接電流線，內部2個細的端子接電壓線。請按紅黑粗細一致接線，紅色為正，黑色為負。三相接線柱分ABC三相，區域顏色分A相黃色、B相綠色、C相紅色。 觸摸彩色液晶： 800X480像素點陣觸摸彩色液晶屏，在陽光和黑暗環境下都十分清楚。熱敏打印機：打印機是熱敏打印機，熱敏紙分正反面（一面可以打字，一面不能），打印內容在熱敏紙上只能存留三個月左右，不能用于存檔。RS232接口：RS232是與計算機相連的串口通信接口，標配是RS232接口（可選配改成RS485），通信協議為Modbus-RTU 標準協議（9600-N-1），需要PC上位機及通信協議可以聯系廠家免費獲得，不隨機附送。USB接口：此接口用于插U盤（不能用于連接電腦），可以導出試驗數據文件。GPI通用接口：GPI通用接口用來連接溫度傳感器，或外接線控和報警燈。注意事項：有一些簡短的提示語句和安裝接線圖。藍牙接口：藍牙可以與計算機連接，本機具有安卓系統的藍牙APP，需要APP可以聯系廠家免費獲得，不隨機附送。六、操作步驟說明操作步驟一般為：關機接線、開機、設置、測試、保存、打印、關機拆線七個步驟。(1)首先接線在關機的狀態下，請接好接地線，電源線，測試線。具體接線方式請參考幫助菜單里的“接線圖集”。大電流鉗要接夾牢，小電壓鉗要緊靠被測電阻的測量部分，兩把小電壓鉗處于兩把大電流鉗的內部。圖3(2)開機使用開機處于主界面如圖4：圖4 主界面右上顯示區： 首行顯示試驗時刻，試驗狀態：合格/超限/無效，K＝B/A或K＝C/A即為電阻之間的比較值。中間大號字體顯示電阻、電壓、電流。

---
