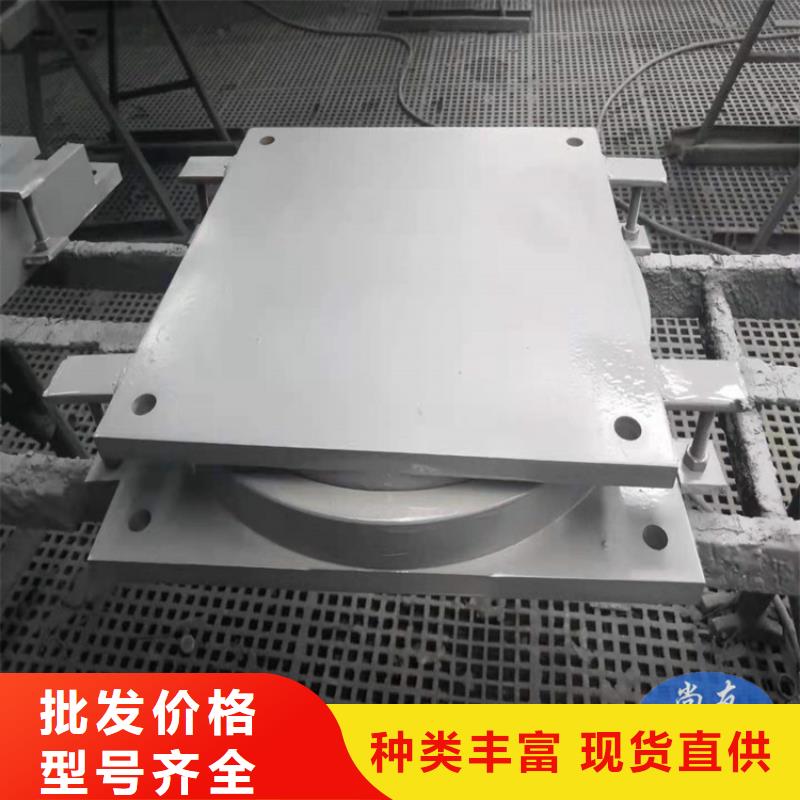

瑞誠FPQZ系列摩擦擺球型支座分為固定型、單向型、雙向型、柱面型，摩擦擺球形支座一般由上支座板、不銹鋼板、上耐磨板、球冠、下耐磨板、橡膠密封環、下支座板、限位裝置及錨固組件等組成。 FPQZ-GD型，通常設置于固定墩，其在正常工況下為固定支座，地震時限位環剪斷，球形支座雙向減隔震。 FPQZ-DX型，該支座可用作縱向活動型或橫向活動型，當用于縱向活動型時，其在橫橋向設有限位板，縱橋向可自由位移，地震時橫橋向限位板剪斷，支座雙向減隔震。 FPQZ-SX型，其在正常工況下可以任意方向活動，地震時雙向減隔震； FPQZ-ZM型，通常用于跨度較大的連續梁的活動墩，其在縱向活動為柱面，因此熱脹冷縮支座高度不變化，地震時橫向減隔震。 衡水瑞誠JZQZ摩擦擺球型球形支座的主要技術性能： 1、可承受豎向載荷； 2、具有抗豎向拉力的性能，保證豎向地震時上下結構不脫節； 3、具有抗水平力的性能，保證水平地震時不落梁； 4、可適應徑向、環向的位移要求； 5、可適應任意方向的轉角要求； 6、支座具用良好的減震性能； 7、支座整體性能好； 8、支座通過球面傳力，不出現力的縮頸現象，作用在上、下結構的反力比較均勻。

雙向活動球型支座，在順橋向和橫橋向兩個方向，均允許有水平位移，不承擔水平荷載；單向活動球型支座僅在單個方向允許有水平位移，承受單向水平荷載；固定支座各向無水平位移，承受各向水平荷載。上述三種型號的球型支座球形支座， 均允許在各個豎直面內發生轉動。 LQZ系列球型支座的技術性能 1、支座豎向承載力分34級： 1000、1500、 2000、 2500、 3000-100000kN; 也可根據用戶要求進行特殊規格的設計、制造。 2、球型支座可承受的水平力： GD固定支座各向、DX單向活動支座的限位方向向，為支座設計豎向承載力的10%。 多向活動(DX)支座各向、DX 單向活動支座活動方向的設計水平力為支座豎向設計承載力的5%。 3、設計轉角： 0.02rad. 4、活動支座設計摩擦系數： 常溫(-25C~60C )μ≤0.03 低溫(-40C~-25°C)μ≤0.05 5、支座設計位移： SX雙向活動支座和DX單向活動支座的順結構方向的主位移量設計位移為土100mm和士150mm，SX雙向活動支座的橫向位移量為土40mm，DX單向活動支座橫向位移限值為土3mm。當所需位移量不同時，可進行特殊設計； 6、溫度適用范圍： -40°C~+60°C。 7、球形支座使用環境： 支座根據使用環境可分為普通型(適用于一般大氣環境)和耐蝕型(適用于海洋大氣環境及重度污染大氣環境)，耐蝕型支座需在型號LQZ后加注(NS)以做標志。 8、對于有坡度要求的梁體，預制梁橋采用在球形支座上座板頂面設置楔形板的方式以適應梁體的坡度要求；現澆梁橋的坡度由梁底混凝土調整，支座本體不設坡度。

瑞誠拉壓球型鋼支座安裝注意事項（1）球形支座安裝前開箱檢查裝箱清單、原材料檢驗報告的復印件和產品合格證。是否符合圖紙要求，如不相符，不得使用。開箱后不得任意松動連接螺栓。 并不得任意拆卸支座。（2）支座與梁體及墩臺采用預埋螺栓連接，必要時亦可采用與預埋鋼板焊接，但將支座與預埋鋼板焊接時，要防止支座鋼體過熱，以免燒壞硅脂及聚四氟乙烯板。（3）支座安裝時，支座的相對滑動面應用、酒精仔細擦凈。不得夾有灰塵和雜質。然后表面均勻地涂滿硅脂潤滑劑。（4）球形支座安裝高度應符合圖紙要求。 要保證支座支承平面的水平及平整，支座支承面四角高差不得大于2mm.（5）安裝支座板及地腳螺栓時，在下支座板四角用鋼楔塊調整支座水平，并使下支座板底面高出橋墩頂面20-50mm，找正支座縱、橫向中線。使之符合圖紙要求后，用環氧砂漿灌注地腳螺栓孔及支座底面墊層。（6）環氧砂漿硬化后。 拆除支座四角臨時鋼楔塊，并用環氧砂漿填滿抽出楔塊的。（7）梁體安裝完畢后，或現澆混凝土梁體形成整體并達到圖紙規定強度后，在張拉梁體預應力之前，拆除上、下連接板，以防止約束梁體正常轉動，并及時安裝活動支座的橡膠防塵罩。
