異頻全自動介質損耗測試儀廠家現貨

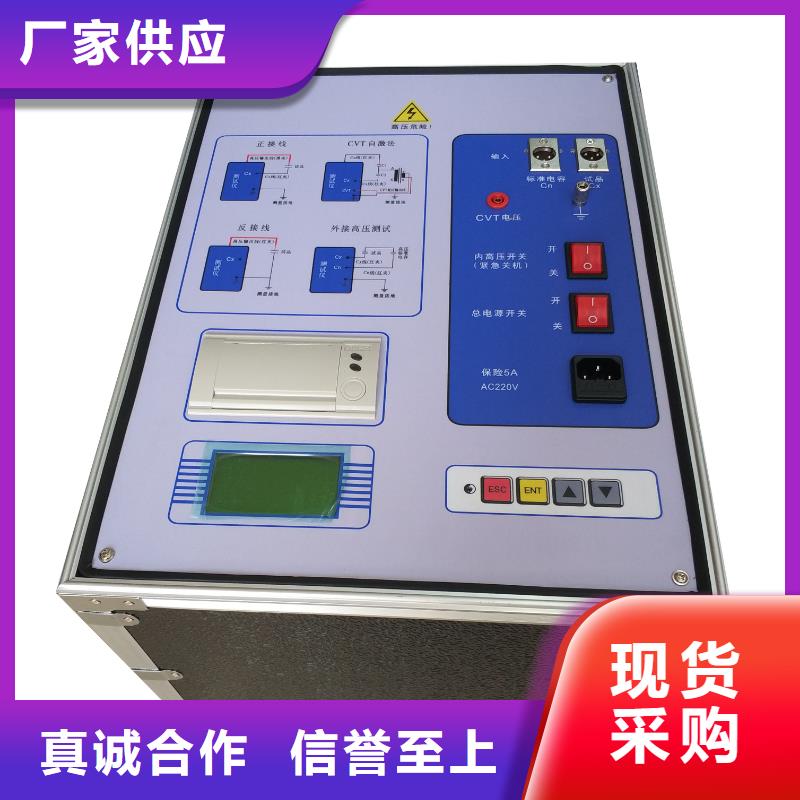

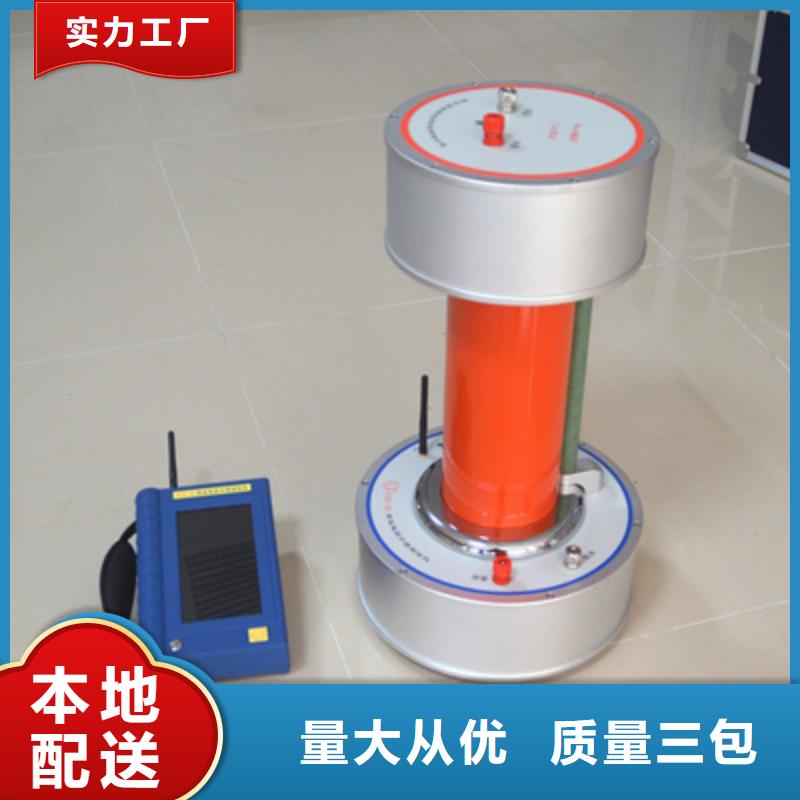

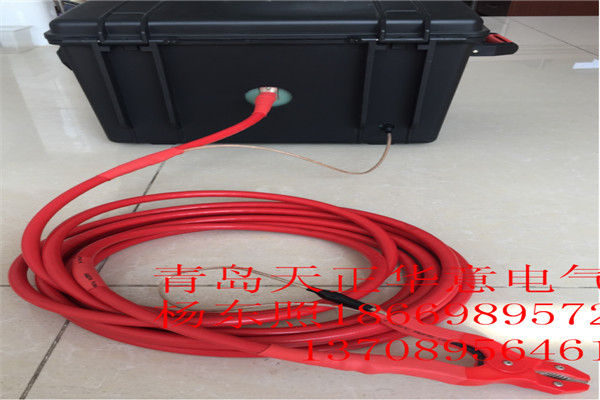

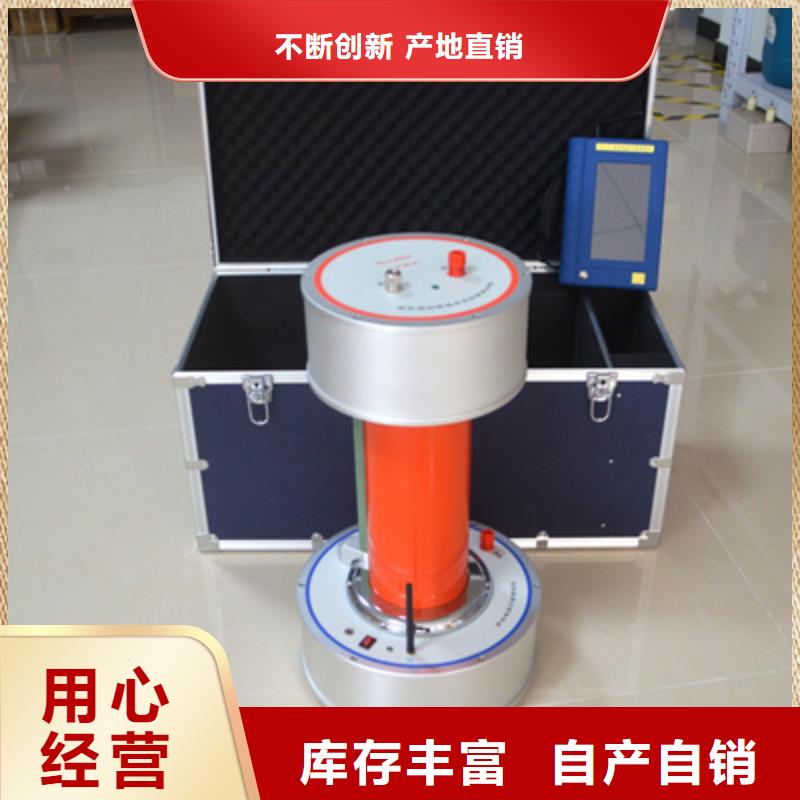

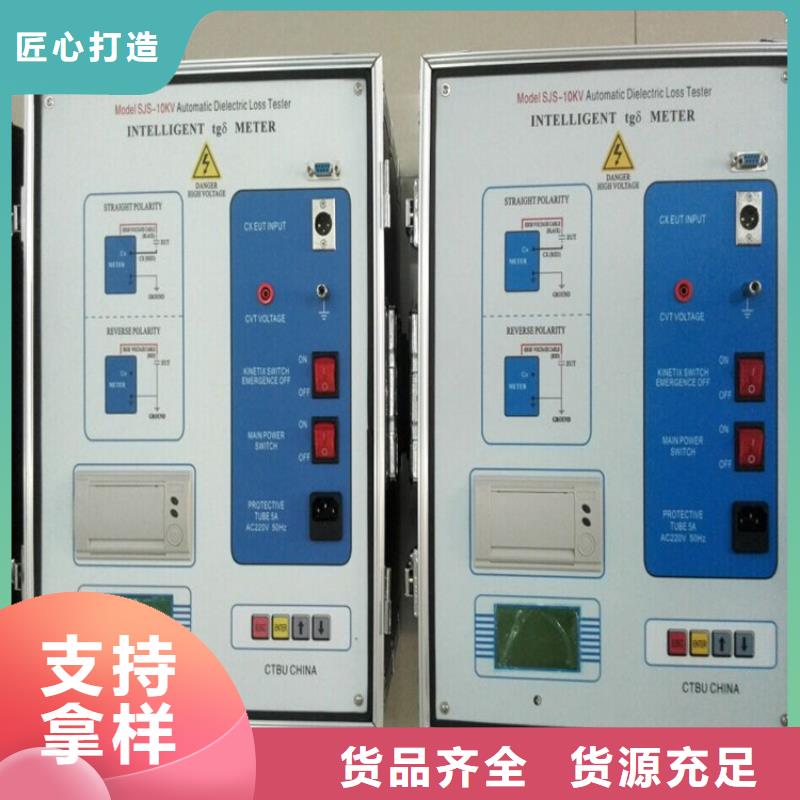

自貢介質損耗測試儀高壓電纜介損測試儀，主要針對大容量和高電壓容性設備，如高壓電機，高壓套管的出廠試驗，高壓電纜等，在采用外部大功率試驗變壓器或串聯諧振等外部加壓設備加壓的環境下，進行介損測試。儀器分為手持終端和測試主機兩部分。手持終端與測試主機之間采用2.4G無線通訊方式。可做正接法測試和反接法測試，正接法和反接法的電流測量量程均可達到2uA-15A的超寬范圍。外施高壓不同頻率可自適應測量，范圍可達30Hz-300Hz。儀器主要具有如下特點：?7寸彩色液晶顯示工業級電容屏儀器采用高端電容式觸摸7寸彩色液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都清晰明了。?超寬電流量程正接法和反接法電流測量量程都可以達到20uA-15A的超寬范圍，更大電流可定制。?超寬頻率范圍外施高壓頻率可達30Hz-300Hz的超寬范圍，自適應測量。?各種高電壓可定制外施高壓電壓能夠滿足各種高電壓環境，可根據用戶需求定制。?光纖高壓通訊測試主機高壓采樣與低壓采樣之間采用工業級光纖通訊模塊，在兼顧高低壓之間絕緣性能的同時又能程度保障測試數據的精度。?獨立手持操作終端手持終端與測試主機完全隔離采用2.4G無線通訊，整個測試過程中用戶只需在手持終端上操作即可，程度保障操作人員的人身。?

<自貢>天正華意電氣設備有限公司

自貢介質損耗測試儀功 能：打開此開關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線。注意：當電源錯誤接線使用交流380V輸入，打開此開關，此時液晶屏沒有亮，可以看到開關指示燈亮，并且可以聽到儀器內部發出蜂鳴聲音。此狀態時，儀器內部啟動保護模塊，請立即斷開電源，檢查電源接線。 4.4、電源輸入插座安裝位置：如圖4—1—④。功能：提供儀器工作電源。(AC 220V±10％)接線方法：使用標準插座與市電或發電機相連接。(發電機輸出零線接地)注意：電源插座內部帶有保險管保護裝置，不正常情況下可燒毀保險管保使儀器斷電，保護儀器內部。 4.5、標準電容器輸入Cn插座安裝位置：如圖4—1—⑤。功能：外接標準測試信號；正接法多通道測試為第1通道信號。接線方法：外標準測試時電纜芯線接標準電容測試端，電纜屏蔽層接標準電容器屏蔽極。外標準測試時不管是正接法還是反接法測量，標準電容器接線方法不變。此方式用于外接高電壓等級標準電容器，實現高電壓介質損耗測量。4.6、試品低壓輸入Cx插座安裝位置：如圖4—1—⑥。功能：正接法單通道輸入被試品測試信號；正接法多通道測試為第2通道信號。接線方法：插座中心連接黑色信號線芯線；金屬外殼接黑色信號線屏蔽層；正接法時芯線接被試品低壓信號端，若被試品低壓信號端有屏蔽極（如低壓端的屏蔽環），則可將屏蔽層接于屏蔽極，無屏蔽極時屏蔽層懸空。注意： 在啟動測試的過程中嚴禁拔下插頭，以防被試品電流經人體入地。 用標準介損器或標準電容器檢測正接法精度時，應使用全屏蔽插頭 連接介損器或標準電容器，否則暴露的芯線可能受到干擾引起誤差。

異頻全自動介質損耗測試儀廠家現貨 <自貢>天正華意電氣設備有限公司
<自貢>天正華意電氣設備有限公司

自貢介質損耗測試儀 注 意：如果打開高壓盒電源開關指示燈不閃爍，可能是電池沒電了，需要充電。4.9、高壓測量接線柱安裝位置：如圖4—2—⑨。功 能：反接法測量時，被試品的測量輸入插座。注 意：高壓小于等于12 kV，電流小于等于15A。4.10、高壓接線柱安裝位置：如圖4—2—⑩。功 能：測試高壓接線柱，反接法測量時被試品的高壓屏蔽極。注 意：高壓小于等于12kV。4.11、高壓盒電源開關和充電插座安裝位置：高壓盒底面，如圖4—2—11。功 能：高壓盒電源開關和充電插座。注 意：高壓盒內置鋰電池電量可以在手持終端主界面查看。不使用時請及時關閉電源開關，以免電池掉電。充電必須使用原廠自帶充電器，充電電壓12.6V電流小于等于3000mA，充電插座嚴禁短路。4.12、低壓盒電源開關安裝位置：如圖4—2—12。功 能：低壓盒電源開關。注 意：不使用時請及時關閉，以免電池掉電。4.13、低壓盒電源指示燈安裝位置：如圖4—2—13。功 能：打開低壓盒電源開關則指示燈一直亮。注 意：如果打開高壓盒電源開關指示燈不亮，可能是電池沒電了，需要充電。4.14、低壓盒充電插座安裝位置：如圖4—2—14。功 能：低壓盒內置鋰電池充電插座。注 意：電池電量可以在手持終端主界面查看。充電必須使用原廠自帶充電器，充電電壓12.6V電流小于等于3000mA，充電插座嚴禁短路。4.15、測試主機2.4G天線插座安裝位置：如圖4—2—15。功 能：手持終端與測試主機之間的無線通訊。注 意：必須使用2.4G天線，開機之前請檢查天線是否插好擰緊。4.16、低壓測量接線柱安裝位置：如圖4—2—16。功 能：正接法測量時，被試品的測量輸入插座。注 意：電流小于等于15A。4.17、接地接線柱安裝位置：如圖4—2—17。功 能：測試主機接地接線柱，正接法測量時被試品的低壓屏蔽極。

自貢介質損耗測試儀方便PT，CT二次做交流耐壓，400V低壓系統做耐壓試驗。11、能夠識別外接高壓電源頻率40Hz~70Hz，允許用工頻電源或串連諧振電源做大容量高電壓介損試驗。12、具有CVT測試功能，可實現CVT的自激法測試，可設置高壓電壓/電流、低壓電壓/電流4個保護限制，確保人身、設備。13、測試CVT時候，不僅能夠自動測試C1和C2的電容值和介損值，而且能夠測試CVT設備的總電容和介損值14、具有CVT變比測量功能。可測量CVT變比、極性和相位誤差。15、具有四通道同時測量功能，方便測試變壓器三相和中性點套管。16、自帶熱敏打印機可打印輸出，帶日歷時鐘方便用戶出測試報告 帶有U盤輸出。17、帶計算機接口。一臺計算機可控制32臺儀器，可集成到綜合高壓試驗車上實現測量、數據處理和報表輸出。18、接地保護功能，當儀器不接地線或接地不良時，儀器不進入正常程序，不輸出高壓。過流保護功能，在試品短路或擊穿時儀器不受損壞。19、觸電保護功能，當儀器操作人員不小心觸電時候，儀器會立即切斷高壓，保障試驗人員的.四、技術指標準確度：Cx±（讀數×1％＋1pF）tgδ:±（讀數×1％＋0.00040）抗干擾指標： 變頻抗干擾，在200％干擾下仍能達到上述準確度電容量范圍：內施高壓：3pF～60000pF/10kV 60pF～1μF/0.5kV外施高壓：3pF～1.5μF/10kV60pF～30μF/0.5kV分辨率：0.001pF，4位有效數字tgδ范圍：不限，分辨率0.001％，電容、電感、電阻三種試品自動識別。試驗電流范圍：10μA～5A內施高壓：設定電壓范圍：0.5～10kV(可定制12kV) 輸出電流：200mA升降壓方式：電壓隨意設置。比如5123V。試驗頻率： 40-70Hz單頻隨意設置。

自貢介質損耗測試儀高速采樣信號儀器內部的逆變器和采樣電路全部由數字化控制，輸出電壓連續可調。?多重保護可靠儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器、可靠。儀器還具備設置接地檢測功能，確保不接地設備不允許操作啟動測試。現場誤接電源380V，具有報警功能，可保護儀器不損壞。?CVT測試一步到位該儀器還可以測試全密封的CVT（電容式電壓互感器）C1、C2的介損和電容量，實現了C1、C2的同時測試。該儀器還可以測試CVT變比和電壓角差。?LCR全自動測量全自動電感、電容、電阻測量，角度顯示。二、工作原理在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變為熱能產生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間成在相角差ψ，ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路(Cx)，如圖2—1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位差，再由數字信號處理器運用數字化實時采集方法，通過矢量運算得出試品的電容值和介質損耗正切值。

<自貢>天正華意電氣設備有限公司 異頻全自動介質損耗測試儀廠家現貨

自貢介質損耗測試儀．為保證測量精度，特別當小電容量試品損耗小時，一定要保證被試設備低壓端（或二次端）絕緣良好，在相對濕度較小的環境中測量；8．在進行大電容試品實驗時，儀器的接地與被試品接地，不應該在同一接地點，以防接地放電時反擊電壓或者流動波影響儀器的；9．儀器自帶有升壓裝置，應注意高壓引線的絕緣距離及人員；10．儀器應可靠接地，接地不好可能引起機器保護或造成危險。11．儀器啟動后，除特殊情況外，不允許突然關斷電源，以免引起過壓損壞設備；12．儀器所配（HVx）專用高壓電線雖出廠時已檢測合格，但測量時仍需遠離人體及低壓測試線（Cx）；高壓芯線與高壓屏蔽線均不允許接地和測試回路的低電位部分。CX輸入線的芯線和屏蔽線均不允許接觸測試回路的帶高壓部分。13．儀器應注意防潮，防劇烈振動；14．當現場干擾較大，用單頻無法得到確定結果時，應使用異頻測量，其它情況應使用單頻測量。15．當發出測量指令后，較長時間（1分鐘）屏幕上不出現測量結果，有可能是試品電容太大或死機造成，重新開機后降低測量電壓再測。16．試品短路將無法測量，儀器自動保護。17．打印機頭上方出紙口處伸出一段時，按一下按鍵停止走紙。打印紙允許往外拉。

<自貢>天正華意電氣設備有限公司
異頻全自動介質損耗測試儀廠家現貨

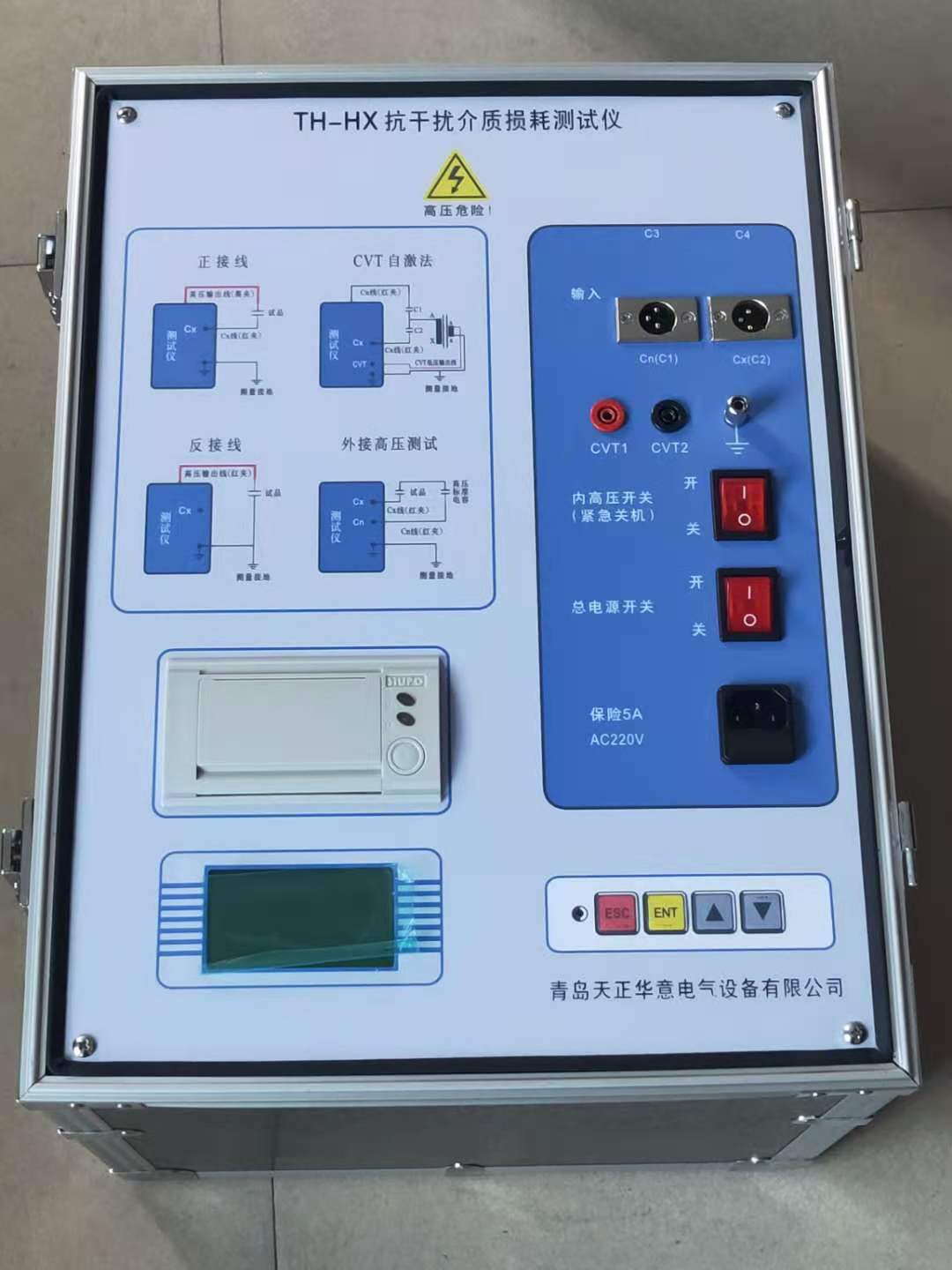

自貢介質損耗測試儀按“ESC”鍵，光標移至首位，再按”鍵，將光標移至下一排“□開始測量”前，見圖7所示。圖7 開始測量 圖8 正在測量中圖9 測量結果 打印結果⑤打開“內高壓允許”開關，按“ENT”鍵，儀器開始產生高壓輸出，同時伴有“嘟”的提示音，此時，屏幕顯示“ 正在測量中 請等待 ” ，如圖8所示。⑥在經過約40秒后，測量結束，高壓自動切斷，屏幕顯示測量結果，如圖9所示如需打印結果按“ENT”鍵即可打印。打印結果見圖10所示。六、試驗接線根據被試設備接地情況正確選擇正、反接法；1、正接法：當被試設備的低壓測量端或二次端對地絕緣時，采用該方法。將紅色專用高壓電纜從儀器后側的HVx端上引出 ，高壓屏蔽線（黑夾子）接被試設備高壓端，高壓芯線（紅夾子）懸空；將黑色專用低壓電纜從儀器面板上的Cx端引出 ，低壓芯線（紅夾子）接被試設備低壓端L（見圖11）；低壓屏蔽線（黑夾子）接被試設備屏蔽端E。（試品無屏蔽端則懸空）HVx及Cx的芯線與屏蔽線之間嚴禁短接，否則無法取樣，無法測量；2、反接法：當被試設備的低壓測量端或二次端對地無法絕緣，直接接地時，采用該方法。將紅色專用高壓電纜從儀器后側的HVx端上引出，高壓芯線（紅夾子）接被試設備高壓端，高壓屏蔽線（黑夾子）懸空；低壓端接地(見圖12)；此時的低壓CX輸入線不接；注意HVx的芯線與屏蔽線嚴禁短接，否則無取樣，無法測量；圖11 正接法 圖12 反接法3、外接高壓測試當使用正接法、外標準電容、外高壓時，采用該方法。

<自貢>天正華意電氣設備有限公司
<自貢>天正華意電氣設備有限公司 異頻全自動介質損耗測試儀廠家現貨

自貢介質損耗測試儀菜單操作詳細說明?時間設置附屬菜單-1?數據管理附屬菜單-2附說明：時間、日期為該數據組測試時的實時時間；測試項目的設定在“參數設定”中設置。?數據管理附屬菜單附屬菜單-3附說明：HV為測試電壓，Tt為測試時的溫度狀態。?參數設定附屬 附屬菜單-4附說明：1)預設溫度設置方法：該設置項一般設置為“90℃”，溫度100℃；直接點擊“90℃”文字上，按“↑、↓”進行溫度設置。用途：于“加熱測試時”，加熱到設定預設溫度時，停止加熱，然后恒溫；于“自動測試”時，當溫度加熱到預設溫度時，設備將進行自動測試。2)恒溫條件設置方法：該設置項一般設置為“外電極”，直接點擊“外電極”或其它條件文字上，按“↑、↓”進行恒溫條件切換。用途：這是基于預設溫度下的另一外加條件，此條件分：外電極、內電極及平均溫三種；外電極：該電極為加壓極上的溫度，為為接近油溫的溫度；內電極：該電極為測試極上的溫度；平均溫：該溫度是內、外電極的兩組溫度的平均值。

<自貢>天正華意電氣設備有限公司

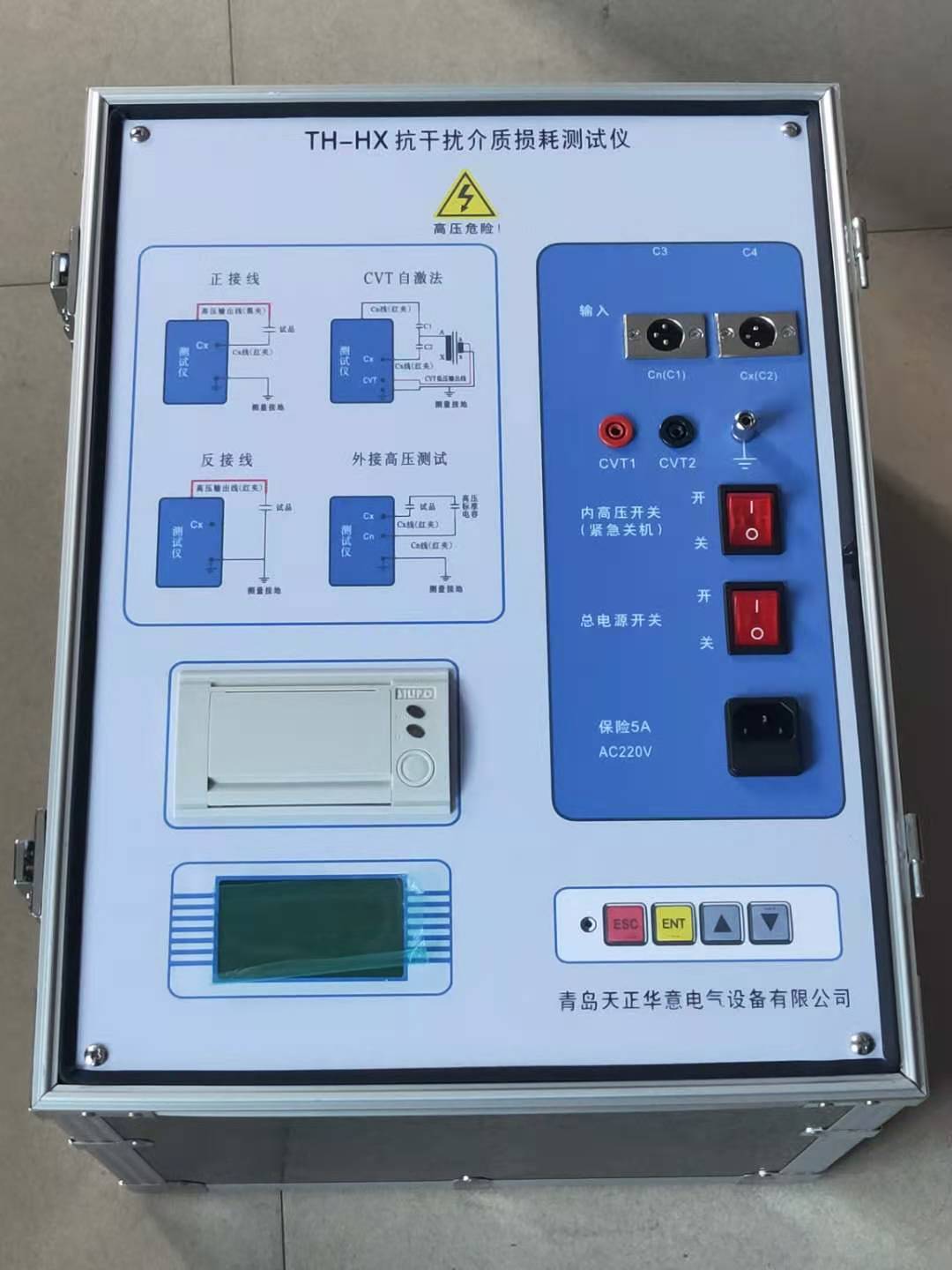

自貢介質損耗測試儀 抗干擾四通道介質損耗測試儀說明書一、儀器概述介損測量是絕緣試驗中很基本的方法，可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等。在電工制造、電氣設備安裝、交接和性試驗中都廣泛應用。變壓器、互感器、電抗器、電容器以及套管、避雷器等介損的測量是衡量其絕緣性能的基本方法。抗干擾四通道介質損耗測試儀突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算；達到抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便；電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供10千伏的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。 二、措施1、使用本儀器前一定要認真閱讀本手冊。2、儀器的操作者應具備一般電氣設備或儀器的使用常識。3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。4、儀表應避免劇烈振動。5、對儀器的維修、護理和調整應由專業人員進行。6、在任何接線之前必須用接地電纜把儀器接地端子與大地可靠連接起來。7、由于測試設備產生高電壓，所以測試人員必須完全嚴格遵守操作規程，防止他人接觸高壓部件和電路。直接從事測試的人員必須完全了解高壓測試線路，及儀器操作要點。非從事測試人員必須遠離高壓測試區，測試區必須用柵欄或繩索、警視牌等清楚表示出來。8、儀器的調整維修和維護，必須在不加電情況下進行，如果必須加電，則操作者必須非常熟悉本儀器高壓危險部件。9、保險管損壞時，必須確保更換同樣的保險，禁止更換不同型號保險或將保險直接短路使用。

自貢介質損耗測試儀高電壓介損選“CN50/CN60”方式，需將外接電容參數置入儀器①打開總電源開關（注：內高壓開關不要打開，不要接高壓線）②按“ENT”鍵，光標進入“聯接方式 □ 正接”，按鍵，則可調整為“聯接方式 □ CN50聯接方式 □ CN60”，按“ESC”鍵退出，再按“ □開始測量 ”，出現如下界面：圖14Cn采用科學計數法，如5.000e1＝5.000x10 1 ＝50.00，1.000e2＝1.000x10 2 ＝100.0等范圍 0.000e0～9.999e5 (即 0～999900pF)。tgδ 設置范圍 0～9.999％。按鍵 可以修改數值。③設置完畢后按“ESC”鍵，然后再按“ESC”鍵，開始測量，顯示結果出來后，若需打印結果，按“ENT”鍵。 4、CVT 自激法測量CVT自激法可按下圖接線。如果C1是單節電容，母線不能接地；如果C1是多節電容，母線可接地，C11和C12可用常規正反接線測量，C13和C2用自激法測量。原理接線圖:CVT測量圖15實際接線圖：A：接線盒內末端對地打開，二次接線全部懸空，注意做好記錄，做完測試后還原。B：開介損儀總電源和內部高壓允許開關。C：將光標移至“聯接方式”按“ENT”鍵。按”或”鍵，選為“CVT”。按“ESC”鍵。D：將光標移至“測量電壓”選為1KV，按“ESC”鍵；將光標移至“開始測量”處，按“ENT”鍵，開始測量等待顯示結果。顯示結果出來后，若需打印結果，按“ENT”鍵。E: CVT自激法測量時，可一次接線同時測出C1/C2，無須換線和外接任何配件。CVT自激法可按下圖接線見圖16注意：只有在CVT測試模式下測C1、C2；在正接或反接法下會損壞CVT！！！CVT測量 圖16應注意，高壓線應懸空不能接觸地面，否則其對地附加介損會引起誤差，可用細電纜連接高壓插座與CVT試品并吊起。強烈建議使用高壓插座使用的高壓線用黑色Cx線。

異頻全自動介質損耗測試儀廠家現貨

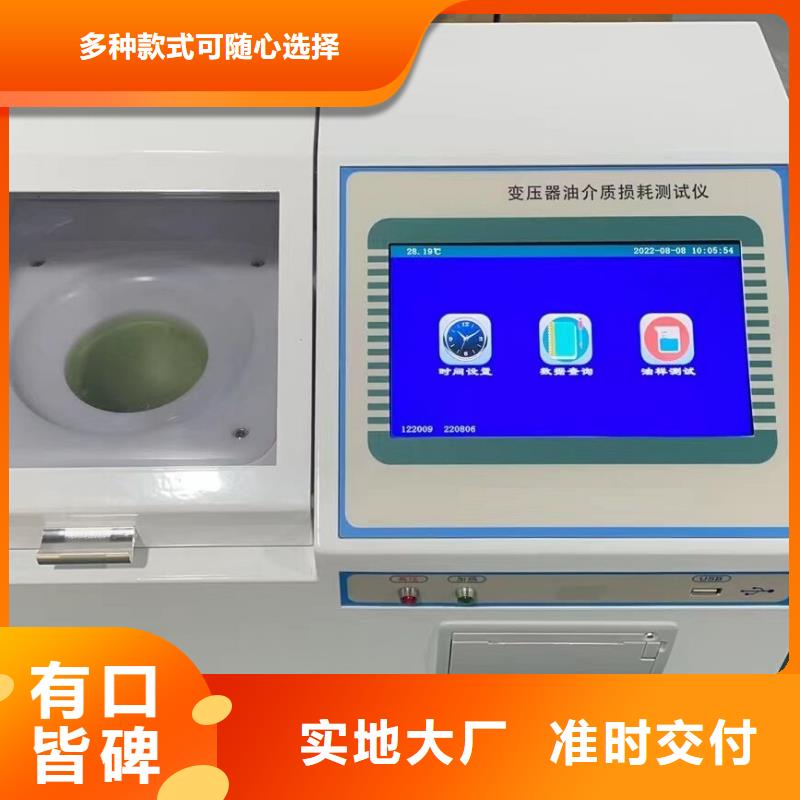

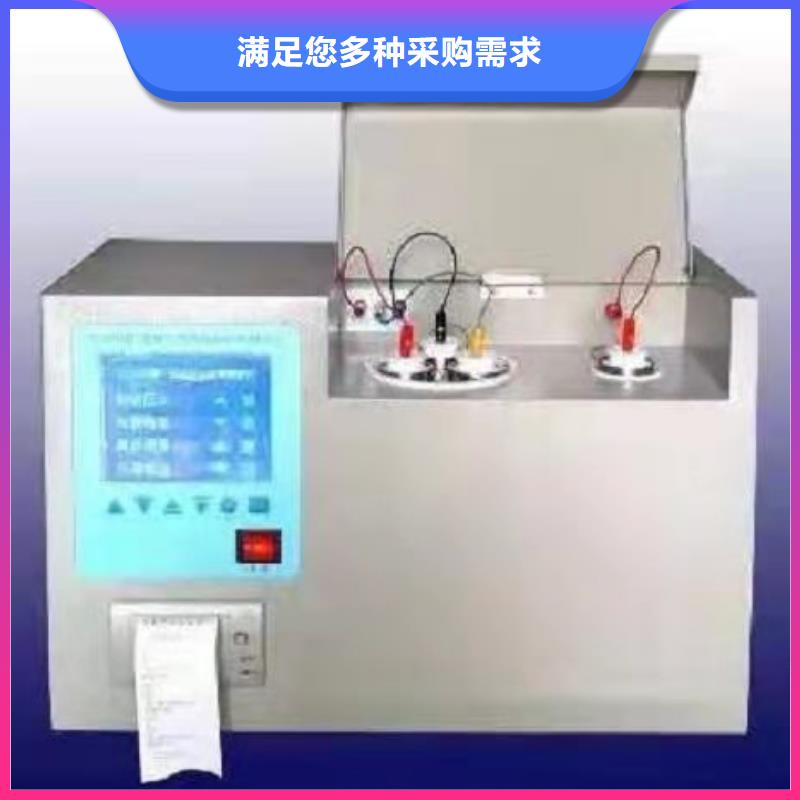

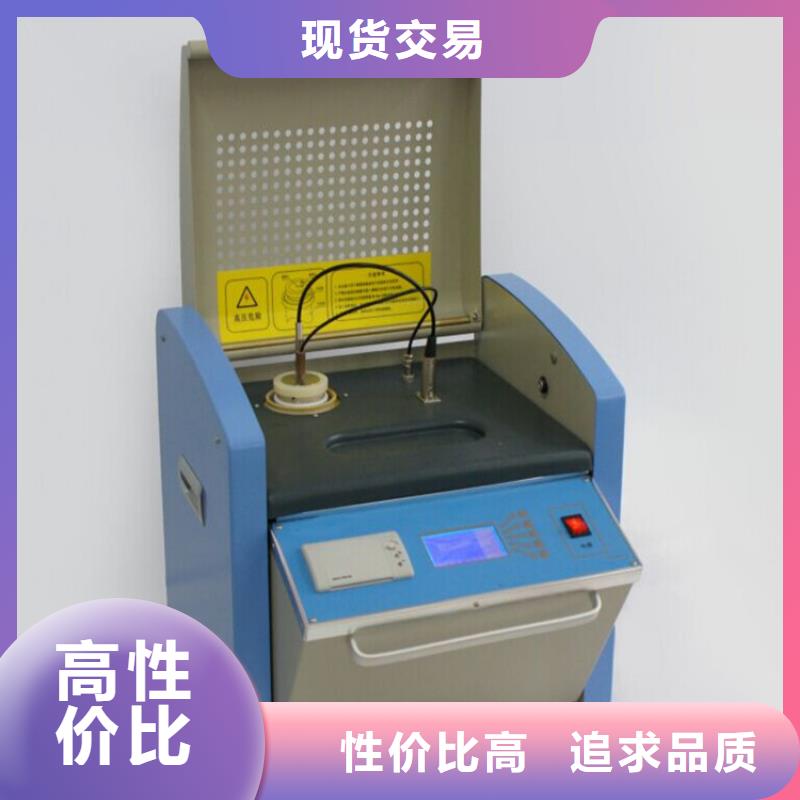

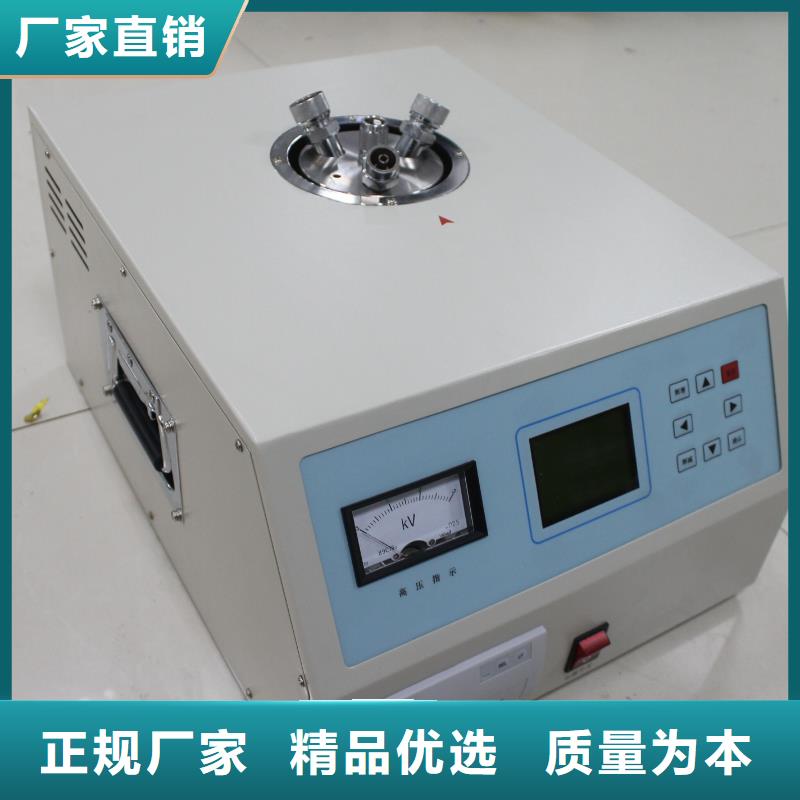

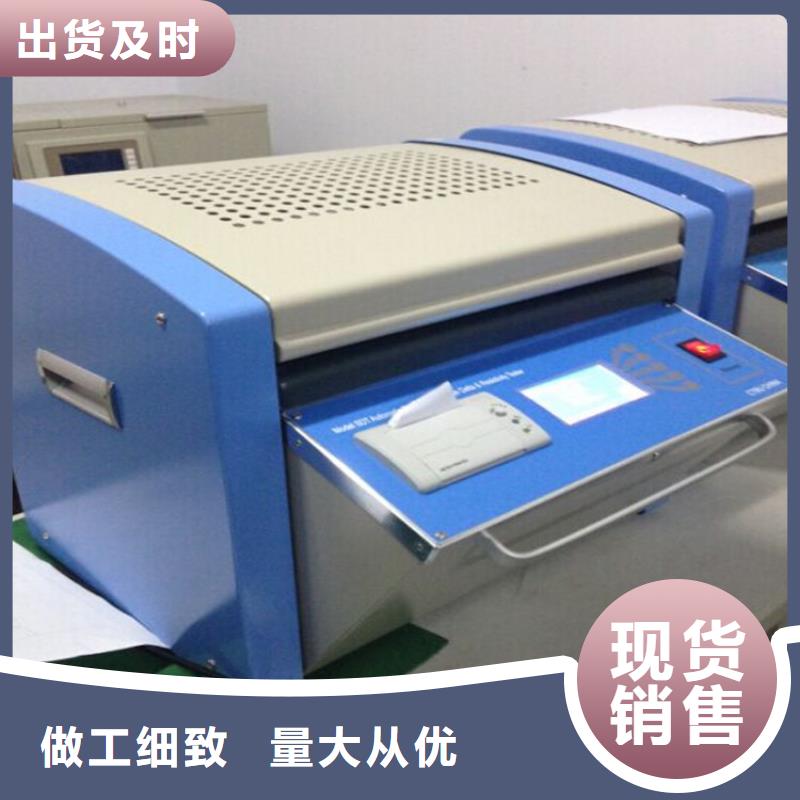

自貢介質損耗測試儀一體化精密油介損體積電阻率測試儀是用于絕緣油等液體絕緣介質的介質損耗角及體積電阻率測試的一體化結構的高精密儀器。內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。其中加熱部分采用了當前為先進的高頻感應加熱方式，該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點。交流試驗電源采用AC-DC-AC轉換方式，有效避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機發電，該儀器也能正確運行。內部標準電容器為SF6充氣三極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，保證儀器長時間使用后仍然精度一致。儀器內部采用全數字技術，全部智能自動化測量，多種模式測式，配備了大屏幕（320×240）觸控式顯示器，全中文菜單，每一步驟都有中文提示，測試結果可以打印輸出，操作人員不需專業培訓就能熟練使用。鄭重提醒：本公司提醒用戶，該設備有高壓輸出，如果使用不當可能危及人身！操作員在未仔細閱讀使用說明書之前，嚴禁使用本儀器！二、控制面板圖一 控制面板圖1.主面板功能區①微型打印機：完成輸出數據打印；②總電源開關：設備輸入電源控制；③觸控式液晶顯示屏：主操作區，設備各項目的設定以及測試操作（具體操作見 “操作”）；④狀態指示區；a)高壓燈（紅色）： 如果燈亮，表示油杯上已經帶高壓電；b)加熱燈（綠色）： 如果燈亮，表示加熱爐正在加熱；如果燈閃爍，表示已接近設定溫度，正在恒溫；燈滅時同樣要注意油杯上的高溫；⑤USB接口：可把儀器內部保存的測試數據導入并保存到U盤中；⑥ 復位：初始化整機的全部控制；

異頻全自動介質損耗測試儀廠家現貨 <自貢>天正華意電氣設備有限公司

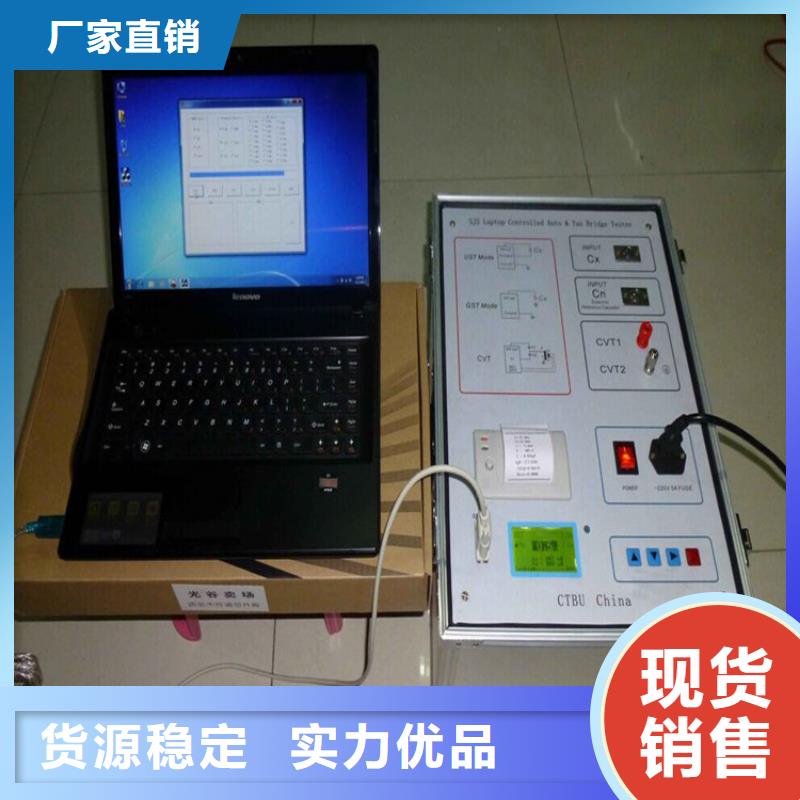

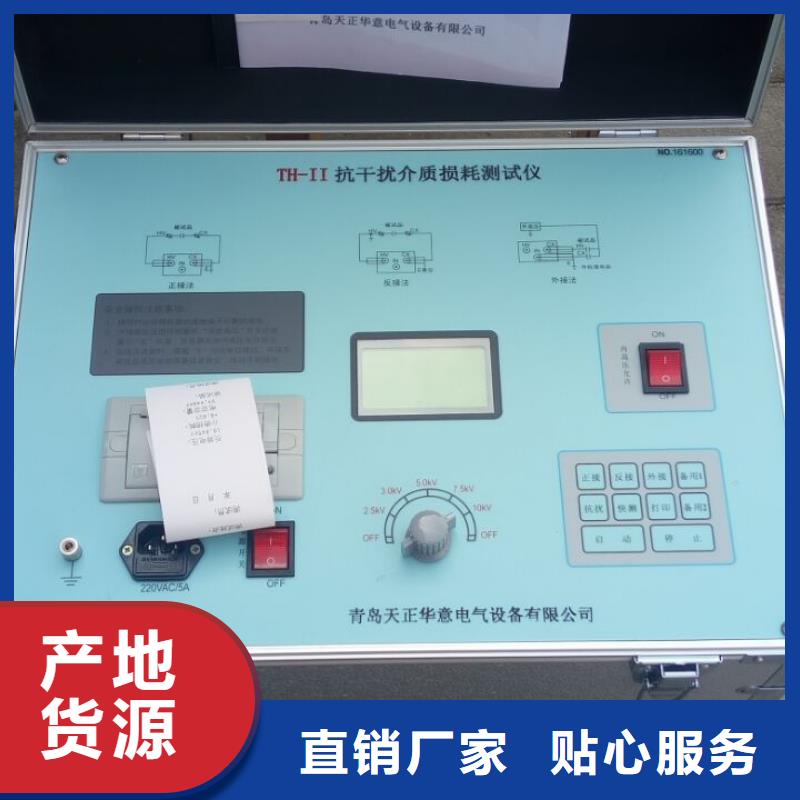

自貢介質損耗測試儀異頻介質損耗測試儀是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。頻率可變為50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。儀器主要具有如下特點：?超大液晶中文顯示操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大全觸摸操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介損測量設備。?海量存儲數據儀器內部配備有日歷芯片和大容量存儲器，保存數據200組，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。?科學先進的數據管理儀器數據可以通過U盤導出，可在任意一臺PC機查看和管理數據。?多種測試模式儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試；在外標準外高壓正接法情況下可以做高電壓（大于10kV）介質損耗。?不拆高壓引線測量CVT儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。?CVT反接屏蔽法測量C0儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。?

異頻全自動介質損耗測試儀廠家現貨

自貢介質損耗測試儀 注 意：如果打開高壓盒電源開關指示燈不閃爍，可能是電池沒電了，需要充電。4.9、高壓測量接線柱安裝位置：如圖4—2—⑨。功 能：反接法測量時，被試品的測量輸入插座。注 意：高壓小于等于12 kV，電流小于等于15A。4.10、高壓接線柱安裝位置：如圖4—2—⑩。功 能：測試高壓接線柱，反接法測量時被試品的高壓屏蔽極。注 意：高壓小于等于12kV。4.11、高壓盒電源開關和充電插座安裝位置：高壓盒底面，如圖4—2—11。功 能：高壓盒電源開關和充電插座。注 意：高壓盒內置鋰電池電量可以在手持終端主界面查看。不使用時請及時關閉電源開關，以免電池掉電。充電必須使用原廠自帶充電器，充電電壓12.6V電流小于等于3000mA，充電插座嚴禁短路。4.12、低壓盒電源開關安裝位置：如圖4—2—12。功 能：低壓盒電源開關。注 意：不使用時請及時關閉，以免電池掉電。4.13、低壓盒電源指示燈安裝位置：如圖4—2—13。功 能：打開低壓盒電源開關則指示燈一直亮。注 意：如果打開高壓盒電源開關指示燈不亮，可能是電池沒電了，需要充電。4.14、低壓盒充電插座安裝位置：如圖4—2—14。功 能：低壓盒內置鋰電池充電插座。注 意：電池電量可以在手持終端主界面查看。充電必須使用原廠自帶充電器，充電電壓12.6V電流小于等于3000mA，充電插座嚴禁短路。4.15、測試主機2.4G天線插座安裝位置：如圖4—2—15。功 能：手持終端與測試主機之間的無線通訊。注 意：必須使用2.4G天線，開機之前請檢查天線是否插好擰緊。4.16、低壓測量接線柱安裝位置：如圖4—2—16。功 能：正接法測量時，被試品的測量輸入插座。注 意：電流小于等于15A。4.17、接地接線柱安裝位置：如圖4—2—17。功 能：測試主機接地接線柱，正接法測量時被試品的低壓屏蔽極。

---
