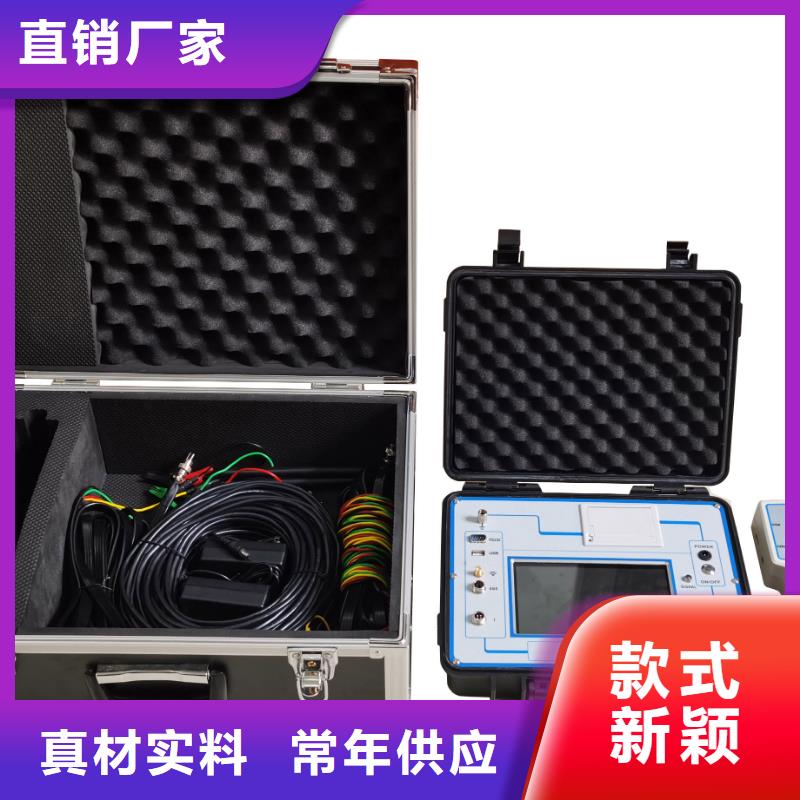

自貢微機型電容電流測試儀

自貢電容電流測試儀功能及特點?本測試儀為便攜式設備，體積小、重量輕。?具有操作簡便、精度高、抗干擾、防震、攜帶方便等特點；?采用大容量鋰電池一次充電可連續使用6小時以上，并且電池可隨時更換，為用戶連續試驗提供保障； ?測量速度快、測量數據準確穩定； ?全透型7寸大屏幕液晶，可在陽光下清晰顯示；?內置嵌入式熱敏打印機，方便用戶現場打?。?儀器軟件功能齊全，內置使用說明、按鍵說明、接線示意圖、注意事項等各種介紹，方便用戶現場試用時查閱。?不掉電時鐘和日期顯示，具有本機存儲和U盤存儲功能，可以存儲更多數據，帶有R232和USB接口方便與計數機數據對接。?儀器采用硅膠按鍵，增強使用中的按壓觸感，使按鍵操作更靈敏；硅膠材質更增強按鍵的使用壽命。三、 技術指標測量范圍：0.3μF～200μF 1A～400A準 確 度：±(讀數×5%+2字) 工作電源：AC100-240VAC 0.8A 50/60Hz儀器重量：1.2Kg儀器體積：200mm(長)×100mm(寬)×60mm(高)使用溫度：-10℃～50℃相對濕度：＜90%，不結露四、變壓器中性點異頻信號注入法電容電流測試儀是從PT開口三角側來測量系統的電容電流的。其測量原理如圖1所示。圖1 測量原理圖在圖1中，從PT二次開口三角處注入不同頻率的電流信號（頻率非50Hz，目的是為了工頻信號的干擾），在PT高壓側A、B、C三相感應出3個電流方向相同的電流信號，此電流為零序電流，因此它在電源和負荷側均不能流通，只能通過PT和對地電容形成回路，所以圖1又可簡化為圖2。圖2 簡化物理模型根據圖2的物理模型就可建立相應的數學模型，通過檢測測量信號就可以測量出三相對地電容值3C0，再根據公式I=3ωCOUφ（Uφ為被測系統的相電壓）計算出系統的電容電流。

<自貢>天正華意電氣設備有限公司

自貢電容電流測試儀操作使用說明所有測試線接好以后，打開電源開關，儀器初始化后進入“開機界面”屏（見圖13）。1、參數設置圖13 主菜單接線方式可以設置為1PT、3PT、3PT1、3PT2、4PT、4PT1六個中的一個。電壓等級設置位線路的電壓等級如 10KV、35KV等。試品編號設置實驗標記，方便以后將歷史數據對應到相應的變電站。按上下左右鍵選擇相應的選項，按“確認”鍵進入所選功能。 設置完成按“啟動/停止”，進行測試。2、數據測試圖14 參數設置上圖中，黑框中顯示的測試電容為配網線路三相對地電容的總和，電容電流為此對地電容值折算到額定電壓下的電容電流值。下面顯示的開口三角電壓，為實際上開口三角處的工頻電壓值，這個電壓值過高會影響測量精度。U1U2I1I2A1A2這些值為測試過程數據。3、歷史數據按“記錄”切換到“歷史記錄”屏幕見圖16。按上下鍵切換顯示的歷史數據，按存儲建將數據保存到U盤。圖16 測量記錄查詢4 實時時鐘設置按“設置”按鍵均可打開如下圖所示參數設置界面。用戶可以通過此界面設置背光亮度，電量顯示方式（電壓值/百分比）還可以進行時間設置。時間設置完畢需要確認才能保存?！罢Z言選擇”可以改變界面顯示語言，有中文和英文兩個選擇項，改變語言需要重啟設備才能完全生效。見圖17。圖17 實時時鐘設置八、注意事項1 使用儀器時請按本說明書接線和操作。2 接地端子應就近可靠接地。3 測試開始前請輸入正確的參數設置。4 測量過程中如果電流輸出端子無電流輸出，請檢查接線。5 當零序3U0電壓過高時，如果正在進行電容電流測量過程，則自動停止測量過程；如果未啟動測量，則不能啟動測量過程，直至零序3U0電壓降低至范圍。6為了確認電容電流測試儀是否正常，可以在PT不帶電的情況下對測試儀進行檢驗和校準。檢驗方法如下：取一個10kV（其他電壓等級亦可）的PT，在高壓端接入一個已知電容量的電容（耐壓大于100V即可），將二次側主繞組a-x端（電壓為）與測試儀的電流輸出端連接，即從a-x端進行測量。設置儀器的“額定高壓”為“10kV”（其它電壓等級PT，按照PT電壓等級設置）、“PT方式”設置為“1PT”，開始測量過程。如果測量結果和已知電容的電容量一致，說明該儀器工作正常、測量準確，可以用于現場測量。

自貢微機型電容電流測試儀

自貢電容電流測試儀測試線紅測試夾應夾在A相母線上，測試線黑測試夾應夾在B相母線上，電流鉗夾在a相電容輸入端（注意電流鉗的方向，帶P的一端與紅測試線引入的方向一致，否則測出的相位角不正確）測試線輸入端分別與對應的接線柱相接，連接好后，按 確認 鍵進入如下顯示界面：圖8經過一段時間，顯示測試結果如下圖所示（此為測試三相△型電容ab相的結果）：圖9按返回鍵返到電容選擇界面，屏幕顯示界面改變?nèi)缦拢簣D10 將測試線測試夾分別夾在B相和C相上，電流鉗夾在b相電容輸入端按 確認 鍵進行測試，測試結果顯示如下圖：圖11按返回鍵返到電容選擇界面，屏幕顯示界面改變?nèi)缦拢簣D12將測試線測試夾分別夾在C相和A相上，電流鉗夾在c相電容輸入端按 確認 鍵進行測試，測試結果顯示如下圖：圖13此時按F2鍵計算各單相電容量及總電容量，計算完成后結果顯示如下圖：圖14存儲數據請按F1鍵，打印數據請按打印鍵，按返回鍵返回電容測試界面，其他連接類型的三相電容測試方法與上類同。按返回鍵或復位鍵可回到主菜單。電感測試及電流測試與電容測試操作類同，不再重復介紹。如果需要設置時間可按← →及↑ ↓鍵，選中時間設置，按確認鍵進入設置界面如下：圖15按← →改變光標前后位置，按↑ ↓鍵改變光標處當前值的大小，設置完成可按返回鍵或復位鍵返回主菜單。參數設置為出廠校準時設置，建議客戶不得改變其設置數據，否則會造成測試數據的不準。如果需要重新更改，必須在本公司技術人員指導下進行，并且先要記錄下更改前的設定值，以便設置失敗時能夠恢復初始值。

<自貢>天正華意電氣設備有限公司

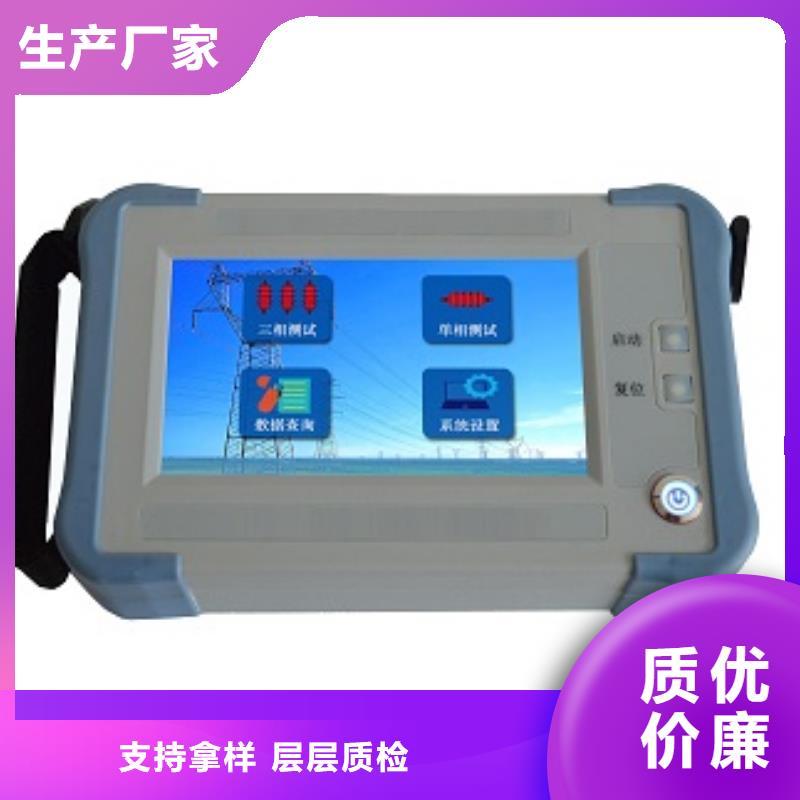

自貢電容電流測試儀產品概述無功補償電容器是滿足電力系統無功平衡的重要設備。近年來無功問題得到了電業部門的普遍重視，無功補償成套裝置已大量投入配電網運行。電能供給要求系統有功與無功實時平衡。因此，無功補償裝置應滿足自動跟蹤、實時補償?shù)囊螅@就不可避免地要頻繁投、切無功補償電容器組。電容器組的投、切操作，就會產生過電流與過電壓沖擊，引起電容器損壞。為保證設備的可靠性，早期發現電容器缺陷，避免故障擴大，需要定期進行檢測。而在現場電容器都是成組并聯的，傳統方法是將電容匯流排拆除，然后用老式電容表進行測量，由于電容器組是由幾十至上百個小電容器組成，要拆線測量電容量的工作量很大，而且經常拆線會使得螺絲滑牙或沒有上緊而留下隱患，也容易造成電容的二次損壞。因此，非常期望有一種測試儀器不用拆線就能測量各個小電容器的電容量，減輕檢修人員的負擔，提高檢修工作的效率，提高配電網運行的性。針對現場的實際情況，我公司經過攻關，終研制出一種利用新試驗方法進行測量的儀器，這就是“型電容電感測試儀”。該儀器可以在不拆線的狀態下，測量成組并聯電容器的單個電容器，同時也能夠測量各種電抗器的電感，本儀器還能測量工頻狀況下的電流，該儀器接線方便，操作簡單，減輕了檢修人員的工作負擔，大大提高了現場的測試效率，為電網的正常運行提供了保障。

自貢電容電流測試儀電容電流測量在“主菜單”屏幕中選擇“電容電流測量”按“確認”進入“參數設置”屏幕，見圖5。按上下鍵選擇設置項目，按“確認”或右鍵進入具體數值設置；當光標在具體數值位置時，按上下鍵調整數值，按“確認”鍵或左鍵返回項目選擇。圖5 參數設置?試驗編號：設置當前的試驗編號。?設備名稱：即為被測設備的編號，可以不設置。?額定高壓：設置被測系統額定線電壓。?母線電壓：設置母線實際線電壓值，以提高電容電流測量精度，調整范圍Un±20%。?P T 方式：選擇PT連接方式，當光標移動到“接線圖”按“確認”鍵后，顯示相應的PT接線原理圖。?P T 變比：顯示當前PT變比，不可設置，此處只是顯示。?開始測量：按“確認”鍵后，啟動電容電流測量過程；如果“PT方式”選擇為“C1PT”，按“確認”鍵后，將顯示三相電容器組電容量設置屏幕，在設置完三相電容器組電容量后，按“確認”鍵啟動測量過程。注：測量過程開始后，按“取消”鍵，可立刻停止測量過程。7.4.2 測量結果顯示圖6 測量結果?重測：放棄本次測量結果，重新開始新的測量過程。?打?。和ㄟ^打印機打印本次測量結果。?存儲：將本次測量結果保存至本機存儲器或者外部優盤。7.4.3 測量記錄查詢在“主菜單”屏幕選擇“測量記錄查詢”，按“確認”鍵進入，此屏幕用于查看已經保存至本機存儲器的測量結果歷史記錄，見圖7。圖7 測量記錄查詢“記錄012/014”，前面的數字表示當前記錄的編號（即第幾條記錄），后面的數字表示已存儲記錄總個數；按左右鍵可查看不同編號的記錄。按“確認”鍵彈出功能菜單，可進行“存儲打印”、“轉存優盤”操作。?存儲打印：將當前查詢的存儲數據進行打印。?轉存優盤：將當前查詢的存儲數據轉存到外接優盤。7.4.4 實時時鐘設置在“主菜單”屏幕選擇“實時時鐘設置”，按“確認”鍵進入，見圖8。圖8 實時時鐘設置在“實時時鐘設置”屏幕，按左右鍵移動光標選擇要修改的數據，按上下鍵修改選中的數值，按“確認”鍵保存當前設置并返回“主菜單”屏，按“取消”鍵放棄當前設置并返回“主菜單”屏。（注：本時鐘設置功能可根據閏年自動計算二月份的天數，并能根據所設置日期自動計算出星期幾。）7.4.4 廠家參數設置此屏幕用于廠內調試，需要密碼才能進入，不對用戶開放。

<自貢>天正華意電氣設備有限公司 自貢微機型電容電流測試儀

自貢電容電流測試儀目前，我國電力系統的電源中性點一般是不直接接地的，所以當線路單相接地時流過故障點的電流實際是線路對地電容產生的電容電流。據統計，電力系統的故障很大程度是由于線路單相接地時電容電流過大導致起弧且電弧無法自行熄弧引起的。因此，我國的電力規程規定當10kV和35kV系統電容電流分別大于30A和10A時，應裝設消弧線圈以補償電容電流，這就要求對的電容電流進行測量以做決定。另外，電力系統的對地電容和PT的參數配合會產生PT鐵磁諧振過電壓，為了驗證該配電系統是否會發生PT諧振及發生什么性質的諧振，也必須準確測量電力系統的對地電容值。傳統的測量電容電流的方法有單相金屬接地的直接法、外加電容間接測量法等，這些方法都要接觸到一次設備，因而存在試驗危險、操作繁雜，工作效率低等缺點。進而出現了在PT二次側注入信號法測量電網電容電流；與傳統測量方法相比，該方法測量過程中，測試儀無需和一次側直接相連，因而試驗不存在危險性，無需做繁雜的工作和等待冗長的調度命令，只需將測量線接于PT的開口三角端子就可以測量出電容電流的數據。從PT開口三角處注入的是微弱的異頻測試信號，所以既不會對繼電保護和PT本身產生任何影響，又避開了50Hz的工頻干擾信號。

<自貢>天正華意電氣設備有限公司

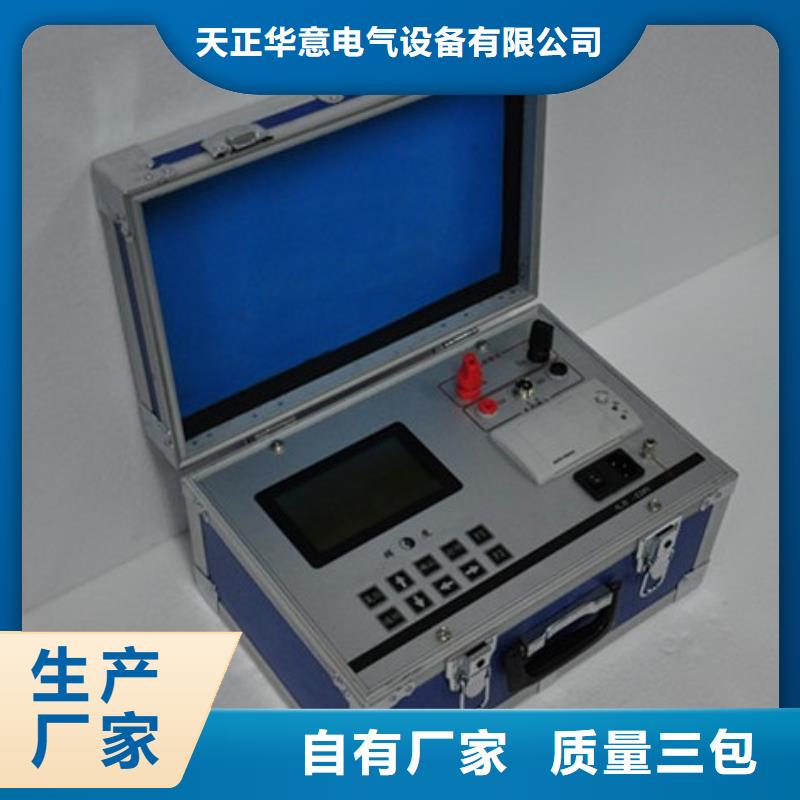

自貢電容電流測試儀技術指標3.1 電容電流測量3.1.1 測量范圍：0.3μF～200μF 1A～400A3.1.2 準確度： ±(讀數×5%+2字)3.1.3 分辨率： 0.3～9.999（0.001） 10～99.99（0.01） 100～999.9（0.1）≥1000（1）3.1.4 電壓等級：0.1KV～99.9KV連續可調3.2 零序3U0電壓測量3.2.1 測量范圍：1V～100V AC 50HZ3.2.2 準確度： ±(讀數×1%+10字)3.2.3 分辨率： 1～9.999（0.001） 10～99.99（0.01）3.3 使用條件及外形3.3.1 工作電源：AC100-240VAC 0.8A 50/60Hz3.3.2 儀器重量：4.5Kg3.3.3 儀器體積：320mm(長)×270mm(寬)×150mm(高)3.3.4 使用溫度：-10℃～50℃3.3.5 相對濕度：＜90%，不結露4 面板及各部件功能介紹圖14.1 電流輸出：接測試線一端的彈棒，測試線另一端接PT二次側。4.2 保險管： 電流輸出保險管，串聯在測試回路中，熔斷電流2A。4.3 顯示屏： 工業級320×240點陣彩色液晶屏，帶LED背光，顯示操作菜單和測試結果。4.4 按鍵： 操作儀器用。 “↑↓”為“上下”鍵，選擇移動或修改數據；“←→”為“左右”鍵，選擇移動或修改數據；“確認”鍵，確認當前操作；“取消”鍵，放棄當前操作。4.5 優盤接口：外接優盤用，用來存儲測試數據，請使用FAT或FAT32格式的U盤。在存儲過程中，嚴禁撥出優盤。4.6 打印機： 打印測試結果。4.7 接地端子：儀器必須可靠接地?，F(xiàn)場接地點可能有油漆或銹蝕，必須干凈。4.8 電源開關：整機電源開關。4.9 電源輸入：交流AC220V電源輸入。

自貢電容電流測試儀功能及特點?本測試儀為便攜式設備，體積小、重量輕。?具有操作簡便、精度高、抗干擾、防震、攜帶方便等特點；?采用大容量鋰電池一次充電可連續使用6小時以上，并且電池可隨時更換，為用戶連續試驗提供保障； ?測量速度快、測量數據準確穩定； ?全透型7寸大屏幕液晶，可在陽光下清晰顯示；?內置嵌入式熱敏打印機，方便用戶現場打?。?儀器軟件功能齊全，內置使用說明、按鍵說明、接線示意圖、注意事項等各種介紹，方便用戶現場試用時查閱。?不掉電時鐘和日期顯示，具有本機存儲和U盤存儲功能，可以存儲更多數據，帶有R232和USB接口方便與計數機數據對接。?儀器采用硅膠按鍵，增強使用中的按壓觸感，使按鍵操作更靈敏；硅膠材質更增強按鍵的使用壽命。三、 技術指標測量范圍：0.3μF～200μF 1A～400A準 確 度：±(讀數×5%+2字) 工作電源：AC100-240VAC 0.8A 50/60Hz儀器重量：1.2Kg儀器體積：200mm(長)×100mm(寬)×60mm(高)使用溫度：-10℃～50℃相對濕度：＜90%，不結露四、變壓器中性點異頻信號注入法電容電流測試儀是從PT開口三角側來測量系統的電容電流的。其測量原理如圖1所示。圖1 測量原理圖在圖1中，從PT二次開口三角處注入不同頻率的電流信號（頻率非50Hz，目的是為了工頻信號的干擾），在PT高壓側A、B、C三相感應出3個電流方向相同的電流信號，此電流為零序電流，因此它在電源和負荷側均不能流通，只能通過PT和對地電容形成回路，所以圖1又可簡化為圖2。圖2 簡化物理模型根據圖2的物理模型就可建立相應的數學模型，通過檢測測量信號就可以測量出三相對地電容值3C0，再根據公式I=3ωCOUφ（Uφ為被測系統的相電壓）計算出系統的電容電流。

<自貢>天正華意電氣設備有限公司 自貢微機型電容電流測試儀

自貢電容電流測試儀變壓器中性點異頻信號注入法6.1 測量方法說明及測量特點變壓器中性點異頻信號注入法與補償電容器組中性點異頻信號注入法類似，具備補償電容組中性點異頻信號注入法的所有特點。注：變壓器中性點異頻信號注入法，需要一個外置單相電磁式電壓互感器，為了提高測量精度，可選用精度較高的電壓互感器，電壓互感器變比為（UL電壓互感器額定高壓）；測試儀的參數設置中“PT方式”應選擇“1PT”。6.2 測量原理變壓器中性點異頻信號注入法測量原理如見圖3。圖3變壓器中性點異頻信號注入法原理圖圖3中：PT：外接單相電磁式電壓互感器Tr：變壓器35kV側繞組，或是10kV系統的接地變，O為變壓器中性點Ca、Cb、Cc：系統三相對地電容AX、ax： PT的一、二次繞組，電壓互感器變比為（UL電壓互感器額定高壓）6.3 測量步驟6.3.1 查看不接地系統的接線方式和運行方式，系統所有線路均已投入。6.3.2 現場已配置消弧線圈的，根據接線方式和運行方式，退出與被測系統有電氣聯系的所有消弧線圈。6.3.3 外置單相電壓互感器置于絕緣墊上，高壓尾端、低壓尾端和外殼分別一點接地。6.3.4 將電容電流測試儀的電流輸出端與單相電壓互感器二次繞組相連。儀器置于絕緣墊上，且與互感器的距離不小于2m（10kV）和3m（35kV），電容電流測試儀外殼應可靠接地。6.3.5將單根耐壓電纜一端與外置的單相電壓互感器高壓端相連。在變壓器中性點隔離開關處，利用絕緣操作桿將電纜的另一端與該變壓器中性點相連。無中性點隔離開關的變壓器可在其它操作方便處將電纜與中性點相連。連接部位需可靠接觸。6.3.6 單相電壓互感器周圍設置圍欄，圍欄與互感器的距離不小于0.7m（10kV）、1m（35kV），向外懸掛“止步、高壓危險”標示牌。6.3.7 測試人員位于絕緣墊上開始測試。

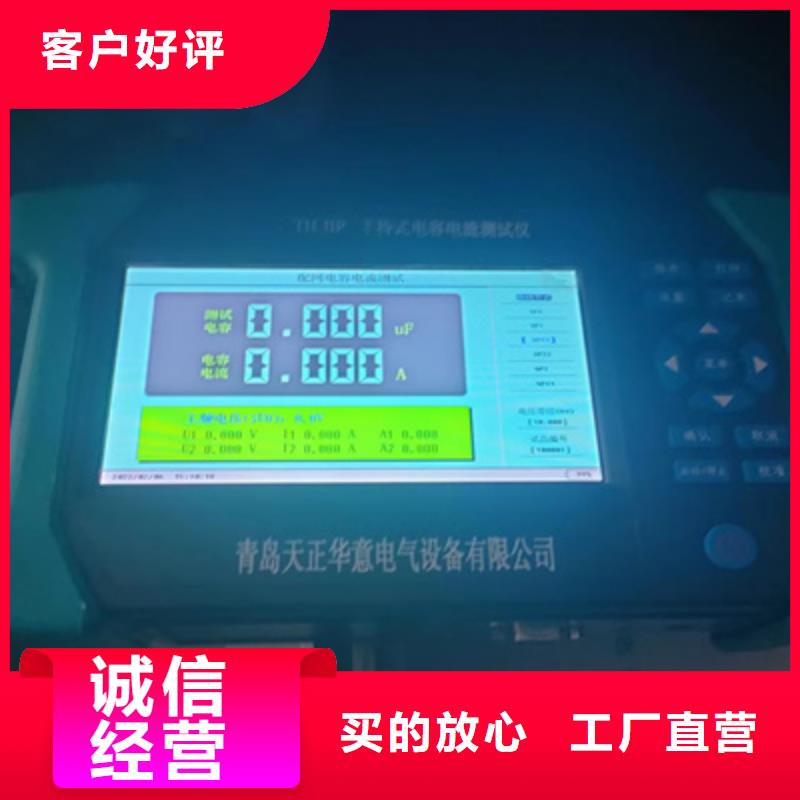

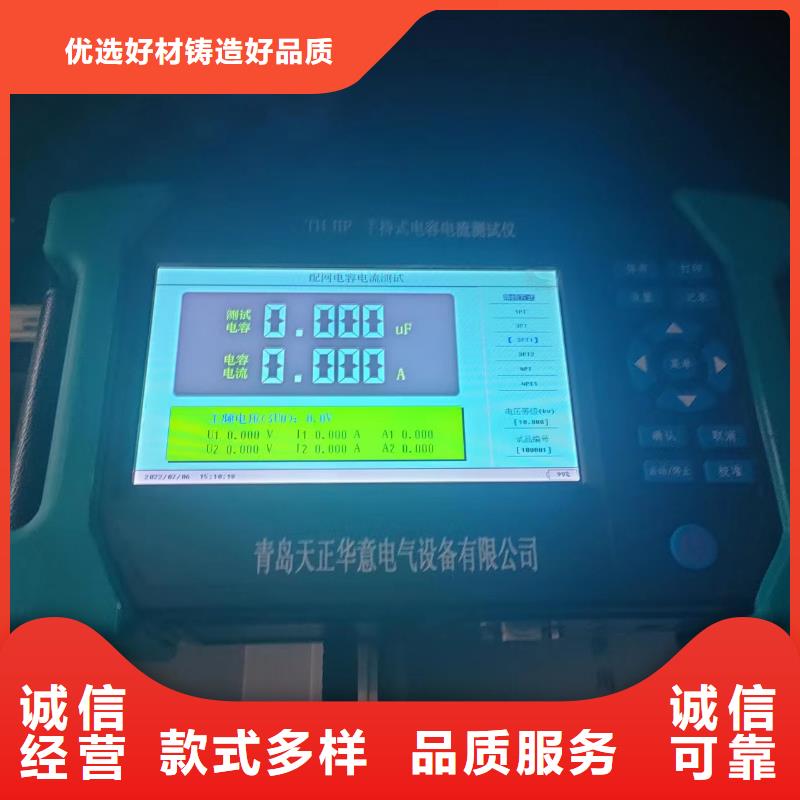

自貢電容電流測試儀操作使用說明所有測試線接好以后，打開電源開關，儀器初始化后進入“開機界面”屏（見圖13）。1、參數設置圖13 主菜單接線方式可以設置為1PT、3PT、3PT1、3PT2、4PT、4PT1六個中的一個。電壓等級設置位線路的電壓等級如 10KV、35KV等。試品編號設置實驗標記，方便以后將歷史數據對應到相應的變電站。按上下左右鍵選擇相應的選項，按“確認”鍵進入所選功能。 設置完成按“啟動/停止”，進行測試。2、數據測試圖14 參數設置上圖中，黑框中顯示的測試電容為配網線路三相對地電容的總和，電容電流為此對地電容值折算到額定電壓下的電容電流值。下面顯示的開口三角電壓，為實際上開口三角處的工頻電壓值，這個電壓值過高會影響測量精度。U1U2I1I2A1A2這些值為測試過程數據。3、歷史數據按“記錄”切換到“歷史記錄”屏幕見圖16。按上下鍵切換顯示的歷史數據，按存儲建將數據保存到U盤。圖16 測量記錄查詢4 實時時鐘設置按“設置”按鍵均可打開如下圖所示參數設置界面。用戶可以通過此界面設置背光亮度，電量顯示方式（電壓值/百分比）還可以進行時間設置。時間設置完畢需要確認才能保存?！罢Z言選擇”可以改變界面顯示語言，有中文和英文兩個選擇項，改變語言需要重啟設備才能完全生效。見圖17。圖17 實時時鐘設置八、注意事項1 使用儀器時請按本說明書接線和操作。2 接地端子應就近可靠接地。3 測試開始前請輸入正確的參數設置。4 測量過程中如果電流輸出端子無電流輸出，請檢查接線。5 當零序3U0電壓過高時，如果正在進行電容電流測量過程，則自動停止測量過程；如果未啟動測量，則不能啟動測量過程，直至零序3U0電壓降低至范圍。6為了確認電容電流測試儀是否正常，可以在PT不帶電的情況下對測試儀進行檢驗和校準。檢驗方法如下：取一個10kV（其他電壓等級亦可）的PT，在高壓端接入一個已知電容量的電容（耐壓大于100V即可），將二次側主繞組a-x端（電壓為）與測試儀的電流輸出端連接，即從a-x端進行測量。設置儀器的“額定高壓”為“10kV”（其它電壓等級PT，按照PT電壓等級設置）、“PT方式”設置為“1PT”，開始測量過程。如果測量結果和已知電容的電容量一致，說明該儀器工作正常、測量準確，可以用于現場測量。

---
