| 產品參數 | |
|---|---|
| 產品價格 | 896/個 |
| 發貨期限 | 7-15天 |
| 供貨總量 | 7968 |
| 運費說明 | 包郵 |
| 小起訂 | 2 |
| 質量等級 | 優質 |
| 是否廠家 | 是廠家 |
| 產品材質 | Q345B |
| 產品品牌 | 瑞誠 |
| 產品規格 | 0.8MN |
| 發貨城市 | 河北衡水 |
| 產品產地 | 河北衡水 |
| 加工定制 | 定制 |

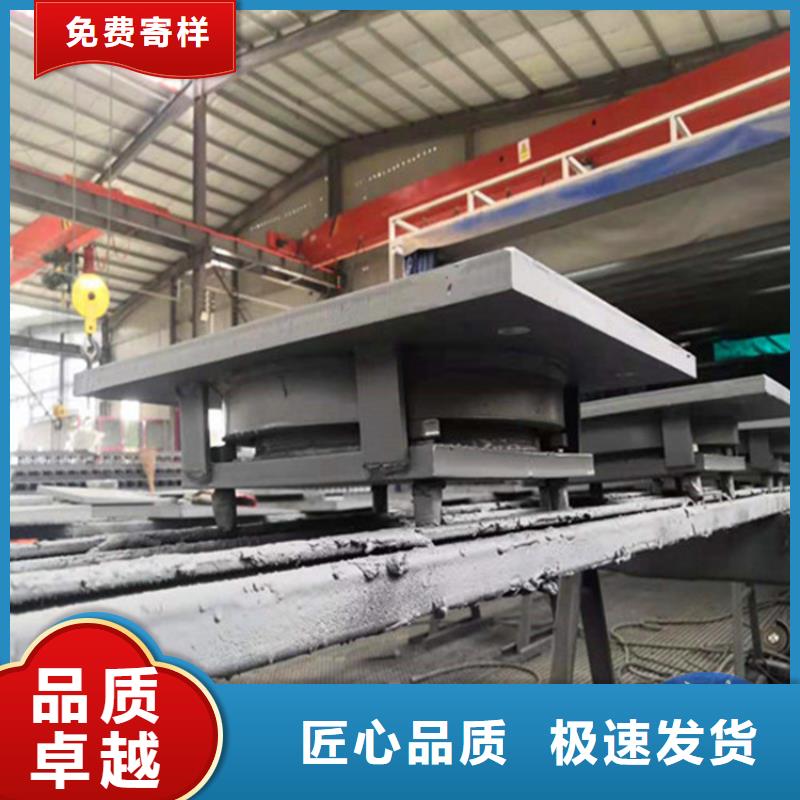

| 產品型號 | GPZ盆式橡膠支座 |
| 可售賣地 | 全國 |
| 產品重量 | 38Kg |
| 產品顏色 | 灰色或紅色 |
| 質保時間 | 50年 |
| 外形尺寸 | 265*225*95 |
| 適用領域 | 高架橋、高速公路、立交橋、人行天橋、網架工程等 |
| 是否進口 | 否 |
| 質量認證 | ISO9001 |
| 產品功率 | 50KN |
| 工作溫度 | 常溫-25℃～+60℃、耐寒-40℃～+60℃ |
| 產品名稱 | 盆式橡膠支座 |
| 產品類型 | GD固定型、SX雙向活動型、DX單向活動型 |
| 豎向承載力 | 0.8MN-60MN |
| 固定盆式支座性能 | 僅具有豎向轉動性能 |
| 單向活動盆式支座性能 | 具有豎向轉動和單一方向滑移性能 |
| 雙向活動盆式支座性能 | 具有豎向轉動和縱向與橫向滑移性能 |
| 盆式支座優點 | 能滿足大的支承反力，大的水平位移，大的轉角要求。 |
| 盆式支座用途 | 地震發生時可提高橋梁工程的抗震能力 |
| 功能 | 隔震抗震減輕地震對橋梁工程的破壞 |
| 風格 | 剛性抗震柔性減震結構（具有剛性抗震和柔性減震結構） |
| 縱向位移 | ± 50mm、±100mm、±150mm、±200mm等 |
| 橫向位移 | ±40mm、±3mm |
| 支座轉動角度 | 0.02rad |
| 摩擦系數 | 常溫是0.03；耐寒是0.06 |
| 支座水平力 | 為支座設計承載力的20% |
| 支座執行標準 | JT/T391-2009（公路橋梁盆式支座） |
| 支座材質 | Q345B、Q235B |
| 適合場所 | 高架橋、高速公路、立交橋、人行天橋、網架工程、機場高鐵、高層建筑、鋼構橋梁、鐵路 |
| 范圍 | 減振盆式橡膠支座-熱銷供應范圍覆蓋浙江省 杭州市、寧波市、溫州市、臺州市、金華市、湖州市、紹興市、舟山市、嘉興市、衢州市、麗水市等區域。 |
橋梁盆式橡膠支座的安裝步驟與注意事項在盆式橡膠支座設計處劃出中心線，同時在支座頂、底板上也標出中心線。將地腳螺栓穿入底板（頂板）地腳螺栓孔并旋入底柱內，底板和底柱之間墊以直徑略大于底柱直徑的橡膠墊圈。盆式橡膠支座就位對中并調整水平后，用環氧砂漿或高標號砂漿灌注地腳螺栓孔及支座底板墊層。
待砂漿硬化后拆除調整支座水平用的墊塊，并用環氧砂漿填滿墊塊，環氧砂漿要求灌注密實。當盆式橡膠支座采用焊接連接時，在支座頂、底板相應處預埋鋼板，支座就位后用對稱斷續方焊接。焊接時注意防止溫度過高時對橡膠板、聚四氟乙烯板的影響。焊接后要在焊接部位做放銹處理。如T梁采用盆式支座，施工安裝時在梁端應采取臨時支撐措施。
以防T梁側傾。待兩片T梁間橫隔板焊成整體后，方可拆卸臨時支撐。活動支座開箱后要注意對聚四氟乙烯板和不銹鋼滑板的保護，防止劃傷和贓物粘附于不銹鋼滑板與聚四氟乙烯滑板表面，并注意檢查5201-2硅脂是否注滿。盆式橡膠支座中心線與主梁中心線應重合或平行，單向活動支座安裝時，上、下導向塊必須保持平行。
GCPZ系列盆式橡膠支座一般由上支座板組件、耐磨板、活塞、導軌組件、橡膠墊、黃銅密封圈、橡膠密封圈、地盤組件及錨固組件等組成。盆式橡膠支座其余各構件由廠家配套提供(錨棒、錨栓等）。GCPZ 系列盆式橡膠支座采用精細化設計，對每個型號的每個部件均進行受力分析，確保支座受力且各部件具有同等的度，造價更為經濟。支座豎向承載力、水平承載力系數為1.5;支座設計按照交通部相關標準及規范，同時參考鐵路系統相關標準及要求，并滿足歐洲規范設計標準。現有盆式橡膠支座產品在構造上進行了優化，構造更合理:固定型、單向型及雙向型支座均設有預埋鋼板結構，便于支座安裝﹔支座采用錨棒、錨栓與混凝土連接，受力可靠，維護、更換方便;單向型支座采用中間導軌結構，支座滑動更順暢。盆式橡膠支座采用新型錨栓結構，抗剪能力更強﹔混凝土接觸面增設抗磨槽，傳力更均勻；盆式支座選用新型防塵圈既保護橡膠墊又保護耐磨板，延長使用壽命﹔
【看累了，開心一刻】
反傳統
新來的老師是個女漢子，她問：同學們，次見面，你們覺得我是什么樣的人？
小明：我覺得老師您是一個反傳統的人！！
老師：哦？你很有眼光啊，為什么 這么覺得？
小明：傳統的民間故事告訴我們，祝英臺女扮男裝當學生，老師你反傳統，所以男扮女裝當老師！！！
老師：你滾出去。
盆式橡膠支座是利用被半封閉鋼制盆腔內的彈性橡膠塊，在三向受力狀態下具有流體的性質特點，來實現橋梁上部的轉動，同時依靠中間鋼板上的四氟乙烯滑板與上座板的不銹鋼板之間的低摩擦系數來實現上部結構的水平位移，使支座所承受的剪切不再由橡膠完全承擔，而間接作用于鋼制底盆及四氟乙烯滑板與不銹鋼之間的滑移上。從長期的試驗數據看，橡膠處于三向約束狀態時的抗壓彈性模量為50000kg/cm2，比無側的向約束抗壓彈性模量增大近20倍，因而盆式支座承載能力大為提高，解決了板式橡膠支座承載能力的局限，能滿足大的支承反力、大的水平位移及轉角要求。
GPZ盆式橡膠支座 球形支座技術條件主要技術性能：可承受豎向載荷；具有抗豎向拉力的性能保證豎向地震時上下結構不脫節；具有抗水平力的性能保證水平地震時結構不脫落；可適應徑向環向的位移要求；可適應任意方向的轉角要求；減震支座具有良好的減震性能；支座通過球面傳力不出現力的縮頸現象作用在上下結構的反力比較均勻；支座不用橡膠承壓不存在橡膠老化對支座的影響使用壽命長。減小地震力的放大系數當水平力大到一定程度后應進行罕遇地震下的抗傾覆驗算同現場施工單位負責安裝）SX雙向活動支座橫橋向位移為±40mm。
1.GPZ(III)盆式橡膠支座按使用性能分類：
①單向活動支座代號為DX；②固定支座代號為GD。
2.GPZ(III)盆式橡膠支座技術性能：
①支座反力（豎向承載力）共分31級（0.8～60MN）：0.8、1、1.25、1.5、2、2.5、3、3.5、4、5、6、7、8、9、10、12.5、15、17.5、20、22.5、25、27.5、30、32.5、35、37.5、40、45、50、55和60MN。
②支座設計轉角：0.02rad。
③單向活動支座設計摩擦系數：非地震時加硅脂潤滑后，常溫型支座設計摩擦系數小取值為0.03，耐寒型支座設計摩擦系數小取值為0.06。
④支座水平承載力：固定支座各方向及單向活動支座非滑移方向（與導向塊長充方向垂直）的水平力，為支座設計豎向承載力的20%。盆式橡膠支座是利用被半封閉鋼制盆腔內的彈性橡膠塊，在三向受力狀態下具有流體的性質特點，來實現橋梁上部的轉動，同時依靠中間鋼板上的四氟乙烯滑板與上座板的不銹鋼板之間的低摩擦系數來實現上部結構的水平位移，使支座所承受的剪切不再由橡膠完全承擔，而間接作用于鋼制底盆及四氟乙烯滑板與不銹鋼之間的滑移上。從長期的試驗數據看，橡膠處于三向約束狀態時的抗壓彈性模量為50000kg/cm2，比無側的向約束抗壓彈性模量近20倍，因而盆式支座承載能力大為提高，解決了板式橡膠支座承載能力的局限，能滿足大的支承反力、大的水平位移及轉角要求。
