湛江雷電沖擊發生器注意事項8.1主回路電源應滿足容量8.2所有接地為實際上的一點接地8.3所有調波電阻嚴禁摔、跌、踩8.4絕緣筒支柱嚴禁碰撞、劃傷、電容器嚴禁受重物撞擊8.5變壓器、電容器缺油時嚴禁使用8.6整體設備嚴禁在空氣溫度低于-25℃時使用或貯存8.7銅球表面均無劃傷或受碰撞痕跡8.8設備嚴禁傾斜使用8.9全套設備嚴禁覆冰、水、雪、霧，室內使用設備嚴禁室外貯存使用8.10試驗結束后，設備控制臺鑰匙應撥出由專人保管，且該設備由專人操作.8.11在使用本套裝置前，必須認真閱讀此說明書，尤其是第五、七項中所規定的必須嚴格遵守。九、日常維護9.1本套設備應放置在干燥、清潔的場地，不用時應做好防雨、雪、水、塵的防護工作，戶外型應做好防雷工作。9.2對長期不用的設備應定期檢查所有緊固件，絕緣件及放電間隙的防塵、防潮、防銹的三防工作。9.3控制、測量設備的面板應妥善保護且做好防碰及防塵工作。9.4設備發生故障時，用戶無法修理時，應及時通知供應商派人修理。十、成套設備的主要部件10.1控制臺 1套（多種供選擇）10.2 充電裝置 1套10.3沖擊電壓發生器本體 1套（多種供選擇）10.4弱阻尼電容分壓器 1套10.5沖擊電壓測量儀1套（多種供選擇）十一、隨機文件及附件11.1沖擊電壓發生器說明書1份11.2沖擊電壓發生器本體、充電裝配圖 1份11.3弱阻尼電容分壓器裝配圖 1份11.4沖擊控制臺（箱）電路原理圖 1份11.5沖擊控制臺（箱）說明書1份11.6成套裝置出廠試驗報告1份11.7產品合格證 1份11.8手動接地棒1根

湛江雷電沖擊發生器 觸發球間隙調試在【參數設置】頁面中，點擊【球隙調試】進入觸發球間隙調試，該頁面總共包括3部分，觸發球狀態顯示、觸發球參數設置和觸發球控制設置。5.3.7.觸發球狀態顯示：右圖，以動畫的方式顯示當前觸發球檢測信號的位置、距離差和控制方式。?圖中“上下箭頭”為手動控制觸發球距離增大、減小。?“31.3mm”顯示的是當前參數下觸發球的距離。?“0 量值”該值顯示的是實際信號檢測到的數值，也就是我們所需要調試的值?“小值”“值”按鈕是用來將當前量程值寫入小位置，和位置。5.3.8.觸發球距離設置：右圖，將調試結果輸入在這里。?觸發球小位置：將觸發球運行至小距離處，記錄當前觸發球位置的量值，寫入【觸發球小距離位置】，或者將觸發球運行至小距離處后，點擊【寫入小位置】按鈕，數值自動記錄。?觸發球位置：將觸發球運行至距離處，記錄當前觸發球位置的量值，寫入【觸發球距離位置】，或者將觸發球運行至距離處后，點擊【寫入位置】按鈕，數值自動記錄。保存參數：調試結束后，點擊【保存】按鈕，保存調試結果。

<湛江>天正華意電氣設備有限公司 雷擊電壓發生器2023已更新(今日/價格)

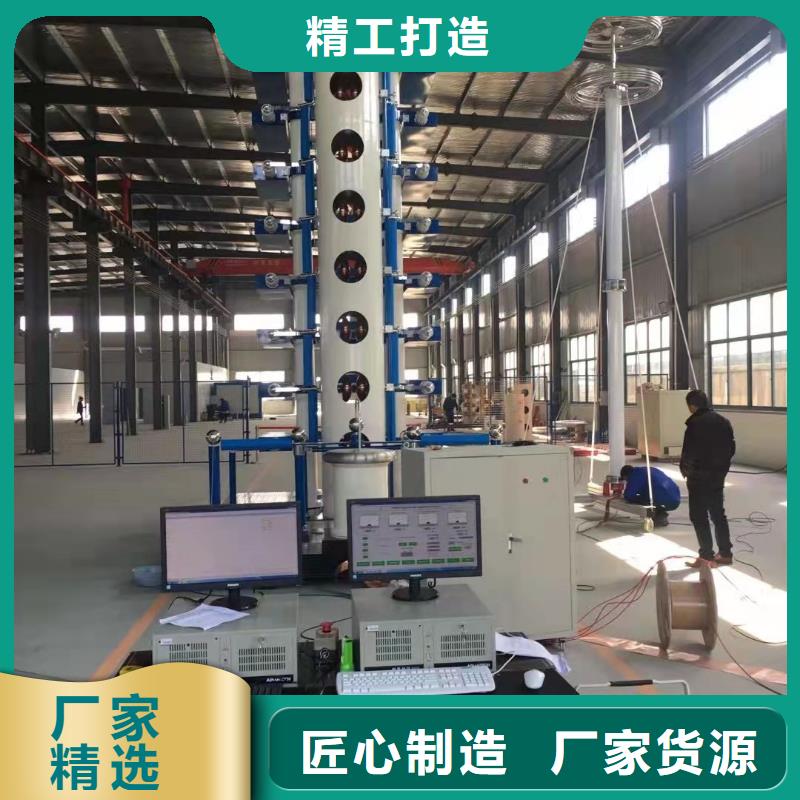

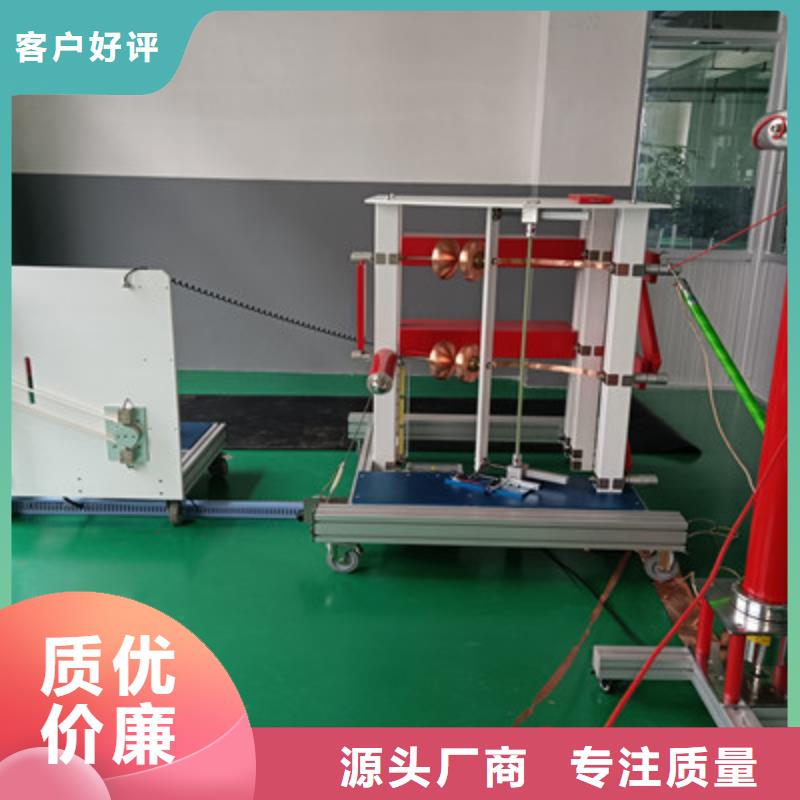

湛江雷電沖擊發生器沖擊電壓發生器成套試驗設備技術方案一、適用范圍本發生器適用于220KV以下空氣間隙、電力電纜及附件、絕緣子串、套管、電力變壓器和互感器等試品進行標準雷電沖擊電壓全波、截波、陡波等沖擊電壓試驗。二、使用條件海拔高度： ≤1000m環境溫度： -15℃～＋45℃相對濕度：≤90％（20℃）使用環境： 戶內無導電塵埃接地電阻 0.5Ω無火災及爆炸危險耐震能力：8級烈度不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波波形畸變率10％Un4.4同步范圍不小于20％4.5同步放電失控率：＜2％4.6本體電感 55μH4.7點火范圍10％-Un4.8充電電壓不穩定度 ＜±1.0％4.9充電電壓與基準電壓的偏差 ＜±1.0％4.10電壓利用系數：負荷電容為1000PF以下時，標準雷電波的電壓利用系數≥90％，負荷電容為3000PF以下時，標準雷電波的電壓利用系數≥85％， 4.11用持續時間:在70％額定電壓以上，每120秒充放電一次可連續運行，在70％額定電壓以下，可連續運行。

<湛江>天正華意電氣設備有限公司 雷擊電壓發生器2023已更新(今日/價格)

湛江雷電沖擊發生器沖擊發生器本體尺寸：高1826.5＊寬1680＊長2860(單位：mm)4.8 300KV弱阻尼電容分壓器弱阻尼電容分壓器由四節脈沖電容器串接組成。阻尼電阻采用多段分布式，電容器為無感結構，低壓臂由無感獨石電容并接組成。高壓臂電容安裝在機械強度較高的可移動式的金屬底盤上，底盤上的移動輪采用聚氨酯材料并配有固定撐腳。頂部裝有均壓裝置，以防止操作沖擊試驗時的異常閃絡放電。高壓臂電容器由一節組成，每節額定參數400kV/400 Pf額定電壓標準雷電波00kV高壓臂標稱電容量： 400pF部分響應時間　Tα≤100nS過沖β≤20％刻度因數不確定度 Kε≤1％弱阻尼電容分壓器的方波響應特性滿足GB311標準要求分壓器配備一只低壓臂電容器，分壓比為、1000:1，分壓比精度小于±1％；分壓器為可移動式，頂部裝有均壓裝置，高壓臂電容器采用無感電容器制作。分壓器裝有移動橡膠輪，方便分壓器整體移動。

<湛江>天正華意電氣設備有限公司
雷擊電壓發生器2023已更新(今日/價格)

湛江雷電沖擊發生器沖擊電流避雷器殘壓試驗裝置技術方案青島天正華意電氣設備有限公司雷電沖擊測試系統/避雷器殘壓測試系統本系統滿足功能有：滿足10kV35kV電壓等級開關，變壓器，互感器等試品雷電沖擊全波耐壓試驗；雷電全波1.2us/50us ±400kV 截波±300kV 滿足10kV35kV電壓等級氧體鋅避雷器8/20us沖擊電流試驗試驗電流10kA一、遵循標準GB/T 311.1高壓輸變電設備的絕緣與配合GB/T 16927.1高電壓試驗技術部分一般試驗要求GB/T 16927.2高電壓試驗技術第二部分測量系統GB/T 16896.1高電壓沖擊試驗用數字記錄儀GB/T11032-2010 交流無間隙金屬氧化物避雷器二、詳細配置及技術參數序號額定參數值1、標稱電壓：400kV2、額定級電壓：100kV3、標稱能量：20kJ4、沖擊總電容：0.25微法(脈沖電容器2微法/75千伏，共8臺).5、總級數：4級6、標準波形參數：(1) 標準雷電沖擊電壓全波，1.2/50s電壓利用系數＞85％（空載400PF時大于90％）；沖擊電壓波形參數及其偏差均符合有關GB311及GB16927標準的要求。7、輸出電壓大于10％標稱電壓8、使用持續時間:在70％額定電壓以上，每120秒充放電一次可連續運行，在70％額定電壓以下，每60秒充放電一次可連續運行。

<湛江>天正華意電氣設備有限公司

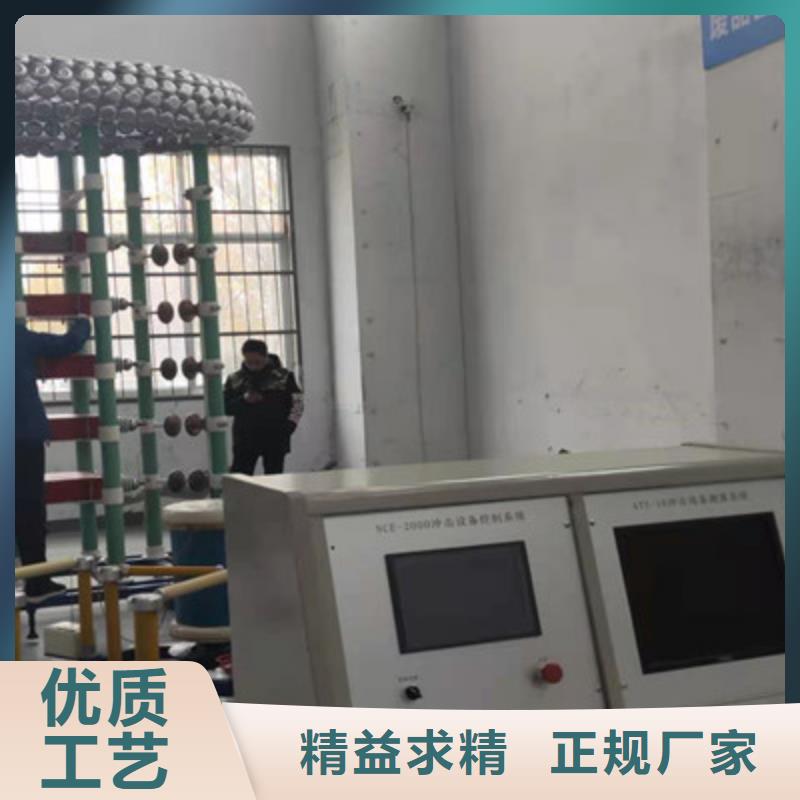

湛江雷電沖擊發生器觸摸屏控制系統操作方法5.1.在測控系統機柜上有1個旋轉按鈕 和1個急停按鈕，其功能分別如下：1）【控制電源】：順時針旋轉開關，控制回路接通電源；逆時針旋轉，則關斷控制電源。2）【緊急停止】：在任何緊急情況下，按下緊急按鈕，系統停止切斷電源，主回路接地系統處于狀態。5.2.系統啟動后自動進入觸摸屏主控界面，在主控頁面內可以通過簡單的觸摸操作完成對系統的所有控制，并且將系統的運行狀態直觀的以圖形動畫顯示出來。主控界面主要包括三部分，圖形顯示區（1），狀態信息顯示區（2）和控制區（3）圖7-2 主控界面5.2.1.【圖形顯示區】包括控制系統主要部件的動作，可以直觀的以動畫的方式檢測到控制系統各個部件當前的狀態。?極性狀態：顯示會根據當前的極性自動顯示文字“正極性”或者“負極性”。無極性則顯示“無”，并閃爍，提醒您需要先進行極性切換。?電容器：充電時指針會從左往右移動，說明正在充電，電容器根據充電電壓與設置電壓以百分比填入，可以直觀看到充電情況，并以文字形式顯示當前電壓。接地狀態：當接地電磁鐵打開時，圖形化接地打開指示燈由綠色變為紅色，表示危險。?觸發球：可以直觀的顯示出當前觸發球的距離并根據觸發球的距離自動調整顯示球的位置，并伴以數字顯示當前球隙距離。5.2.2.【狀態信息顯示區】顯示當前系統的設置參數，故障信息，以及各部分的運行狀態。?啟動條件：備妥、急停按鈕及試品門以界面指示燈的方式顯示，當系統啟動的條件未達到時，該部分會顯示為紅色。?主回路狀態：主電源與接地打開指示燈的紅燈分別表示主接觸器合閘到位與接地打開到位。?故障狀態：當異常指示燈閃爍時說明有故障發生。?設置參數顯示：當前電壓與充電次數前面的數字為當前的實際測試數據，斜杠后面為設置參數；充電時間前面的數字為當前的充電時間，斜杠后面為設置的充電間隔時間；?運行狀態：上面一行為現實系統運行流程狀態，顯示當前系統運行的步驟。右側一行顯示PLC運行狀態，有故障時，顯示故障信息。

湛江雷電沖擊發生器 連接方法（1）單獨使用I號升壓器（試驗電壓≤30KV）連接方法圖3 （連線圖）連線說明：用本產品隨機配備的一根專用線和接地線按圖3的方法連接。電源插座用電源線連至50Hz/220V的交流電上。（2）I號升壓器和II號升壓器串聯使用（試驗電壓≤80KV）連線方法圖4　（連線圖）連線說明：用本產品隨機配備的兩根專用線和接地線按圖4的方法連接。電源插座用電源線連至50Hz/220V的交流電上。2、操作程序(1) 開機。(注意:每次開機前都要對試品充分放電，升壓過程中需要停機時請先按停機鍵，再用電源開關)開機前請將升壓器上的排氣孔旋松，升壓過程可能會有少量油溢出，是正常現象。按上述方法連好所有線路之后，就可以將電源開關打開。儀器在微機上電復位下，自動進入如圖5所示的設限界面。在進行連線、拆線、或暫不使用儀器時，應將電源關掉。電源插座上裝有保險管。若開機屏幕無顯示，應先檢查保險管是否熔斷。大小應按表1提供的數據更換。(2) 設置限定參數 圖5（設定界面）在圖5所示的設限界面上，可根據試驗的需要設定好試驗頻率、試驗電壓、高壓側的過壓保護值、過流保護值、試驗時間。將光標移到相應的設定，按確定鍵選擇。

雷擊電壓發生器2023已更新(今日/價格)

湛江雷電沖擊發生器采用直流電阻分壓器測量充電電壓，充電電壓值由控制器的液晶顯示屏實時指示，同時也作為自動充電的反饋信號。5.9 ICM控制器可實現手動控制、自動控制及程序控制。主要測控功能:測量顯示量：直流充電電壓球距距離狀態顯示量：充電主電源接觸器的合切狀態接地裝置的投切狀態發生器充電電壓極性狀態 控 制：控制功能具有手動、自動和程序控制功能，各層次功能相對獨立。采用可控硅調壓方式，具有充電電壓反饋測量系統。采用函數控制恒流充電方式，充電電壓的穩定度可達到0.5％。液晶面板可指示沖擊發生器的充電電壓及充電過程，精度為1％。可由液晶面板直接輸入充電電壓和充電時間。具有充電異常保護功能，可自動或手動發出觸發設備主體及充電部分接地和接地解除控制。可自動或手動控制充電電壓的充電過程可自動或手動響警鈴報警保護及聯鎖：充電過電流保護 充電過電壓保護 充電異常保護 試區門開關連鎖 接地機構連鎖 極性轉換連鎖 電容擊穿保護操作提示：具備各種操作提示畫面，當系統出錯或操作不當時回彈出相應的提示畫面

---
