湛江交流采樣現場校驗儀額定電壓當前的電壓量程；額定電流是指當前的電流量程；PT是指電壓變比表的變比倍數；CT是指電流變比表的變比倍數；相別是指三相合源和A、B、C分源；分格是指校表過程中，設定用多少分格校完該表的分格數；總分格是指被校表的原有分格數；866.0 W是指被校表的總分度值。可以根據不同的功率表更改數據。顯示屏下區域，可以翻頁操作，使用【←】、【↑】、【→】、【↓】鍵可以實現翻頁操作。按【↑】、【↓】鍵后，頁面將實現循環翻頁。按次【↑】鍵后頁面顯示為：根據下區域頁面提示：開機默認額定電流量程為5.0A按數字【1】—【8】鍵可以切換數字所對應的額定電流量程。如按數字【5】鍵、頁面額定電流格中5.0A則切換為10.0A，既本機滿量程輸出為10A。按數字【9】、【0】鍵可在正、負功率間切換，開機默認為正功率、負功率只對有特殊要求的用戶提供。按第二次【↑】鍵后頁面顯示為：開機默認額定電壓量程為100V，額定電壓量程的切換方法與額定電流量程的切換方法一樣。這里就不再闡述。按【7】-【0】鍵后，實現輸出相別的切換。按【9】鍵后則本機只實現B相電壓、電流的輸出。其它雷同。按第三次【↑】鍵后頁面顯示為：開機默認相位為50Hz，操作方法同上。

<湛江>天正華意電氣設備有限公司 買的放心-電壓檢測儀校驗儀湛江廠家

湛江交流采樣現場校驗儀交流采樣器檢定在圖26界面中，設置完所有參數和檢定點后，按屏幕下方的“開始”鍵（如果出現錯誤提示，可重新輸入正確值再按“開始”鍵。注意：所選方案中的負荷點與接線方式是否符合。）顯示如圖28所示。圖中“標準值”是指內置標準測得的一次電量實際值（如果未設定一次值，則測得值為二次值）；“指示值”是指被檢交流采樣器在該檢定點的理論指示值；“誤差”是指引用誤差，以百分數表示。裝置將根據所輸入的信息和選定好的檢定點，自動切換接線方式；檔位量程并自動升到選定好的個檢定點。此時，可用屏幕下方的步進鍵（例如“1％”或“0.1Hz”等，由電量類型決定）調節輸出電量，使被檢交流采樣器讀數等于圖中的“指示值”，按“0K”鍵，則顯示此點誤差。然后，裝置將輸出電量自動定在第二個檢定點附近，用屏幕下方的步進鍵調節輸出電量，使被檢交流采樣器讀數等于“指示值”，按“0K”鍵，則顯示第二個檢定點誤差。依次類推，完成全部選定好的檢定點測量后，可通過“”、“”鍵查看各檢定點的誤差。圖28中“上升”鍵表示輸出電量調節處于步進上升狀態，按此鍵則“上升”變為“下降”，表示輸出電量調節處于下降狀態，上升下降可來回切換。各檢定點檢定完后，屏幕左下出現“存儲”鍵。按“存儲”鍵屏幕要求輸入“表號”和“檢測時間”。輸入“表號”和“時間”后按“0K”鍵，數據存入裝置內的“非易失存儲器”中，以備隨時查看和上傳計算機。若不想存儲此次檢定數據，按“返回”鍵即可。

<湛江>天正華意電氣設備有限公司 買的放心-電壓檢測儀校驗儀湛江廠家

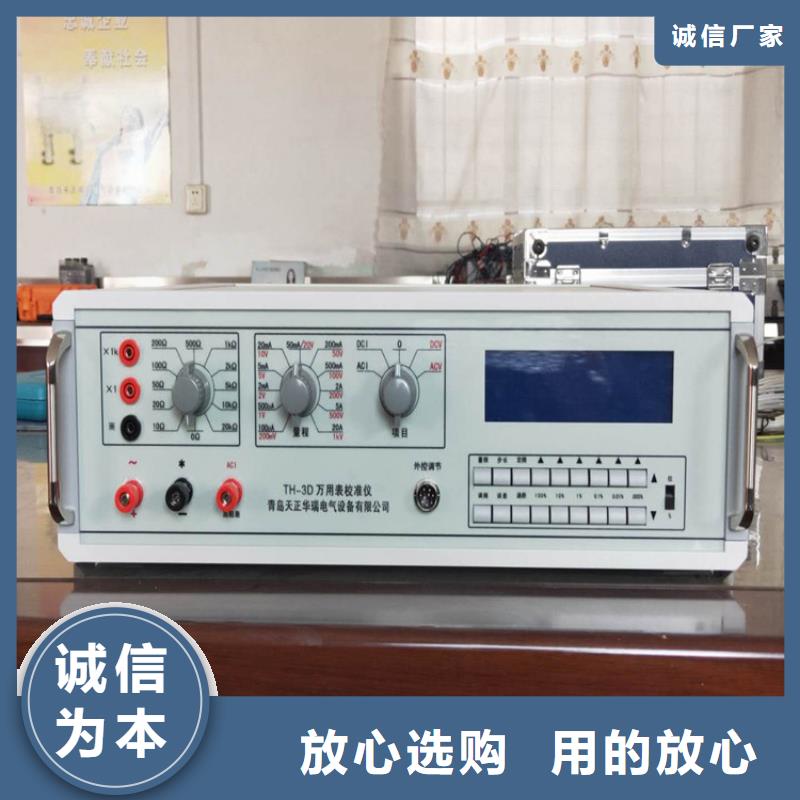

湛江交流采樣現場校驗儀 多功能校準儀是一種大屏幕LCD顯示的數字式交、直流標準電壓、電流發生器，整機采用“閉環”控制，輸出穩定度高，可用于校驗數字式、各種指針式三用表及直流0.2級，交流0.5級以下各類表頭。本儀器電壓輸出11檔（0~1000V）；電流輸出11檔（0~50A）；中值電阻11×2檔(10Ω~20MΩ)；交流頻率50Hz、60Hz、400Hz、1kHz（數字合成，按鍵選擇），以上項目及量程變換均通過內部精密開關轉換。LCD窗口同時顯示輸出實際值、百分比值、量限、誤差。可選擇被檢表的量限值，并可根據被檢表的刻度選擇步長。輸出調節既可采用外控編碼器調節也可采用面板按鍵數字調節，面板按鍵調節可選擇“按位”調節或者按“百分比”調節。采用的16位A/D轉換芯片，轉換速度和精度得到了大幅度提高；AC/DC采用真有效值轉換芯片，保證了交流輸出的精度。采用了新型的復合大功率放大器，輸出功率強大，可靠性高，失真度小。電壓短路、電流開路自動保護！具有數字顯示、誤差直讀、量程寬、分檔細、精度高、線性好、穩定性高、使用方便等優點！4、工作原理：本儀器主要有數字合成正弦波發生器、功放及保護單元、量程單元、CPU單元、鍵盤及顯示單元、電源、標準電阻器等組成。原理方框圖：5、主要特點：5.1 整機采用“閉環”控制，輸出精度、穩定度極高5.2 數字合成正弦波信號發生器，失真小，可靠性高5.3 每個量程可實行一鍵軟件校準，實現整機的“閉殼”校驗，免開機箱5.4 240＊64大屏幕LCD顯示5.5 輸出調節有外控和面板按鍵兩種調節方式5.6 量限可根據被檢表的量程選擇5.7 當輸出調節采用“百分比”調節時，可選擇步長5.8 交直流電壓輸出范圍 0~1050V 5.9 交直流電流輸出范圍0~60A5.10 供選擇的交流頻率五種：50Hz、市電（同步）60Hz、400Hz、1kHz5.11 電壓短路、電流開路自動保護。

<湛江>天正華意電氣設備有限公司 買的放心-電壓檢測儀校驗儀湛江廠家
<湛江>天正華意電氣設備有限公司 買的放心-電壓檢測儀校驗儀湛江廠家

湛江交流采樣現場校驗儀【監控】當置入各數據出現錯誤時，可按監控鍵后輸入數字鍵、再按相應的【電壓】、【電流】、【頻率】或【相位】鍵可送入相應的電壓、電流、頻率、相位的幅值，；【表號】1、可配合查詢鍵使用，查詢被校表的數據（以上在說明【查詢】時已闡述）；2、本機在受計算機控制通訊時，按下【表號】后顯示屏出現遠控字樣即允許與計算機通訊；如圖顯示：【分格】1、校指示儀表時置入相應被校表的分格數；2、在校驗電能表時，用作置入被校表所須校驗的圈數；【復位】則機內所有數據，恢復到初始狀態；3、方向鍵：【←】、【↑】、【→】、【↓】為翻閱菜單及移動光標的作用。總電源開關：為開啟本機電源。開機后顯示屏進入主菜單，如圖顯示：顯示屏分為上、下兩個區域，以空格為界。顯示屏中黃點為光標，將光標移至相應的格內則允許改變相應的各種數據。以空格以上的區域又分為顯示格和數據輸入格。Ua、Ub、Uc、Ia、Ib、Ic、P（功率）為輸出實際值顯示格，既顯示本機所輸出的A、B、C各相的交流電壓、電流、功率。（注：在輸入交流電流時，交流電流輸出端應短路。在輸入直流電流時，將A相交流電流輸出端開路，將直流電流輸出端短路。在輸入交、直流電壓時，電壓輸出端應開路。）由于本機設計的是定頻、定相源，所以Φa、Φb、Φc、Hz、COSΦ顯示格是數據輸入顯示格，根據被校表的要求在校表前輸入的，具體輸入方法見上。額定電壓、額定電流、PT、CT、相別、分格、總分格也是數據輸入顯示格，具體輸入方法見后。

湛江交流采樣現場校驗儀另外鍵在這里僅與對功率因數進行“送數”操作時有關，分別表示超前”交流源輸出設置示例：例如在交流源操作中需設置交流電壓為220V；交流電流為接線方式為三相三線無功；功率因數為0.5L；頻率為51Hz的交流源輸出時，可在主菜單中，按鍵進入“源操作”子菜單界面，在“源操作”子菜單中按“1”則顯示“交流電壓輸出設置”界面。在“交流電壓輸出設置”界面（圖4）中具體操作如下：㈠ 先設置電壓、電流檔位；接線方式。⑴按（檔位切換）鍵，將電壓檔位切換到“”檔；⑵按（接線方式切換）鍵，將接線方式切換到“3/3有功”狀態，按（有無功切換）鍵，將接線方式終切換到“3/3無功”狀態；⑶按屏幕下邊“電流”鍵，進入到“交流電流輸出設置”界面。在“交流電流輸出設置”界面中按五次“9”（檔位切換）鍵，將電流檔位切換為2.5A檔；以下分“步進”方式、“送數”方式操作進行電量幅值上升。㈡“步進”方式操作進行電量幅值上升。接㈠步驟⑶的狀態：⑴按屏幕下邊“電壓”鍵，進入到“交流電壓輸出設置”界面。在“交流電壓輸出設置”界面中按十一次“1”（升10％）鍵，將電壓輸出升至220V（假設此時屏幕輸出檢測里A相電壓顯示值為219V，C相電壓顯示值為220V，需將A相電壓調節到220V，則請按“7”鍵，將相別狀態切到A相狀態，鍵，則A相電壓調節到220V）⑵按屏幕下邊“電流”鍵，進入到“交流電流輸出設置”界面。在“交流電流輸出設置”界面中按十次鍵，將電流輸出升至2.5A（假設此時屏幕輸出檢測里A相電流顯示值為2.C相電流顯示值為，需將C相電流輸出調節到2.5A，則請按“7”鍵，將相別狀態切到C相狀態，按升0.1％）鍵，則C相電流輸出調節到2.5A）；⑶按屏幕下邊“因數”鍵，進入到“交流因數輸出設置”界面。

<湛江>天正華意電氣設備有限公司 買的放心-電壓檢測儀校驗儀湛江廠家

湛江交流采樣現場校驗儀 多功能校準儀是一種大屏幕LCD顯示的數字式交、直流標準電壓、電流發生器，整機采用“閉環”控制，輸出穩定度高，可用于校驗數字式、各種指針式三用表及直流0.2級，交流0.5級以下各類表頭。本儀器電壓輸出11檔（0~1000V）；電流輸出11檔（0~50A）；中值電阻11×2檔(10Ω~20MΩ)；交流頻率50Hz、60Hz、400Hz、1kHz（數字合成，按鍵選擇），以上項目及量程變換均通過內部精密開關轉換。LCD窗口同時顯示輸出實際值、百分比值、量限、誤差。可選擇被檢表的量限值，并可根據被檢表的刻度選擇步長。輸出調節既可采用外控編碼器調節也可采用面板按鍵數字調節，面板按鍵調節可選擇“按位”調節或者按“百分比”調節。采用的16位A/D轉換芯片，轉換速度和精度得到了大幅度提高；AC/DC采用真有效值轉換芯片，保證了交流輸出的精度。采用了新型的復合大功率放大器，輸出功率強大，可靠性高，失真度小。電壓短路、電流開路自動保護！具有數字顯示、誤差直讀、量程寬、分檔細、精度高、線性好、穩定性高、使用方便等優點！4、工作原理：本儀器主要有數字合成正弦波發生器、功放及保護單元、量程單元、CPU單元、鍵盤及顯示單元、電源、標準電阻器等組成。原理方框圖：5、主要特點：5.1 整機采用“閉環”控制，輸出精度、穩定度極高5.2 數字合成正弦波信號發生器，失真小，可靠性高5.3 每個量程可實行一鍵軟件校準，實現整機的“閉殼”校驗，免開機箱5.4 240＊64大屏幕LCD顯示5.5 輸出調節有外控和面板按鍵兩種調節方式5.6 量限可根據被檢表的量程選擇5.7 當輸出調節采用“百分比”調節時，可選擇步長5.8 交直流電壓輸出范圍 0~1050V 5.9 交直流電流輸出范圍0~60A5.10 供選擇的交流頻率五種：50Hz、市電（同步）60Hz、400Hz、1kHz5.11 電壓短路、電流開路自動保護。

<湛江>天正華意電氣設備有限公司 買的放心-電壓檢測儀校驗儀湛江廠家

湛江交流采樣現場校驗儀表源一體化結構、全數字閉環標準源技術，使用嵌入式系統、7寸TFT彩色液晶顯示器、CPLD芯片和高精度A/D、D/A等一系列先進器件，體積小重量輕，可廣泛應用于電能計量行業、電氣實驗室。電廠和其他相關部門，便于攜帶到現場使用。它具有以下特點：? 采用觸摸屏控制面板加面膜按鍵，顯示信息量大，使用簡單方便。? 內嵌高等級標準功率電能表，并以此為標準進行數字閉環反饋，電壓、電流、頻率、相位、有功功率、無功功率、視在功率、功率因數等各參量均可作為標準使用。? 具有多種保護功能：限流保護、功放保護、電壓短路保護、 電流開路保護、功放熱保護等功能。? 三相電壓、電流回路獨立控制，每一相的電壓、電流輸出參量可分別調節。? 智能檔位：在儀器允許輸出的范圍內，用戶可以任意設定三相電壓、電流各自的額定電壓、電流檔位，電壓電流的試驗點、調節細度均參照用戶設定的額定檔位值，方便用戶操作。 ? 電壓、電流、相位試驗點豐富，便于操作。? 帶RS232串口，開放通訊規約，便于計算機控制及升級軟件。

<湛江>天正華意電氣設備有限公司 買的放心-電壓檢測儀校驗儀湛江廠家
<湛江>天正華意電氣設備有限公司 買的放心-電壓檢測儀校驗儀湛江廠家

湛江交流采樣現場校驗儀變送器查詢在變送器查詢子菜單中，通過“”、“”鍵，根據“表號”或“時間”等關鍵詞，移動光標選中后按“OK”鍵即可查看自動檢測變送器時存入的誤差數據。“”、“”鍵用于翻看下一頁。顯示屏左下方的“單刪”鍵用于刪除光標選中的被檢變送器誤差數據，右下方的“總刪”鍵用于刪除機內存儲的全部被檢變送器誤差數據。當機內所存文件總數達到300份（包含指示儀表和交流采樣器數據）時，應采取“單刪”或“總刪”措施以空出存儲空間容納新的校驗數據（刪除之前可把所需誤差數據上傳給計算機）。5．6 交流采樣器校驗（虛負荷測試）在主菜單（圖3）中，按“4”鍵進入“交流采樣器”子菜單。在此子菜單中，按“1”為“交流采樣器測量”；按“2”為“交流采樣器查詢”；按“3”為“交流采樣器初始化”。 5. 6. 1 交流采樣器半自動檢測在“交流采樣器”子菜單中，按“1”鍵后，顯示如圖26的半自動校驗界面。5. 6. 1. 1 交流采樣器參數輸入圖26的上半部分顯示內置標準所測得的各相電壓、電流、功率、功率因數和總的有功功率、無功功率、功率因數、頻率及裝置當前的檔位和接線方式；中間部分用于設置被檢交流采樣器的一次值、二次值、計量單位、接線方式、頻率范圍和檢定點設置等信息。若界面中有不正常顯示時，請按“返回”鍵，可在交流采樣器的校驗子菜單中按“3”（3: 交流采樣器初始化）后，使其回到初始狀態，恢復顯示正常。注：進行初始化時，不可中斷電源，以免數據遭到破壞！在圖26界面中，用“”、“”鍵移到相應信息欄目，輸入數值即可；“”、“”鍵在同一欄目中移動方便修改數字，計量單位、二次值、頻率范圍、接線方式的循環修改也用此二鍵。例如當用“”、“”鍵移到“接線方式”欄時，按“”、“”鍵可切換選擇“3相4線”或“3相3線”；當用“”、“”鍵移到“頻率范圍”欄時，按“”、“”鍵可在“45～55Hz”、“47～53Hz”、“48～52Hz”、“49～51Hz”等頻率范圍中選擇。

<湛江>天正華意電氣設備有限公司 買的放心-電壓檢測儀校驗儀湛江廠家 <湛江>天正華意電氣設備有限公司

湛江交流采樣現場校驗儀操作說明5．1注意事項： 進行電表檢測前，通電預熱至少20分鐘。關機后至少30秒再開機。 電壓輸出不能短路，電流輸出不能開路。 在源操作中要改變電壓或電流檔位，需先將電壓或電流降為零，然后再切換檔位。校驗75mV表，需專用四芯測試線，輸出端在后板上。＊ 裝置檢定三相兩元件表時，被檢儀表的B相接裝置電壓的公共端Uo（黑端）。 裝置檢測交流單相表時，被檢儀表輸入接裝置的A相輸出端。 裝置檢定電流輕負載表時，請將后板重載/輕載開關向下切換到“輕載（切到“重載”時裝置交流電流輸出為輸出容量；“輕載”時輸出容量約是重載時的一半）。如遇裝置工作時發出持續的蜂鳴聲，或電壓、電流升不起來時，須關機檢查。＊ 關機的順序是先將電壓、電流退到零，再撳電源開關。按存儲鍵后數據存儲未結束不可中斷電源，以免數據遭到破壞！進行初始化時，不可中斷電源，以免數據遭到破壞！交流采樣器·變送器·儀表校驗裝置1：源操作：指示儀表3：變送器4：交流采樣5：檔位校準6：遠控青島天正華意電氣設備有限公司圖35. 主菜單開機后液晶顯示器出現圖3所示主菜單畫面，根據主菜單提示，按液晶顯示器右邊數字鍵進入相應子菜單。如交直流指示儀表校驗的全部操作可在“2：指示儀表”中完成。5．3 源操作源操作是指在裝置輸出范圍內，根據需要對交流、直流輸出進行設置，可采用“比對法”進行檢測儀表。源操作分為“交流輸出設置”操作和“直流輸出設置”操作。5. 3. 1交流源輸出設置在主菜單中，按“1”鍵進入“源操作”子菜單界面，在“源操作”子菜單中按“1”則顯示如圖4。在這里，可根據需要對交流源輸出進行設置。

湛江交流采樣現場校驗儀 3.7 顯示單三相相量圖，方便查找現場接線錯誤。3.8 可顯示電壓、電流的波形圖，方便進行1-24次諧波分析。3.9 體積小、重量輕，操作簡單。3.10 手動校驗單項電能表誤差，無需手動開關，使用確認功能鍵即可完成。3.11 使用中文液晶顯示，界面友好操作方便。四、技術性能4.1 整機精度1.0級4.2 電壓輸入范圍：2~600V鉗型電流互感器輸入范圍：鉗表0.2~350A4.3 相位測量范圍：0~359.9°4.4 工作電源；兩節1.5V 電池4.5 環境溫度：-20℃~ ＋55℃ 4.6 絕緣：a、電壓、電流輸入端對機殼的絕緣電阻≥100MΩb、工作電源輸入端對外殼之間承受工頻2KV（有效值）歷時1分鐘試驗。4.7 體積：長×高×寬 220×30×60（mm） 重量：0.2kg五、面板說明5.1 面板布置圖〔見附表1〕UA(紅)為電壓輸入回路火線端鈕UN(黑)為零線端鈕。鉗形互感器正面為電流流入方向L1。5.2 鍵盤說明5.2.1 【OFF】、【ON】鍵，當指向【ON】時，儀器開機；當指向【OFF】時關機。5.2.2【HOLD】鍵：當界面為測量參數時，按【HOLD】鍵可以鎖定該界面不再刷新，此時界面右上角出現“H”。5.2.3【F1】、【F2】、【F3】：儀器操作鍵。具體操作方法如下：①當界面上邊沒有任何提示，則默認為【F1】鍵為返回鍵，【F2】鍵為向下翻頁鍵，【F3】鍵為確認鍵。0 8 / 0 3 / 1 5 09 : 2 2 : 5 6 科遠公司電話 按【F3】鍵可以進入主菜單② 當界面顯示如下時，各鍵則代表它下面的提示。此時，按【F2】鍵↓，可以向下循環選擇進入子菜單，按【F1】鍵、可以返回上一級菜單，按【F3】鍵進入到所選中的功能菜單。
