湛江電纜故障探測儀跨步電壓法使用教程。為了更快掌握電纜故障儀的使用方法，可用一根約30米長的電線模擬。如果在模擬的環境下能熟練使用儀器找到故障點，那么在實際使用中就會更方便了。如圖：將電纜拉直放在地面上，電線兩頭剝皮露出銅線，電線一端接信號源，另一端埋入地下約10厘米（埋入點C就是我們要找的故障點）。啟動信號源和手持機，頻率就按默認的65kHz。1、將叉子貼著電線，平行于電線的方向插入地下，調節定點增益，使信號強度約為10（信號約10格）2、調節路徑增益使電磁波信號在10格左右，沿著電線往C點走，如果偏離了電線，電磁波信號會減弱。3、沿著電線往C點走，每隔50厘米，將叉子插入地下，穩定后看信號強度，會發現信號強度逐漸增大。4、到了A點（距離故障點約3米），信號強度可能滿格（15），這時調節定點增益，使信號強度約為10。5、再繼續玩前走，每次走30厘米，會發現A到C信號強度越來越大，然后C到E又變小。這是因為電流由C點往外流，越靠近C點電流越大，檢測到的信號也就越強。6、在B點調節定點增益，使信號強度約為10，從B點往D點走， 每次前進10厘米，會發現B點到C點信號變強，C點到D點變弱。當C點處于叉子的正中心時，信號弱，信號強度可能只有4左右。這是因為故障點到叉子兩端的距離相等，故障點C到叉子兩端的電壓相等，方向相反，所以叉子兩端的電壓約為0，所以信號也約為0。7、然后垂直于電線（或者叉子）畫一條線（圖中虛線），從F點往G點走，每次前進10厘米，會發現和6一樣的檢測效果。沿著虛線，當C點處于叉子的中心時，信號強度小，約為3，其他地方都比較大。8、由此可以判定，實現電線和虛線交叉的地方就是故障點了，故障點可到10厘米左右。按上述步驟來回練習，熟練使用后就可以開始實際應用了。

湛江電纜故障探測儀 4、若故障電纜位于電纜溝的排架上，且是封閉性故障（即電纜外皮未破，沖擊放電時，故障點的閃絡僅在芯線與外皮之間，外面看不到火花）。沖擊放電時，在電纜本體上有長距離的較強振動，用聲測法和同步定點法都無法確定振動的位置。此時的常規定點儀將完全失效，而數顯同步定點儀便可發揮其特長了。只要將探頭放置在具有強烈振動電纜本體上，數顯屏將會在沖擊閃絡的同時記錄下探頭距故障點的距離，操作者便可很快根據距離指示數，將探頭放置在故障點附近，尋找數顯屏小讀數所對應的位置，此位置便是的故障點。注意，有時會出現沖閃時電纜全線都有微小振動的現象，各處強度幾乎一樣，只是接頭處可能聲音稍大些。這是對電纜進行沖擊放電時電纜出現的“電動機”效應，千萬不要被此聲音迷惑。故障點的振動聲很大，與全線“電動機”效應振動的微小振動聲音有明顯差別。可以不必理會此種微小振動，徑直去找明顯的較大的振動波（故障點發出的）。

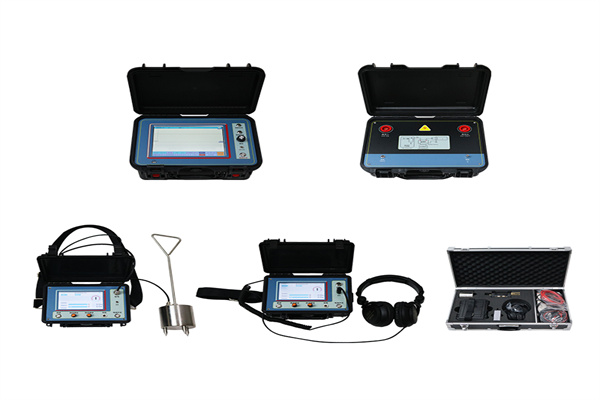

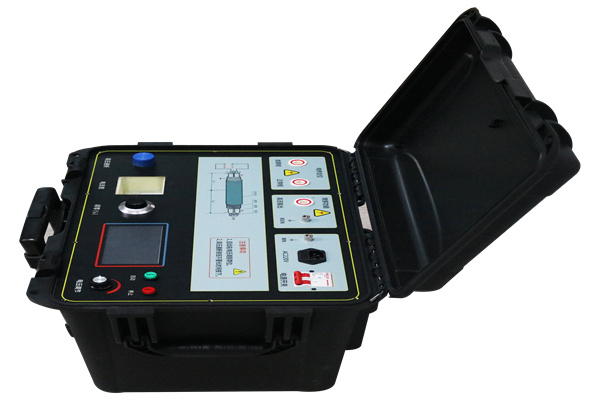

湛江電纜故障探測儀電力線纜故障檢測系統 參考技術規格/標準的產品。 技術資料要求： 投標方需提供投標產品相關技術，包括但不限于定位電源，測距及定點裝置。 功能性要求： 外觀設計：輕巧、便攜，便于現場移動。 集成化程度：接線簡單、操作方便。 性：耐壓較高，具備“緊急高壓分”開關功能。 （1）超長的測試范圍：測試范圍達100km。 （2）多種測距方式：具有低壓脈沖法、脈沖電流法、二次脈沖法。 （3）多種定點方式：相互驗證確保定點位置準確，可靠。 （4）智能定點：通過智能算法直接給出聲磁延時值，降低對測試人員的要求。 （5）波形時間差分析功能，通過波形判斷，無需判斷故障聲音真偽。 （6）T20自動啞音功能：避免移動傳感器的噪音，損傷耳朵。 （7）提供被測電纜位置的左右方向指示，在定點的同時進行路徑探測。 （8）聲音通道濾波參數4檔可調，選擇合適的濾波器參數，抑制環境噪音。 （9）背景降噪功技術：有效濾除環境干擾噪聲，凸顯故障位置放電聲音，聲磁延時值測試更準確。 （10）360度羅盤導向功能：顯示電纜鋪設方向和傳感器的夾角，提高定點效率。 （11）隔音傳感器，傳感器采用雙層隔音方式，進一步減少環境噪音影響。 （12）電纜深度估算功能。 （13）半透半反大屏幕液晶顯示，確保陽光下可視。 （14）適用范圍廣：適用于1~35kv所有電纜主絕緣低阻接地、低阻短路、高阻接地、高阻短路、高阻泄漏、高阻閃絡、間歇性等各種高低阻電纜故障。 （15）供電方式：自帶T20適配電源，鋰電池供電，全程無需額外供電，方便野外使用。 （16）可搭配“AI人工智能AR專家”：直接指導現場作業人員完成現場操作和判斷。 （17）具備智能工作流后臺：可編輯標準工作作業流，發布任務給接收人。 （18）具備遠程協助功能：基于5G網絡通訊技術，能夠實現實時后臺專家指導工作，具備凍屏標注、白板功能、文件傳輸、桌面共享、語音視頻實時交互的功能，可以隨時隨地通過選配件AR眼鏡與后臺專家交互。 （19）電纜AR遠程協助系統具備賬號管理、密碼管理的功能，能夠實時北斗定位測試人員現場位置，予以指導。遠程協作后臺可支持電腦端、手機端。系統自帶電纜診斷云課堂，可以通過手機端和web端登錄學習。

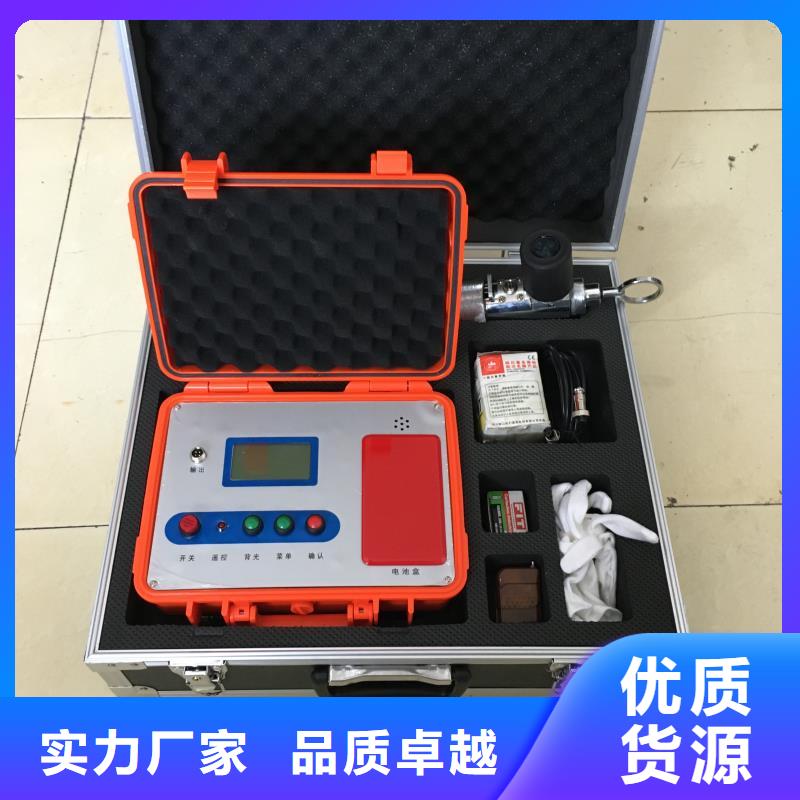

湛江電纜故障探測儀 單相接地故障點巡查使用前確保巡查裝置各儀器電量足夠4.4.1 確認線路已經停電（線路負荷電流檢測）使用絕緣令克棒將鉗表卡入被測線路，信號接收定位器檢測負荷電流，實時顯示線路負荷電流值（必須為0，確保停電狀態），此功能也可以檢測正常運行線路的負荷電流。4.4.2單相接地故障點定位（1）在信號發生裝置關機狀態下，接地線將主機可靠接入大地，同時將將掛鉤拉閘桿接入故障線路（三個掛鉤同時短接接入三相），打開裝置電源，選擇檔位開關進入“異頻信號”，調節“電流調節”旋鈕，確保電流大小在15-50mA之間，一般調至30mA。（2）建議使用二分法，將鉗表沿故障線路巡查，實時查看信號接收定位器顯示的異頻電流值。當某一點的兩側異頻電流值發送跳變，則確定這一點就是接地故障點。（3）檢測完成，關閉所有設備電源，對信號發生裝置進行充電。4.4.3高阻接地查找（1）在信號發生裝置關機狀態下，接地線將主機可靠接入大地，同時將將掛鉤拉閘桿接入故障線路（三個掛鉤同時短接接入三相），打開裝置電源，選擇檔位開關進入“搖表信號”，按下確定鍵輸出搖表信號，測試絕緣電阻，10s后顯示測試數據（例如500k），界面提示測試結束。

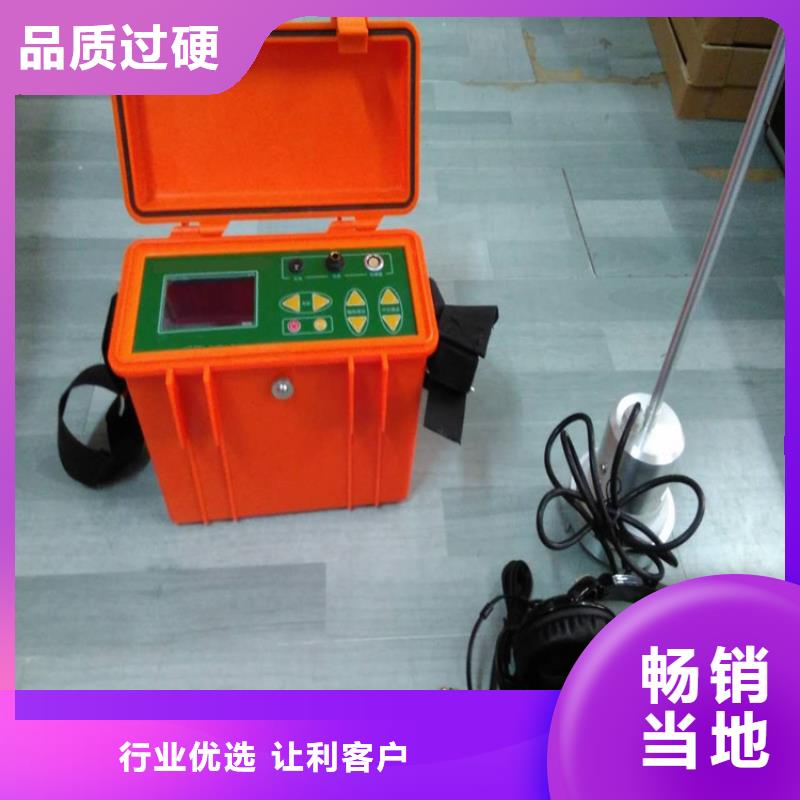

湛江電纜故障探測儀 面板示意圖四、技術參數1、數顯距離：99.9米，小0.1米。2、粗測誤差小于10％，定點誤差為零。3、電磁通道增益≥110dB。4、電磁通道接收機靈敏度≤5μV。5、聲音通道音頻放大器增益≤120dB。6、工頻抑制能力＞40dB。7、聲磁同步定點儀：即現場定點時，數字屏在沖擊高壓形成的沖擊電磁波作用下計數一次，并顯示故障距離或滿亮(99.9米)。同時，由高阻耳機監聽電纜故障點在沖擊放電擊穿時火花產生的地震波，以便排除環境雜波干擾。8、內置65kHz電磁傳感器，可作電纜路徑和電纜埋設深度的探測。9、工作電源：內置可充電池供電，連續工作時長＞12小時。10、功耗：≤0.7W五、原理簡介1、本儀器由電磁波傳感器，聲波振動傳感器，數據處理器，LED距離顯示器及音頻放大器五大部分組成。2、在進行沖擊高壓放電定點時，電磁傳感器接收到由電纜輻射傳來的電磁波后，送至數據處理器，經放大整形處理，啟動內部的距離換算電路工作。當拾音傳感器接收到由地下傳來的故障點地震波后也送至數據處理器放大整形，產生計數中斷信號，讓距離顯示器顯示終處理結果 (故障距離數)。并凍結顯示數字，提供穩定觀察。第二次沖擊放電時重復上述過程并刷新上次顯示數據。由于電磁波傳播速度極快，遠高于地表聲波傳播速度，根據電磁波與聲波的傳播時間差，利用公式I＝TV (I：距離，單位米； T：時間差單位秒； V：聲波在地表層或電纜中的傳播速度，XXX米/秒)，由數據處理電路換算出故障距離來。3、音頻放大器可放大拾音傳感器拾取的微弱地震波信號，由耳機監聽其大小，配合顯示屏數據定點。如果地震波太弱，形不成計數中斷信號，距離顯示器將自動發出中斷信號使其滿亮顯示99.9米。

湛江電纜故障探測儀 設備組成單相接地故障點巡查裝置是由信號發生裝置、信號采集器、信號接收定位器三部分組成。（1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障；（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點，在線路正常運行時，可實時檢測線路負荷電流；（3）信號接收定位器： 用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據，確定故障點方向及位置。2.2操作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的異頻信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。可以通過在線路任意位置檢測該信號的存在與否，判斷故障點的位置。示意圖如下:

湛江電纜故障探測儀 技術參數1.采樣方法：低壓脈沖法、沖擊閃絡法、速度測量法2.采樣速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz3.脈沖寬度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs4.波速設置：交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定5.沖擊高壓：35kV及以下6.測試距離：＜60km7.分 辨 率：1m8.測試精度：0.1m9.顯示方式：工業級10.4寸彩色觸摸液晶屏10.操作方式：觸摸屏操作、物理旋鈕操作11.分析設置：滾屏、縮放、保存、調出、波移等功能12.工作電源：內置電池供電13.連續工作：＞4h（亦可使用外接電源使用）14.儲存功能：具有數據存儲功能，可存儲大量現場波形及數據，并隨時調出使用15.波形分析：所有的高阻故障波形僅表現為低壓脈沖法的短路故障波形特征，便于分析卡位16.波形處理：能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離
