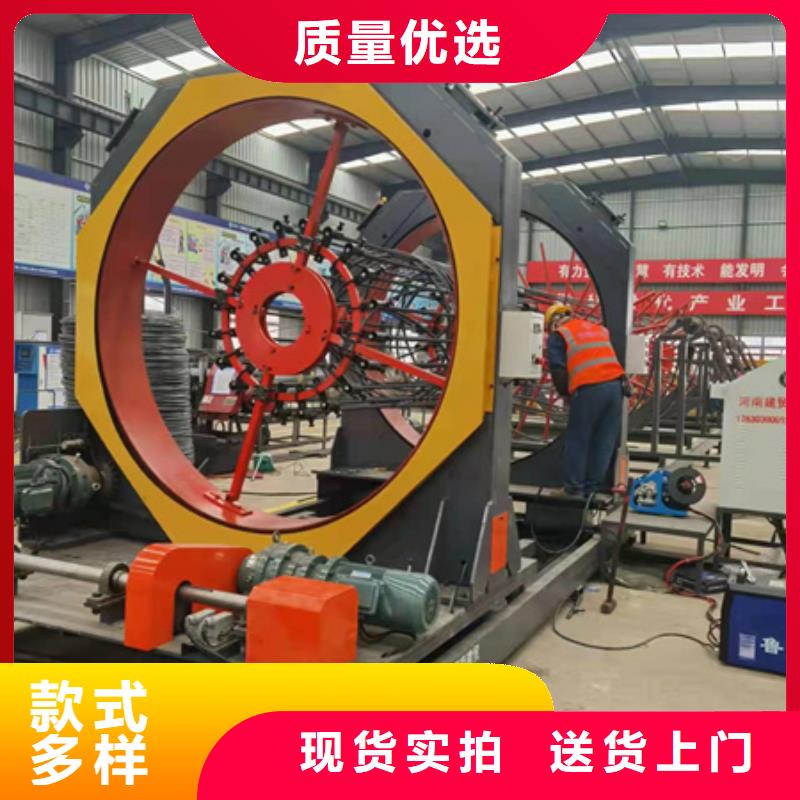

本機由機械工作部分與電器控制部分組成：
1、機械部分主要由：主驅動系統、拉筋系統、電極系統、液壓拖網系統。
1）主驅動系統
由主驅動變頻調速電機，驅動主機轉動，實現環筋在縱筋上的纏繞，以完成環筋的纏繞過程，同時向焊接控制系統傳輸焊接號。
2）拉筋系統
牽引系統由牽引變頻調速電機提供動力，經鏈條帶動拉筋小車做直線運動，完成縱筋牽引焊接，拉筋速度根據要求可進行較大范圍內的調節，以調節環筋的疏密，同時拉筋小車具有自動返回功能。
3）電極系統
氣動電極，自動調節預緊力，預壓力相對恒定，較彈簧預壓相比，具有電極沖擊小，電極磨損小，焊點更加牢固的特點，焊接過程中的飛濺進一步減小，電極壽命進一步得到延長，在自動焊接過程中電極系統保持相同的距離不變，保證焊接電極與電極板的間距及焊接壓力相等。 數控鋼筋籠滾焊機，是在工業PLC上設定間距參數，由PLC控制行走于旋轉變頻電機的轉速。從而有效保證其加工出來的產品質量。 加工特性：
1、加工速度快：正常情況下備料及滾焊部分5人一班，分二班作業，10個人 就可以加工出20多個12米長成品的籠子（備料、滾焊、加強筋安裝、探測管安裝、導向墊塊安裝等），工作效率非常高。
2、加工質量穩定可靠：由于采用的是數控機械化作業，主筋、纏繞筋的間距均勻，鋼筋籠直徑一致，產品質量完全達到規范要求。
3、 箍筋拉緊不需搭接，較之手工作業節省材料1.5%，降低了施工成本。4、由于主筋在其圓周上分布均勻，多個鋼筋籠搭接時很方便，節省了吊裝時間。5、機械化加工鋼筋籠，在質量控制方面得到了保障。

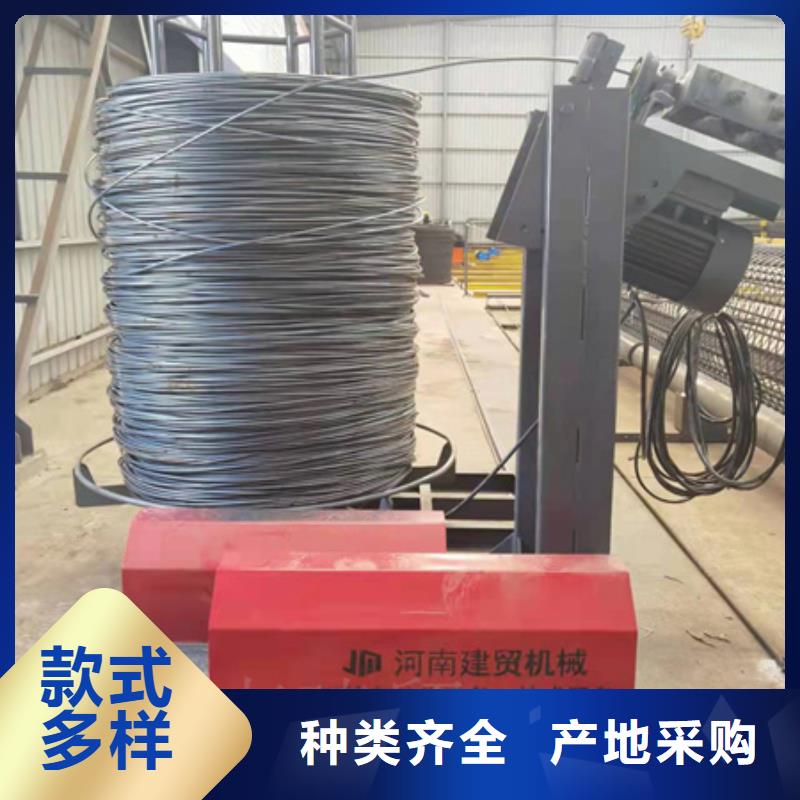

漳州數控鋼筋籠繞筋機上門安裝指導河南建貿 建貿機械設備有限公司 鋼筋籠滾焊機 工藝流程：1：主筋上料→盤筋上料→主筋穿絲并加緊→盤筋穿絲并纏繞固定→焊接成型→鋼筋籠與旋轉盤分離→卸籠，降下液壓支撐→移動盤復位、準備下一個循環→加內箍筋鋼筋籠滾焊機 主要性能指標及特點：A、設備分1250MM1500MM、2000MM、2500MM等型號，14M，18M，22M，27M四種規格；一次性可以成型14M（含錯位部分）、18M、22M、或7M的鋼筋籠。B、主筋￠12~40mm，箍筋￠5~16mm（盤筋直接工作），繞筋間距范圍：50~450mm可任意調整；C、功率：1500型以下設備13KW（含上料機構），2000以上型號設備20KW；D、滾焊機速度根據操作手的熟練程度從低到高可任意調整。E、移動盤電機號及電機電源電纜采用坦克鏈式保護，確保設備運行。

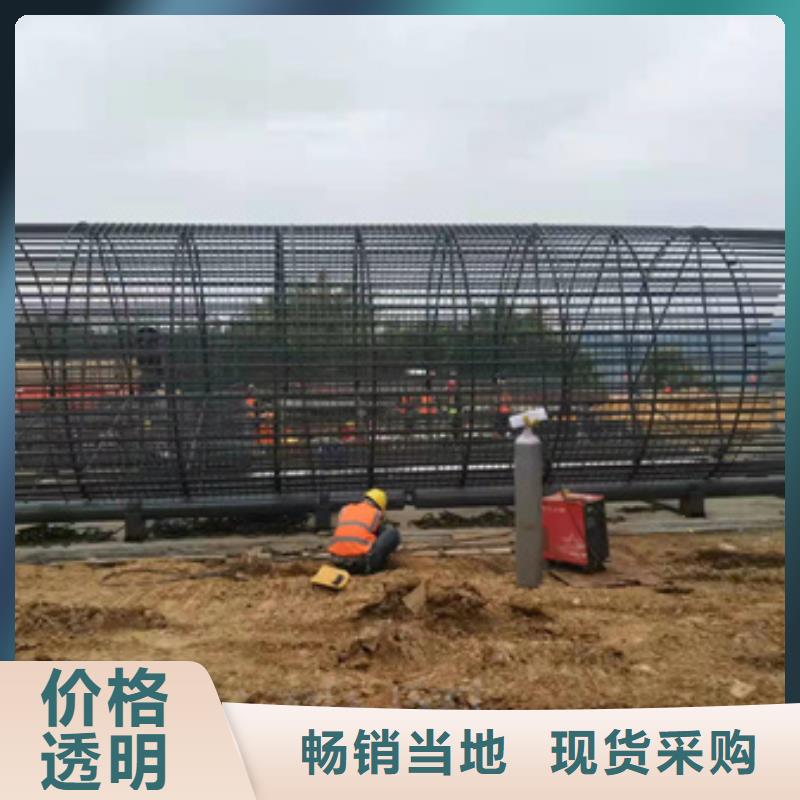

鋼筋籠繞筋機的出現，解決了鋼筋籠繞筋機支撐不便于安裝的問題，為我國橋梁樁基制造大大提高了效率，可根據客戶情況定制設備，廣泛應用于高鐵、高速等項目建設。[產品}加工出的鋼筋精度高，誤差小，兩個相鄰之間誤差在3mm以內，用米尺直接拉3米長度，總共誤差在2CM以內，基本都是項目部不需要檢查產品。

鋼筋籠繞筋機所有制作材料嚴格使用國標鋼材，生產嚴謹，故障率遠低于行業平均水平，給客戶提供***的售后服務， 時間為客戶安裝設備， 時間為客戶解決問題。

繞線機模塊化的基本原理是將繞線機主體、控制系統和外部配置部件，全部按功能和結構分解為一些基本單元模塊，然后按客戶的需求進行組合配置后售出，以滿足不同的市場需求。工業設備的模塊化設計，其思想和實踐已有多年的歷史。在日常生活中，也可以看到很多模塊化工業及民用產品的廣泛應用。



---
