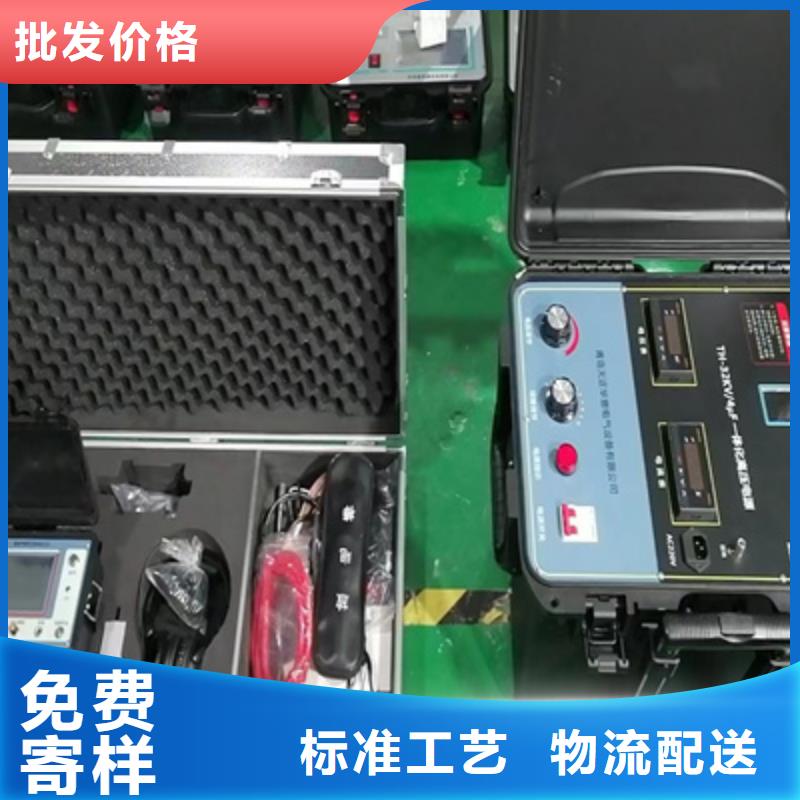

漳州電纜故障探測儀不要輕易拆卸探頭及儀器，以防人為損壞。八、聲磁同步定點儀的操作技巧任何一種儀器設備，在充分了解性能、特點后，方能事半功倍地發揮其功能。該定點儀盡管操作極其簡單方便，但在使用時也得根據現場特點，巧妙地使用，才能充分發揮其優勢。從使用說明書中介紹的原理知道，此定點儀靠儀器中的電磁傳感器接收到故障電纜在沖擊放電時產生的輻射電磁波后開始計數，而在拾音傳感器接收到故障點放電時產生的地震波后停止計數。電磁波與聲音震動波之間的時間差乘以地下聲波傳播的速度，便是探頭至故障點的直線距離（即數字屏顯示的數值）。也就是說，只有在沖擊閃絡之后，探頭測聽到故障點傳來的地震波使計數器停止計數后，所顯示的數值才是有效而可信賴的。但是，在現場進行故障點定位時有可能出現兩種情況：種是探頭距故障點太遠，高壓設備對電纜沖擊放電時，定點儀只是由電磁傳感器接收到輻射電磁波后計數器開始計數，而沒有地震波來使計數器停止計數，耳機也聽不到地震波。所以此時計數器將一直計到原設定數99.0米。而且每沖擊放電一次，計數器將重新刷新一次，但仍顯示99.0米，屏幕信息僅告訴操作者高壓設備的沖擊閃絡功能正常，

<漳州>天正華意電氣設備有限公司 架空線小電流故障定位儀漳州直供廠家

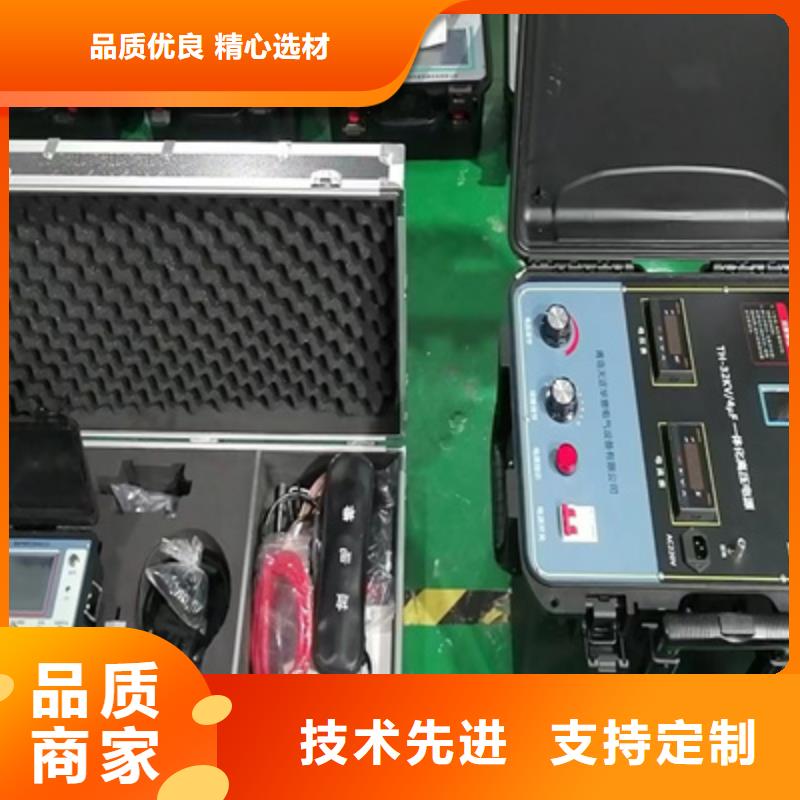

漳州電纜故障探測儀 儀器操作使用方法1、聲音通道設置：儀器出廠時默認為全通。故障點沖擊放電的聲音頻率，受聲波傳播介質和傳播距離的影響非常大。聲波傳播速度越快，距離聲源的距離越小，聲波的高頻衰減就越少。在實際現場中，堅硬覆土物（比如水泥、石板下）的聲波傳播速度快，聲波高頻成分多。而在沙灘或泥土的覆土物上，放電聲音的高頻成分被大大的衰減，聲波低頻成分居多。濾波參數 功能描述全通 全通：帶寬100Hz~1.5kHz本設定提供的工作頻帶，適合在外界干擾比較小的環境下使用。低通 低通：帶寬100Hz~400Hz本設置特別適用于測量點距離正在故障點比較遠，或者覆土物是松軟的土壤或沙子的情況。但是該設置不能降低低頻干擾信號，容易發生低頻信號的噪音音量較高的現象。高通 高通：帶寬200Hz~1.5kHz本設置，適用于非常堅硬的路面或靠近故障點的情況。同時對低頻背景噪音信號大大衰減。帶通 帶通：帶寬150Hz~600Hz帶通濾波是在低通濾波和高通濾波設定之間做出的折中平衡。這樣根據不同的現場，選擇合適的濾波參數。本設備支持四種錄波參數

<漳州>天正華意電氣設備有限公司 架空線小電流故障定位儀漳州直供廠家

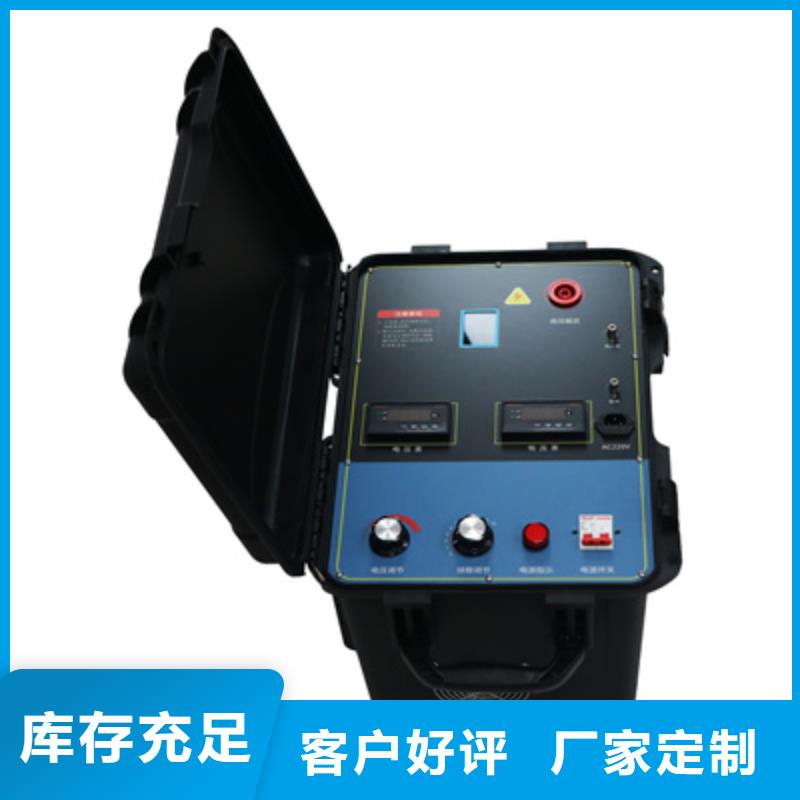

漳州電纜故障探測儀 參數配置要求： 參數名稱 項目需求值或表述 投標方響應值 脈沖輸出電壓 0—30kv，連續可調。 能量 ≥900J＠30kV。 外觀設計 一體化設計，將高壓電容、放電間隙、直流升壓集成于一體，放置在主機內。 輸出模式 脈沖、直流。 高壓脈沖間隔 無須調整，LP30/2自動調節放電間隔。 絕緣測試 0—30kv，連續可調。 高壓預定位 0—30kv，連續可調。 輸出電壓極性 負極性。 允許沖擊電壓 ≤2500J。 高壓輸出線 乙丙橡膠柔性電纜，絕緣耐壓≥60kV。 電源 外接：220V 50Hz 2kVA 內置：2000kVA，連續使用8小時。 尺寸（mm） 50 x 30.5 x 45.7 。 重量（kg） 不大于35。 脈沖輸出電壓 0——30kV，連續可調。 燒弧功率 ≥300。 燒弧電流 ≤100mA。 性 具備F-Ω 保護裝置、溫度監測、高壓急停按鍵、帶自動放電模塊。 量程 0m-100km。 脈沖寬度 20 ns~10 μs。 脈沖幅值 10~60。 小分辨率 0.01 m。 采樣頻率 ≥200。 增益 - 37~＋37 dB。 抗衰減調節 0~22 dB。 波速度 50~300m/μs。 動態量程 ＞ 80 dB。 輸出特性阻抗 50Ω。 阻抗自動匹配 8 Ω~500 Ω連續可調。 脈沖模式 低壓脈沖法、二次脈沖法、脈沖電流法、直閃衰減法。 輸入高壓保護 ＞ 400 V交流時自動保護。 液晶顯示器 7”彩色TFT480＊800 屏幕亮度800 cd/m2 可觸摸陽光屏。 內存容量 ≥32G。 電源 內置充電電池；110 … 240 V交流 50Hz 30 VA；12V外置蓄電池。 環境溫度 操作 -20 °C ... ＋50 °C / 存儲 -30 °C ... ＋60 °C。 動態量程 磁通道〉110dB；聲通道〉110dB。 頻率范圍 100---1500Hz。 濾波量程 關閉濾波 100---1500Hz。 低通 100---400Hz。 帶通 400--800Hz。 高通 800---1500Hz。 觸發 聲學全自動觸發；磁場全自動觸發。 噪音抑制模式 T18自適應降噪模式、強降噪模式、無降噪模式。 啞音調節: 全自動靠近式啞音。 手柄長度: 450---750mm

<漳州>天正華意電氣設備有限公司 架空線小電流故障定位儀漳州直供廠家
<漳州>天正華意電氣設備有限公司 架空線小電流故障定位儀漳州直供廠家

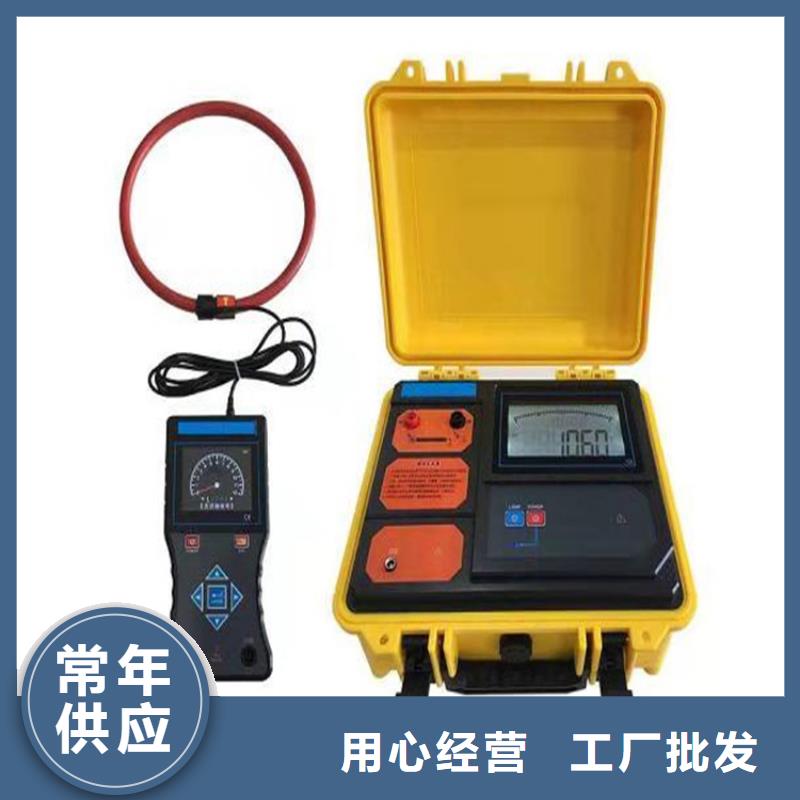

漳州電纜故障探測儀 設備組成單相接地故障點巡查裝置是由信號發生裝置、信號采集器、信號接收定位器三部分組成。（1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障；（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點，在線路正常運行時，可實時檢測線路負荷電流；（3）信號接收定位器： 用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據，確定故障點方向及位置。2.2操作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的異頻信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。可以通過在線路任意位置檢測該信號的存在與否，判斷故障點的位置。示意圖如下:

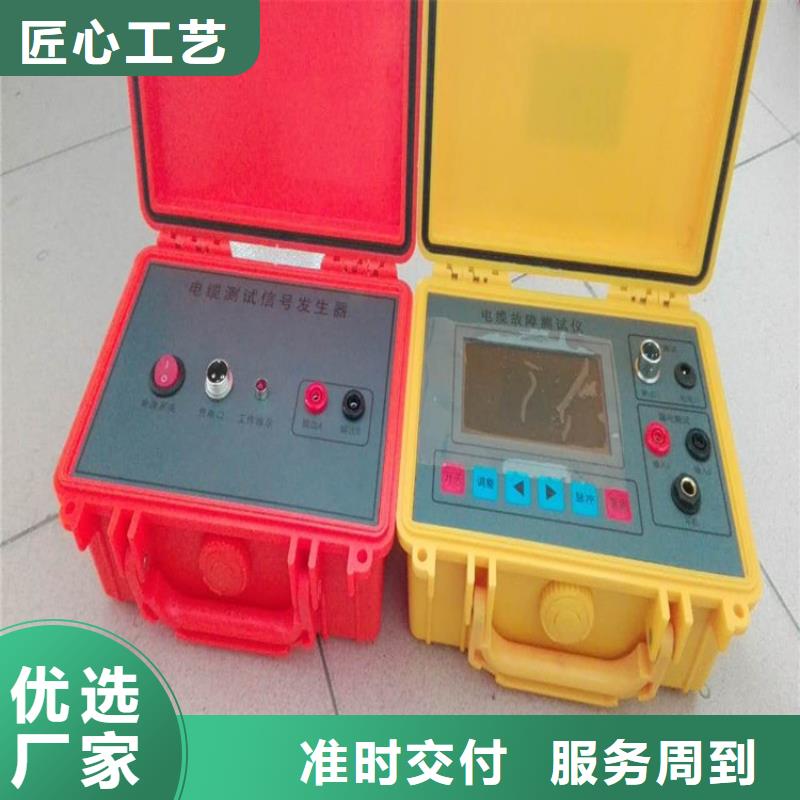

漳州電纜故障探測儀 儀器的操作使用步驟：由于本儀器主要在高壓環境中工作，在現場使用此儀器檢測電纜故障前，應詳細閱讀本使用說明書中的有關儀器測試原理、接線方式和使用注意事項。以免發生人身事故和損壞儀器設備。1．用低壓脈沖法測試電纜的低阻接地、短路、斷路故障A．此時不用多次脈沖控制器。直接在電纜故障測試儀的輸入輸出接口接出一根夾子線。將夾子線的紅夾子夾在故障電纜故障相芯線上，黑夾子夾在電纜的外皮地線上。B．啟動儀器電源開關，屏幕工作以后，觸摸屏幕任意地方進入設置界面。此時儀器默認的狀態是“低壓脈沖法”。應根據現場被測電纜種類、長度和初步判斷的故障性質選擇使用方法。設置在“低壓脈沖法”時，在此界面還可以進行波速測量和打開歷史文件查閱以前的測試結果。C. 完成設備參數設置后，點擊“采樣”鍵，儀器自動發出測試脈沖。此界面將顯示電纜的開路（全長）波形或低阻接地（短路）故障波形。若波形不好操作者應調節“中值”和“幅度”，并觀察采到的回波，直到操作者認為回波的幅度和位置適合分析定位為止。D．波形定位讀距離。低壓脈沖判距比較容易，只要將游標分別定位到發射波及反射波的起點即可。圖五 低壓脈沖法測試的開路全長波形界面E．“保存”很多時候，需要將測試結果保留或留作對比用，就要利用儀器中的“保存”功能，將此次測得的波形保存在儀器的數據庫中。如果測試人員認為有必要保存此次測試結果，可點擊“保存”鍵，根據子菜單提示操作即可。2．用沖擊高壓閃絡法測試電纜的高阻泄漏故障（包括高阻閃絡性故障）本儀器可用沖擊高壓閃絡法測試電纜的高阻泄漏故障。沖擊高壓閃絡法測試電纜的高阻泄漏故障是目前在國內流行的傳統檢測方法。

<漳州>天正華意電氣設備有限公司 架空線小電流故障定位儀漳州直供廠家

漳州電纜故障探測儀 很多用戶都習慣使用此方法。是三次脈沖法測試電纜故障的一種補充方法。外接線路較為簡單，但是波形分析的難度較大，只有在大量測試的基礎上，有一定經驗后才能熟練掌握，遠沒有三次脈沖法簡單，但還是一種行之有效的測試方法。將儀器附帶的電流取樣器用信號線與主機連接后放在電纜與高壓設備間的接地線旁即可。只要沖擊高壓發生器輸出的電壓足夠高，故障點在此沖擊高壓的沖擊下圖六 高壓閃絡測試法接線圖被擊穿，電纜中就會產生電波反射。電流取樣器將地線上的電流信號通過磁耦合取得的感應反射電波傳電纜故障預定位測試主機，經過A/D采樣和數據處理，并將采得的波形顯示在屏幕上進行故障距離分析。圖七 高壓閃絡法測試波形儀器的預置方法和三次脈沖法的預置一樣，只是在預置時將采樣方法改成高壓閃絡法即可。電纜類型和采樣頻率確定以后就可以點擊“采樣”鍵 ，進行采樣等待。一旦高壓發生器進行沖擊高壓閃絡，儀器就自動進行數據采集和波形顯示。屏幕上方紅色波形是經過局部放大后的波形，下方藍色波形為測試波形全貌。當采集到較為理想的波形后，便可操作“波形縮放”和位移、移動游標來標定故障距離。操作方法與低壓脈沖法一致。4．波速測量不同廠家生產的電纜，盡管型號相同，因為工藝和介質配方的差異，會導致電波傳播速度的差異。如果直接使用儀器給出的平均電波傳播速度，會造成一定的測試誤差。為了更加地測試故障距離，往往需要重新核對（測試）該電纜的電波傳播速度。電波測速的方法如下：A.首先選一段已知長度被測電纜。如果此次被測電纜的長度為已知，也可以用此電纜進行測速。B. 儀器進入設置界面后，按“采樣方法”后選擇“速度測量鍵”。 選取適當的采樣頻率和脈沖寬度。儀器的測量夾子線接在被測電纜的芯線和外皮上。按“電纜長度”鍵，彈出對話框，填寫電纜長度值，按“OK”鍵。點擊“采樣”鍵 ，儀器屏幕將顯示低壓脈沖開路測試波形，通過游標定位儀器將自動顯示所選的電纜的測試速度。

<漳州>天正華意電氣設備有限公司 架空線小電流故障定位儀漳州直供廠家

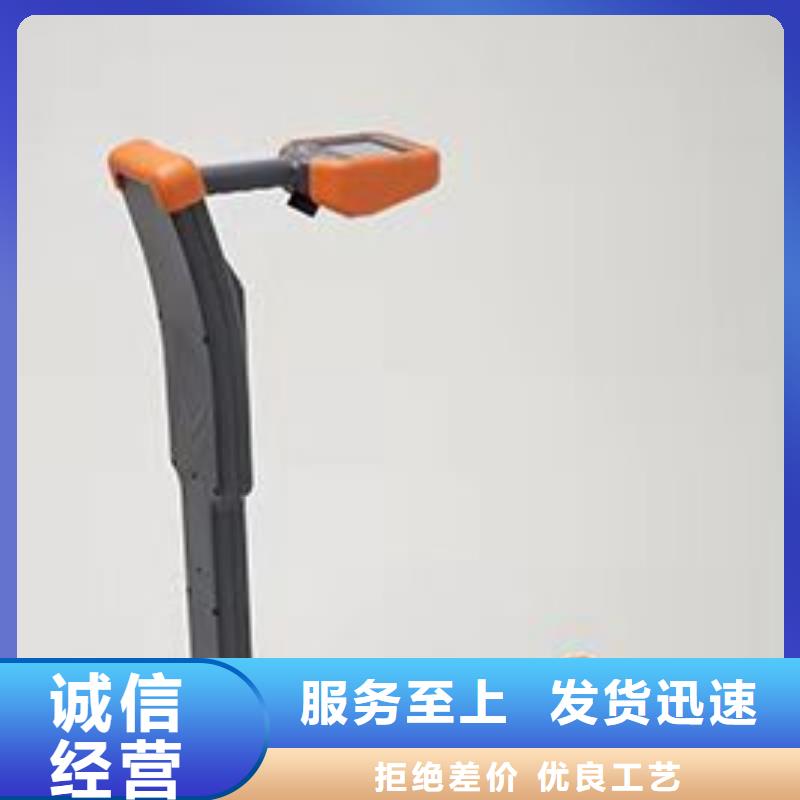

漳州電纜故障探測儀 但是，在現場進行故障點定位時有可能出現兩種情況：種是探頭距故障點太遠，高壓設備對電纜沖擊放電時，定點儀只是由電磁傳感器接收到輻射電磁波后計數器開始計數，而沒有地震波來使計數器停止計數，耳機也聽不到地震波。所以此時計數器將一直計到原設定數99.0米。而且每沖擊放電一次，計數器將重新刷新一次，但仍顯示99.0米，屏幕信息僅告訴操作者高壓設備的沖擊閃絡功能正常，可放心沿電纜路徑繼續測聽；第二種情況是沖擊閃絡時，耳機已能聽到足夠強的地震波聲，計數器不再顯示滿量程99.0米。而是顯示某一固定數值（有可能末尾兩位數有跳動），此固定數值重復顯示的機率相當高。此時操作者可以斷定，距離即為探頭到故障點的直線距離。當能確定故障距離后，下一步是沿電纜路徑，任意移動探頭一米左右，以判斷方向。如果讀數減小一米，證明移動方向正確。若讀數增加一米，說明遠離故障點。便可按屏顯距離直接移動探頭至故障點附近。此時，地震波強度加大，屏顯數明顯減小。只要在該處仔細緩慢地移動探頭，總會發現某點的讀數小。無論探頭往任何方向移動，讀數將會增大。那么該點恰好是電纜故障點的正上方。此刻的屏顯數即為該點的電纜埋設深度。而且此時用耳機監聽的話，會發現此點正是地震波的點。

<漳州>天正華意電氣設備有限公司 架空線小電流故障定位儀漳州直供廠家
<漳州>天正華意電氣設備有限公司 架空線小電流故障定位儀漳州直供廠家

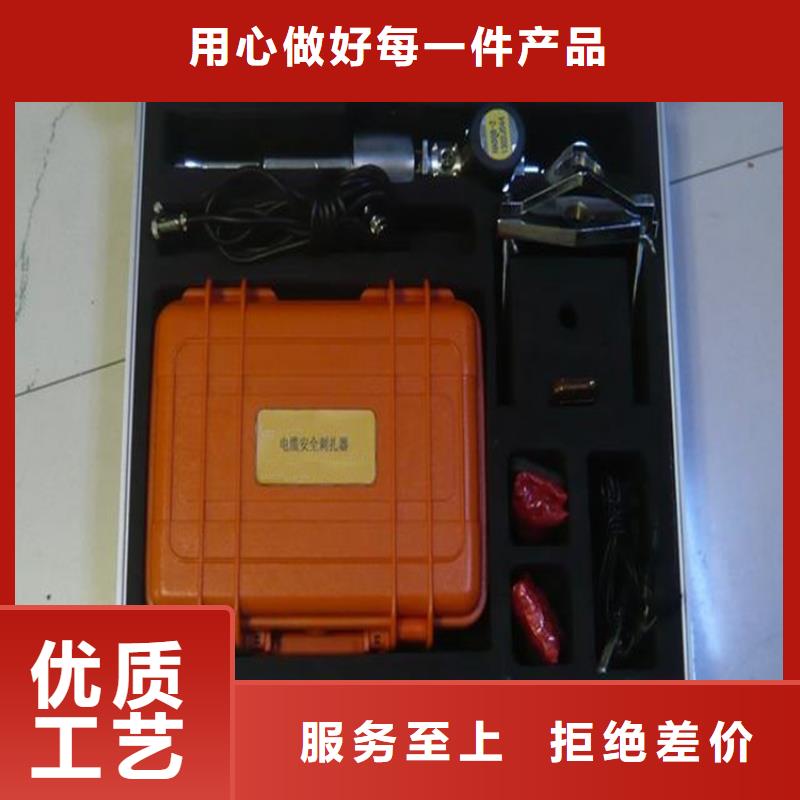

漳州電纜故障探測儀我們根據發射脈沖和反射脈沖的時間差及電纜中電波的傳播速度，可測出故障點到測試端的距離為：S＝VT/2式中：S代表故障點到測試端的距離V代表電波在電纜中的傳播速度T代表電波在電纜中來回傳播所需要的時間在速度V已知和時間T已經測出的情況下，就可計算出故障點距測試端的距離S 。這一切只需稍加人工干預，就可由計算機自動完成，測試故障迅速準確。二、測試系統控制面板介紹測試面板可分為四部分：菜單欄、狀態欄、圖形顯示區、功能鍵區。１、菜單欄 菜單欄包括“數據管理”和“測試幫助”兩個菜單：“數據管理”菜單：包括“打印”、“讀盤”、“存盤”、“結束”四個菜單項。選擇“打印”可將屏幕顯示內容用打印機打印出來；選“存盤”可將測試的波形和數據存儲于電腦的硬盤或外存儲器（如U盤等）中，作為資料保存；選“讀盤”可調出以前測試時存儲的波形，以供事后分析；選“結束”可退出該控制面板。２、狀態欄 狀態欄里顯示四個方面的信息：左邊是測試方式；第二個是選擇的電纜介質所對應的電波速度（若是測速度，則不顯示介質信息）；第三個是故障距離（或電纜長度）；右邊顯示測試日期。３、圖形顯示區 圖形顯示區用來顯示采樣所得的波形，電腦內存儲的波形也可以通過讀盤或調用在此顯示，供使用人員分析。４、功能鍵區功能鍵區由14個按鍵組成，可分為三類。初始化數據：包括測試方法和介質選擇兩個鍵。測試方法：有兩種選擇，“測故障”和“測速度”。基本的測試方法有三種，“低壓脈沖”、“沖閃”、“直閃”?！暗蛪好}沖”有“2μs”和“0.2μs”兩種脈寬可選擇。 “沖閃”包括“電感電壓取樣”，“電阻電壓取樣”，“電流取樣”三個菜單項；“直閃”包括“電壓取樣”“電流取樣”兩個菜單項。介質選擇：程序初始化時設置為“油浸紙型”，如果是其它介質的電纜，可根據電纜的介質選擇。

<漳州>天正華意電氣設備有限公司 架空線小電流故障定位儀漳州直供廠家 <漳州>天正華意電氣設備有限公司

漳州電纜故障探測儀跨步電壓測量法跨步電壓法又叫差分電位法如果一埋地電纜發生接地故障，我們可以利用電位差法找出故障點。方法是在故障電纜的測試點與地之間加上測試電壓，那么在電纜的入地點周圍將會形成以入地點為同心的分布電場。該電場中半徑相同的任意點之間不存在電位差，但半徑不同的任意兩點間卻存在電位差（如圖中A、B兩點），而且當兩點間距固定時，兩點離中心越近電位差越強。利用這一特點，我們就可以移動A、B兩點逐漸向中心點逼近。當故障點恰好位于A、B兩點中間時，電位差變為零。如果繼續移動越過故障點時，電位差極性將會反相，如此來回移動就可準確判斷出接地點。操作步驟1）將所有用電設備脫離被測電纜，保證被測電纜無任何連接；2）將發射機的紅色接線柱接到被測電纜上，黑色接線柱通過接地針接到大地；3）主機開機，選擇路徑測試；4）按接收機上的“ON”鍵開機，選擇“跨步電壓”模式。5）然后背上接收機，手持跨步電壓的定位探測架，根據接收信號的強度判斷線路徑，沿著線纜路由向前走，走幾米把定位探測架在線纜路由的地面上插入一次（如果土壤比較干燥或在水泥地面，可適當地在插針點澆上些水，兩根定位探測架的連線應與被測電纜平行）。

漳州電纜故障探測儀電纜類型按鍵，彈出電纜類型選擇子菜單，有“交聯乙烯”、“聚氯乙烯油浸紙型不滴油型”和“未知類型”5個選項，儀器開機默認為“交聯乙烯”，可根據需要按對應的電纜類型鍵。若被測電纜不屬于四種已知類型，則應按“未知類型”鍵，彈出計算器對話框，調整波速數值，達到選定值后按“鍵，再按“電纜類型”鍵退出此項功能。注意：波形速度300m/μs，不同介質的電纜中電波傳播速度不同，因此在測試故障之前必須選定介質類型，以確定電波傳播速度。④主頁按“”可以返回初始界面。打印按“”可以將界面打印出來。圖形放大或縮小查看圖片時，點擊或鍵進行縮放。低壓脈沖法測量電纜長度，要根據電纜長度選擇不同的縮放比例，比例設置如下：電纜全長在1500米之內，縮放比例設置成1：1 （脈寬0.05-0.2us）電纜全長在1500-3000米之內，縮放比例設置成1：2 （脈寬0.2-0.5us）電纜全長在3000-4500米之內，縮放比例設置成1：4 （脈寬1-2us）電纜全長在4500-6000米之內，縮放比例設置成1：8 （脈寬2-8us）電纜全長在6000米以上，縮放比例設置成1：16 （脈寬8us）如果是閃絡法測量故障距離，要看故障點波形來調整縮放比例，例：電纜全長3000米，選擇1：4的縮放比例，而故障點大概500米左右，這時要把縮放比例調整到1：1才能更好的分析。標尺1和標尺2進行數據卡位時，選擇或，通過移動或來進行精準分析故障位置。⑧數據保存按“”鍵，彈出保存對話框，提示要保存的號段，此時按“是”，即屏中上半部顯示的紅色波形被保存在該號段，按“否”退出。⑨自動判距按“ ”鍵，游標進行自動定位，顯示屏上方自動顯示故障距離。
