NE系列板鏈斗式機主要部件特點:
1.上部裝置：安裝有軌道（雙排道），防止鏈條擺動，逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。
2.中間節：部分中間節裝有軌道（雙排節），以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。
3.下部裝置：安裝有張緊裝置， NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。

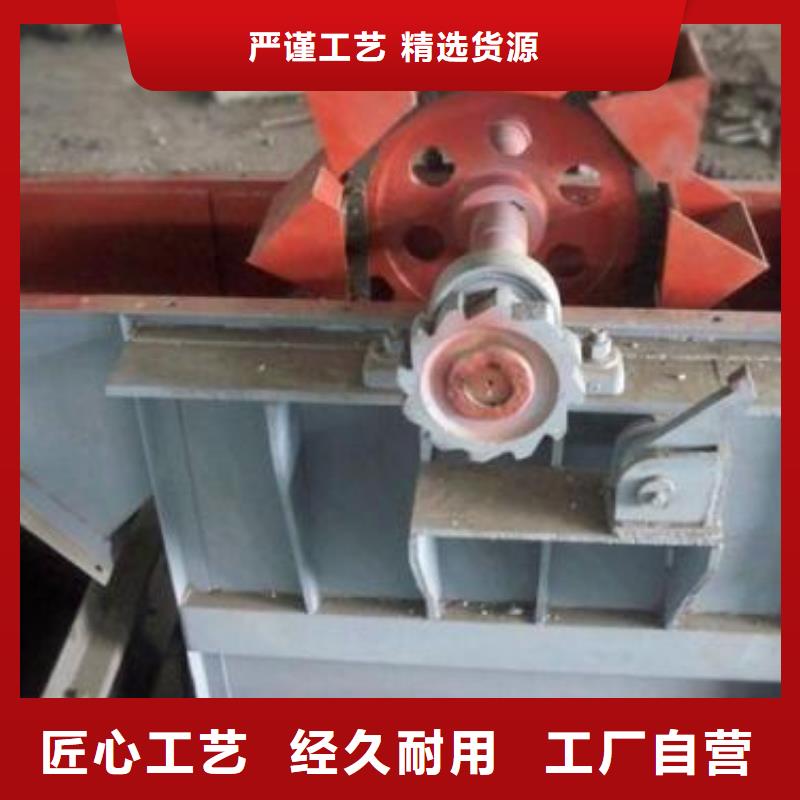

4.上下鏈輪采用 ZG310-570。整體調質，HB229-269齒面淬火HRC40~48。
5.板鏈：鏈板采用 45 # HRC36~42

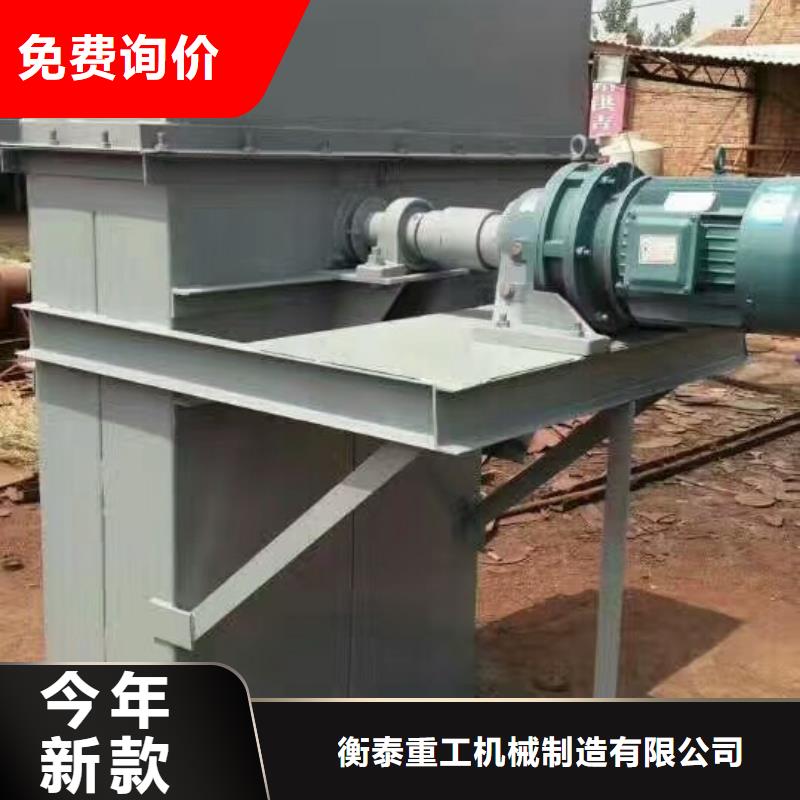

  本機傳動裝置有二種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺，聯軸器等，使結構緊湊、重量輕、而且內部帶有異型輥逆止器，逆止可靠，該減速器噪聲低，運轉平穩，并隨主軸浮動，可安裝應力。本機 輸送量365m3/h 高度為50m。
鏈條斗式機主要特點:
1.維護方便，壽命長。
2.機殼鋼板加厚、剛性好。
3.輸送物料的溫度 可達250℃。
4.中節機殼具有單通道和雙通道兩種形式。
5.高度運行平穩可靠，噪音小，維護方便。
6.改進機型的輸送量比普通機型提高30%以上。
7.機環鏈采用低合金鋼鍛造，并經滲碳淬火處理，具有極高的抗拉強度和耐磨性能。

TD斗式機采用離心式和混合兩種方式卸料，適用于輸送堆積比重小于1.5/平方米的粉狀、粒狀、小塊狀的無磨琢性、平磨琢性物料，如谷物、煤、沙、水泥、化肥等，物料溫度一般不超過60℃。TD160型斗式機分深斗和淺斗兩種，深斗用字母S代替，淺斗由Q代替，輸送量深斗可以達到8立方左右，前都可以4立方左右，斗寬160MM，深斗容積達到1.1升，淺斗容積達到0.65升，斗距都在350左右，沒有太大誤差。電機功率由高度來定，料斗轉速每秒1米，滾筒轉數每分鐘47.5轉，輸送物料 快不超過25公分，殼體厚度為3公分材質焊接。斗式機:適用于低處往高處，供應物料通過振動臺投入料斗后機器自動連續運轉向上運送。根據傳送量可調節傳送速度，并隨需選擇高度;料斗為我公司自行設計制造，PP料斗使該型斗式機使用更加廣泛，所有尺寸均按照實際需要設計制造，為配套立式包裝機，電腦計量機設計，適用于食品、醫藥、化學工業品、螺絲、螺帽等產品的上料，可通過包裝機的信號識別來控制機器的自動停啟。





 TD斗式機的工作原理
TD型斗式機由運行部分(料斗與牽引膠帶)帶有傳動滾筒的上部區段帶有拉緊滾筒的下部區段中間機殼驅動裝置逆止制動裝置等組成適用于向上輸送松散密度ρ<1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料如煤、砂、焦末、水泥、碎礦石等。 TD型斗式機結構形式:傳動裝置TD型斗機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上省去了傳動平臺、聯軸器等使結構緊湊、重量輕而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可安裝應力。

---
