運城高低壓開關柜通電試驗臺 使用方法：1、將“AC380V電源輸入”接入到三相四線電網中，將地線接入大地網中，決不可將地線接入到零線或是接入到其他設備的外殼上，這樣將會給之后的測試工作帶來很大的危險，眾所周知，在設備發生故障或設備外殼帶電后，操作人員若接觸帶電體如同接入380V電網，若接地不良或沒有接地，將會失去對操作人員的保護，使操作人員如同接入到380V電網一樣危險，會對操作人員造成很大的傷害，嚴重的會造成人員死亡。所以在使用之前一定要檢查接地線是否接觸良好，接入的地網是否是真正的與大地相連。為了您的，請嚴格按照要求操作。2、在接入AC380V電源時，應先切斷電源，待線接好后再合上電源，同時要注意，接線時，雙手一定不能碰導線的金屬部分，這樣會造成觸電。正確的做法是先切斷總電源，保證導線不帶電的情況下將導線與電源可靠的連接，連接完后人員均不要再碰導線，更不要接觸沒有絕緣的金屬部分。3、根據開關柜不同的種類，將開關柜中的各合閘，分閘或者是各種需要電源的裝置用導線與開關柜通電試驗臺相連，連接完后再合上總電源開關，同時合上相應的交流或直流或是電流輸出開關，調節調壓器手柄，輸出電壓就慢慢上升，達到需要后停止上升，開始對待出廠的開關柜做各種測試。具體這樣描述，如果要產生三相交流250V，則按如下步驟進行：1)合上總電源開關，按下總回路控制的合閘按鈕，此時合閘燈亮，再按下交流操作電壓控制的合閘，此時交流操作電壓控制的合閘燈亮，此時后出線板中的交流操作電壓就有輸出電壓了，如需要電壓為250V，只要調節調壓器，使電壓為250V即可。

運城高低壓開關柜通電試驗臺使用外部電源，先將控制線接入到儀器面板的“外觸發”端口，然后儀器進行參數設置，將觸發方式設置成外觸發，接線方式同內觸發一樣，也可紅線接合閘線圈、綠線分閘線圈，黑線接公共端。測試時，先在特性測試菜單按確認鍵操作測試，再做斷路器合或分閘動作，即可采集到數據。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。即可采集到數據。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。6.4手動觸發方式不需要接控制線。在參數設置菜單中把采集信號時間延長5秒鐘，然后快速進行手動分或合閘，即可采到信號，此動作要在5秒鐘內完成，超過則不顯示數據，測試的數據主要參考彈跳時間、彈跳次數、同期、速度，合、分時間為評估值。6.5速度傳感器安裝方法在測試開關速度時，先將直線傳感器安裝在高壓開關的動觸頭上。根據所測開關的類型油、真空、SF6，選擇相應的傳感器安裝。0.1mm直線傳感器（真空開關類）傳感器的直線拉桿用磁鐵吸附在開關的垂直導電桿（動觸頭）上，傳感器用萬向支架固定，在分閘狀態上時行安裝。安裝時電子尺必須和動觸頭垂直，先拉出15mm左右的長度確保合分閘時傳感器不要應開關上下運動而拉壞。這類安裝方法主要是ZN28開關或者是沒有安裝底盤的ZN63（VSI）等動觸頭裸露出來的真空開關。

<運城>天正華意電氣設備有限公司 運城電器試驗臺經濟實用
運城電器試驗臺經濟實用 <運城>天正華意電氣設備有限公司

運城高低壓開關柜通電試驗臺 漏電保護調試：（以JDB-225；660V為例）在測試臺工作電壓41.4及30.6伏二種情況下，在測試保護器上的接線柱33和9之間接上可調電阻，阻值由大（27K）至小（17K）逐漸變化，直至不能啟動為 止，記錄此時阻值即為漏電閉鎖電阻R閉。5：缺相保護測試：對于單相保護器，如JDB-80、DZB-1等在正常啟動后，將電流調壓器調零（相當于缺相），保護器能夠自動跳閘，表示缺相保護完好。對于JDB225，80A為例，中間B相缺相，（即用導線將B相連結短路），將電流調至1.05倍（84A）并將電秒表清零，開始計時，小于2S跳閘表示缺相功能完好。6：測試熱繼電器將熱繼電器的進線端和出線端互相串聯或單相輪流接于大電流發生器接線柱上將常閉觸點根測試臺上的電路組合接好，按下啟動按鈕，調整輸出電流，即可作額定電流或過載電流試驗，熱繼電器動作后能自動跳閘并計時。7：熔斷器測試：這是破壞性試驗，只能用于抽檢，將熔斷器兩端接于大電流接線柱上，可作額定電流或過載電流試驗六：真空接觸器三相同步試驗方法1：按圖接好真空接觸器連接線2：將0-400V信號調整到和真空接觸器線圈電壓相符，按下三相計時按鈕，大概2-10S，看電秒表三相數值是否一致，三相時間不能相差3％即可七：0-1200V1：按下面板1200V控制，調整水平面板上調壓器，即可調整0-1200V輸出，接線端子在控制柜后面，“UA、UB、UC、O”八：電阻調整方法0-145K電阻調整，左邊是0-10-20……90K 調整，中間是0-5K-10-15K……45K右邊是0-1K-2K……9K調整；假如需要35K電阻，那么先將左邊選擇開關撥至30K，中間選擇開關撥至5K，右邊選擇2K將電阻輸出開關撥至“投”電阻輸出即為“37K”

<運城>天正華意電氣設備有限公司 運城電器試驗臺經濟實用

運城高低壓開關柜通電試驗臺 說明書一份。五、操作說明：5.1可靠連接設備的電源線，5.2可調電壓測試：只需將被測試品連接到設備上面的插座，合上電源開關，按下總啟動按鈕，調節調壓器觀察電壓表的讀數至所需測試電壓即可測試，在測試的同時，可調節設備面板上的電壓顯示轉換開關，觀察各相電壓，但對測試輸出沒有影響。5.3直流電壓測試：只需將被測試品連接到設備側面的直流電壓輸出端子，合上電源開關，按下總啟動按鈕，調節調壓器觀察電壓表的讀數至所需測試電壓即可測試， 5.5電流測試：只需將被測試品串入到設備側面的電流輸出端子和固定電壓輸出端子之間即，合上電源開關，按下總啟動按鈕，調節調壓器觀察電流表的讀數至所需測試電流即可測試，三相電流的調節方法相同不需重復說明 7、注意事項：1.設備的電源輸入線徑必需滿足要求；2.設備在安裝時須設接地裝置，并存放于干燥通風處；3.設備需具備一定專業知識者進行操作，且嚴格按照操作程序進行；4.在測試時由于室溫的差異會給測量帶來一定的誤差，應根據實際室內室溫對測試電流調整后在對被測試品進行校驗；5.更換試品時請務必切斷電源；6.設備閑置時請先切斷電源；7.當設備出現故障時應先切斷電源并請專業人員進行維修，請勿自行打開；

<運城>天正華意電氣設備有限公司 運城電器試驗臺經濟實用 運城電器試驗臺經濟實用 <運城>天正華意電氣設備有限公司

運城高低壓開關柜通電試驗臺單相直流0~260V電壓可調輸出在后接線板的接線柱（直流電壓）上按試品所需極性在“＋”“-”極接線柱上接線，將總電源開關（QF1）置于“ON” 位置，將下面板上調壓器手輪逆時針調到零位，按上單相直流可調電壓輸出0~260V按鈕，單相直流可調輸出指示燈亮，表示在接線柱（直流電壓）上有單相直流有電壓可輸出，此時可順時針旋轉A相調壓器手輪調壓，監視單相直流可調電壓表，可調輸出0~260V交單相直流電壓。做完該項試驗后將單相直流可調輸出0~260V停止按鈕按上，三相交流可調輸出指示燈滅，此時直流可調輸出0~260V接線柱無電壓輸出。5、直流耐壓試驗將被試品接到后面板耐壓輸出接線柱上，按動啟動按鈕，緩慢調節A相旋鈕，觀察面板上直流電壓表、直流電流表到達需要輸出值即可。四、注意事項1、開箱驗收時，應檢查主回路接線端子是否松動，調壓器接觸是否良好。2、長期不用時，使用前就用500V兆歐表檢查主回路對地絕緣電阻，其阻值不應小于0.5MΩ。3、輸入輸出接線應嚴格按接線板上所標示標志接線嚴禁錯接反接。連接線一定要接觸良好，設備應良好接地。4、工作和存放場所應無嚴重影響絕緣的氣體、化學性塵埃及其它爆炸性和腐蝕性介質。

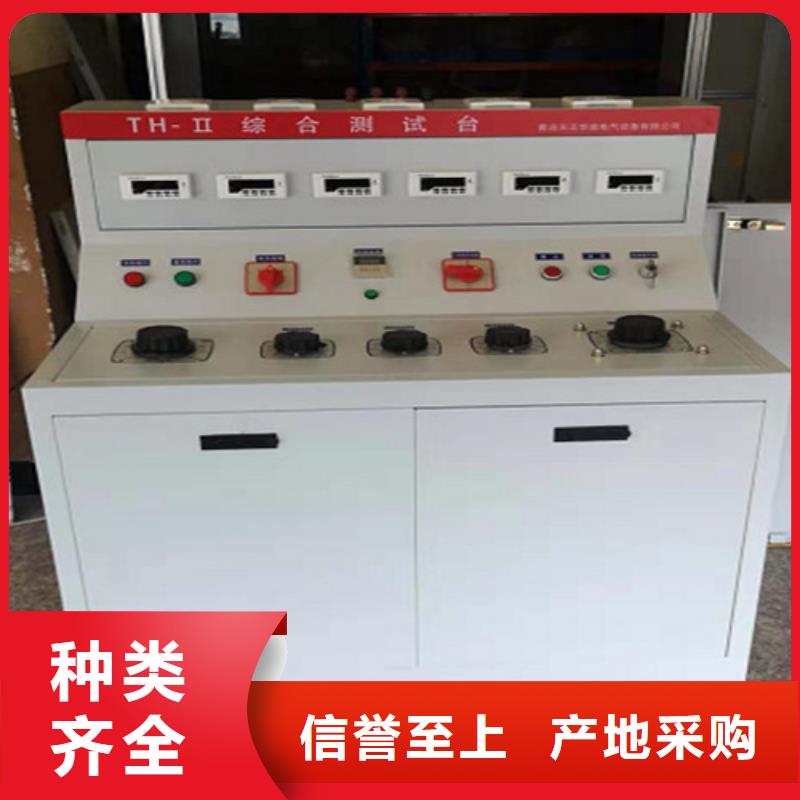

運城高低壓開關柜通電試驗臺 概述高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。二、技術參數：輸入電源：三相四線AC380V輸出電壓及電流：1、三相AC100V輸出（固定值）一組2、三相AC 0 – 10A輸出（10A，可調值〉 一組3、交流電壓輸出三相AC 0 –450V，220V時，電流小于10A 一組4、直流操作電壓輸出 DC 0 - 260V 一組5、單相AC220V輸出（接線柱）二組6、三相AC380V輸出（固定值，接線柱） 一組7、單相24V，36V，110V，220V直流固定輸出 一組8、帶計時功能9、外形尺寸：550＊750＊800mm功能說明1、技術參數中2、3、4、項分別由獨立的接觸器控制，輸出端為接線柱。根據用戶特殊要求，參數中2、3、4、項，可以同時合閘，沒有互鎖。請用戶注意使用中的要求。每次只能有一組電源輸出工作。2、技術參數中1、5 、 6項不受接觸器控制，只要總電源開關閉合，即可輸出單相AC220V輸出（固定值）、三相AC380V輸出（固定值）。3、圖二中的 “24V、36V、110V、220V為直流固定輸出，根據客戶測試的要求選擇不同的直流電壓。4、圖二中的“分合閘控制”是用來代替高低壓開關柜面板上的分合閘開關的，為了測試的方便，我公司將該開關集成在一個控制臺上。需要聯動控制時就將集成的分合閘開關并行接入到開關柜中，若不用聯動控制則可以不用。五、操作說明以檢驗單相交流電壓表為例：1、接通輸入電源AC380V2、檢查并確認接線是否，接通總電源開關3、將調壓器回零，并按“合閘”鈕4、再按面板上交流操作電壓的“合閘”鈕，緩慢調節輸出調節旋扭，使電壓升到要求值，觀察電壓表的情況。5、試驗完畢后，先按面板上交流操作電壓的“分”鈕。然后，斷開總電源開關

<運城>天正華意電氣設備有限公司 運城電器試驗臺經濟實用 <運城>天正華意電氣設備有限公司

運城高低壓開關柜通電試驗臺使用外部電源，先將控制線接入到儀器面板的“外觸發”端口，然后儀器進行參數設置，將觸發方式設置成外觸發，接線方式同內觸發一樣，也可紅線接合閘線圈、綠線分閘線圈，黑線接公共端。測試時，先在特性測試菜單按確認鍵操作測試，再做斷路器合或分閘動作，即可采集到數據。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。即可采集到數據。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。6.4手動觸發方式不需要接控制線。在參數設置菜單中把采集信號時間延長5秒鐘，然后快速進行手動分或合閘，即可采到信號，此動作要在5秒鐘內完成，超過則不顯示數據，測試的數據主要參考彈跳時間、彈跳次數、同期、速度，合、分時間為評估值。6.5速度傳感器安裝方法在測試開關速度時，先將直線傳感器安裝在高壓開關的動觸頭上。根據所測開關的類型油、真空、SF6，選擇相應的傳感器安裝。0.1mm直線傳感器（真空開關類）傳感器的直線拉桿用磁鐵吸附在開關的垂直導電桿（動觸頭）上，傳感器用萬向支架固定，在分閘狀態上時行安裝。安裝時電子尺必須和動觸頭垂直，先拉出15mm左右的長度確保合分閘時傳感器不要應開關上下運動而拉壞。這類安裝方法主要是ZN28開關或者是沒有安裝底盤的ZN63（VSI）等動觸頭裸露出來的真空開關。

運城高低壓開關柜通電試驗臺 概述高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。二、技術參數：輸入電源：三相四線AC380V輸出電壓及電流：1、三相AC100V輸出（固定值）一組2、三相AC 0 – 10A輸出（10A，可調值〉 一組3、交流電壓輸出三相AC 0 –450V，220V時，電流小于10A 一組4、直流操作電壓輸出 DC 0 - 260V 一組5、單相AC220V輸出（接線柱）二組6、三相AC380V輸出（固定值，接線柱） 一組7、單相24V，36V，110V，220V直流固定輸出 一組8、帶計時功能9、外形尺寸：550＊750＊800mm功能說明1、技術參數中2、3、4、項分別由獨立的接觸器控制，輸出端為接線柱。根據用戶特殊要求，參數中2、3、4、項，可以同時合閘，沒有互鎖。請用戶注意使用中的要求。每次只能有一組電源輸出工作。2、技術參數中1、5 、 6項不受接觸器控制，只要總電源開關閉合，即可輸出單相AC220V輸出（固定值）、三相AC380V輸出（固定值）。3、圖二中的 “24V、36V、110V、220V為直流固定輸出，根據客戶測試的要求選擇不同的直流電壓。4、圖二中的“分合閘控制”是用來代替高低壓開關柜面板上的分合閘開關的，為了測試的方便，我公司將該開關集成在一個控制臺上。需要聯動控制時就將集成的分合閘開關并行接入到開關柜中，若不用聯動控制則可以不用。五、操作說明以檢驗單相交流電壓表為例：1、接通輸入電源AC380V2、檢查并確認接線是否，接通總電源開關3、將調壓器回零，并按“合閘”鈕4、再按面板上交流操作電壓的“合閘”鈕，緩慢調節輸出調節旋扭，使電壓升到要求值，觀察電壓表的情況。5、試驗完畢后，先按面板上交流操作電壓的“分”鈕。然后，斷開總電源開關

<運城>天正華意電氣設備有限公司 運城電器試驗臺經濟實用

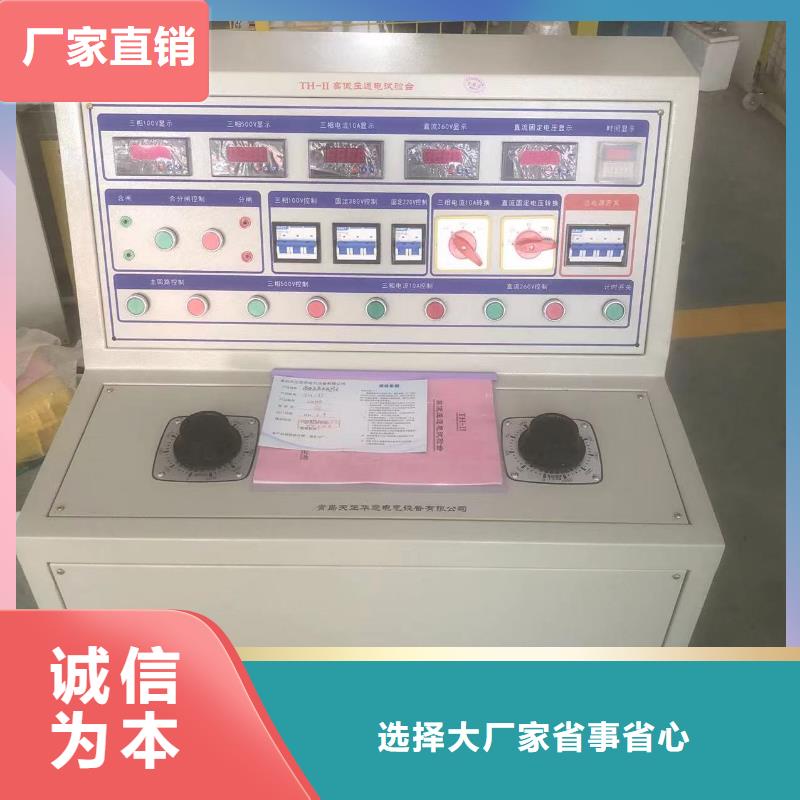

運城高低壓開關柜通電試驗臺高低壓開關柜通電試驗臺一、概述高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家出廠動作調試，也可用于變電站檢修替代站內直流操作電源及其它需要直流電源的場合。在發電廠、變電所、開關柜廠等單位，一次設備是重要的，二次設備也是重要的，因為一次設備和二次設備構成一個整體，只有二者都處在良好的狀態，才能保證電力生產的。二次設備是指對一次設備的工況進行監測、控制、調節、保護，為運行人員提供工況或生產指揮信號所需的設備，因而二次回路的故障常會破壞或影響電氣設備的正常運行，用好管好二次回路的電氣設備，是確保電力生產的重要環節。本試驗臺就是根據二次回路測試和試驗要求，從用戶對二次回路試驗的實際需要出發而由本公司自行設計生產的。本產品具有功能全、體積小、外形美觀、便于移動等特點，是測試二次設備各項參數的理想設備。二、主要技術參數1、三相五線交流電壓直接輸出；2、三相交流電壓固定(100V/10A)輸出；3、三相交流電壓固定(380V/10A)輸出；4、三相交流（0~100V/10A）電壓可調輸出；5、三相交流（0~430V/10A）電壓可調輸出；6、單相直流（0~260V/10A）電壓可調輸出；7、單相直流（0~300V/10A）電壓可調輸出；8、單相交流（220V/10A）電源接線板插孔直接輸出；9、外形尺寸：550mm660mm1005mm三、產品結構本產品TH型移動式結構，底部裝有四只定向輪，兩邊設置拉手，便于推動或抬動。由三塊面板（圖一、圖二和圖三所示）組成其控制和監測等功能。上面板（圖一）由儀表、信號燈及控制按鈕開關組成，用于操作和監測；下面板（圖二）上裝有調壓器手輪，用于調節輸出電壓或電流；接線板（圖三）在車后，而方便。測試車左側采用的是二孔三孔電源插孔。高低壓開關柜通電試驗臺

<運城>天正華意電氣設備有限公司

運城高低壓開關柜通電試驗臺 注意事項為了您和設備的，請操作人員仔細閱讀以下內容: 1．試驗時接地端必須可靠接地。 試驗時不允許不相干的物品堆放在設備面板上和周圍。．開機前請檢查電源電壓: 交流三相四線380V±10％ 50Hz。本試驗設備注意防潮、防油污。 試驗完成后請確認被測設備已斷電，并與其它帶電設備斷開。七、保養與維修1. 驗證設備的可用性 設備在使用前首先觀察設備外觀是否有破損。通電后檢查設備表頭是否有顯示，顯示是否完整，對長期沒有使用的儀器還應檢查其輸出部分接線柱是否銹蝕、老化現象，否則應及時清理完好再使用。使用時請參照“使用操作”方法。 設備的保養 每次完成試驗后，清整儀器接線柱上的連線，關閉電源，斷開電源插頭，蓋上機箱蓋，放置在干燥無塵、通風無腐蝕性氣體的室內。 八、運輸與貯存▲ 運輸 設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。 設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝▲ 貯存 設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。 設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。 九、開箱與檢查▲ 開箱注意事項 開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了保護環境的作用。 ▲ 檢查內容 開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將盡快及時為您提供服務。 十、其它本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。

<運城>天正華意電氣設備有限公司 運城電器試驗臺經濟實用

運城高低壓開關柜通電試驗臺 統概述TH-III型高低壓測試通電臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。二、技術參數輸入電源：三相四線AC380V輸出電壓及電流：1. 單相AC 100V輸出（固定值）（控制空開改裝在面板上，文字注明） 2. 三相AC 0～30A輸出 （控制空開改裝在面板上，文字注明） 單相12V、24V、48V、110V、220V、直流固定電壓輸出控制空開改裝在面板上，文字注明） 交流操作電壓輸出 三相AC 0 ~ 400V，電流小于30A （控制空開改裝在面板上，文字注明） 5. 直流操作電壓輸出 DC 0 -400V （控制空開安裝在面板上，文字注明） 6. 單相AC220V輸出（固定值，插座形式）（控制空開安裝在面板上，文字注明） 7. 三相AC380V輸出，（固定值，接線柱） （控制空開安裝在面板上，文字注明）以上空開從后面移出來，可安裝在側面或頂部方便操作，但空開需標明功能，不能像此臺一樣直接用鉛筆畫上去在控制操作臺時啟動哪個回路應該只有哪個回路電壓或電流的輸出，（各個回路應獨立操作）不能出現感應輸出、不能出現合閘電流回路有電壓輸出現象，不能出現合閘固定電壓有可調交流電壓輸出現象，同理合閘交流可調電壓不能出現其他回路電壓或電流輸出，只有在控制臺同時合閘兩個或兩個以上分別對應合閘回路輸出（具備各個回路同時合閘同時輸出條件）。面板指示燈應該為合閘后亮紅燈指示，分閘后亮綠燈指示，合閘按鈕為綠色，分閘按鈕為紅色（指示燈與按鈕分開，標明合閘按鈕，分閘按鈕，合閘指示，分閘指示）油漆不能出現多個顏色，如有碰撞補漆需同一種顏色.面板控制臺旋轉的兩個按鈕應該標明對應的電壓或電流輸出標識，例如，（直流電源輸出旋鈕、可調電壓、電流輸出旋鈕） 8.帶萬向輪，數顯表顯示，數顯表精度為0.5級，銀灰色外殼9.工作環境： 0～40℃；環境濕度≤85％

運城電器試驗臺經濟實用 <運城>天正華意電氣設備有限公司

運城高低壓開關柜通電試驗臺主要技術參數1、電源：AC220V±15％；50Hz；2、整機功耗：≤2500W；3、輸出電流10A；4、內部電源輸出電壓：DC 0-280V；5、濕度：≤85％RH；6、溫度：-10℃—50℃；7、外形尺寸：370mm×280mm×160mm；8、重量：8kg四、面板介紹圖1面板介紹如圖1。1、儀器接地端 （系統地）2、外接電源 （試品為交流時，外接電源接交流） 3、控制接口 （控制開關動作，及開關狀態反饋。） 4、報警 （聲光報警，當操作過程出現錯誤或磨合完畢時，聲光提示）5、液晶顯示屏 （人機對話窗口） 6、電壓調節 （調節內部直流電壓）7、按鍵 （用于設定參數和操作）8、電源開關 （系統電源開關）9、AC220V 電源插座 （系統電源輸入）四、外接電源接口說明圖2外接電源接口說明如圖2。1、默認使用內部電源，外接電源可不接，當需要交流輸出時，需要外接電源。外接電源輸入為交流時輸出為與之電壓相同的交流。2、外接電源的外部需接保險或空開進行短路保護，儀器內部沒有短路保護。3、電源輸入電壓為280V。4、直流輸入時1腳為正，2腳為負。5、電源輸入為交流時可用交流調壓器。四、控制接口說明圖3控制接口說明如圖3。（一）控制信號接口各引腳說明。1腳合閘（直流時為正）2腳分閘（直流時為正）3腳公共端（直流時為負）4腳儲能（直流時為正）5腳開關狀態（必須接空接點，不能外加電源）6腳輔助開關狀態（必須接空接點，不能外加電源）7腳狀態公共端（必須接空接點，不能外加電源）（二）合閘，分閘輸出電流為10A。

<運城>天正華意電氣設備有限公司

運城高低壓開關柜通電試驗臺首先非常感謝您選擇青島天正華意電氣設備有限公司的產品！我們將為您所購買的TH-II高壓斷路器磨合測試儀提供以下服務： 兩年免費質保。注：人為損壞酌情處理。 本產品享受終生維修。 電話技術支持。 在使用本產品之前請您核對您的產品裝箱清單：1、TH-II高壓斷路器磨合測試儀主機 一臺2、電源線 一根3、測試線（一端已焊接好） 一套4、說明書、保修卡、合格證 一套在您使用本產品之前請您詳細閱讀說明書以及以下注意事項：1、連接好所有測試線后，檢查沒有問題再開電源。2、合分閘輸出端不能短路。3、合分閘輸出端不能串接電源。4、儀器內置可調電源為直流，當試品為交流時可使用外接電源，運行中請勿接通或斷開外接電源。5、開關狀態輸入和輔助觸點輸入必須接空接點，不能外加電源。6、合分閘輸出不能超過10A電流。當開關分合閘線圈電流大于10A時，必須外接輔助繼電器或接觸器。7、本產品運輸時必須進行包裝，包裝箱內應墊有泡沫防震層。包裝好的產品運輸過程中不得置于露天車箱。倉庫應注意防雨、防塵、防機械損傷。8、儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。存儲時不應緊靠地面和墻壁。9、本儀器如長期不使用，要求每月開機通電一次（ 約二小時），以使潮氣散發，保護元器件。

<運城>天正華意電氣設備有限公司 運城電器試驗臺經濟實用

運城高低壓開關柜通電試驗臺 開關狀態和輔助開關狀態的輸入必須接空接點，不能外加電源。（四）當不需要檢測輔助開關時，輔助開關狀態6腳可以不接，懸空。（五）外接電源輸入為直流時合分閘輸出為直流，外接電源輸入為交流合分閘輸出為交流。（六）當使用外接電源時合分閘輸出端不能短路。（需在電源輸入端或輸出端加短路保護）（七）接線方法：首先將開關狀態信號（5腳和7腳）夾在斷路器斷口上（或與斷口狀態對應的輔助開關上）；當需要檢測輔助開關時（6腳和7腳）接對應的常開或常閉觸點（軟件中可設置）； 合閘（1腳）連接對應的合閘線圈，分閘（2腳）連接對應分閘線圈（電保持如接觸器不接，懸空）；公共端對應負極；儲能接儲能電機(沒有儲能的不接，如電保持可不接)。
