運城三相標準功率源 輸入參數信息后按“OK”鍵裝置自動進入分格點，電壓自動升至點標準值位置，即20V處，在測量值欄下輸入被檢儀表上的顯示值(例為20.005V) 再按一次“OK”鍵，計算出該點的誤差值。裝置自動進入順序第二點(40V)的校驗，光標在第二點測量值位置，裝置電壓值輸出40V，在測量值欄下輸入被檢儀表上的顯示值(例為40.005V) 再按一次“OK”鍵，計算出該點的誤差值。其余3點依此類推。如不需校驗全部5點，可在5點內任意選擇所校點，按“▲”、“▼”鍵移動光標至所需校點上，按“OK”鍵，裝置輸出該點標準值所示的電量在測量值欄下輸入被檢儀表上的顯示值再按一次“OK”鍵，既計算出該點的誤差值。依此類推，按相同步驟實現其他點的校驗。如某校驗點誤差超過9.999％，會在誤差欄中顯示＋error或-error。檢定過程中如出現誤按鍵使某校驗點的誤差過大或要對某校驗點重新檢測時，可按“▲”、“▼”移動光標到該校驗點上，按“OK”鍵，裝置輸出該校驗點標準值所示的電量，再在測量值欄下輸入被檢儀表上的顯示值再按一次“OK”鍵，既計算出該點新的誤差值。如需修改輸入的測量值，可按“?”鍵移動光標至被修改數字位置，輸入新數字。㈢ 存儲各校驗點完成校驗后，按“?”鍵存儲當前表數據，屏幕下部分顯示表號（計量編號）、檢測時間輸入欄，要求輸入表號和檢測時間，輸入表號和檢測時間（表號為9位 檢測時間為兩位年月日格式）后按“OK”鍵，數據存入裝置內的非易失存儲器中以備隨時調看和上傳。若不想存儲此次校驗數據，按“返回”鍵即可。

<運城>天正華意電氣設備有限公司

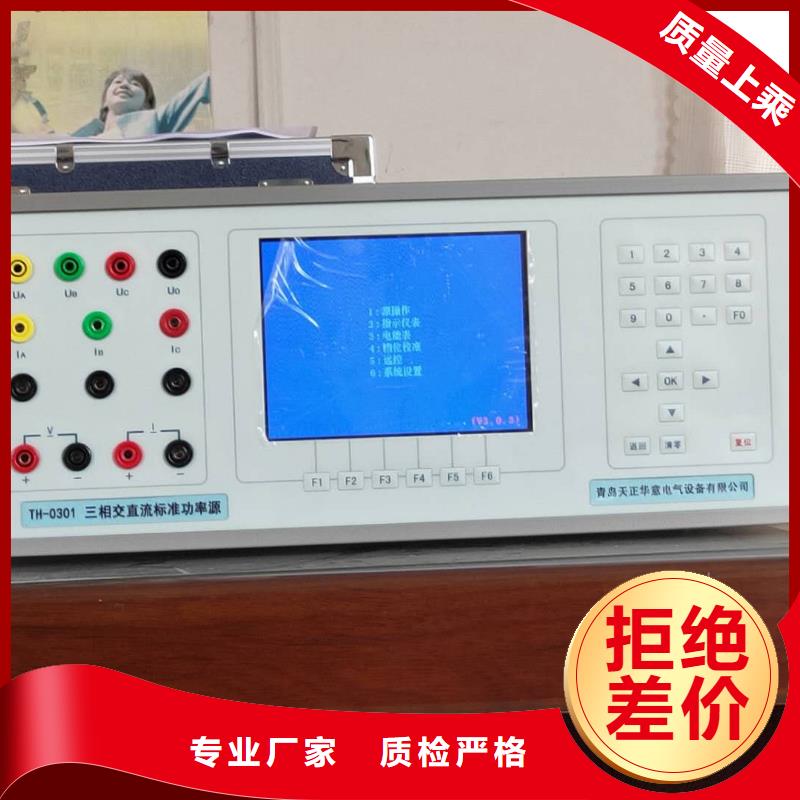

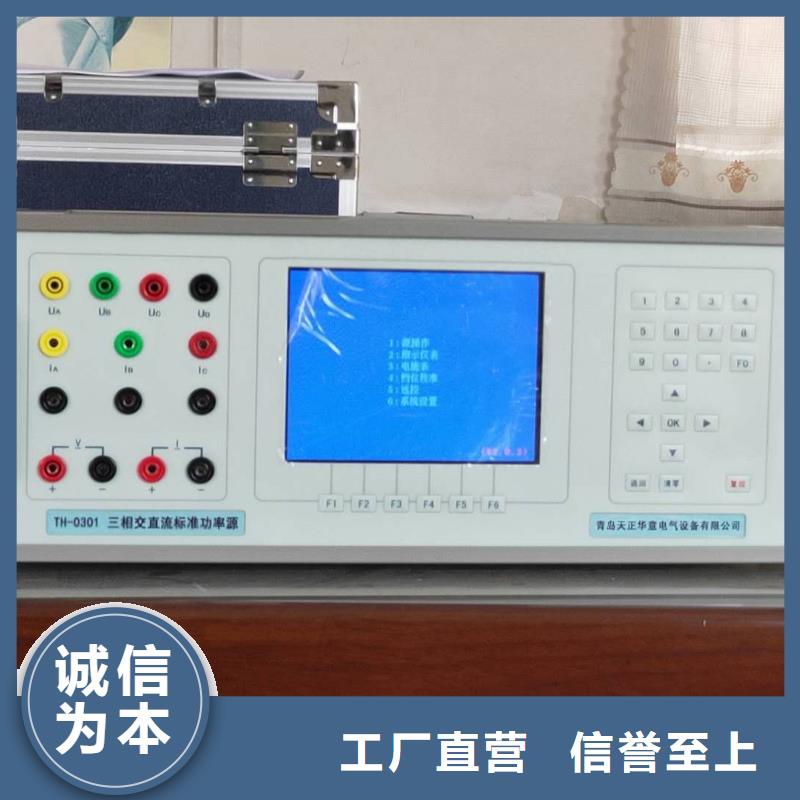

運城三相標準功率源 主菜單開機后液晶顯示器出現圖3所示主菜單畫面，根據主菜單提示，按液晶顯示器右邊數字鍵進入相應子菜單。1：源操作2：儀表校驗3：校準圖諧波 ▼：電量 ▲：送數方式 ?：量程圖45．3 交流源操作 在主菜單中，按鍵進入“源操作”界面，在“源操作”界面中按“1”則顯示如圖4。在這里，可根據需要對交流源輸出進行設置。圖的表格部分（輸出檢測）顯示內置標準所測得的電壓、電流、頻率值；電壓、電流的量程；送數方式的狀態。圖的表格下部分用于設置電壓、電流幅值；設置輸出量程；設置各次諧波幅值、角度；設置頻率。圖的底部為操作提示。通過顯示器右邊的按鍵根據提示可選擇不同的操作對象和操作方式。需要注意的是：當交流電壓（電流）的檔位為mV（mA）檔位時，只能對交流小電壓、電流信號設置，不能對交流大電壓、電流信號進行設置。交流電壓、電流的檔位為V、A檔位時，只能對交流大電壓、電流信號進行設置，不能對交流小電壓、電流信號進行設置。例：如需設置電壓輸出150V；電流輸出1.5A；頻率55Hz。具體操作如下：開機后進入源操作界面默認電壓、電流檔位為100V、5A；送數方式為“步進”。⑴在電壓狀態按“?”鍵進入量程切換，再按“?”鍵可循環翻看屏下部顯示各電壓量程信息，根據屏下部顯示，按“7”鍵切換當前量程為200V檔 切換后裝置自動回到電壓幅值升降狀態，此時可“1～5”鍵配合“6”鍵調節輸出電壓至150V（“1～5”鍵為步進鍵，“6”鍵為上升與下降的切換鍵）。

運城三相交流標準功率源生產廠家-批發
<運城>天正華意電氣設備有限公司

運城三相標準功率源 操作說明5．1注意事項：＊ 裝置電源線的地線端或裝置后板的“”大地接線端要可靠接地。＊ 裝置開機通電后，人體不得觸摸裝置接線端、測試線的金屬部分。＊ 裝置開機通電后，裝置后板的“市電100V輸出”接線端即有市電100V交流電壓輸出，請謹慎操作，以免電擊。僅作校同步表時使用。＊ 進行電表檢測前，通電預熱至少20分鐘。關機后至少30秒再開機。＊ 電壓輸出不能短路，電流輸出不能開路。手動切換電壓或電流檔位時，需先將電壓或電流降為零，然后再切換檔位。＊ 裝置的直流電流輸出低端不能與裝置的交流電壓、直流電壓輸出低端共地。因此在使用直流電流時，請將被檢表或標準表與裝置的交流電壓、直流電壓輸出端連接線斷開，以防止因被檢表或標準表內部電路原因而使裝置的直流電流輸出低端與裝置交流電壓、直流電壓輸出低端共地，造成直流電流輸出不準確。＊ 使用直流電壓75mV檔位輸出時，需用專用四芯測試導線，輸出端在后板上（裝置送上級部門檢測時，此線必須攜帶）。＊ 裝置在檢定接線方式為三相三線的表時，被檢儀表的B相電壓輸入端接裝置電壓的公共端Uo。裝置檢測交流單相表時，被檢儀表輸入端接裝置的A相輸出端。＊ 如遇裝置工作時發出持續的蜂鳴聲，或電壓、電流升不起來時，須關機檢查。＊ 按“存儲”后數據存儲未結束時，不可“復位”或中斷電源，以免數據遭到破壞！＊ 進行初始化時，不可“復位”或中斷電源，以免數據遭到破壞！＊ 關機的順序是先將電壓、電流信號退到零，再撳電源開關。

運城三相交流標準功率源生產廠家-批發 <運城>天正華意電氣設備有限公司

運城三相標準功率源 操作說明5．1注意事項：＊ 裝置電源線的地線端或裝置后板的“”大地接線端要可靠接地。＊ 裝置開機通電后，人體不得觸摸裝置接線端、測試線的金屬部分。＊ 裝置開機通電后，裝置后板的“市電100V輸出”接線端即有市電100V交流電壓輸出，請謹慎操作，以免電擊。僅作校同步表時使用。＊ 進行電表檢測前，通電預熱至少20分鐘。關機后至少30秒再開機。＊ 電壓輸出不能短路，電流輸出不能開路。手動切換電壓或電流檔位時，需先將電壓或電流降為零，然后再切換檔位。＊ 裝置的直流電流輸出低端不能與裝置的交流電壓、直流電壓輸出低端共地。因此在使用直流電流時，請將被檢表或標準表與裝置的交流電壓、直流電壓輸出端連接線斷開，以防止因被檢表或標準表內部電路原因而使裝置的直流電流輸出低端與裝置交流電壓、直流電壓輸出低端共地，造成直流電流輸出不準確。＊ 使用直流電壓75mV檔位輸出時，需用專用四芯測試導線，輸出端在后板上（裝置送上級部門檢測時，此線必須攜帶）。＊ 裝置在檢定接線方式為三相三線的表時，被檢儀表的B相電壓輸入端接裝置電壓的公共端Uo。裝置檢測交流單相表時，被檢儀表輸入端接裝置的A相輸出端。＊ 如遇裝置工作時發出持續的蜂鳴聲，或電壓、電流升不起來時，須關機檢查。＊ 按“存儲”后數據存儲未結束時，不可“復位”或中斷電源，以免數據遭到破壞！＊ 進行初始化時，不可“復位”或中斷電源，以免數據遭到破壞！＊ 關機的順序是先將電壓、電流信號退到零，再撳電源開關。

<運城>天正華意電氣設備有限公司 運城三相交流標準功率源生產廠家-批發

運城三相標準功率源 主要技術指標3．1 交流電壓量程　　50V、100V、200V、400V、600V 　 輸出容量　20VA；3．2 交流電流量程　　0.5A、1A、2.5A、5A、10A、20A　　 輸出容量　20VA；3．3 交流電壓、電流調節范圍 0～130％ FS， 調節細度 5×10-5；3．4 工頻交流電壓、電流準確度 0.05％ FS；3．5 有功功率（50V～400V）準確度 0.05％ FS；3．6 無功功率（50V～400V）準確度 0.1％ FS；3．7 電流對同名相電壓的相位準確度　 0.050；3．8 頻　率　　調節范圍 45～65Hz， 調節細度 0.001Hz，調定值準確度0.01Hz；3．9 相　位　　調節范圍0～359.990， 調節細度 0.010；功率因數 調節范圍0～±1， 調節細度 0.0001；調定值準確度0.0005；3．10 交流電壓、電流輸出波形失真度　　 ≤0.3％；3．11 交流電壓、電流及功率輸出穩定度　 ≤0.02％ FS /60s；3．12 諧波2～31次，幅度0～40％，各次諧波相位細度0.010·N（N為諧波次數）；3．13 直流電壓量程 75mV、75V、150V、300V、500V、1000V 輸出容量20W；3．14 直流電流量程　0.5A、1A、2.5A、5A、10A、20A 輸出容量20W；3．15 直流電壓、電流調節范圍0～120％ FS（1000V量程0～105％ FS），調節細度5×10-5；3．16 直流電壓、電流輸出穩定度　 ≤0.02％ FS /60s（峰－峰值）；

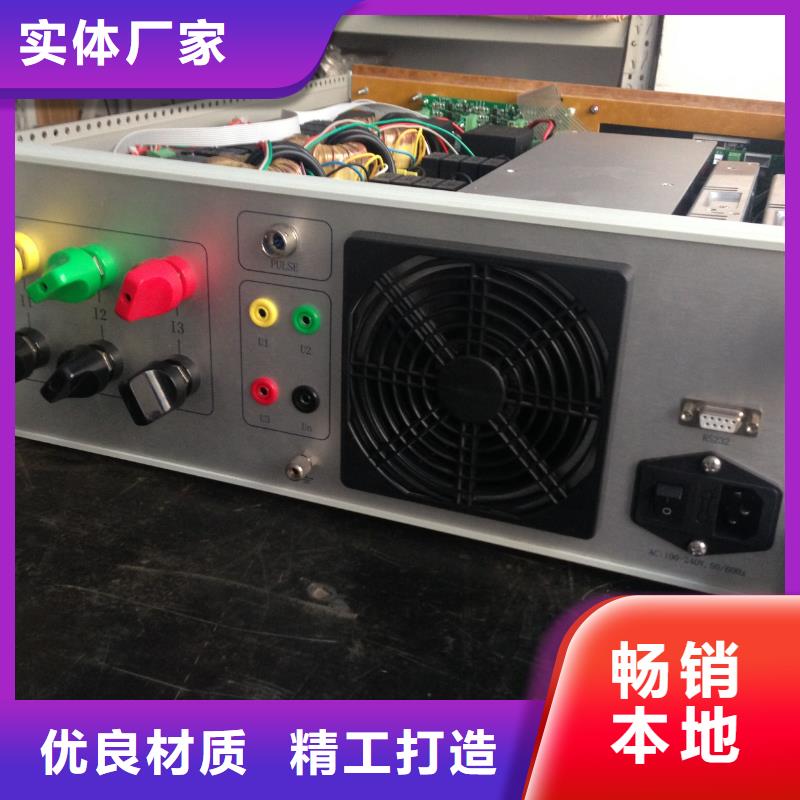

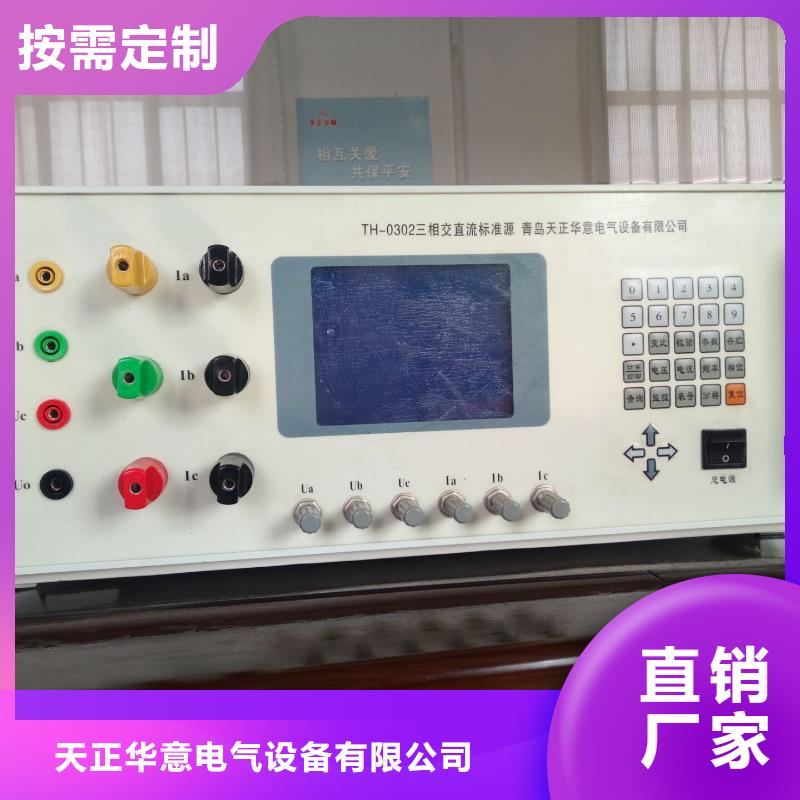

運城三相標準功率源 面板和后板 面板布置見圖1，后板布置見圖2圖14．1面板接線端說明：“UA”、“UB”、“UC”接線端：分別為A、B、C相交流電壓輸出高端。“UO”接線端：為A、B、C相交流電壓輸出公共低端。“IA”、“IB”、“IC”接線端：分別為A、B、C相交流電流輸出端。其中黃、綠、紅色接線端分別是A、B、C相交流電流輸出高端；對應的黑色接線端為A、B、C相交流電流輸出低端。“V”接線端：為75V、150V、300V、500V、1000V直流電壓檔位輸出端（75mV直流電壓檔位輸出端，在后板上）。“I”接線端：為直流電流輸出端。4．2面板按鍵說明：液晶顯示器屏幕下方的六個按鍵： 為復合鍵，其按鍵功能由當時的屏幕顯示確定。“0～9”： 數字鍵，還可配合顯示屏中的各種提示使用。“·”： 小數點鍵，配合數字鍵使用。“F0”： 電壓、電流的快捷鍵。“、、、”： 除作為方向鍵外，主要配合顯示屏中各種提示使用。“OK”： 確認鍵。“清零”： 使所有輸出電壓、電流降為零。“返回”： 使當前界面回到上一界面；還在檢定過程中作中止鍵使用。“復位”： 使裝置恢復到開機初始狀態。4．3后板布置說明：“光電采樣輸入”五芯插座：為電能表的電能脈沖通過光電采樣器或電子電能脈沖測試線輸入到裝置里的輸入接線端。“電能脈沖輸出”兩芯插座：為裝置的電能低頻脈沖輸出接線端。“75mV輸出”四芯插座：為直流電壓75mV檔的輸出端。“IA”、“IB”、“IC”的重輕載開關：分別為A、B、C相交流電流的重輕載開關。開關切到“重載”時，交流電流各檔位以輸出容量輸出。開關切到“輕載”時，交流電流各檔位的輸出容量約是重載時的一半。“市電100V輸出”接線端：為不可調節的市電100V交流電壓輸出端。 “USB”接口插座：為與電腦通訊的USB接口，不得作為它用。“”接線端：大地接線端。

<運城>天正華意電氣設備有限公司 運城三相交流標準功率源生產廠家-批發

運城三相標準功率源 操作說明5．1注意事項：＊ 裝置電源線的地線端或裝置后板的“”大地接線端要可靠接地。＊ 裝置開機通電后，人體不得觸摸裝置接線端、測試線的金屬部分。＊ 裝置開機通電后，裝置后板的“市電100V輸出”接線端即有市電100V交流電壓輸出，請謹慎操作，以免電擊。僅作校同步表時使用。＊ 進行電表檢測前，通電預熱至少20分鐘。關機后至少30秒再開機。＊ 電壓輸出不能短路，電流輸出不能開路。手動切換電壓或電流檔位時，需先將電壓或電流降為零，然后再切換檔位。＊ 裝置的直流電流輸出低端不能與裝置的交流電壓、直流電壓輸出低端共地。因此在使用直流電流時，請將被檢表或標準表與裝置的交流電壓、直流電壓輸出端連接線斷開，以防止因被檢表或標準表內部電路原因而使裝置的直流電流輸出低端與裝置交流電壓、直流電壓輸出低端共地，造成直流電流輸出不準確。＊ 使用直流電壓75mV檔位輸出時，需用專用四芯測試導線，輸出端在后板上（裝置送上級部門檢測時，此線必須攜帶）。＊ 裝置在檢定接線方式為三相三線的表時，被檢儀表的B相電壓輸入端接裝置電壓的公共端Uo。裝置檢測交流單相表時，被檢儀表輸入端接裝置的A相輸出端。＊ 裝置檢定交流電流輕負載表時，請將后板【重載/輕載】開關向下切換到“輕載”（切到“重載”時裝置交流電流輸出為輸出容量；“輕載”時輸出容量約是重載時的一半）。＊ 如遇裝置工作時發出持續的蜂鳴聲，或電壓、電流升不起來時，須關機檢查。＊ 按“存儲”后數據存儲未結束時，不可“復位”或中斷電源，以免數據遭到破壞！＊ 進行初始化時，不可“復位”或中斷電源，以免數據遭到破壞！＊ 關機的順序是先將電壓、電流信號退到零，再撳電源開關。

<運城>天正華意電氣設備有限公司

運城三相標準功率源 該表只做需要檢測的分格點（如4kV、6kV、10kV）及變差校驗。輸入上述參數后按“OK”鍵裝置自動進入分格點，電壓自動升至差分格點標準值的5％(指額定值的5％)位置，即1.5kV處，此時校驗員按“▼”鍵移動光標至所要校驗的分格點（即第二個分格點4kV）上，進行所選分格點的校驗，再用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點（4kV）上升誤差；此時裝置自動進入下一個分格的校驗，光標自動移到第三分格點位置上，電壓自動升至差第三分格點標準值的5％（即5.5kV）位置，用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點（6kV）上升誤差，此時裝置自動進入下一個分格的校驗，光標自動移到第四分格點位置上，電壓自動升至差第四分格點標準值的5％（即7.5kV）位置，此時校驗員按“▼”鍵移動光標至所要校驗的分格點（第五個分格點10kV）上，再用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點（10kV）上升誤差，接著裝置電壓自動升至高于一個分格點(10kV)的5％位置，進入做下降誤差狀態（若不做變差，此時可通過“▲”、“▼”鍵查看各校驗點的誤差或按“?”鍵存儲當前表數據。），校驗員用“1～5”鍵配合“6”鍵調節（下降）輸出電量使被檢儀表指針對準一個分格點，按“OK”鍵，顯示此點（10kV）下降誤差，同時顯示變差；然后裝置自動進入倒數第二分格點（即8kV）的校驗，光標在倒數第二個分格點位置上，電壓自動降至高于倒數第二個分格點標準值的5％（即8.5kV）位置，此時校驗員按“▲”鍵移動光標至所要校驗的第三個分格點（6kV）上，再用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點誤差和變差，依此類推。

<運城>天正華意電氣設備有限公司 運城三相交流標準功率源生產廠家-批發

運城三相標準功率源直流輸出設置在主菜單中，按“1”鍵進入“源操作”子菜單界面，在“源操作”子菜單界面中按“2”則顯示如圖7。在這里，可根據需要對直流輸出進行設置。圖的上部顯示裝置直流電壓、電流的檔位、實際輸出值、百分比幅度值；圖的中部顯示當前設置的對象；圖的下部是提示使用各數字鍵在當前界面中對應的功能。通過屏幕下方和右邊的按鍵根據提示設置直流電壓或直流電流的檔位、輸出值。注：裝置的直流電壓和直流電流不能同時輸出。直流電壓75mV檔的輸出接線端在后板上。裝置的直流電流輸出低端不能通過外接表與裝置的交流電壓、直流電壓輸出低端共地。5. 3. 2. 1電壓檔位切換在圖7所示界面按“7（檔位切換）”鍵后 進入“檔位設置”界面（如圖8），可通過按數字鍵在“電壓檔位”欄中輸入所需切換的電壓檔位值，確定后按“OK”鍵進行檔位切換。也可直接按屏幕下方的裝置固定電壓檔位鍵，完成檔位切換后自動回到圖7界面。類似地可進行電流“檔位切換”。

<運城>天正華意電氣設備有限公司 運城三相交流標準功率源生產廠家-批發

運城三相標準功率源 主要技術指標3．1 交流電壓量程　　50V、100V、200V、400V、600V 　 輸出容量　20VA；3．2 交流電流量程　　0.5A、1A、2.5A、5A、10A、20A　　 輸出容量　20VA；3．3 交流電壓、電流調節范圍 0～130％ FS， 調節細度 5×10-5；3．4 工頻交流電壓、電流準確度 0.05％ FS；3．5 有功功率（50V～400V）準確度 0.05％ FS；3．6 無功功率（50V～400V）準確度 0.1％ FS；3．7 電流對同名相電壓的相位準確度　 0.050；3．8 頻　率　　調節范圍 45～65Hz， 調節細度 0.001Hz，調定值準確度0.01Hz；3．9 相　位　　調節范圍0～359.990， 調節細度 0.010；功率因數 調節范圍0～±1， 調節細度 0.0001；調定值準確度0.0005；3．10 交流電壓、電流輸出波形失真度　　 ≤0.3％；3．11 交流電壓、電流及功率輸出穩定度　 ≤0.02％ FS /60s；3．12 諧波2～31次，幅度0～40％，各次諧波相位細度0.010·N（N為諧波次數）；3．13 直流電壓量程 75mV、75V、150V、300V、500V、1000V 輸出容量20W；3．14 直流電流量程　0.5A、1A、2.5A、5A、10A、20A 輸出容量20W；3．15 直流電壓、電流調節范圍0～120％ FS（1000V量程0～105％ FS），調節細度5×10-5；3．16 直流電壓、電流輸出穩定度　 ≤0.02％ FS /60s（峰－峰值）；

<運城>天正華意電氣設備有限公司 運城三相交流標準功率源生產廠家-批發 <運城>天正華意電氣設備有限公司

運城三相標準功率源 交流儀表半自動檢測在儀表校驗子菜單（圖8）中按“1”后，顯示如圖9。圖的上半部分用于輸入被檢儀表的額定值、上限值（上限值是指超過額定值的校驗點。不校或沒有上限值這一校驗點時，該欄全輸“0”）、一次值（沒有變比時，該欄全輸“0”）、二次值、計量單位、等級和均勻校驗點數。下半部分用于選擇被檢儀表的表類(分為指示和數顯兩種)和表型。進入校驗界面光標默認在表型選擇位置，按“1～5”鍵選擇所校儀表的表型(分為交流電壓、交流電流、直流電壓、直流電流和頻率表)，在表型選擇位置左方顯示的“～U”表示當前被校儀表類型為交流電壓表。再按“▲”、“▼”鍵移動光標至上半部分輸入各種信息，按“?”鍵選擇被校儀表單位（注意：若輸入額定值小于、等于4V（4000mV）時，裝置自動在200mV～4000mV量程范圍內切換，并且電量從mV輸出端輸出；若輸入額定值大于4V（4000mV）時，裝置自動在20V～1000V量程范圍內切換，并且電量從V輸出端輸出；若輸入額定值小于、等于40 mA（40000 uA、0.04A）時，裝置自動在2mA～40mA量程范圍內切換，并且電量從uA、mA輸出端輸出。若輸入額定值大于40mA（40000uA、0.04A）時，裝置自動在0.2A～20A量程范圍內切換，并且電量從A輸出端輸出。由于交直流大小電壓、電流分不同的輸出端，因此請注意接線）。交流電流表、直流電壓表、直流電流表的校驗操作方法與交流電壓表類似。例如校驗一塊0.5級10kV/100V額定電壓為10kV；5分格的指示交流電壓表。具體操作分輸入儀表參數信息、校驗、存儲。

---
