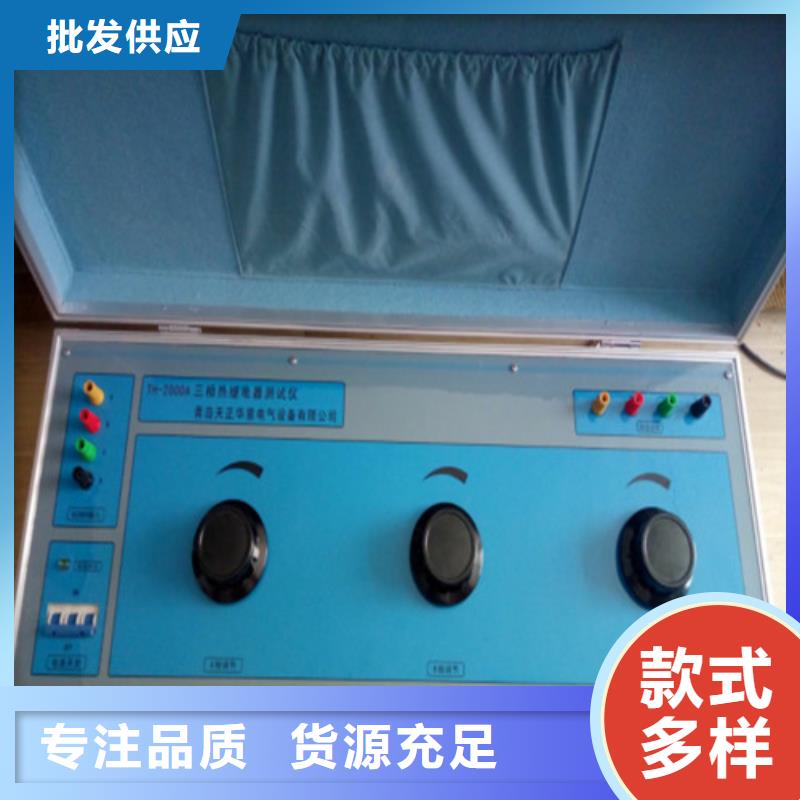

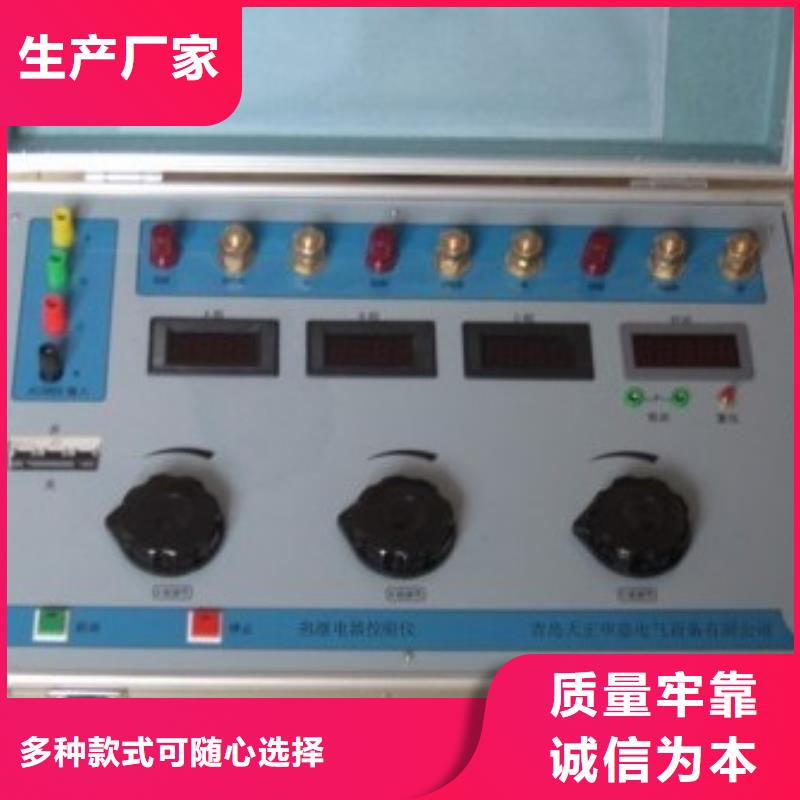

永州熱繼電器測試儀系統顯示主界面如下圖1：智能型SF6密度繼電器校驗儀密度繼電器校驗 系統壓力值修正常溫壓力表校驗 20度壓力表校驗歷史數據游覽系統時鐘調整＊＊年＊＊月＊＊日圖1此時光標選定了“密度繼電器校驗”選項，按“飛梭確定鍵”進入密度繼電器校驗程序，如圖2所示界面。密度繼電器校驗設定閥值壓力：0.100(MPa) 確定選擇觸點模式:常開確定退出圖２這是“密度繼電器校驗”的個界面。在該界面中可以首先設置閥值（“閥值壓力”是指測試密度繼電器時由進氣到放氣的切換壓力值）。按“飛梭確定鍵”，數值菜單反顯后旋轉飛梭可以使數值增減，達到目標值后按“飛梭確定鍵”使數值菜單正常顯示后再旋轉飛梭到旁邊的“確定”按鈕，再按“飛梭確定鍵”即可進入“選擇觸點模式”菜單如圖３所示。密度繼電器校驗設定閥值壓力：0.100(MPa)選擇觸點模式:常開 確定確定退出圖３進入“選擇觸點模式”菜單后用飛梭可以選擇密度繼電器的觸點模式，有“常開”和“常閉”兩個選項。注意：觸點模式是指密度繼電器非帶載的狀態。設置完成后旋轉飛梭到下面的“確定”選項，按“飛梭確定鍵”進入下一級菜單，如圖４所示。

永州熱繼電器測試儀智能型SF6密度繼電器校驗儀密度繼電器校驗系統壓力值修正常溫壓力表校驗 20度壓力表校驗歷史數據游覽系統時鐘調整＊＊年＊＊月＊＊日圖13＊＊年＊＊月＊＊日＊＊時＊＊分確定取消圖14此時按確定鍵使相應的數字反顯后可以分別對年、月、時和分的數值分別進行調整。配套工具軟件使用說明1.軟件功能簡介此配套工具軟件用來將儀器中的測量數據上傳至計算機，供試驗人員對測量數據做進一步分析和處理。2.軟件特點本軟件為綠色軟件，無需安裝便可使用支持USB通信方式支持Windows系列操作系統，運行速度快，使用方便3.運行環境計算機硬件需求：建議使用賽揚533 及以上CPU，512MB 及以上內存、1GB 及以上可用硬盤空間。支持軟件：Win98、Win2000、XP、Win2003、Vista、Win7 等Windows系列操作系統；Microsoft Office 2003 及以上版本（必須包含Excel）。4.軟件操作說明（1）雙擊，運行儀器配套工具軟件，如下圖所示。（2）使用USB數據線將計算機和儀器連接起來。儀器開機，進入數據上傳界面，如下圖所示。（2）選擇通信端口。點擊“串口選擇”右方的滾動條，選擇USB安裝后系統分配的端口號（詳見“USB驅動程序安裝說明”）。（3）點擊“通信自檢”按鈕，計算機與儀器進行通信，此時有以下兩種情況：聯機成功，數據上傳至計算機，如圖所示。數據上傳成功后可進行“導出數據”及“生成報表”操作。此時儀器顯示如下界面：（4）導出數據。點擊 “文件”下拉菜單，再點擊“導出數據”按鈕，如圖所示。此時彈出對話框，如圖所示。選擇要保存文件的位置，輸入保存的文件名稱，數據將以Excel 格式保存在計算機中，試驗人員可對測量數據做進一步分析處理，如圖所示。打開剛才保存的Excel數據文件如圖所示。

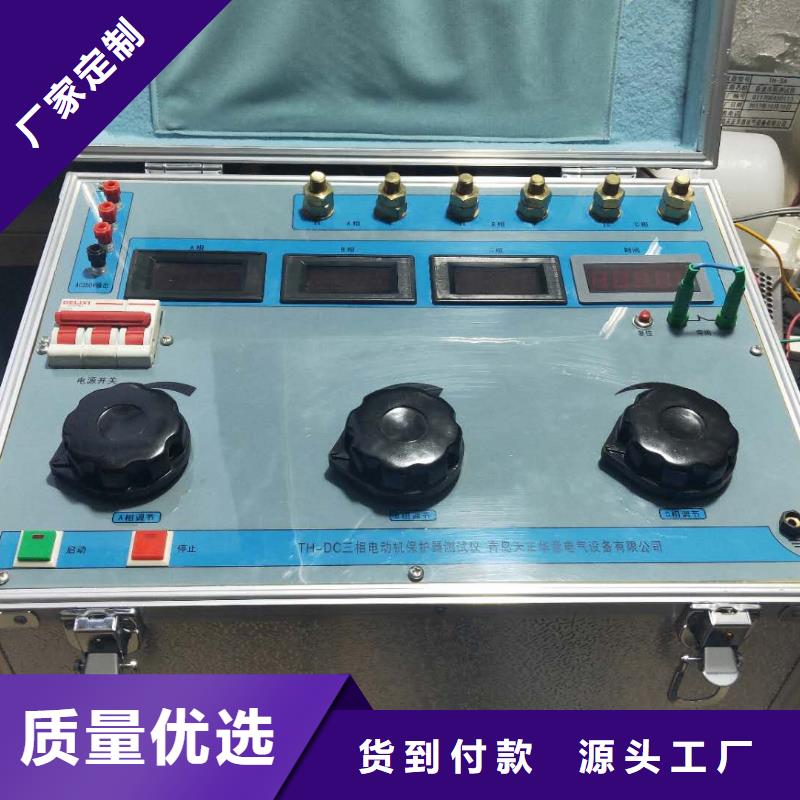

<永州>天正華意電氣設備有限公司 開關保護器校驗裝置永州
開關保護器校驗裝置永州 <永州>天正華意電氣設備有限公司

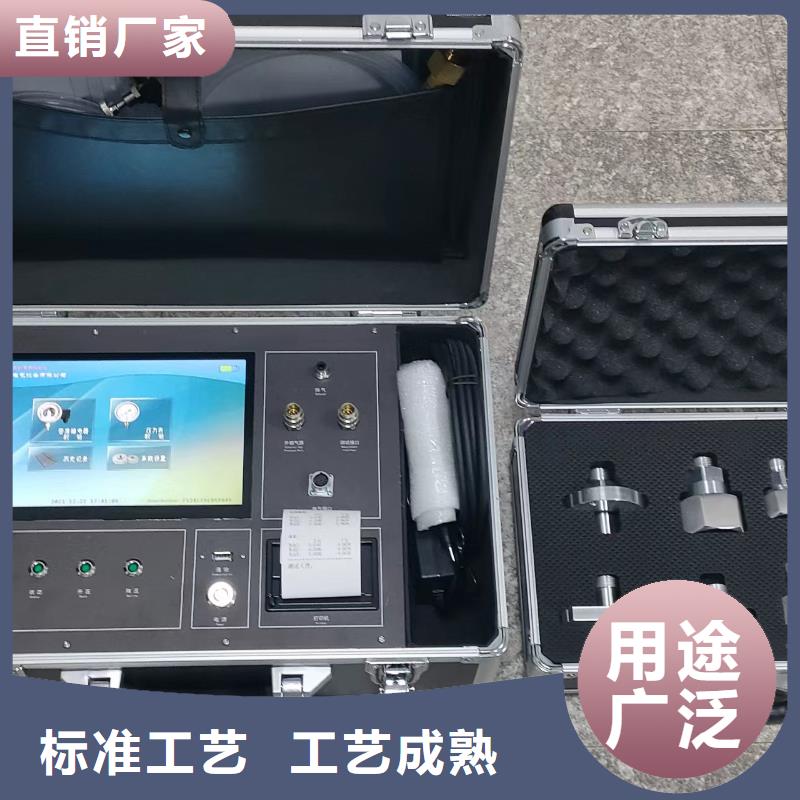

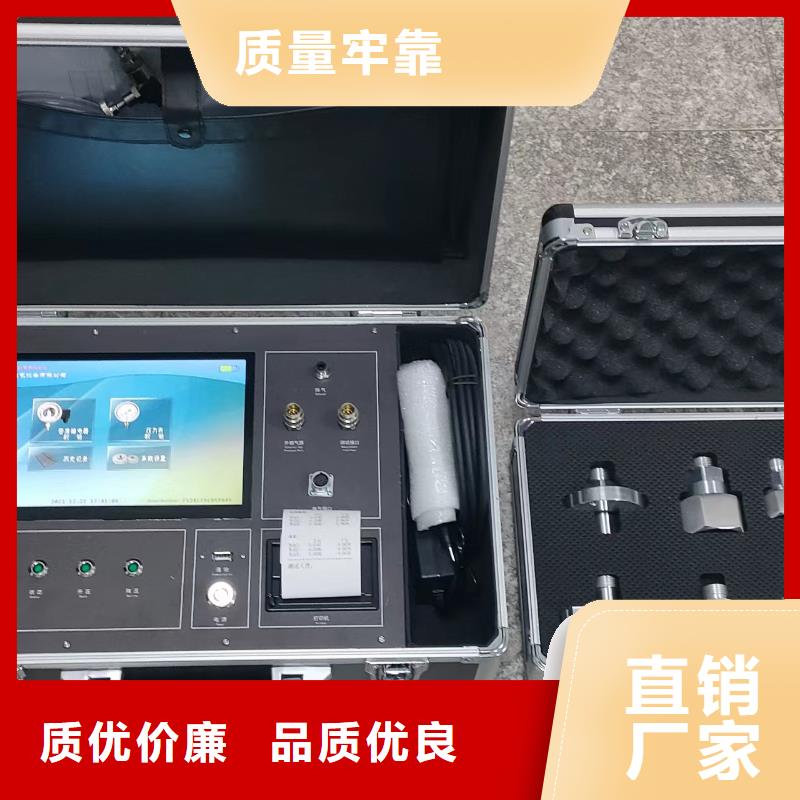

?永州熱繼電器測試儀智能型密度繼電器校驗儀功能特點：1．密度繼電器校驗儀采用32位ARM單片機和TI公司的高速信號處理芯片進行檢測與控制，集成程度高。機電一體化設計，精度高，重復性好，可靠性高。2．配置了單色液晶屏和軟鍵盤人機接口，操作簡單、界面美觀，所有參數及狀態一目了然。3．自動完成壓力測量和20℃值轉換，從而完成了壓力、溫度間的動態自動補償。并顯示被測環境溫度下的壓力、20℃時環境溫度下的壓力、環境溫度。徹底解決了SF6氣體密度繼電器現場校驗難的問題。4．所有測試過程自動由儀器完成，不用人工干預，避免了繁瑣的人工氣路調節操作。5．漢字報表式打印測試結果，并對試驗結果進行智能分析。6．USB通訊接口可上傳測試數據到計算機及USB拷貝接口可用U盤直接拷貝測試數據，同時能存儲100次試驗結果，并具有掉電數據保護功能，可隨時查詢和打印以前的試驗結果。7．校驗過程中無需恒溫室，可以在任意有效溫度范圍內對SF6氣體密度繼電器、壓力表進行校驗。8． 配有多種型號過渡接頭，大多數型號開關的密度繼電器不用拆卸即可進行現場校驗。9． 校驗過程中不浪費SF6氣體，測試成本低，對環境無污染。10．具有在線修改系統時鐘的功能。11．具有在線修改系統壓力功能，可以現場修正。12．核心元器件采用原裝進口元件，性能可靠。13．能同時測試一組報警信號、二組閉鎖信號。

<永州>天正華意電氣設備有限公司 開關保護器校驗裝置永州

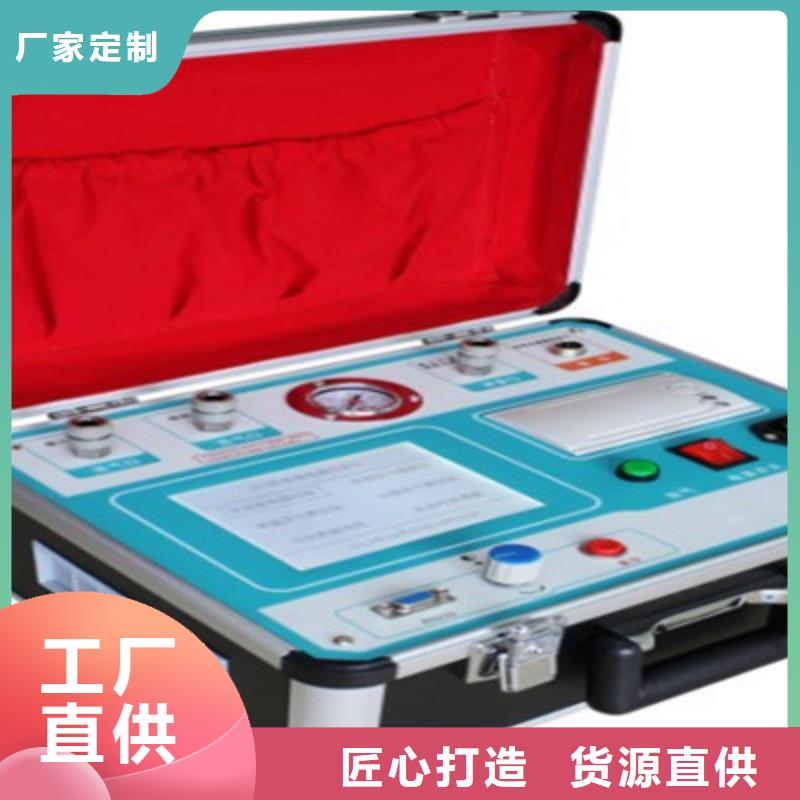

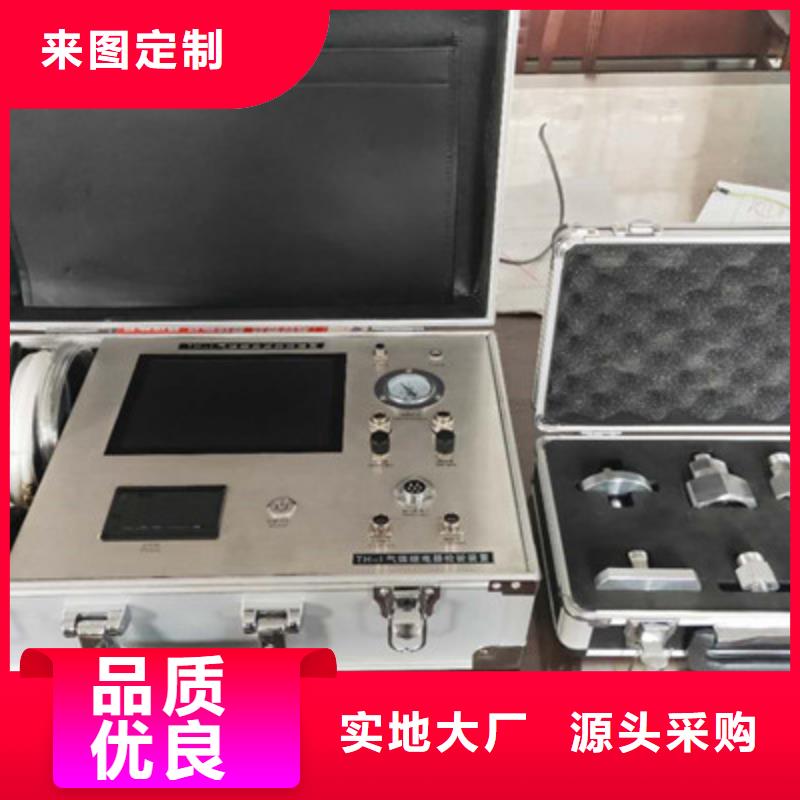

永州熱繼電器測試儀儀器能對指針式和電子式密度繼電器進行全自動校驗。?儀器采用320＊240大屏幕液晶顯示，漢字操作界面，使用簡單方便。?測量時儀器同時顯示當前壓力、對應20時的壓力、環境溫度。解決了SF6密度繼電器現場校驗的難題。?儀器可存儲100組測量數據并保存不丟失，使每一次測量都有追朔。?儀器可以在任意環境溫度下對常溫壓力表和密度表進行校驗。?儀器內部具有時鐘功能，可隨時對時鐘進行修正。?儀器具有自校功能。儀器長時間使用后可對儀器進行校驗修正，以確保儀器的校驗精度。?儀器采用高精度壓力傳感器和世界先進的磁流體技術產品。?儀器配有多種開關過度接頭，多數開關可以實現不用拆卸進行校驗?采用高容量內置電池，屏幕顯示電池電量，拓展了儀器的使用空間，方便了現場校驗。結構緊湊，體積小，重量輕，便于攜帶。?機電一體化程度高，技術先進、性能可靠。?配有微型打印機，隨時打印測試結果。5.操作方法5.1接線5.1.1關閉SF6電氣設備本體與密度繼電器之間的閥門，確認密度繼電器控制電源已經斷開，保證密度繼電器在無外接電源狀態下方可進行校驗。（注：如果設備本體與密度繼電器之間沒有閥門，應將密度繼電器折下來再校驗）5.1.2用測量管道和相應的轉換接頭將密度繼電器和儀器的繼電器接口相連接。

<永州>天正華意電氣設備有限公司 開關保護器校驗裝置永州 開關保護器校驗裝置永州 <永州>天正華意電氣設備有限公司

永州熱繼電器測試儀說明該電壓等級的網路切斷電阻值正確無需校驗，如顯示的電阻值與實際的電壓等級不對應，則由于：R切＝E/I－(R0＋R3＋Rj)E－整流器的直流輸出電壓，V；R切－網路切斷電阻值，KΩ；IJ－繼電器的動作電流，mA；R3－三相電抗器的電阻，KΩ；R0－零序電抗器的電阻，KΩ；RJ－繼電器線圈的電阻，KΩ；而對于某個確定的檢漏繼電器來說R0、R3、RJ是固定的，IJ的值是調定的，因此只要改變E就能改變R切值。這樣可根據阻值大小適當調節檢漏繼電器內部整流橋前變壓器輸出的抽頭位置，實際上就是改變了E或R切的值，直至滿足要求為止。④、JL82型檢漏繼電器網路切斷電阻值的整定該試驗與JY82型檢漏繼電器網路切斷電阻值的校驗大體一樣(試驗方法及原理請參見②中所述)只不過在整定RC值時不是改變檢漏繼電器內部整流橋前變壓器輸出的抽頭位置，而是調整JL82型繼電器內部的電位器W1(請參見該型號的檢漏繼電器所付電路圖或參考該型號繼電器的其他資料)直至滿足要求為止。⑤、檢漏繼電器動作時間的測試為便于試驗減少接線不便的麻煩，

永州熱繼電器測試儀我廠根據現場使用的信息反饋試驗成功了采用電壓變化來控制電秒表啟停：當按下試驗開關時電秒表啟表，檢漏繼電器動作后由于工作電壓的失去使電秒表停表，這樣就能測出檢漏繼電器的動作時間；電秒表停表后會鎖定試驗值直至下一次啟表信號的觸發，如按一下復位開關電秒表會復零，下一次時間測試時會從零開始計時；如不按復位開關所測時間是幾次動作時間的累加，這一點請試驗者務必注意?、?、其他類型的各種檢漏繼電器可據實際的電壓等級，參考以上①～⑤項進行試驗和整定。在此不再累述。五、注意事項1、僅適用于井下中性點不直接接地的1140V及以下動力、照明、信號電網中的各類檢漏保護裝置的檢漏試驗。2、切記：請不要在地面供電系統做試驗。3、檢漏試驗時請確認試驗開關在彈起狀態。4、儀器出現問題時請致電：，請不要自行拆開。六、儀器配套1、TH-JL型檢漏繼電器校驗儀1臺2、大屏幕液晶數字式電阻表(內置) 1臺3、數字式毫秒計1臺4、配套試驗線1套5、說明書1份6、合格證 1份七、保修本儀器自出廠之日起三年保修，若非人為造成事故，免費維修；三年后酌收工本費。

<永州>天正華意電氣設備有限公司 開關保護器校驗裝置永州 <永州>天正華意電氣設備有限公司

永州熱繼電器測試儀設定檢測次數:確定選擇溫度模式:系統34.1選擇信號模式:單信號確定退出圖４在該界面中，首先設置“檢測次數”，有１、２、３三種選擇。該選項用于設置充放氣的循環次數。接下來的“選擇溫度模式”菜單用于選擇系統采集溫度的方式，有“系統”和“手動”兩個選項?！跋到y”是指由系統自帶的傳感器感測環境溫度；“手動”是指由用戶用紅外測試密度繼電器的內部溫度，然后手動輸入。溫度設置完成后進入“選擇信號模式”菜單。該菜單有三個選項，分別是“單信號”，“單閉鎖”和“雙閉鎖”。下面分別對三個選項進行詳細說明。單信號：選擇單信號時，只能有一個測試信號接入儀器，單報警、單閉鎖１和單閉鎖２任選其一，由物理連接決定，系統自動識別。單閉鎖：選擇單閉鎖時，系統有兩個測試信號接入儀器，其中必須有單報警，而單閉鎖１和單閉鎖２任選其一，此時系統同時測試兩個信號。雙閉鎖：選擇雙閉鎖時，三個信號必須同時接入系統，此時系統同時測試三個信號。設置完該界面的所有選項后進入主測試界面，如圖５所示。＊＊年＊＊月＊＊日報警回復值報警值Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000閉鎖回復值 閉鎖值1Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000閉鎖回復值2 閉鎖值2Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000準備完畢… 開始存儲打印退出圖５外界氣路均準備好以后，點擊“開始”，系統會按前面設定的檢測方式自動完成全部檢測。

永州熱繼電器測試儀導入數據。點擊 “文件”下拉菜單，再點擊“導入數據”按鈕，如圖所示。此時可將儀器直接存儲到U盤的EXCEL格式的數據導入到軟件界面，如圖所示。點擊“導入數據”按鈕后，彈出對話框，此時可選擇要導入的文件。點擊“打開”按鈕后，數據顯示在軟件界面上，便于直觀分析或生成報表，如圖所示。（6）生成報表。當軟件界面上顯示有效數據后，點擊“生成報表”按鈕，彈出如下對話框?？梢愿鶕枰薷膱蟊碇械臉祟}、校驗單位、送檢單位等基本信息。點擊確定，即可進入測試報告打印預覽頁，打印預覽頁顯示的測量數據為你選擇“生成報表”時軟件界面上的測量數據，測試報告是以A4 紙的形式展示。如下圖所示。聯機失敗，數據未上傳至計算機，此時信息區中顯示“通信中斷”如下圖所示。如果出現聯機失敗的界面可能為以下四種情況：1) 儀器開機后沒有進入計算機通信界面；2) USB數據線連接不穩定；3) USB驅動程序沒有正確的安裝；4) 安裝USB 驅動程序后，沒有重新拔插USB 數據線。USB驅動程序安裝說明1、USB驅動程序的安裝（WIN95、WIN98＆ME、WIN2000）1.1首先不要將電腦連接儀器，在隨機光盤中找到USB210驅動，點擊USB210_Setup.exe文件（如圖15）1.2 安裝完成彈出安裝成功窗口1.3將電腦與儀器連接，在Windows的“設備管理器”中查看，如圖，在工具軟件中可以使用圖中所示的端口號進行通信。2、USB驅動程序的安裝（WINXP）2.1首先不要將電腦連接儀器，在隨機光盤中找到USB210驅動，點擊USB210_Setup.exe文件（如圖15）2.2 安裝過程中會彈出通過windows徽標測試的窗口，點擊“仍然繼續”即可。

<永州>天正華意電氣設備有限公司 開關保護器校驗裝置永州

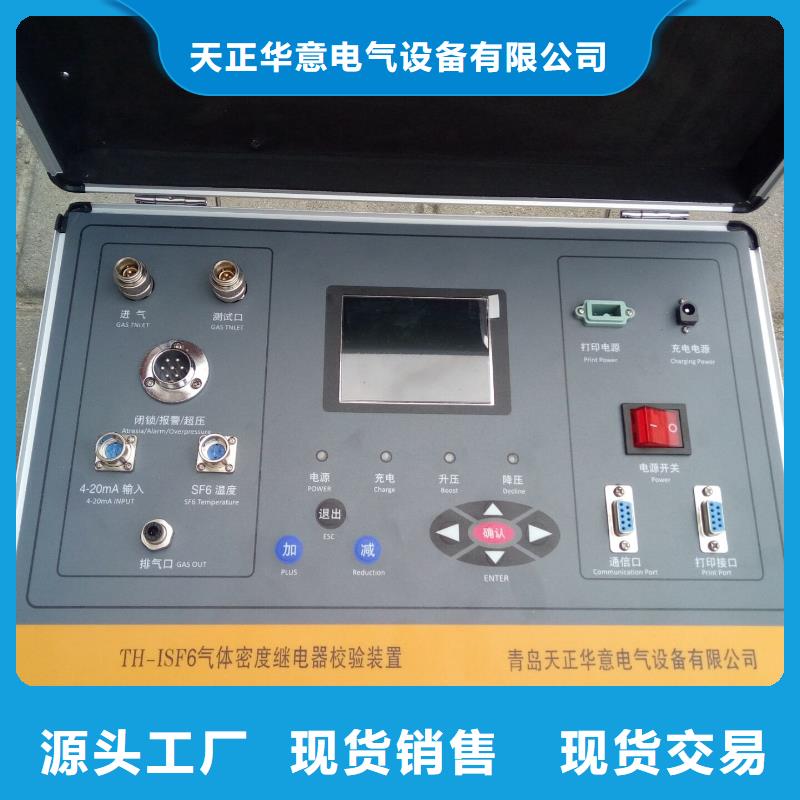

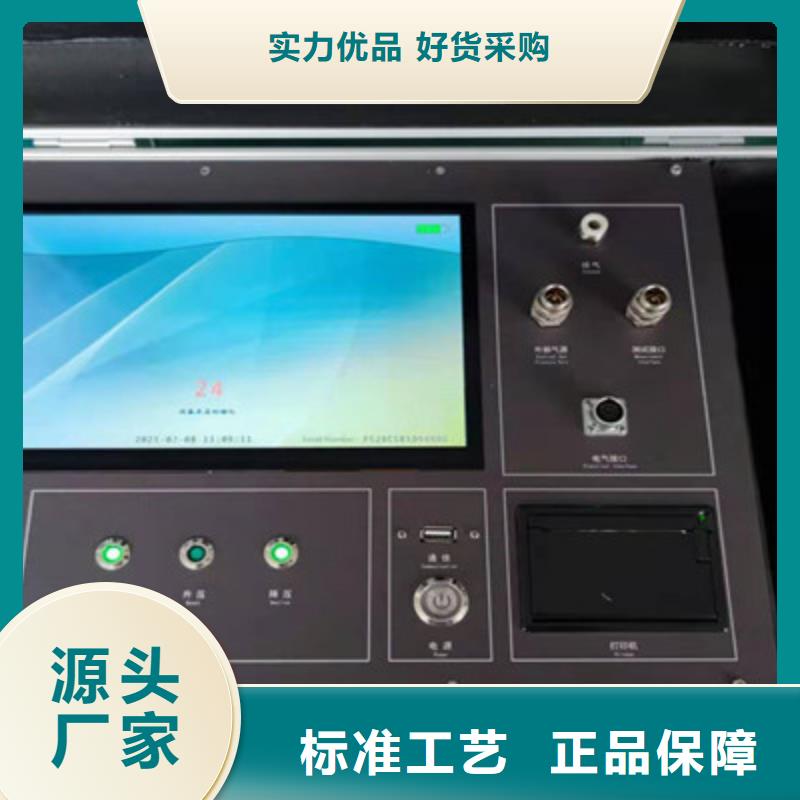

永州熱繼電器測試儀使用方便可靠，是SF6密度繼電器校驗的必備設備。15. 正宗交直流兩用電源AC220V/50Hz或DC24V（鋰電池供電24V/4.5AH ）16.校準壓力范圍大: 0～1.2MPa（超大量程設計）技 術 指 標 ?工作電壓：正宗交直流兩用電源AC220V/50Hz或DC24V（鋰電池供電24V/4.5AH），接入AC220V電源時儀器自動切斷鋰電池供電，以保護鋰電池延長其使用時間。?電量顯示：可顯示鋰電池電量百分比（當電量不足時提醒及時充電或應急用220V交流電源）?儀器功率：72W?儀器精度：0.2級?壓力顯示分辨率：0.001MPa?壓力校驗范圍：0～1.2MPa（超大量程設計）?環境溫度顯示分辨率：0.1C?環境溫度測量范圍：-50℃～150℃?工作濕度：90％RH?校驗對象：單報警、單閉鎖、單報警單閉鎖、單報警雙閉鎖?顯示方式：320X240圖形點陣單色液晶屏?操作方式：一鍵飛梭操作?通訊方式：USB接口（能上傳試驗數據到計算機，并自動生成報告）USB拷貝接口（可用U盤拷貝試驗數據）?打印機型：高速微型熱敏打印機?打印方式：漢字報表式打印?存儲容量：可同時存儲100次試驗結果?外形尺寸：375X270X240(mm)?SF6氣體密度顯示方式：被測環境下的壓力、20℃時的等效壓力。?儀器重量：6Kg?面板示意圖：

<永州>天正華意電氣設備有限公司

永州熱繼電器測試儀從實際運行情況看，對現場運行中的SF6密度繼電器、壓力表進行定期校驗也是非常必要的。?進行SF6密度繼電器校驗基本原理密閉容器中的氣體壓力隨溫度的變化而變化，通常把20℃時的SF6的相對壓力值作為標準值。在現場校驗時，一定環境溫度下測量到的SF6壓力值均要換算到其對應20℃時的等效壓力值，從而判斷密度繼電器的性能。閉鎖回復值校驗：在環境溫度下，當SF6密度繼電器為零壓力時，給SF6密度繼電器一定的速度緩慢充氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖回復值。報警回復校驗值：繼續給SF6密度繼電器以一定的速度緩慢充氣，當密度繼電器的報警繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的報警回復值。報警值校驗：在環境溫度下，當SF6密度繼電器內壓力大于報警回復值時，以一定的速度緩慢放氣，當SF6密度繼電器的報警繼電器動作時，記錄當前環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20度時的等效壓力值就是SF6密度繼電器的報警值。閉鎖值校驗：繼續給SF6密度繼電器以一定的速度緩慢放氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖值。

<永州>天正華意電氣設備有限公司 開關保護器校驗裝置永州

永州熱繼電器測試儀檢漏繼電器校驗儀是青島天正華意電氣設備有限公司根據中華人民共和國電力，煤炭工業部制定的《煤礦井下低壓檢漏保護裝置檢修細則》及《煤礦規程》要求，綜合煤礦井下供電系統的實際情況研制而成的；它適用于井下中性點不直接接地的1140V及以下動力、照明、信號電網中的各類檢漏保護裝置的檢漏試驗，是各種礦井電力工作人員的得力助手；使用前請您仔細閱讀下列說明，以便使該儀器更好的為您服務！二、主要特點1、僅適用于井下中性點不直接接地的1140V及以下動力、照明、信號電網中的各類檢漏保護裝置的檢漏試驗。2、可對JY82、JL82等各種常見檢漏繼電器進行試驗。3、可對檢漏保護是否可靠動作進行試驗。4、可對網路切斷電阻值進行校驗整定。5、可對JL82型檢漏繼電器動作電阻值進行整定。6、可對檢漏繼電器閉鎖保護進行試驗。7、內置數字毫秒計可對各種檢漏繼電器動作時間進行測定。8、內置大屏幕電阻表可直接對試驗電阻進行檢測。9、內置充電電池、一次充電可使用半年以上。10、鋁合金機箱，美觀大方

開關保護器校驗裝置永州 <永州>天正華意電氣設備有限公司

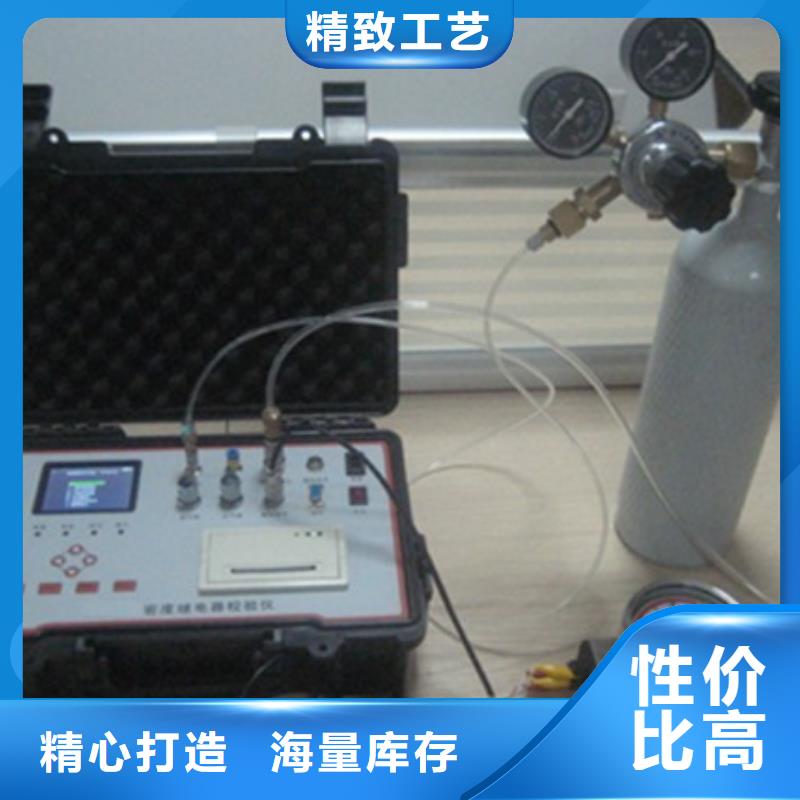

永州熱繼電器測試儀將減壓閥連接到儲氣瓶上，然后用進氣管道將減壓閥和儀器進氣口相連接。5.1.4用觸點信號線連接密度繼電器的各接點，另一端插入觸點信號。注意：黃色鱷魚夾連接密度控制器的閉鎖端子（接點一，黃色），紅色鱷魚夾連接密度控制器的報警端子（接點二，紅色），黑色鱷魚夾連接密度控制器的超壓端子（接點三，黑色），連接前請確保密度繼電器報警和閉鎖端子已經與其它電路斷開。5.1.5連線示意如下：觸點信號線 進氣管道測量管道 儀器面板5.2初始化界面。經過大約20秒的延時后進入系統主界面：按更換菜單選項，按OK鍵進入菜單，按F2刷新界面。5.3密度繼電器校驗5.3.1 密度繼電器接點狀態選擇按或、?鍵更換輸入域，按F1、F2增減數值，按OK鍵保存對應數值，按ESC鍵返回主界面。說明：1、接點狀態對應密度繼電器校驗初始狀態，如果校驗開始時接點閉合為常閉，接點開斷為常開。一般情況下，閉鎖、報警為常閉，超壓為常開。2、允許誤差與密度繼電器精度有關，一般數值為：精度等級＊2/100。5.3.2 設備編號和校驗員設置界面按、、?鍵更換輸入域，按F1、F2增減數值，按OK鍵保存對應數值，按ESC鍵返回主界面。說明：設備編號和校驗員編號不要大于600005.3.3 密度繼電器種類選擇按更換菜單選項，按OK鍵進入菜單，按F2刷新界面。5.3.4 校驗值設定按、、?鍵更換輸入域，按F1、F2增減數值，按OK鍵保存對應數值，按ESC鍵返回主界面。說明：設定值請參照密度繼電器銘牌。5.3.5 校驗項目選擇按更換菜單選項，按OK鍵進入菜單，按F2刷新界面。說明：1、進入校驗界面后，打開減壓閥總閥門，然后調節輸出壓力到0.75MPa，儀器進入自動檢驗過程。

<永州>天正華意電氣設備有限公司

永州熱繼電器測試儀當SF6密度繼電器發出報警動作時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的報警回復值。超壓值校驗（升壓，接點三）：給SF6密度繼電器緩慢勻速進行充氣，當SF6密度繼電器發出超壓信號時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的超壓值。超壓回復值校驗（降壓，接點三）：給SF6密度繼電器緩慢勻速進行充氣，當SF6密度繼電器發出超壓信號后，開始緩慢勻速的給SF6密度繼電器進行放氣當繼電器超壓報警信號發出時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的超壓回復值。報警值校驗（降壓，接點二）：在環境溫度下，當SF6密度繼電器內壓力值高于報警回復值時，開始勻速緩慢放氣，當SF6密度繼電器發出報警信號時記錄當時環境溫度下的壓力值，并換算到20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的報警值。閉鎖值校驗(降壓，接點一)：給SF6密度繼電器緩慢勻速進行放氣，當SF6密度繼電器發出閉鎖信號時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的閉鎖值。測量流程圖如下：3.技術指標?環境溫度：－20℃～60℃。?相對溫度：不大于93％（25℃）。?工作電源：AC220V±15％，50Hz，或機內電池。?精 度：0.25級。?顯示方式：320＊240彩色漢字液晶屏。?打印方式：針式微打。?測量壓力范圍：0～1.0MPa?測量溫度范圍：－30℃～＋100℃。?校驗壓力范圍：20℃時標準壓力0.1～0.99Mpa。?外形尺寸：372×267×135mm?儀器重量：約3.6Kg。

<永州>天正華意電氣設備有限公司 開關保護器校驗裝置永州

永州熱繼電器測試儀接點一接點二接點三同時校驗儀器進入自動校驗，底行顯示‘校中請等待’。校驗結束后，如果‘接點一降值’、‘接點二降值’和‘接點三’和‘設定值’差別小于‘允許誤差’，界面變為‘繼電器合格 按確認鍵保存記錄’，否則顯示‘繼電器不合格 按確認鍵保存記錄’。按F1鍵關閉充氣閥和排氣閥，按F2重新進行測試，按OK鍵保存數據，按ESC鍵返回到主界面。說明：1、測量數據保存后，可在歷史查尋中查看、打印。2、可以調節進氣閥和出氣閥控制校準速度。5.3.10帶4～20mA輸出的密度繼電器的校驗對電子式密度繼電器進行校驗時，需要將模擬信號線將密度繼電器的4～20mA的信號接入儀器面板上的模擬信號處。模擬信號線一段的紅色鱷魚夾接“＋”，黑色鱷魚夾接“—”。其余測量過程方法與上述機械表相同。5.4儀器自校準5.4.1 輸入密碼按、?鍵更換輸入域，按F1、F2增減數值，按OK鍵如輸入的密碼正確則進入儀器自校準界面，按ESC鍵返回主界面。說明：儀器密碼為“0000”。5.4.2 儀器自校準按或、?鍵更換輸入域，按F1、F2增減數值，按OK鍵獲取當前測量值，按ESC鍵返回主界面。當輸入域為“保存自校準數據”時，按OK保存數據。說明：務必把輸入域為“保存自校準數據”后，按OK保存數據。5.5歷史查尋按鍵查看前一頁或后一頁，按F1打印數據，按F2刪除所有歷史記錄。按ESC鍵將返回主界面。5.6系統時鐘修改按或、?鍵更換輸入域，按F1、F2增減數值，按OK鍵保存時間，按ESC鍵返回主界面。
