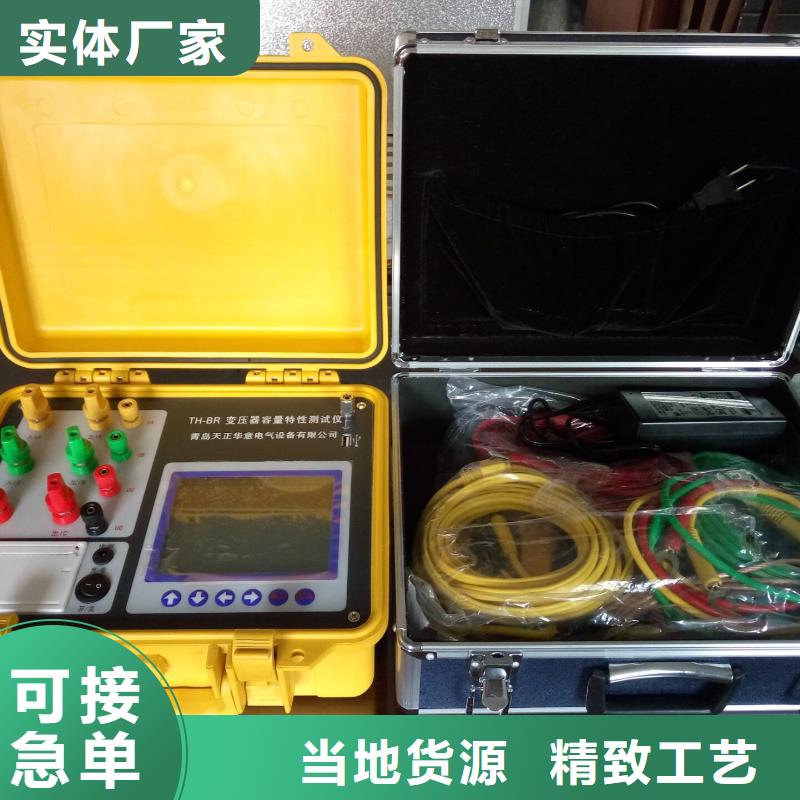

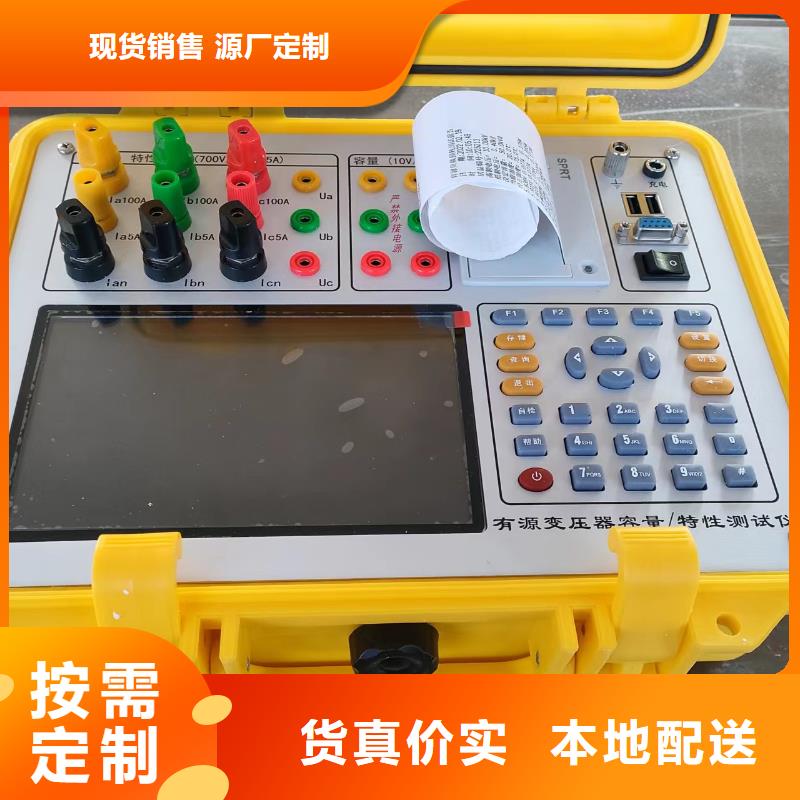

湖南永州變壓器容量特性測試儀兩瓦特法空載測試兩瓦特法空載測試，是指采用三相三線的模式將電源、本儀器、待測試變壓器連接起來進行的測試。儀器只要通過采集Pab和Pcb的功率即可進行空載測試。圖九-1 兩瓦特法空載測試中 圖九-2 兩瓦特法空載測試結果兩瓦特法測試如圖九-1、圖九-2，同時將顯示ab、cb的電壓(Uab、Ucb)、電流(Ia、Ic)、有功損耗(Pab、Pcb)等測得電參量。結果項有：校正后的空載電流(校Io)、空載損耗(校Po)和根據空載損耗推定的變壓器性能水平代號。同樣，單擊“打印”鍵，即可打印相關數據。單擊“保存”即可保存相關數據。做兩元件法空載試驗時，當輸入的電壓達到被測變壓器的額定電壓時，本儀器將自動鎖存測試結果。一旦測試結果鎖存，就可以將測試電源停掉。輸入電壓未達到被測變壓器的額定電壓時，可以通過單擊“鎖存”鍵，實現測試數據的鎖存。4.1.4 單相電源空載測試該功能除了可以借助外配單相電源來測量單相變壓器和三相變壓器的單相空載損耗外，還可以在不用退出測量界面的前提下，依次測量三相變壓器的各相空載損耗，并終計算出三相變壓器的總空載損耗值。“單相電源空載測試”的顯示界面分別參見圖十-1、圖十-2、圖十-3、圖十-4。當您只測量單相變壓器或只測量變壓器的某一相時，直接接好測試線（參見后面詳細說明），直接進入“單相電源法空載測試”即可進行測試。測試結果（圖十-1）主要有：當前實際測得的電壓Ua、電流Ia和有功損耗Pa（均按電壓、電流變比系數換算后的值）以及進行校正后的空載電流以及校正后的空載損耗（此處的校正均是指非額定電壓條件下進行空載損耗測試后空載電流和空載損耗校正到額定電壓條件下的標準數值。空載測試中的校正，均為此意，以下不再重復）。當需要保存A相測試結果并繼續測量B相時，請按界面提示，首先單擊“暫停”鍵，暫停測試并保存A相測試結果（圖十-2），并按接線的說明，正確改變測試線的連接。再單擊“繼續”鍵，繼續測量B相數據（類似圖十-1）。同理，當正確測量出B相數據后，再次暫停并保存B相數據、正確接好C相測試線、再次單擊“繼續”鍵繼續測試，即可測量C相數據

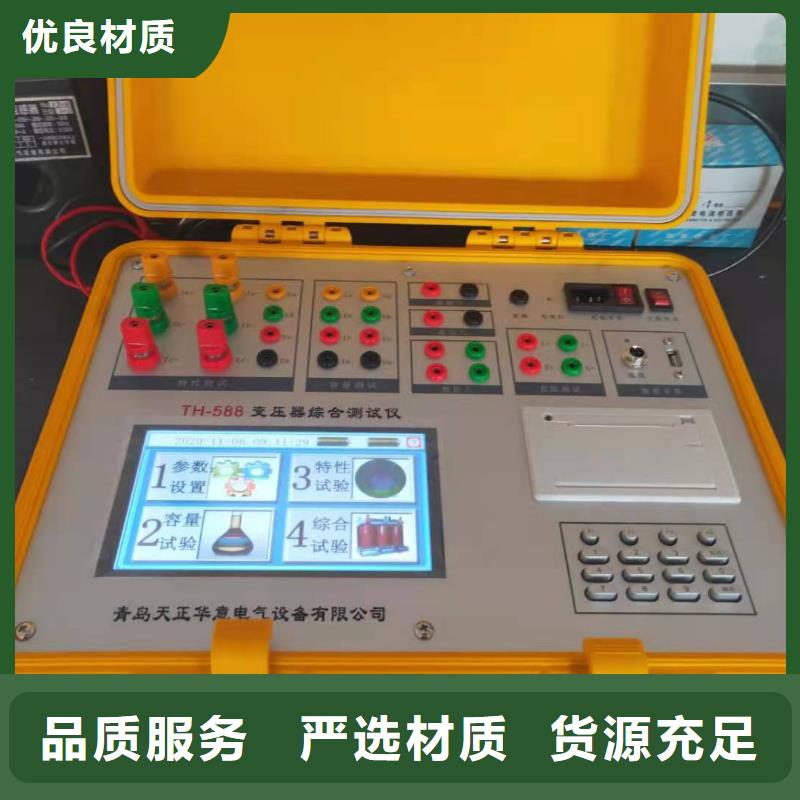

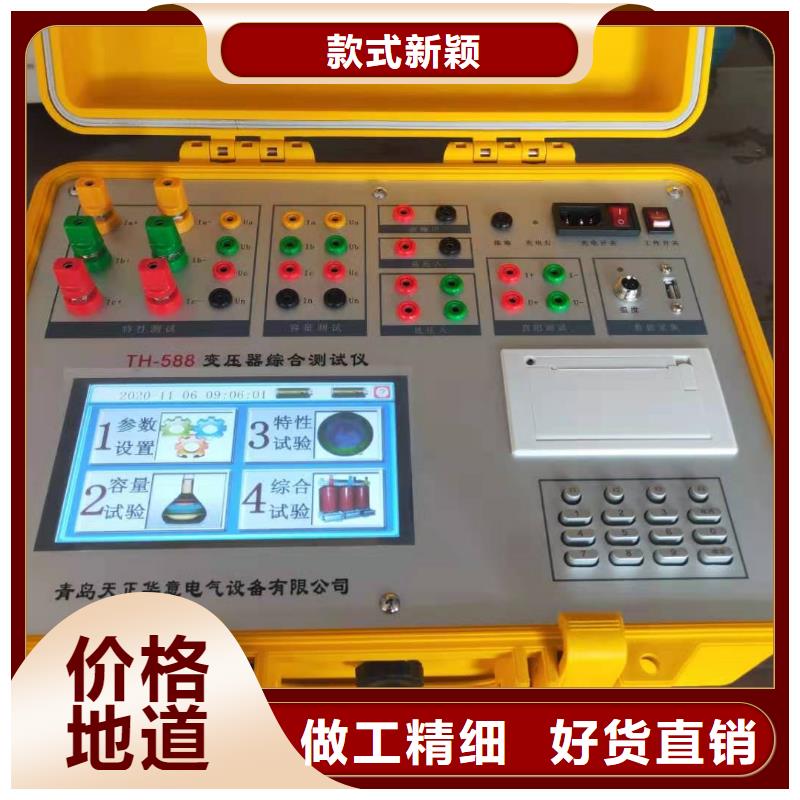

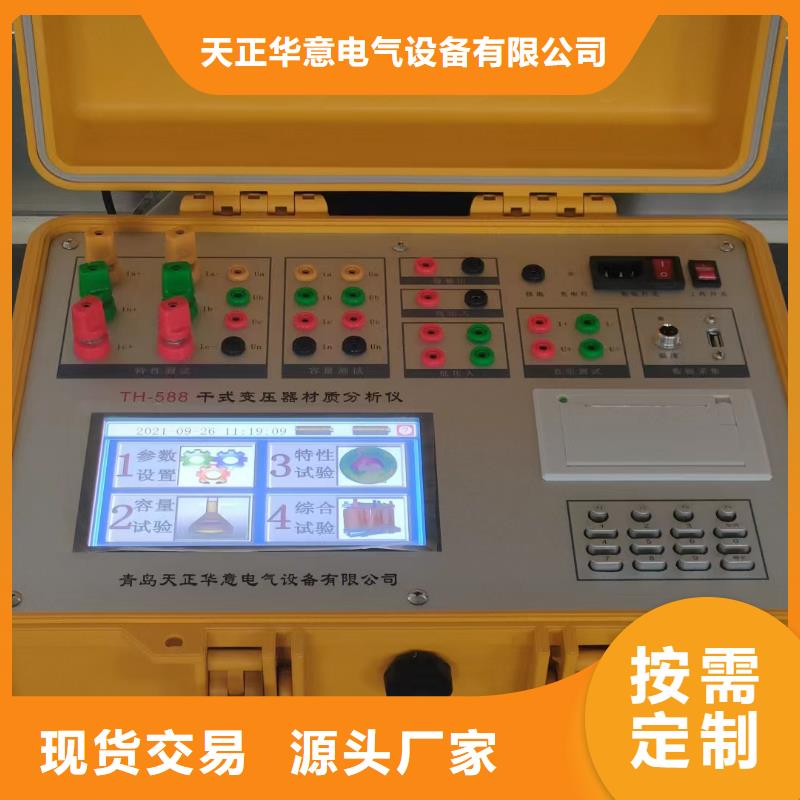

湖南永州變壓器容量特性測試儀綜合實驗此界面是變壓器材質測試的主要結果界面。注意：進行此實驗之前要對變壓器的所有參數進行測試，包括變壓器的容量，變壓器的直阻，變壓器的外觀參數都要進行準確的測試。4.5.1基本概念：本儀器可判斷出變壓器高低壓繞組材質。線圈銅或鋁材質的不同，導致變壓器容量、體積、質量、匝比、導線截面積、直流電阻、電阻溫升曲線等參數均有所變化，這些參數之間又相互影響。對于固定型號與容量的配電變壓器，由于國標嚴格規定了其設計與制造流程，對線圈直流電阻值、損耗等規定了參考值。生產廠家采用鋁代銅時，就會在沒有明確規定的變壓器的某些參數（例如體積）上做文章，例如，為保證鋁繞組變壓器的直阻、損耗與同型號銅繞組變壓器的參數對應，以符合的標準，在變比和鐵心相同的情況下，增大鋁線圈的截面，這會導致變壓器體積增大。有的廠家為使變壓器器身及體積變化不太明顯，采用減小鋁線截面，這將導致繞組直流電阻、損耗增大；或者在保證變比不變的情況下，減少線圈匝數，減小線圈長度，這將導致變壓器阻抗電壓發生改變，這將會導致變壓器容量變化，廠家則利用目前變壓器容量的判斷僅僅根據變壓器阻抗電壓百分值推斷，且允許有10％誤差的規定，適當減小變壓器容量。另外，金屬的電阻值會隨著溫度的升高而增大，這主要是因為電阻率與溫度間近似地存在線性關系，銅和鋁的電阻值隨溫度的變化情況不一致，因此也可以結合變壓器繞組直流電阻溫度系數鑒別繞組材質的方法。實際上即使變壓器容量相同、線圈采用的材質相同，由于廠家生產工藝、結構等因素的差異，也會導致體積不同。本系統將變壓器容量、外觀參數、直阻、匝比作為變壓器材質檢驗的重要影響影響因素，將這些數據與數據庫參數進行對比，通過大量試驗確定影響因子的權重，建立影響變壓器線圈材質的概率分布模型，確定變壓器繞組的材質分析模型。測試儀采用直流電阻和常規變壓器容量測試的“二合一”的方法，通過模糊數據分析方法，進行準確的數據換算正確判斷出干式變壓器容量的大小；進一步利用直阻數據并綜合變壓器變比數據、變壓器的本體外觀數據、實驗溫度數據等進行大量的優化組合判斷，通過綜合計算,計算出高低壓包的材質“銅鋁因子”，進而得出變壓器材質為銅鋁的判斷結果。
