永州電纜故障探測儀 參數配置要求： 參數名稱 項目需求值或表述 投標方響應值 脈沖輸出電壓 0—30kv，連續可調。 能量 ≥900J＠30kV。 外觀設計 一體化設計，將高壓電容、放電間隙、直流升壓集成于一體，放置在主機內。 輸出模式 脈沖、直流。 高壓脈沖間隔 無須調整，LP30/2自動調節放電間隔。 絕緣測試 0—30kv，連續可調。 高壓預定位 0—30kv，連續可調。 輸出電壓極性 負極性。 允許沖擊電壓 ≤2500J。 高壓輸出線 乙丙橡膠柔性電纜，絕緣耐壓≥60kV。 電源 外接：220V 50Hz 2kVA 內置：2000kVA，連續使用8小時。 尺寸（mm） 50 x 30.5 x 45.7 。 重量（kg） 不大于35。 脈沖輸出電壓 0——30kV，連續可調。 燒弧功率 ≥300。 燒弧電流 ≤100mA。 性 具備F-Ω 保護裝置、溫度監測、高壓急停按鍵、帶自動放電模塊。 量程 0m-100km。 脈沖寬度 20 ns~10 μs。 脈沖幅值 10~60。 小分辨率 0.01 m。 采樣頻率 ≥200。 增益 - 37~＋37 dB。 抗衰減調節 0~22 dB。 波速度 50~300m/μs。 動態量程 ＞ 80 dB。 輸出特性阻抗 50Ω。 阻抗自動匹配 8 Ω~500 Ω連續可調。 脈沖模式 低壓脈沖法、二次脈沖法、脈沖電流法、直閃衰減法。 輸入高壓保護 ＞ 400 V交流時自動保護。 液晶顯示器 7”彩色TFT480＊800 屏幕亮度800 cd/m2 可觸摸陽光屏。 內存容量 ≥32G。 電源 內置充電電池；110 … 240 V交流 50Hz 30 VA；12V外置蓄電池。 環境溫度 操作 -20 °C ... ＋50 °C / 存儲 -30 °C ... ＋60 °C。 動態量程 磁通道〉110dB；聲通道〉110dB。 頻率范圍 100---1500Hz。 濾波量程 關閉濾波 100---1500Hz。 低通 100---400Hz。 帶通 400--800Hz。 高通 800---1500Hz。 觸發 聲學全自動觸發；磁場全自動觸發。 噪音抑制模式 T18自適應降噪模式、強降噪模式、無降噪模式。 啞音調節: 全自動靠近式啞音。 手柄長度: 450---750mm

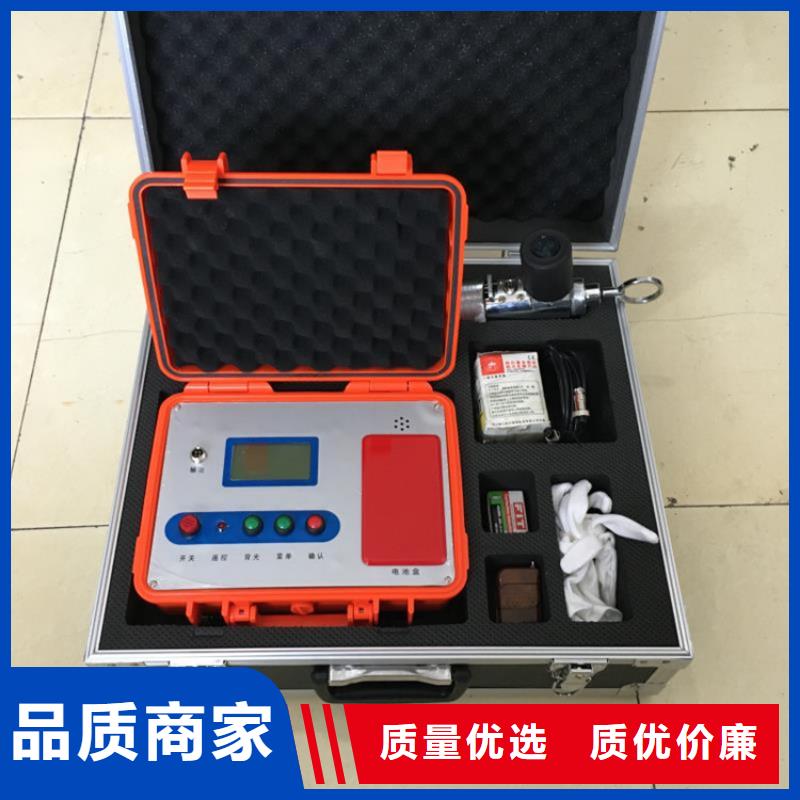

永州電纜故障探測儀 設備組成單相接地故障點巡查裝置是由信號發生裝置、信號采集器、信號接收定位器三部分組成。（1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障；（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點，在線路正常運行時，可實時檢測線路負荷電流；（3）信號接收定位器： 用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據，確定故障點方向及位置。2.2操作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的異頻信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路?？梢酝ㄟ^在線路任意位置檢測該信號的存在與否，判斷故障點的位置。示意圖如下:

<永州>天正華意電氣設備有限公司 智能電纜故障管理系統永州質量保證

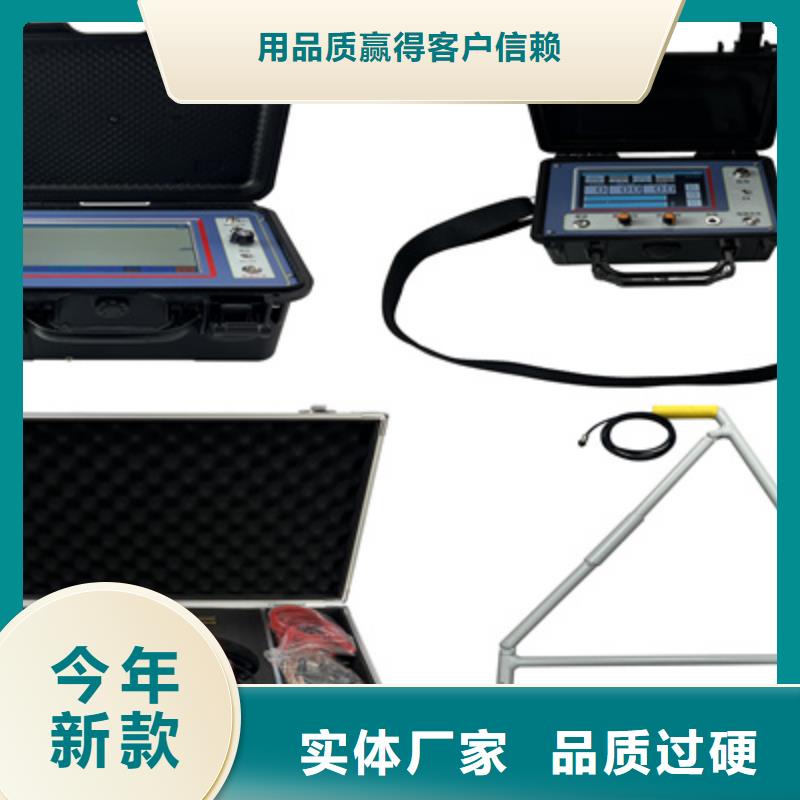

永州電纜故障探測儀 智能型電纜故障測試儀一、簡介TH-2004智能型電纜故障測試儀，根據中華人民共和國電力行業標準《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀器通用技術規范，結合市場需求，歷經十多年現場經驗積累研發，采用多次弧反射法、低壓脈沖法、脈沖電流法、衰減法等新技術。TH-2004智能型電纜故障測試儀主機集測距、路徑一體，整機采用PP塑料機箱，小巧精致，易攜帶；操作界面友好，即使非專業人員操作，依然可以很快熟悉并使用，、準確的完成電纜故障測試工作。該系統測試由系統主機和故障定位儀以及電纜路徑儀三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度，以及鐵路、機場信號控制電纜、和路燈電纜故障的測試。敬 告：本套設備測試電纜高阻故障時，采用沖擊閃絡法，故障點須放電且有明火現象。請注意嚴禁在高瓦斯、高濃度易燃氣體環境中測試!如遇此狀況，請與廠家聯系，采取其它測試方式。由此發生的事故與設備生產商無關!二、功能特點1.用于110kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障及電纜長度、波速，故障類型包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。2.工業級10.4寸彩色觸摸液晶屏顯示，菜單式操作和文字提示實現人機互動。3.采用高集成工控機，計算機控制、軟件操作；提供7種測試脈沖，保證了測量精度，滿足了長電纜足夠遠、短電纜無盲區的測試要求。4.故障自動搜索，距離自動顯示，雙游標移動可到0.1米，波形可任意壓縮、擴展，同屏隨機顯示幾個更接近標準的波形供你準確比較分析，提高測試精度，減少誤差。5.內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。6.內置電源供電，在無電源環境中均可長時間使用。7.體積小、重量輕、使用方便，檢測故障成功率和測試精度高。

<永州>天正華意電氣設備有限公司 智能電纜故障管理系統永州質量保證
<永州>天正華意電氣設備有限公司 <永州>天正華意電氣設備有限公司

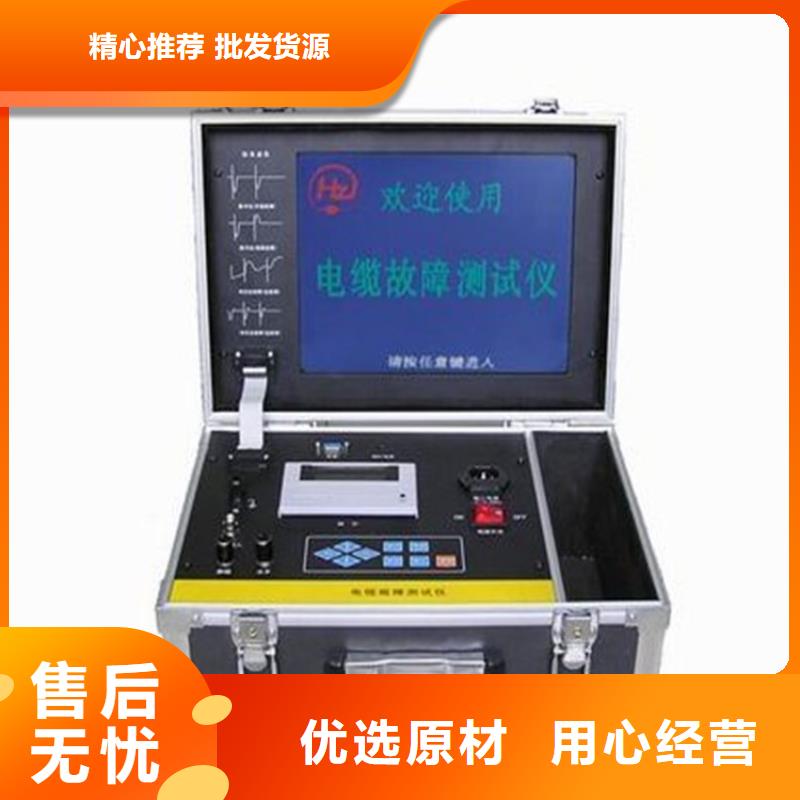

永州電纜故障探測儀TH-2003智能型電纜故障測試儀，根據中華人民共和國電力行業標準《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀器通用技術規范，結合市場需求，歷經十多年現場經驗積累研發，采用多次弧反射法、低壓脈沖法、脈沖電流法、衰減法等新技術。TH--2003智能型電纜故障測試儀主機集測距、路徑一體，整機采用PP塑料機箱，小巧精致，易攜帶；操作界面友好，即使非專業人員操作，依然可以很快熟悉并使用，、準確的完成電纜故障測試工作。該系統測試由系統主機和故障定位儀以及電纜路徑儀三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度，以及鐵路、機場信號控制電纜、和路燈電纜故障的測試。敬 告：本套設備測試電纜高阻故障時，采用沖擊閃絡法，故障點須放電且有明火現象。請注意嚴禁在高瓦斯、高濃度易燃氣體環境中測試!如遇此狀況，請與廠家聯系，采取其它測試方式。由此發生的事故與設備生產商無關!

永州電纜故障探測儀.點擊或鍵進行圖形縮放。標尺1和標尺2進行數據卡位時，先選擇或　，手指點到波形卡點處，就會出現卡點光標，再通過移動或來進行精準分析故障位置。⑧數據保存點擊鍵，彈出保存對話框，提示要保存的號段，此時按“是”，即屏中上半部顯示的紅色波形被保存在該號段，按“否”退出。⑨自動判距點擊鍵，游標進行自動定位，顯示屏上方自動顯示故障距離。六、測試方法的操作簡介1、低壓脈沖法測試電纜的斷線、短路故障距離1）接線：先將雙夾測試線接至“信號”端口，再將測試線的紅夾子夾在故障電纜的一個故障相，黑夾子夾在故障電纜的另一個故障相，黑夾子也可以夾在接地的鎧上。低壓脈沖法連線示意圖2）開機：按下開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。此時系統默認測試方式為“低壓脈沖法”、電纜長度“300m”、電纜類型為“交聯乙烯”。然后依據被測電纜絕緣材質、長度等因素再調整默認項目為適合本次測試的內容。3）采樣：點擊“采樣”鍵，儀器發出測試脈沖并自動觸發捕捉到反射脈沖。此時界面將顯示電纜的斷線和短路波形如下圖示。波形的幅度、位置智能自適應大小，不需要人工調節中值或幅度。低壓脈沖法測量圖形4）判讀：低壓脈沖波的判讀比較容易，只要將游標分別定位到發射波及反射波的起點即可（詳見波形分析基礎理論），游標通過左移鍵或右移鍵操作。

<永州>天正華意電氣設備有限公司
智能電纜故障管理系統永州質量保證

永州電纜故障探測儀 單相接地故障點巡查使用前確保巡查裝置各儀器電量足夠4.4.1 確認線路已經停電（線路負荷電流檢測）使用絕緣令克棒將鉗表卡入被測線路，信號接收定位器檢測負荷電流，實時顯示線路負荷電流值（必須為0，確保停電狀態），此功能也可以檢測正常運行線路的負荷電流。4.4.2單相接地故障點定位（1）在信號發生裝置關機狀態下，接地線將主機可靠接入大地，同時將將掛鉤拉閘桿接入故障線路（三個掛鉤同時短接接入三相），打開裝置電源，選擇檔位開關進入“異頻信號”，調節“電流調節”旋鈕，確保電流大小在15-50mA之間，一般調至30mA。（2）建議使用二分法，將鉗表沿故障線路巡查，實時查看信號接收定位器顯示的異頻電流值。當某一點的兩側異頻電流值發送跳變，則確定這一點就是接地故障點。（3）檢測完成，關閉所有設備電源，對信號發生裝置進行充電。4.4.3高阻接地查找（1）在信號發生裝置關機狀態下，接地線將主機可靠接入大地，同時將將掛鉤拉閘桿接入故障線路（三個掛鉤同時短接接入三相），打開裝置電源，選擇檔位開關進入“搖表信號”，按下確定鍵輸出搖表信號，測試絕緣電阻，10s后顯示測試數據（例如500k），界面提示測試結束。

<永州>天正華意電氣設備有限公司

永州電纜故障探測儀 實際應用。 調節路徑增益，使電磁波信號在10格左右，沿著電線方向走，如果偏離了電線，電磁波信號會減弱，那么就要往左或右移。2，每50厘米插入測一次信號強度，剛開始調節定點增益，使信號強度約為10，如果調不到10，就將定點增益調到。3，往前走，當信號變得很大時，信號強度在14左右，就說明接近故障點了，在2米范圍來回查，每次前進10厘米，直到找到信號強度弱（4左右），在叉子中心點，畫一條垂直于叉子的線，然后在此處前后1米范圍找信號強度弱點（4左右），那么該處就是故障點了，故障誤差不超過10厘米。水內冷發電機絕緣電阻測試儀專用于水內冷發電機的測量試驗，同時也可用于試驗室或現場做絕緣測試試驗。輸出電流大于20mA。輸出電壓5000V。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。注：此儀器要求水內冷發電機接地裝置必須解開，否則無法使用！一、主要特點1．采用32位微控制器控制，全中文操作界面，操作方便。2．自動計算吸收比和極化指數，并自動儲存15秒、1分鐘、2分鐘、10分鐘的每分鐘數據便于分析。3．輸出電流大，5000V下輸出大于20mA。4．高壓發生模塊采用全封閉技術，內部有保護電阻，可靠。5．抗干擾能力強，能滿足超高壓變電站現場操作。6．測試完畢自動放電，并實時監控放電過程。二、主要技術性能準確度： ±10％測量范圍： 0.1M～100GΩ試驗電壓： 5000V 短路電流： ＞20mA測量時間： 1分鐘～10分鐘（與測量方式有關）電 源： 180～270VAC 50Hz/60Hz±1％ (市電或發電機供電)工作環境： 溫度-10～40℃，相對濕度20～80％。三、操作部件功能1.線路 接線端“線路”為高壓輸出端，稱為線路端，由高壓電纜引至被測線端，例如接至電機繞組。2.匯水管 接線端接到發電機的匯水管上。3.機座 接線端接在發電機的機座上。

智能電纜故障管理系統永州質量保證 <永州>天正華意電氣設備有限公司

永州電纜故障探測儀電纜類型按鍵，彈出電纜類型選擇子菜單，有“交聯乙烯”、“聚氯乙烯油浸紙型不滴油型”和“未知類型”5個選項，儀器開機默認為“交聯乙烯”，可根據需要按對應的電纜類型鍵。若被測電纜不屬于四種已知類型，則應按“未知類型”鍵，彈出計算器對話框，調整波速數值，達到選定值后按“鍵，再按“電纜類型”鍵退出此項功能。注意：波形速度300m/μs，不同介質的電纜中電波傳播速度不同，因此在測試故障之前必須選定介質類型，以確定電波傳播速度。④主頁按“”可以返回初始界面。打印按“”可以將界面打印出來。圖形放大或縮小查看圖片時，點擊或鍵進行縮放。低壓脈沖法測量電纜長度，要根據電纜長度選擇不同的縮放比例，比例設置如下：電纜全長在1500米之內，縮放比例設置成1：1 （脈寬0.05-0.2us）電纜全長在1500-3000米之內，縮放比例設置成1：2 （脈寬0.2-0.5us）電纜全長在3000-4500米之內，縮放比例設置成1：4 （脈寬1-2us）電纜全長在4500-6000米之內，縮放比例設置成1：8 （脈寬2-8us）電纜全長在6000米以上，縮放比例設置成1：16 （脈寬8us）如果是閃絡法測量故障距離，要看故障點波形來調整縮放比例，例：電纜全長3000米，選擇1：4的縮放比例，而故障點大概500米左右，這時要把縮放比例調整到1：1才能更好的分析。標尺1和標尺2進行數據卡位時，選擇或，通過移動或來進行精準分析故障位置。⑧數據保存按“”鍵，彈出保存對話框，提示要保存的號段，此時按“是”，即屏中上半部顯示的紅色波形被保存在該號段，按“否”退出。⑨自動判距按“ ”鍵，游標進行自動定位，顯示屏上方自動顯示故障距離。

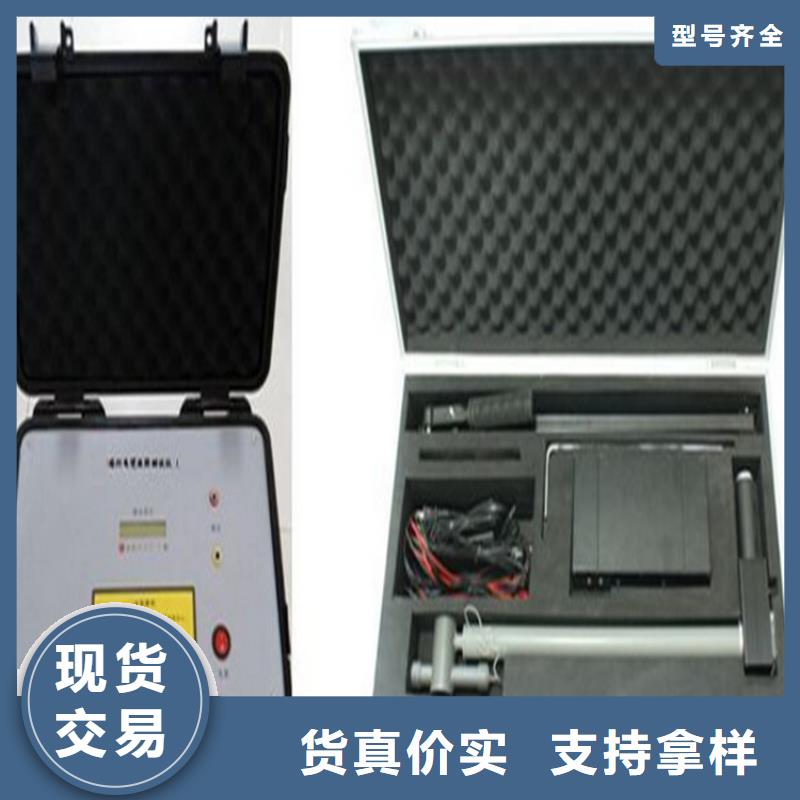

永州電纜故障探測儀 采用的是時域反射原理，即對電纜發射一電脈沖，電脈沖將在電纜中勻速傳輸，當遇到電纜阻抗發生變化的地方（故障點），電脈沖將產生反射。測距主機將電脈沖的發射和反射的變化以時域形式通過液晶屏顯示出來，通過屏幕上的波形可直接判讀故障距離。五、儀器操作面板及界面說明1.操作面板介紹① 開關按鍵：按下自鎖接通電源，再按解鎖斷開電源。開機2分鐘無任何操作時，屏幕將變暗進入屏保節能狀態。② 充電端口：用于連接充電器，給電池充電。③ 增益旋鈕：測量電纜故障點距離時，順時針旋動幅度增大；逆時針旋動幅度減小。（需采樣刷新才有變化）④ 路徑信號：尋找電纜路徑時，從該端口發出信號。⑤ 測距端口：測量電纜故障點距離時，從該端口發出信號。⑥ 觸摸式彩色液晶屏：詳見“工作界面介紹”。2.工作界面介紹采樣方式 按“ ”鍵，彈出采樣方式選擇子菜單。子菜單中包括：“低壓脈沖”、“閃絡方法”、“三次脈沖”、“八次脈沖”和“速度測量”。儀器開機默認“低壓脈沖”，根據測試需要，可選擇相應的采樣方式，再按“采樣方式”鍵退出（三次脈沖和八次脈沖為擴展測試方法）。脈寬按“”鍵，彈出脈沖寬度選擇子菜單。子菜單中包括7個選項，分別為：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs。根據測試距離選擇合適的脈寬，按對應的子菜單鍵可以對脈沖寬度進行選擇，儀器開機默認0.2μs，再按“脈寬”鍵退出此項功能。注意：在高壓閃絡法測試中此項不做選擇。

<永州>天正華意電氣設備有限公司
智能電纜故障管理系統永州質量保證 <永州>天正華意電氣設備有限公司

永州電纜故障探測儀共有四種類型供選擇：“油浸紙型”、“不滴流型”，“交聯乙烯”，“聚氯乙烯”，“自選介質”五個菜單項。選擇其中一項就等于選擇一種速度，即電波在該電纜中的傳播速度。數據采樣與測量：共有八個按鍵。“采樣”鍵：在系統測試時采用。每按動一次“采樣”鍵，系統便采集一次數據，并可以在圖形顯示區繪出波形圖來?！皵U展”鍵：為了計算故障距離，按此鍵可將顯示的波形擴展后再計算故障距離。每按一次波形擴展一倍，按四次為一個循環?！熬韯印辨I：波形被擴展后故障點特征波形可能會處于屏以外的其它屏內，按此鍵可將顯示內容一屏一屏地向左移動，直到故障波形在當前屏內顯示出來，便于光標定位?！皻w位”鍵：需要光標快速回到屏幕左端時按此鍵?！岸ㄎ弧辨I：計算距離起點鍵。在光標移動到特征波形的起始拐點處按此鍵。“左移”鍵和“右移”鍵：這兩個鍵用于控制光標的左右位移。當按動它們時，游標移動，每按一次移動一個單位。如果需要快速移動游標，可以用鼠標拖動游標，到合適的位置松開即可；也可以在波形的特征點上點鼠標的左鍵直接對準游標?！皬臀弧辨I：系統復位鍵。無論系統處于何種狀態，按此鍵均可退回到系統主界面?！按鎯Α辨I：按此鍵可將測試的波形和數據存儲于電腦內存中。（“存儲”與數據管理菜單里的“存盤”不同?！按姹P”是將數據存儲在磁盤上，可長期保存，而“存儲”只是將數據存儲在電腦內存中，關機后數據會丟失。）“調用”鍵：與“存儲”配合使用。

<永州>天正華意電氣設備有限公司

永州電纜故障探測儀按此鍵可在屏幕上顯示上次存儲的內容，以便分析與計算?！氨容^”鍵：按此鍵可將當前采樣的的波形和存儲在電腦內存內的波形同時顯示在屏幕上，用戶可對這兩幅波形進行比較分析。“平移”鍵：按此鍵進入圖形左右移動功能，點“左移”“右移”鍵可將屏幕上顯示的兩個波形的起點對齊，以便計算距離。三、故障測試方法 故障測試一般分以下幾個步驟：首先摸清故障電纜的基本情況：用搖表及萬用表測量故障電纜的絕緣電阻，并用低壓脈沖測量電纜的全長、是否有斷線、短路等。第二、根據故障的具體情況確定合適的測試方式，測量電纜故障距離。一般我們把斷線故障和直流電阻值在100Ω以下的電纜故障稱為低阻（開路）故障，采用低壓脈沖法測試，其它的故障采用沖閃法或直閃法。第三、探測故障點附近電纜埋設的路徑及深度。確定故障點的準確位置。測試前將電纜始端和終端頭的所有連線斷開。測試系統的面板上有“輸入振幅”和“位移”兩個旋紐，分別用來調整下次采樣的輸入信號幅度和波形的上下位置。１、低壓脈沖方式低壓脈沖用于測試電纜中電波傳播的速度、電纜全長、低阻故障和開路故障。儀器連接如右圖。將測試儀的輸入線分別加到故障電纜的地線和故障相。根據故障的具體情況，也可以把輸入線加在兩個相線上測試。●測速度對于有些電纜，電波傳播的速度未知，必須通過測試來確定。我們只要知道電纜的全長，就可以通過測試計算出該電纜中電波傳播的速度。在“測試方法”菜單選擇“測速度”，根據電纜的長度選擇“0.2μS”或“2μS”，一般500 m以下用0.2μS。鍵入電纜全長后按“采樣”鍵，配合調整“位移”和“幅度”旋紐，使信號的幅度和基線處于便于觀察的位置。移動游標至低壓脈沖的下降沿后按“定位”，再移動游標至反射信號的前沿，屏幕上即可顯示此種電纜中電波的傳播速度。如果發射和接收的波形離的太近，可按“擴展”鍵將波形擴展后再計算。

智能電纜故障管理系統永州質量保證

永州電纜故障探測儀 低壓脈沖法測試電纜長度（全長 接線：先將雙夾測試線接至（預定位儀后側板）采樣端口，再將測試線的紅夾子夾在電纜的一個好相，黑夾子夾在電纜的另一個好相。2）與上述“低壓脈沖法測試電纜的斷線、短路故障距離”中的2）、3）、4）相同。3、波速測量儀器直接給出了4種常用電纜的平均波速，有時也會碰到需要測試未知波速的電纜，此時就要用到波速測量功能。波速的測試方法如下：1）選一條已知長度的電纜，是100米以上，越長測量結果越準確。2）接線：與“低壓脈沖法測試電纜長度”中的1）相同。3）開機：按下開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式調整為“速度測量”；按“全長”鍵將電纜類型顯示區調整為已知電纜的長度。4）與上述“低壓脈沖法測試電纜的斷線、短路故障距離”中的2）、3）、4）相同。距離顯示區顯示的就是該電纜的波速。4、沖擊閃絡法測試電纜的高阻故障距離1）接線： 首先，按要求完成高壓閃絡的接線；然后，用雙夾測試線將采樣盒與測距主機相連接，再把采樣盒放置于高壓電容器的接地線旁邊。如下圖示：2）開機：首先開啟沖擊閃絡并保證故障點放電充分；按下測距主機開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式選擇“高壓閃絡”。3）采樣：點觸一次采樣鍵，此時采樣鍵變色儀器處于采樣等待中；故障點每放一次電，儀器采樣刷新一次，同時可調節中值、幅度旋鈕配合采樣，直到波形適合分析為止。再次點觸采樣鍵，此時采樣鍵回復原色儀器停止采樣。4）判讀：按照閃絡波的分析判讀方法（詳見波形分析基礎理論）將起始游標和終止游標分別卡到一個周期的起點和終點。

<永州>天正華意電氣設備有限公司 智能電纜故障管理系統永州質量保證

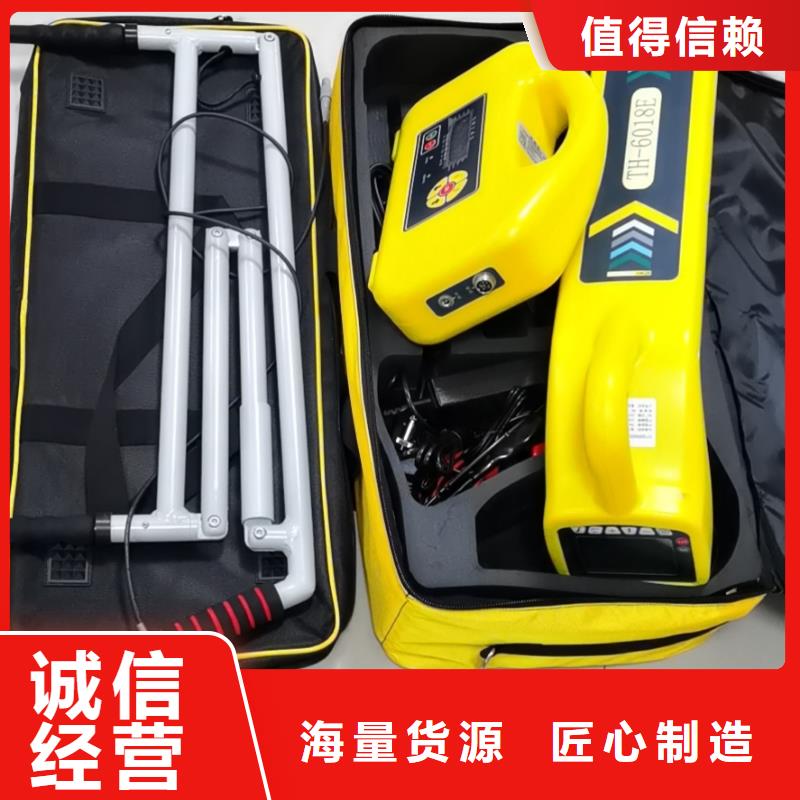

永州電纜故障探測儀 電纜路徑查找信號發射器一、簡介電纜故障測試儀主機具有測距功能，也具有電纜路徑發射器功能，電纜路徑信號發射器配合聲磁數顯同步定點儀，能準確的探測各類地埋電力線纜、金屬管道的埋設路徑及埋設深度。二、功能特點采用多頻率正弦信號，在探測埋地電纜的路徑走向及埋設深度時，可有效地抑制工頻干擾、同頻干擾，提高了現場探測效率。該設備信號輸出功率大，可以使所探測的路徑距離達10km以上，完全滿足國內大多數企業的各類超長度敷設電纜的埋設路徑查找工作。三、技術指標1、輸出功率：在負載電阻為10Ω時，輸出功率大于30W，并且連續可調。2、工作頻率：18kHz、33kHz、65kHz、83kHz3、具有自動過熱、過載保護功能，可連續工作8小時以上。4、工作電源：12V 5、環境條件：溫度-20～50℃，濕度小于95％四、路徑信號發射器面板示意圖1.操作面板介紹① 開關按鍵：按下自鎖接通電源，再按解鎖斷開電源。開機2分鐘無任何操作時，屏幕將變暗進入屏保節能狀態。② 充電端口：用于連接充電器，給電池充電。③ 增益旋鈕：測量電纜故障點距離時，順時針旋動幅度增大；逆時針旋動幅度減小。（需采樣刷新才有變化）④ 路徑信號：尋找電纜路徑時，從該端口發出信號。⑤ 測距端口：測量電纜故障點距離時，從該端口發出信號。⑥ 觸摸式彩色液晶屏：詳見“工作界面介紹”。3.路徑信號界面：開機后，點擊“路徑信號”，進入路徑信號界面，

<永州>天正華意電氣設備有限公司

永州電纜故障探測儀 儀器操作使用方法1、聲音通道設置：儀器出廠時默認為全通。故障點沖擊放電的聲音頻率，受聲波傳播介質和傳播距離的影響非常大。聲波傳播速度越快，距離聲源的距離越小，聲波的高頻衰減就越少。在實際現場中，堅硬覆土物（比如水泥、石板下）的聲波傳播速度快，聲波高頻成分多。而在沙灘或泥土的覆土物上，放電聲音的高頻成分被大大的衰減，聲波低頻成分居多。濾波參數 功能描述全通 全通：帶寬100Hz~1.5kHz本設定提供的工作頻帶，適合在外界干擾比較小的環境下使用。低通 低通：帶寬100Hz~400Hz本設置特別適用于測量點距離正在故障點比較遠，或者覆土物是松軟的土壤或沙子的情況。但是該設置不能降低低頻干擾信號，容易發生低頻信號的噪音音量較高的現象。高通 高通：帶寬200Hz~1.5kHz本設置，適用于非常堅硬的路面或靠近故障點的情況。同時對低頻背景噪音信號大大衰減。帶通 帶通：帶寬150Hz~600Hz帶通濾波是在低通濾波和高通濾波設定之間做出的折中平衡。這樣根據不同的現場，選擇合適的濾波參數。本設備支持四種錄波參數

<永州>天正華意電氣設備有限公司 智能電纜故障管理系統永州質量保證
智能電纜故障管理系統永州質量保證 <永州>天正華意電氣設備有限公司

永州電纜故障探測儀 實際應用。 調節路徑增益，使電磁波信號在10格左右，沿著電線方向走，如果偏離了電線，電磁波信號會減弱，那么就要往左或右移。2，每50厘米插入測一次信號強度，剛開始調節定點增益，使信號強度約為10，如果調不到10，就將定點增益調到。3，往前走，當信號變得很大時，信號強度在14左右，就說明接近故障點了，在2米范圍來回查，每次前進10厘米，直到找到信號強度弱（4左右），在叉子中心點，畫一條垂直于叉子的線，然后在此處前后1米范圍找信號強度弱點（4左右），那么該處就是故障點了，故障誤差不超過10厘米。水內冷發電機絕緣電阻測試儀專用于水內冷發電機的測量試驗，同時也可用于試驗室或現場做絕緣測試試驗。輸出電流大于20mA。輸出電壓5000V。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。注：此儀器要求水內冷發電機接地裝置必須解開，否則無法使用！一、主要特點1．采用32位微控制器控制，全中文操作界面，操作方便。2．自動計算吸收比和極化指數，并自動儲存15秒、1分鐘、2分鐘、10分鐘的每分鐘數據便于分析。3．輸出電流大，5000V下輸出大于20mA。4．高壓發生模塊采用全封閉技術，內部有保護電阻，可靠。5．抗干擾能力強，能滿足超高壓變電站現場操作。6．測試完畢自動放電，并實時監控放電過程。二、主要技術性能準確度： ±10％測量范圍： 0.1M～100GΩ試驗電壓： 5000V 短路電流： ＞20mA測量時間： 1分鐘～10分鐘（與測量方式有關）電 源： 180～270VAC 50Hz/60Hz±1％ (市電或發電機供電)工作環境： 溫度-10～40℃，相對濕度20～80％。三、操作部件功能1.線路 接線端“線路”為高壓輸出端，稱為線路端，由高壓電纜引至被測線端，例如接至電機繞組。2.匯水管 接線端接到發電機的匯水管上。3.機座 接線端接在發電機的機座上。

<永州>天正華意電氣設備有限公司

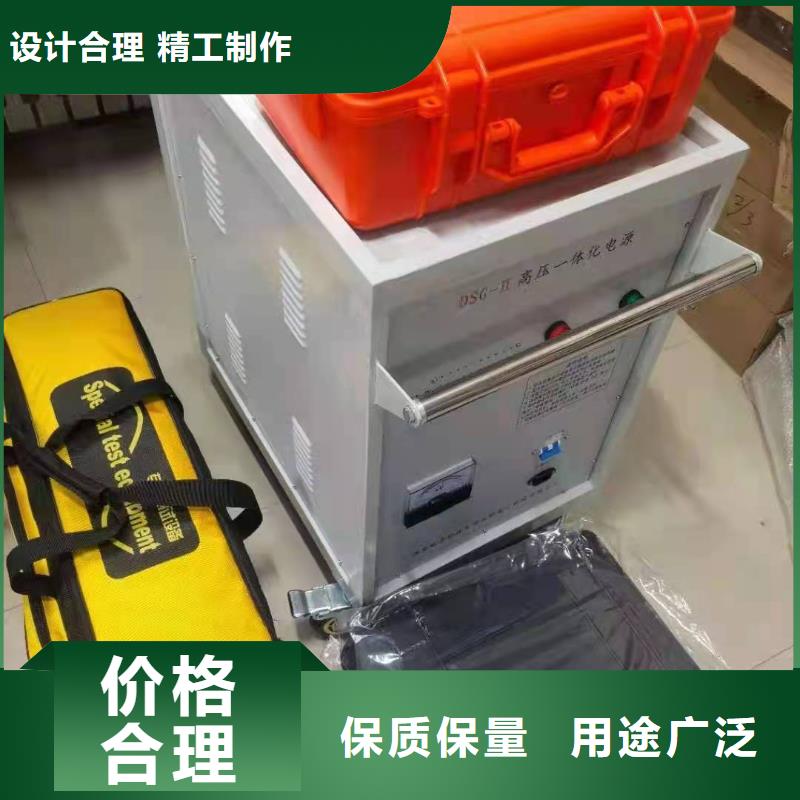

永州電纜故障探測儀 當設備處于高壓輸出狀態，此時按高壓合/分按鈕，高壓電路停止工作，”高壓分”指示燈亮，同時將內部的高壓儲能電容存儲和被測電纜上的電荷放掉。只有將調壓旋鈕調到零位后，按高壓合/分按鈕才能再次啟動高壓電路工作。4.高壓合指示燈：高壓電路工作時該指示燈點亮。5.高壓分指示燈：高壓電路停止工作時該指示燈點亮。6.高壓調整旋鈕：根據被測電纜的耐壓水平調節輸出電壓。7.電壓顯示：LED顯示輸出電壓。當設備對電纜進行一次高壓沖擊時，若LED顯示的數值變化較大，說明故障點已經被擊穿；若LED顯示的數值變化較小，說明故障點沒有擊穿。8.放電模式選擇開關：放電模式有直流、單次和周期三個檔。直流檔是專門為閃絡性故障測距設置的，通常與高壓調整配合使用。單次檔是為高阻性故障測距設置的，只有按一下“單次放電”按鈕才進行一次放電，周期檔是為故障定點設置的，設備在該擋時將按照放電周期設定的時間周期自動放電。當使用電纜故障定點儀進行定點時，應選擇周期放電模式，放電周期約為5秒。9.單次放電按鈕：當“放電模式”選擇開關在單次位置時，只有按一下單次放電按鈕才進行一次放電和信號輸出，當選擇直流和周期檔時，該按鈕無效。三、輸出線高壓輸出線和保護接地線從設備后部的附件包中引出和收納。1.高壓輸出線：連接被測的故障電纜，將高壓信號發生器產生的高壓與信號施加到故障電纜。其中，紅色夾鉗為負高壓輸出，黑色夾鉗為測試地。相鎧故障時黑色夾鉗接電纜護層，紅色夾鉗接故障芯線，而相間故障時，黑色夾鉗和紅色夾鉗分別接兩故障芯線。為了確保人身，控制單元內部設有工作電源停電后能自動對電纜放電的裝置。在本設備工作時，要遠離輸出夾鉗。設備使用完畢后，要先放電，當高壓指示為零后再拆線。2.保護接地：是設備保護接地點，為保障人身及設備，必須可靠接地。

<永州>天正華意電氣設備有限公司

永州電纜故障探測儀 很多用戶都習慣使用此方法。是三次脈沖法測試電纜故障的一種補充方法。外接線路較為簡單，但是波形分析的難度較大，只有在大量測試的基礎上，有一定經驗后才能熟練掌握，遠沒有三次脈沖法簡單，但還是一種行之有效的測試方法。將儀器附帶的電流取樣器用信號線與主機連接后放在電纜與高壓設備間的接地線旁即可。只要沖擊高壓發生器輸出的電壓足夠高，故障點在此沖擊高壓的沖擊下圖六 高壓閃絡測試法接線圖被擊穿，電纜中就會產生電波反射。電流取樣器將地線上的電流信號通過磁耦合取得的感應反射電波傳電纜故障預定位測試主機，經過A/D采樣和數據處理，并將采得的波形顯示在屏幕上進行故障距離分析。圖七 高壓閃絡法測試波形儀器的預置方法和三次脈沖法的預置一樣，只是在預置時將采樣方法改成高壓閃絡法即可。電纜類型和采樣頻率確定以后就可以點擊“采樣”鍵 ，進行采樣等待。一旦高壓發生器進行沖擊高壓閃絡，儀器就自動進行數據采集和波形顯示。屏幕上方紅色波形是經過局部放大后的波形，下方藍色波形為測試波形全貌。當采集到較為理想的波形后，便可操作“波形縮放”和位移、移動游標來標定故障距離。操作方法與低壓脈沖法一致。4．波速測量不同廠家生產的電纜，盡管型號相同，因為工藝和介質配方的差異，會導致電波傳播速度的差異。如果直接使用儀器給出的平均電波傳播速度，會造成一定的測試誤差。為了更加地測試故障距離，往往需要重新核對（測試）該電纜的電波傳播速度。電波測速的方法如下：A.首先選一段已知長度被測電纜。如果此次被測電纜的長度為已知，也可以用此電纜進行測速。B. 儀器進入設置界面后，按“采樣方法”后選擇“速度測量鍵”。 選取適當的采樣頻率和脈沖寬度。儀器的測量夾子線接在被測電纜的芯線和外皮上。按“電纜長度”鍵，彈出對話框，填寫電纜長度值，按“OK”鍵。點擊“采樣”鍵 ，儀器屏幕將顯示低壓脈沖開路測試波形，通過游標定位儀器將自動顯示所選的電纜的測試速度。

永州電纜故障探測儀在實際的電纜故障定位現場，情況往往非常復雜。有以下幾點應注意：1、若現場環境噪聲很大（如車輛流量大的公路旁、走的人多的街道或在工地附近等）。閃絡沖擊放電時，除故障點傳來的振動波外，還有汽車引擎聲、喇叭聲、腳步聲、說話聲、機器轟鳴聲……。這些噪聲將嚴重地影響定點儀穩定性，使得讀數似乎雜亂無章。其實，還是有其規律性的，仔細觀察讀數便可發現，計數屏的讀數總有一個相對穩定的讀數，無論噪聲干擾如何變化，只要噪聲不是連續的，此讀數的出現率非常高。此讀數即是故障點的距離。對計數屏上經常出現的無規律小讀數，不必理會。隨著探頭接近故障點，其讀數會逐漸減小。當穩定的讀數變到小時，此處即為故障點位置。2、如果定點現場有連續的較大噪聲，如電動機、鼓風機、排風扇、發電機、真空泵等發出的聲音 ，將會導致數顯失效，無論探頭放置何處，數顯屏總是出現零點幾米（甚至0.1米）小數值。此時只能利用定點儀的聲、電同步探測功能聽測與數字屏刷新計數同步的地震波，用人的判斷力去區分環境干擾噪聲，以振動波的點去確定故障位置，不必去關心數顯屏的讀數。3、定位現場的電纜故障點位于埋地穿管之中。沖擊放電時，在穿管的兩個端口處聲音，而在管子中央部位可能聽不到聲音，便有可能出現兩管口有固定讀數，而在其余地方（如管子中央部位或遠離管口）僅顯示滿亮99.9米，此時便可根據兩個穩定讀數點的數值變化規律判斷管中故障位置。只要挖出穿管，便可以用探頭在管子上實施定位。此時的誤差一般不會超過10㎝。
