永州振蕩波局部放電檢測試驗2023已更新(今日/溝通)

永州振蕩波局放耐壓試驗系統?10kV電纜振蕩波局部放電檢測系統序號名稱項 目協議參數值110kV電纜振蕩波局部放電檢測及定位設備主機生產商青島-THSEIZE產品型號規格青島天正華意電氣OWTS 30功能要求對10kV電纜進行振蕩波局放測量和定位，可測量局放起始電壓、熄滅電壓、局放水平，并準確定位多個局放缺陷位置。振蕩電源輸出電壓峰值0-2.0U0（U0≤8.7kV） 振蕩頻率50-800 Hz電纜電容0.05 μF -4 μF局部放電定位帶寬150kHz-45MHz局放采樣率不小于100MHz局放測量精度1 pC定位精度0.1 m局放校準量程50 pC～200nC高壓充電電流12 mA電纜介損測量范圍0.1％-5％自動測量測試時間測試時間100ms以內，無損測試波形阻尼振蕩波，具備頻域濾波和小波濾波功能電容及介損測量自動測量電纜電容自動測量電纜介損局放水平及趨勢描繪局放水平，具備補償功能，真實還原局放量的實際大小測距具備行波測距功能，通過一體化軟件校準和修正電纜長度、接頭位置和波速無線控制可通過無線局域網（WLAN）控制高壓輸出，保證人身混合電纜修正具備混合電纜波速誤差修正功能分析功能自動和手動分析功能電纜長度修正電纜長度修正功能加壓模式峰值、相電壓、有效值三種加壓模式自放電自動放電功能抗干擾無線、有線連接功能，排除現場信號干擾2控制裝置控制緊急停機功能和控制回路；含有緊急制動按鈕和運行指示燈3脈沖校準儀局放校準儀1pC – 200nC 4無局放降頻裝置電容0.15 μF無局放裝置帶無局放連接裝置5控制裝置控制裝置高性能筆記本電腦

永州振蕩波局放耐壓試驗系統 系統的性能及特點1）采用交流串聯諧振升壓＋振蕩波測試局放的方法、設備合二為一。一套設備既可完成局放試驗又可做交流耐壓試驗，一機兩用。增加了設備的使用效率。且交流耐壓試驗符合現有規程2）適用于新電纜（投運前）交接試驗及老電纜（停電后）性試驗。3）遵循IEC60270標準測量電纜局放量。4）對電纜局放點進行距離測量。5）測量電纜接頭位置及全長距離。6）變頻主機可以根據國網的相關規程設定電壓自動升壓，筆記本系統自動采集數據，簡單方便。7）采用硬件和軟件相結合抗干擾技術可有效去除外部干擾。8）軟件專家系統，同時顯示局部放電波形、放電量和測試電壓等參數，對測試數據進行實時保存、生成測試報告及打印等功能。　　　3、10kV測試系統介紹3.1主要技術指標：（1）、試品電容量：≤2ｕF（約5km）（2）、試驗電壓：AC 21.6kV（3）、阻尼振蕩波頻率范圍：30～600Hz（4）、變頻串聯諧振耐壓試驗頻率范圍：20～300Hz（5）、局放測試范圍：10PC～20nC （6）、局放定位精度：1％

<永州>天正華意電氣設備有限公司 永州振蕩波局部放電檢測試驗2023已更新(今日/溝通) <永州>天正華意電氣設備有限公司

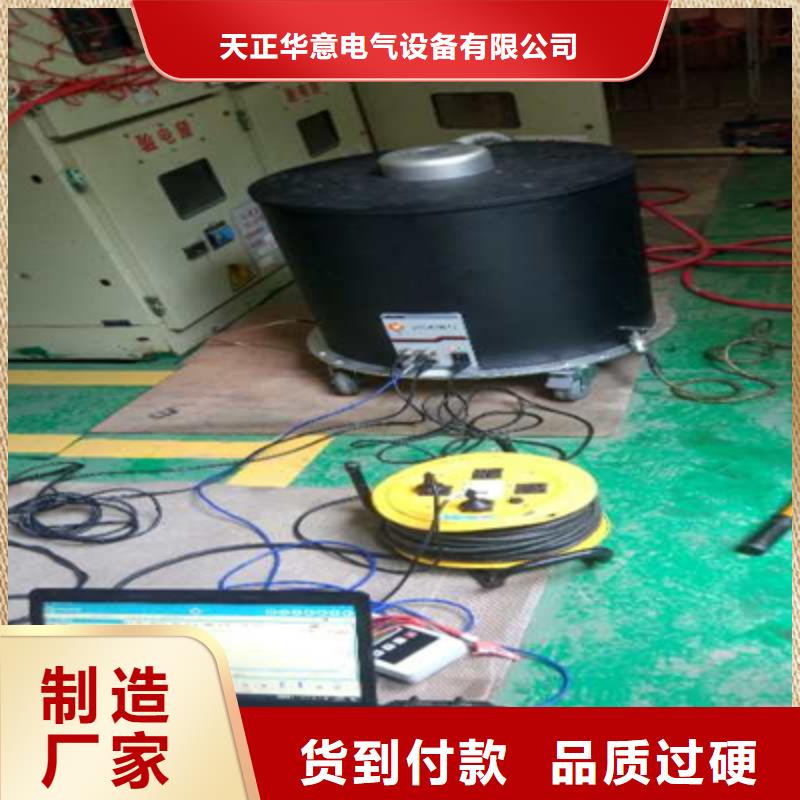

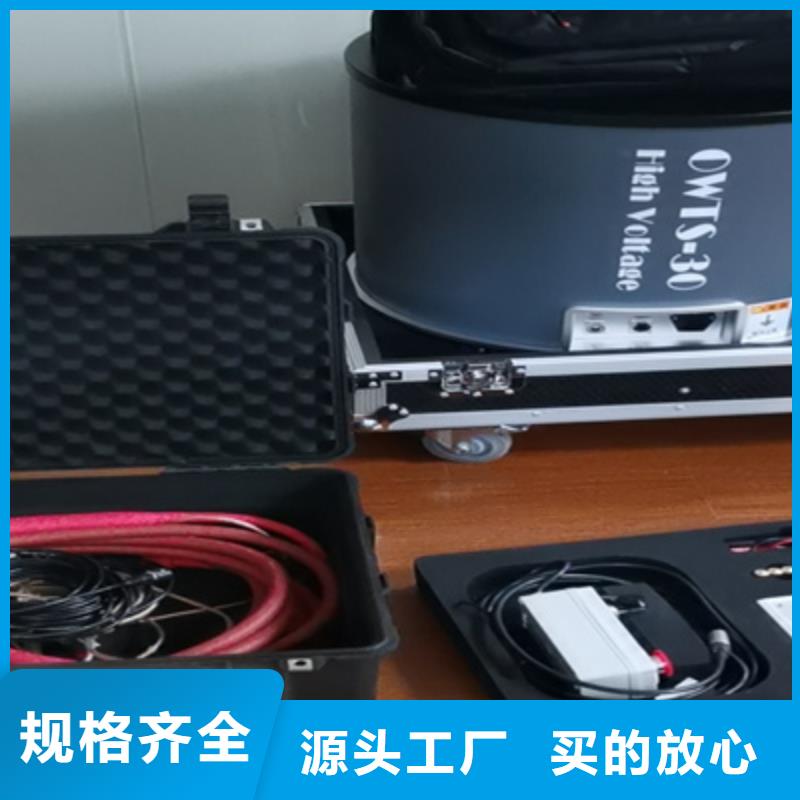

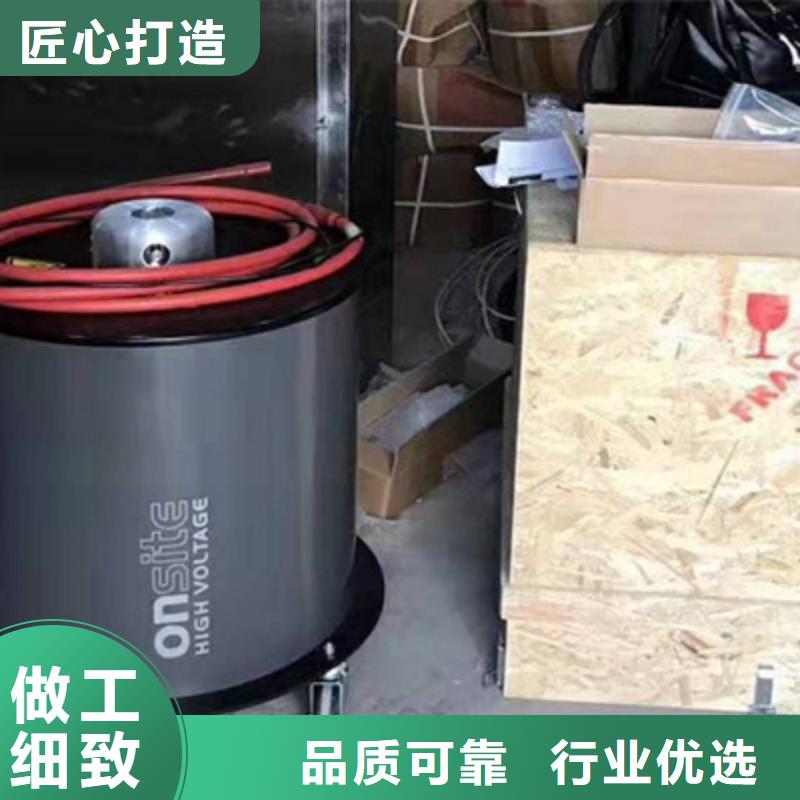

永州振蕩波局放耐壓試驗系統標準配置青島天正華意電氣OWTS主機一臺；筆記本電腦1臺；5.0m長高壓連接電纜1條；保護接地線1條；電源線1條；網線1根；急?？刂坪?套；校準源1臺。選配：補償電容1套（含電容1臺；連接電纜1根；接地線1條）。產地：中國青島五、技術服務與維修■凡購買瑞士青島THSEIZE產品，產品保修期為一年（12個月），自交貨之日起計算。人為原因造成儀器損壞除外?！鰹槊總€客戶提供1次免費技術培訓，含現場技術指導、理論技術培訓?！鰧τ脩暨M行產品質量進行跟蹤服務，發現技術和產品質量問題會及時給予解決?！鰳I務人員將定期到用戶單位進行回訪，了解設備使用情況及幫助解決相關問題?！鲈诒Ｐ奁趦?，凡產品出現質量問題，在接到電話后24小時內幫助解決或到現場指導。■對于保修期外的維修，只收取零配件費，免收維修費。■對于合同產品，公司提供終身維修。

永州振蕩波局放耐壓試驗系統用戶可以進行刪除修改操作， 選中樹形中已添加的接頭直接點 擊 “刪除”按鈕即可刪除所選電纜接頭的信息。新建項目信息完成后， 點擊界面 下方 的“保存”按鈕， 軟件自動完成數據保存， 數據默認保存在上位機 C 盤相應的測試文件夾內， 同時關閉界面， 若點擊“取消”按鈕， 軟件界面關閉但不保存 數 據。新建測試項目完成后， 在圖 3 所示的主界面中將顯示新建的測試項目。2 編輯項目在列表中選擇測試項目， 再點擊下方的“編輯”， 所選項目的信息自動彈至 新 建項目窗口，并自動加載該項目已有信息，在此基礎上可根據實際情況進行修 改， 修改完成后點擊“保存”按鈕， 編輯后的信息自動更新至該項目。3 刪除項目在列表中找到欲刪除的測試項目， 點擊列表下方的“刪除”按鈕， 彈出詢問對 話框， 點擊“確定”則可性刪除選中項目。4載入項目用戶在列表中雙擊選擇測試項目 ( 或單擊選中后點擊“確定”按鈕） ，“項目 管 理”界面關閉，軟件自動載入用戶所選的測試項目，用戶可進行后續測量操作， 測 量數據自動分類保存在用戶選中的測試項目中青島天正華意電氣設備有限公司 系統標定校準基本流程如圖 5 所示：圖 5 校準測試基本流程點擊圖 2 中“校準測試”按鈕， 進入“校準測試”模塊， 該模塊界面如圖 5 所示選中相應的校正放電量， 程序控制采集系統以高速采集當前注入的校正脈 沖信號， 校正脈沖地視在放電量涵蓋 1pC~200nC 范圍內的 10 個擋位。從圖 5 所示軟件界面左側選擇手動或自動校準，所選的視在放電量必須與實際注入的放電 量 一致。

<永州>天正華意電氣設備有限公司 永州振蕩波局部放電檢測試驗2023已更新(今日/溝通) <永州>天正華意電氣設備有限公司

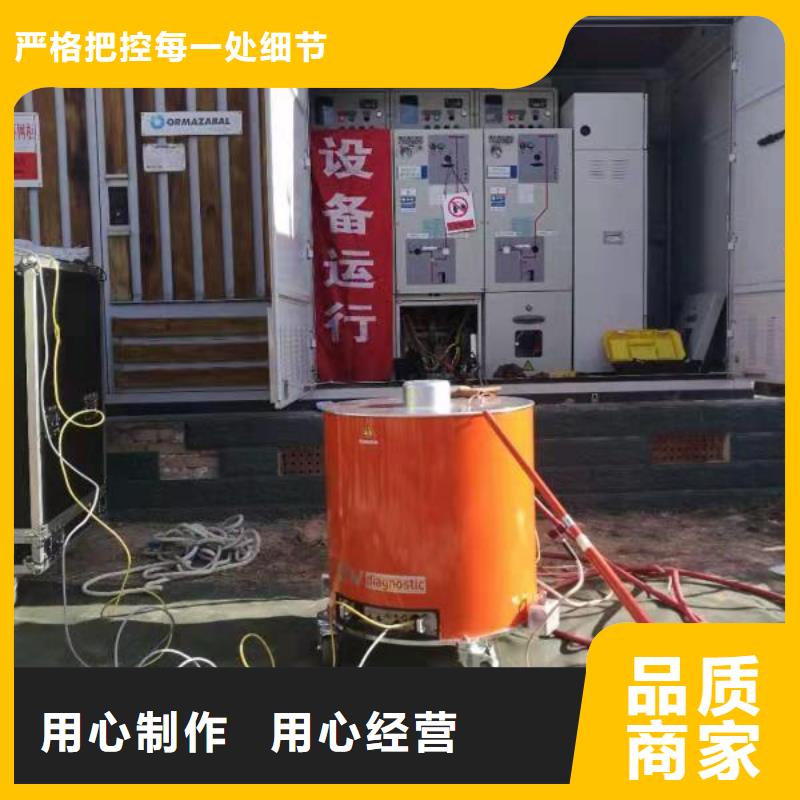

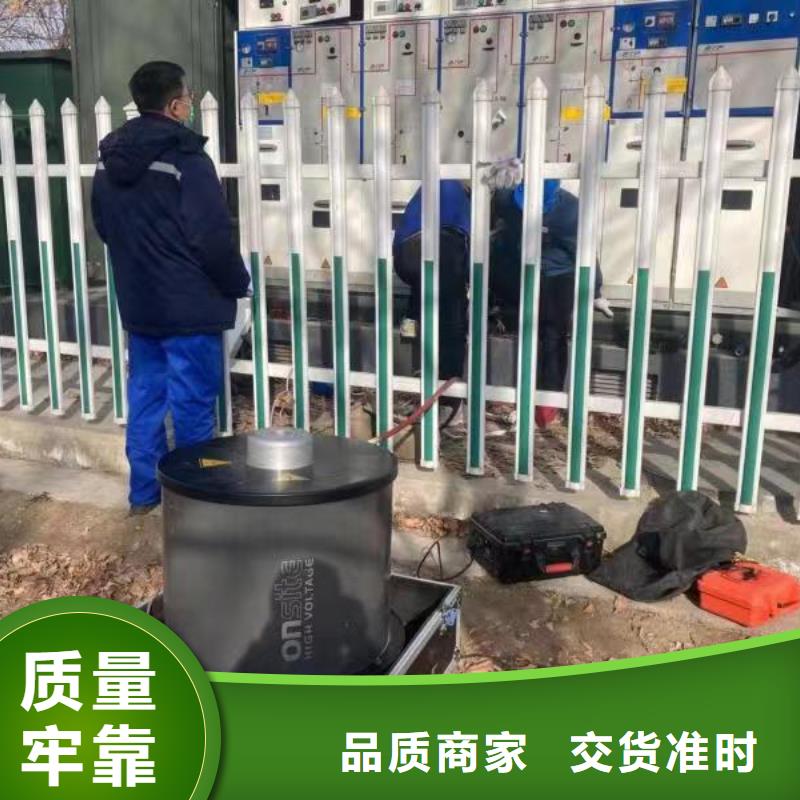

永州振蕩波局放耐壓試驗系統連接與控制 接地 牢固以及清潔的接地端對于操作的以及測試結果的度都是十分必要的。我們強烈建議使用配備的接地電纜接地螺絲與測試端連接。 4.2 連接面板 連接面板上電源線插口位置如圖所示，注意要 使用設備配備的電源線接通電源。 啟動系統前請連接外部控制開關，如圖所示。電源開關位于電源插口上方，保險盒位于電源開關和電源插口之間。更換保險絲時，一定要確保替換的保險絲與原保險絲型號、電流等級完全相同4.2.2 連接筆記本電腦 高壓單元與已預裝控制軟件筆記本的連接方式是通過網線直連。 1) 啟動OHV 系統高壓單元 2) 啟動筆記本電腦， 3) 雙擊桌面的圖標 (名稱)，啟動測試軟件即可。連接測試電纜 圖為測試電路連接示意圖，其中包括: 被測電纜：執行測試或校準時，被測電纜要與電網斷開，并兩端懸空。 系列高壓單元：銀色上外蓋是系統的高壓端，應謹慎處理。 高壓控制開關：必須啟動高壓控制開關才能電纜加壓高壓控制開關測試。 電纜連接：由于為高壓測試，接地和測試電纜一定要正確連接，且固定不松動。

永州振蕩波局放耐壓試驗系統 系統的性能及特點1）采用交流串聯諧振升壓＋振蕩波測試局放的方法、設備合二為一。一套設備既可完成局放試驗又可做交流耐壓試驗，一機兩用。增加了設備的使用效率。且交流耐壓試驗符合現有規程2）適用于新電纜（投運前）交接試驗及老電纜（停電后）性試驗。3）遵循IEC60270標準測量電纜局放量。4）對電纜局放點進行距離測量。5）測量電纜接頭位置及全長距離。6）變頻主機可以根據國網的相關規程設定電壓自動升壓，筆記本系統自動采集數據，簡單方便。7）采用硬件和軟件相結合抗干擾技術可有效去除外部干擾。8）軟件專家系統，同時顯示局部放電波形、放電量和測試電壓等參數，對測試數據進行實時保存、生成測試報告及打印等功能?！　　?、10kV測試系統介紹3.1主要技術指標：（1）、試品電容量：≤2ｕF（約5km）（2）、試驗電壓：AC 21.6kV（3）、阻尼振蕩波頻率范圍：30～600Hz（4）、變頻串聯諧振耐壓試驗頻率范圍：20～300Hz（5）、局放測試范圍：10PC～20nC （6）、局放定位精度：1％

<永州>天正華意電氣設備有限公司 永州振蕩波局部放電檢測試驗2023已更新(今日/溝通) <永州>天正華意電氣設備有限公司

永州振蕩波局放耐壓試驗系統（振蕩波）測試模式 7.1 測試步驟 檢測菜單里面點擊設備序列號后進入測量模式，從左至右，局放校準，TDR校準，DAC升壓連接好校準器（兩根連接線紅色夾子接被測電纜導體，黑色夾子接屏蔽線），檔位對應，10nc＝10000pc測試系統的用戶操作界面由鼠標控制，界面上的功能鍵都標注了相應功能，每個處于狀態的功能鍵都能執行相應的功能操作。具體測試步驟如下： 1) 點擊局放校準圖標按鈕 2) 進入校準界面 點擊開始校準，在校準器上選擇20000pC，在軟件界面上選擇相應的20nC，看到波形反射幅值，如果波形幅值很大，可以適當調小右上方增益框中的數字，通過增益調整使幅值在20-80之間即左側柱狀在綠色范圍3) TDR校準 右上角選擇電纜的長度及量程，選擇合適的量程，反射波間隔就是電纜的長度，當自動顯示長度有誤差時，顯示選項，紅色實線手動選擇反射波可移動光標，找到末端反射波的位置注： 1) 校準局放測試數據：必須使用標準 IEC60270 的局放脈沖校準器。 2) 校準時波形中間若出現脈沖反射波形異常，則可能為電纜接頭的脈沖反射，可記錄相應接頭位置。3) 校準時的接線非常關鍵，紅夾子接在被測電纜線芯，黑夾子接被測電纜的屏蔽線并必須與高壓連接線的黃綠屏蔽線接在一起。

永州振蕩波局放耐壓試驗系統本操作手冊可作為操作指導或參考資料，能盡快地解答相關疑問并解決所遇到的問題。 如有問題，請首先仔細閱讀本用戶手冊，閱讀時，請根據目錄仔細閱讀相關章節。此外，請 確保設備連線及接頭是否完好。 如仍有問題，請與 OHV 中國辦事處聯系。 本操作手冊為OHV公司版權所有。事先未取得 OHV公司書面同意，不得用影印或其他方式復制本操作手冊。OHV公司保留更改操作手冊內容的權利。OHV公司對操作手冊的任何印刷錯誤或不妥之處不負有任何責任。此外，對于操作等所造成的直接或間接的損失也不負有任何責任。 質量保證 OHV公司將按下述條款對所銷售產品提供質量保證: 交貨時， OHV公司保證其產品在工藝上或材料上不存在足以導致降低產品價值或使用 性能的嚴重缺陷，但對所提供的軟件無此類保證。在質量保證期內，OHV公司可自行決定 修理損壞部件或用新部件（具有和原部件相同的使用性能和壽命）來更換。OHV公司拒絕超出保修范圍的維修要求，并不對由此造成的間接損害承擔任何責任，被更換的所有部件和產品均歸OHV公司所有。 OHV公司提供的質量保證有效期為 12個月（從交貨日期算起）。若 OHV公司在質 量保證期內提供配件，質保期內，產品維修須由 OHV公司或其授權的服務站進行。交貨期后 60天內，若產品外表有明顯瑕疵，如用戶提出的此類問題我公司會給予處理。 產品置放于不合規格的條件下；儲存、運輸或使用不當；以及由未經 OHV公司授權的 單位維修或安裝而造成的任何故障或損失均不在質量保證范圍內。由于自然磨損、破裂、強力事件、以及使用非 OHV公司的原裝配件而引起的損壞均不在質保范圍內。
