永州變壓器油色譜在線監測系統 儀器可進行恒溫和程序升溫操作。柱室配有柔性后開門自動控溫系統，柱箱性能優良。溫度控制精度高，升、降溫速度快。能實現近室溫操作。氣路流程靈活、可靠，易于擴展，適于多種檢測和進樣組合。檢測器采用單元化組合設計，安裝維護方便，本儀器可配置多種檢測器（TCD、FID、ECD、FPD和NPD），根據用戶分析需要進行配置，本儀器多可同時安裝四種檢測器。儀器的進樣系統可選配填充柱柱頭進樣、玻璃內襯快速進樣、帶有隔膜清洗功能的毛細管柱分流/不分流進樣等多種進樣裝置。儀器的信號輸出可與各種色譜數據處理機和色譜工作站等外圍數據處理設備或繪圖設備方便連接。儀器具有載氣氣路斷氣保護功能。可有效保護色譜柱及TCD操作時的熱敏元件不受損壞。預置備用溫控端口，易于擴展使用。儀器具有超溫保護功能，任何一路溫控超過保護溫度，儀器將斷電保護并報警。圖一 儀器外型結構三、安裝前的準備工作1、安裝前準備（1）工作室與工作臺：工作室周圍不應受易燃、易爆的氣體以及強大的電磁場和電火花干擾，室內要求通風良好；工作臺應能承受整套儀器的重量、工作臺后面應留有適當間隙（約50cm）以便工作和檢修）。

<永州>天正華意電氣設備有限公司

永州變壓器油色譜在線監測系統否則可能危害本系統和變壓器的運行。1.4產品特點1、 真空與電磁振蕩脫氣技術采用的真空與電磁振蕩相結合的脫氣技術可在低真空度條件下，利用電磁激振與溶質的真空揮發共同形成溶解氣體的循環自激，在無任何介質介入的前提下，實現變壓器油溶解氣體的快速有效分離。脫氣效率高、時間短、重復性好，避免對變壓器絕緣油的污染。2、冷阱技術在油色譜檢測中存在油氣對色譜柱活性物質的污染，這將嚴重影響色譜柱的分離效果，降低色譜柱使用壽命。通常采用活性劑（如活性碳等）對分離出來的故障氣體進行吸附過濾，可有效降低油氣對色譜柱污染。但活性劑的活化再生特性無法滿足在線監測系統長時期穩定運行要求。冷阱是在一定的低溫環境下，將變壓器油C3以上有機物揮發成份實現有效冷凝，徹底避免油氣對色譜柱的污染，實現系統免維護要求。3、復合色譜柱用復合單柱取代雙柱，簡化系統結構。復合色譜柱在一定溫度環境下，可有效分離H2、CO、CH4、C2H6、C2H4、C2H2等六種故障氣體，且在不同恒溫條件下，各氣體出峰面積不變，不影響系統數據處理的捕峰條件，適用于現場安裝的變壓器油色譜在線監測裝置。復合色譜柱具有柱效率高，抗污染性能好，使用壽命長等特點。4、氣體檢測器技術采用集成傳感技術，敏感元件和控制電路集成在獨特的陶瓷硅芯片上，對應設計的故障氣體受檢氣室，具有小的死體積，可大大提高檢測靈敏度。和FID、TCD傳感器相比，不怕中毒，壽命長。和其他非色譜檢測法對比，檢測器構造簡單，體積小巧，檢測靈敏度高。5、支持TCP/IP、IEC61850通信協議氣體組份濃度、載氣壓力狀態、譜圖等數據信息可采用SV/GOOSE形式傳輸至過程層網絡，支持TCP/IP通訊協議并支持智能變電站基于IEC61850通信要求，可實現與其他廠商的變壓器狀態監測主IED的無縫接入

<永州>天正華意電氣設備有限公司 氣體回收車2023已更新(今日/發現)

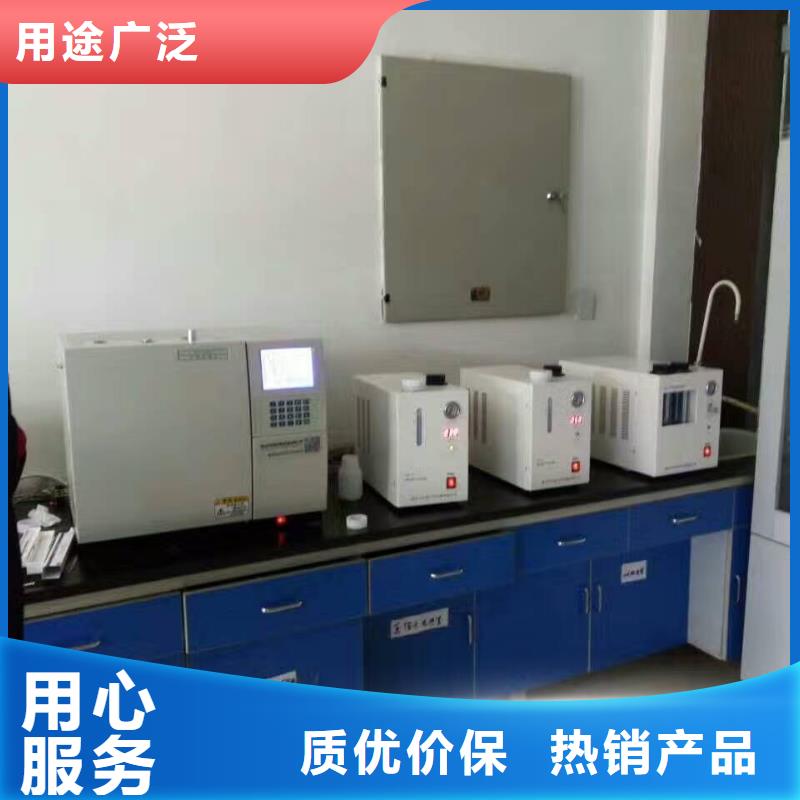

永州變壓器油色譜在線監測系統 開箱檢查按裝箱單清點儀器和附件。第二章 儀器工作原理、結構及安裝一、儀器工作原理絕緣油色譜分析儀是一種多組份混合物的分離與檢測的分析工具。它是以氣體為流動相，采用沖洗法的柱色譜技術。從結構上看，又是一個載氣連續運行的自動記錄儀器。其工作流程見圖二。氣相色譜分離是利用試樣中各組份在色譜柱中的氣相和固定液液相間的分配系數不同，當汽化后的試樣被載氣帶入色譜柱中運行時，組份就在其中的兩相間進行反復多次的分配（吸附-脫附或溶解-釋放），由于固定相對各組份的吸附或溶解能力不同（即保留作用不同），因此各組份在色譜柱中的運行速度就不同，經過一定的柱長后，便彼此分離，順序離開色譜柱進入檢測器，經檢測器后轉換為電信號送至色譜數據處理裝置處理。圖二 絕緣油色譜分析儀工作流程示意圖二、儀器整機結構變壓器油色譜儀由主機(包括進樣、色譜分離、檢測及電氣、氣路控制系統)、色譜數據處理機或工作站組成。主機分為：色譜柱室（包括進樣和檢測器）和氣路、電氣控制部分。1、氣路變壓器油色譜儀采用先進的氣路結構，三柱三氣路操作。氣路流程可靠、靈活、易于擴展，基線穩定性好。基本氣路為9路（其氣路流程見圖三），可擴展到21路。氣路控制面板位于儀器整機右下側（見圖一儀器外型結構），圖三 變壓器油色譜儀氣路流程圖使用填充柱操作時：載氣分為載氣1和載氣2，經穩壓閥與穩流閥調節后分別與汽化室1和汽化室2連接，并有壓力表指示。

<永州>天正華意電氣設備有限公司 氣體回收車2023已更新(今日/發現)

永州變壓器油色譜在線監測系統使用注意事項：本儀器為雙柱雙氣路結構即使有一路不使用，也應接上兩根柱子。保證兩路平衡，載氣經熱導池檢測器流出，每路流量約為50ml/min。（從熱導檢測器的放空口測量）1、載氣中應無腐蝕性物質，注意氣路凈化。2、使用前，應先通載氣30分鐘，將管路的殘留氣體趕出，以防止錸鎢絲氧化。未通載氣時， 嚴禁加橋流，或有較大的氣流沖擊。3、不能用氣體直接吹熱導檢測器，或有較大的氣流沖擊。圖二十一 熱導檢測器4、不允許有強烈機械震動。5、儀器不能放置在風口處；TCD放空口應用管道接到室外，出氣口還應注意固定以防止風吹擺動，影響基線。6、停機，應 關閉加熱，等到熱導檢測器溫度降到80℃以下，再關電源，氣源；這有利于延長熱導檢測器的使用壽命。7、在滿足分析靈敏度的的情況下，盡量設置低橋電流使用，這樣有利于儀器的穩定，增加熱導檢測器的使用壽命。8、高溫分析后，需拆下色譜柱時，一定要等柱室溫度降到60℃以下，熱導檢測器溫度降到80℃以下，方可拆卸色譜柱，以防止損壞柱接頭及熱導檢測器。9、使用不同載氣，TCD檢測器不同溫度時，橋電流（mA）允許值如下使用方法：1、檢查熱導氣路連接是否正確。2、先通載氣，調節載氣1和載氣2，并在熱導放空口用皂泡流量計測量實際測量柱后流速，并使兩路載氣流量一致，一般氣體流量：載氣40＋補充氣10＝50ml/min為好。3、變壓器油色譜儀熱導池帶兩路TCD補充氣，以便低柱流量分析。4、當通氣超過30min后，打開電源開關 ，按一下 溫 度 鍵 設定柱室、汽化室及檢測器的使用溫度。按 檢測器 鍵設定橋電流。按啟動按鈕橋流才能加上。

<永州>天正華意電氣設備有限公司 氣體回收車2023已更新(今日/發現)

永州變壓器油色譜在線監測系統文件號的輸入即將光標移至文件處依次按《8》＋《確認》鍵即可。此時文件為8，則儀器內所有設置的參數為8號文件內容，若輸入其它文件號，則8號文件自動儲存。若要找回8號文件的內容，只需將文件號輸入為8并按確定鍵即可。圖十八 輔助功能圖十九 儀器參數界面 按《Menu》鍵，則狀態欄顯示〡用戶配置〡儀器參數〡保護溫度〡秒表 并將光標右移至《儀器參數》欄，再按確定《確認》鍵，則顯示屏變為[圖十九]界面此界面為儀器參數界面，儀器在出廠已校好，用戶一般不要隨意改動。“啟動記錄”它記錄了儀器啟動的次數。保護溫度的設置：在保護溫度的界面下設置各加熱區的保護溫度。保護溫度的設置，要高于使用溫度的20℃。實際溫度超過設置的保護溫度時，儀器將報警并停止所有的加熱。按《Menu》鍵，狀態欄顯示 用戶配置〡儀器參數〡保護溫度〡秒表〡，將光標移至《秒表》，按確定《確認》鍵，則顯示屏顯示[圖二十]界面。圖二十 設置秒表計時界面此界面為設置秒表計時界面。次按《▲》鍵或《確認》，開始計時；第二次按《▼ 》鍵或《確認》，停止計時同時顯示60秒除以即時時間值，方便用戶計算分鐘流量。第三次按《確認》鍵，計時時間。當光標處于后面任一界面下面的狀態標，可按“·”鍵回到此界面。按兩次《Menu》鍵，狀態欄變為〡溫控〡檢測器〡事件〡程序升溫〡輔助功能〡此時光標處于《輔助功能》欄，移動光標選定菜單，按確定鍵可進入以上任何一個界面。變壓器油色譜儀的溫控電路主板背掛于控制箱中上部，加熱板和點火板在儀器后部。其連線見下圖。工作原理圖見下圖。變壓器油色譜儀CPU板連線見下圖第五章熱導池檢測器（TCD）的安裝與使用工作原理：在一個處于熱平衡的TCD中，組分進入測量臂池腔，就會由于氣體組成的改變，引起氣體熱導系數的變化，氣體熱導系數的改變，引起熱敏元件溫度的變化，熱敏元件的溫度變化，引起熱敏元件阻值的變化，熱敏元件阻值的變化使惠斯頓電橋輸出信號的變化。所以TCD的信號變化是各個變量相繼變化的結果熱導池檢測器的結構：熱導池檢測器采用半擴散式結構，經特珠工藝處理的100Ω錸鎢絲，恒流源供電，具有斷流熱絲保護功能。配置了2路專用補充氣，見下面TCD補充氣氣路流程圖，以便用大孔徑毛細管。熱導池檢測器結構如圖二十一。

<永州>天正華意電氣設備有限公司 氣體回收車2023已更新(今日/發現) <永州>天正華意電氣設備有限公司

永州變壓器油色譜在線監測系統把儀器安裝在無強烈振動處，把儀器放在沒有振動的水泥臺上。儀器接地不好2．檢查并做好相應的良好接地3．固定液不適當3．固定液選擇適當4．載氣流量選擇不當4．把載氣流量調節適當5．載氣漏5．探漏6．檢測器污染6．清洗檢測器7．氫氣、空氣選擇不當（FID）7．適當調節氫氣、空氣的流量滯留時間延長靈敏度低故障判斷檢查方法及修理1．載氣流速太慢1．增加載氣流速 2．進樣后載氣流量變化2．換進樣器硅橡膠3．進樣器硅橡膠漏3．換進樣器硅橡膠出峰時記錄筆突然回到低于基線并且滅火故障判斷檢查方法及修理1．樣品量太大1．降低樣品量2．載氣流速太高2．選擇合適的載氣流速3．氫氣或空氣流量太低3．重新調節氫氣、空氣流速4．火焰噴口污染4．清洗火焰噴口5．層析柱里面的固定液流失5．重新老化層析柱基線不回零故障判斷檢查方法及修理1．檢測器污染1．清洗檢測器2．放大器故障2．檢查放大器不規律距離中有尖刺峰故障判斷檢查方法及修理1．絕緣子漏電1．探漏，并做相應的處理2．放大器故障2．流路中雜質3．火焰跳動3．調節合適的氫氣和空氣流量4．高頻信號線故障4．檢查高頻信號線在相等間隔中有一定的毛刺故障判斷檢查方法及修理1．水冷凝在氫氣管路中1．從管路中水并調換或活化干燥劑2．流路中有堵塞現象2．流路中雜質3．漏氣3．探漏，并做響音的處理4．火焰跳動4．調節合適的氫氣和空氣流量圓頂峰故障判斷檢查方法及修理1．超過檢測器線性范圍1．降低樣品量2．放大器選擇不當2．重新選擇適當的放大器基線噪音大故障判斷檢查方法及修理1．色譜柱污染

永州變壓器油色譜在線監測系統文件號的輸入即將光標移至文件處依次按《8》＋《確認》鍵即可。此時文件為8，則儀器內所有設置的參數為8號文件內容，若輸入其它文件號，則8號文件自動儲存。若要找回8號文件的內容，只需將文件號輸入為8并按確定鍵即可。圖十八 輔助功能圖十九 儀器參數界面 按《Menu》鍵，則狀態欄顯示〡用戶配置〡儀器參數〡保護溫度〡秒表 并將光標右移至《儀器參數》欄，再按確定《確認》鍵，則顯示屏變為[圖十九]界面此界面為儀器參數界面，儀器在出廠已校好，用戶一般不要隨意改動。“啟動記錄”它記錄了儀器啟動的次數。保護溫度的設置：在保護溫度的界面下設置各加熱區的保護溫度。保護溫度的設置，要高于使用溫度的20℃。實際溫度超過設置的保護溫度時，儀器將報警并停止所有的加熱。按《Menu》鍵，狀態欄顯示 用戶配置〡儀器參數〡保護溫度〡秒表〡，將光標移至《秒表》，按確定《確認》鍵，則顯示屏顯示[圖二十]界面。圖二十 設置秒表計時界面此界面為設置秒表計時界面。次按《▲》鍵或《確認》，開始計時；第二次按《▼ 》鍵或《確認》，停止計時同時顯示60秒除以即時時間值，方便用戶計算分鐘流量。第三次按《確認》鍵，計時時間。當光標處于后面任一界面下面的狀態標，可按“·”鍵回到此界面。按兩次《Menu》鍵，狀態欄變為〡溫控〡檢測器〡事件〡程序升溫〡輔助功能〡此時光標處于《輔助功能》欄，移動光標選定菜單，按確定鍵可進入以上任何一個界面。變壓器油色譜儀的溫控電路主板背掛于控制箱中上部，加熱板和點火板在儀器后部。其連線見下圖。工作原理圖見下圖。變壓器油色譜儀CPU板連線見下圖第五章熱導池檢測器（TCD）的安裝與使用工作原理：在一個處于熱平衡的TCD中，組分進入測量臂池腔，就會由于氣體組成的改變，引起氣體熱導系數的變化，氣體熱導系數的改變，引起熱敏元件溫度的變化，熱敏元件的溫度變化，引起熱敏元件阻值的變化，熱敏元件阻值的變化使惠斯頓電橋輸出信號的變化。所以TCD的信號變化是各個變量相繼變化的結果熱導池檢測器的結構：熱導池檢測器采用半擴散式結構，經特珠工藝處理的100Ω錸鎢絲，恒流源供電，具有斷流熱絲保護功能。配置了2路專用補充氣，見下面TCD補充氣氣路流程圖，以便用大孔徑毛細管。熱導池檢測器結構如圖二十一。

<永州>天正華意電氣設備有限公司 氣體回收車2023已更新(今日/發現) 氣體回收車2023已更新(今日/發現)

永州變壓器油色譜在線監測系統 開箱檢查按裝箱單清點儀器和附件。第二章 儀器工作原理、結構及安裝一、儀器工作原理絕緣油色譜分析儀是一種多組份混合物的分離與檢測的分析工具。它是以氣體為流動相，采用沖洗法的柱色譜技術。從結構上看，又是一個載氣連續運行的自動記錄儀器。其工作流程見圖二。氣相色譜分離是利用試樣中各組份在色譜柱中的氣相和固定液液相間的分配系數不同，當汽化后的試樣被載氣帶入色譜柱中運行時，組份就在其中的兩相間進行反復多次的分配（吸附-脫附或溶解-釋放），由于固定相對各組份的吸附或溶解能力不同（即保留作用不同），因此各組份在色譜柱中的運行速度就不同，經過一定的柱長后，便彼此分離，順序離開色譜柱進入檢測器，經檢測器后轉換為電信號送至色譜數據處理裝置處理。圖二 絕緣油色譜分析儀工作流程示意圖二、儀器整機結構變壓器油色譜儀由主機(包括進樣、色譜分離、檢測及電氣、氣路控制系統)、色譜數據處理機或工作站組成。主機分為：色譜柱室（包括進樣和檢測器）和氣路、電氣控制部分。1、氣路變壓器油色譜儀采用先進的氣路結構，三柱三氣路操作。氣路流程可靠、靈活、易于擴展，基線穩定性好。基本氣路為9路（其氣路流程見圖三），可擴展到21路。氣路控制面板位于儀器整機右下側（見圖一儀器外型結構），圖三 變壓器油色譜儀氣路流程圖使用填充柱操作時：載氣分為載氣1和載氣2，經穩壓閥與穩流閥調節后分別與汽化室1和汽化室2連接，并有壓力表指示。

<永州>天正華意電氣設備有限公司

永州變壓器油色譜在線監測系統將兩瓶15L裝氣瓶去帽后安放在現場主機右側空位循環油路連接1) 將取油/回油口對接法蘭分別安裝在變壓器箱體取油/回油口的閥體上。法蘭油路連結，采用高性能密封膠，保證油路不會漏油滲油，油路管道連接采用不銹鋼管件。2）預埋油循環管保護導管。保護導管一般采用φ60mm鍍鋅管或硬塑料管。為防止保護導管妨礙變壓器的其它現場作業，保護導管應預埋至油池底部并兩端加固。3）油循環管使用兩根φ6mm×1.0mm的紫銅管。將其中一根油循環管的一端連接在變壓器取油口，另一端連接在現場主機的進油口；將另一根油循環管一端連接在現場主機的出油口，另一端連接在變壓器回油口。4）緩慢打開變壓器取油口處的閥門，此時，現場主機側未連接的油循環管接口將有空氣與變壓器油的混合物流出。待未接油循環接口無氣體溢出時，將該接口對接在進油口，并將變壓器的取油口閥門、現場主機的進油口閥門逐步打開直至全開狀態，此時變壓器箱體與現場主機油室之間的油閉路循環系統形成。3、載氣連接1）確認載氣減壓閥調節手柄處于松弛狀態后，將減壓閥牢固地安裝到載氣瓶上。2）減壓閥檢漏。將隨機提供的接頭連接到減壓閥出口，并密封減壓器出口。

<永州>天正華意電氣設備有限公司 氣體回收車2023已更新(今日/發現)

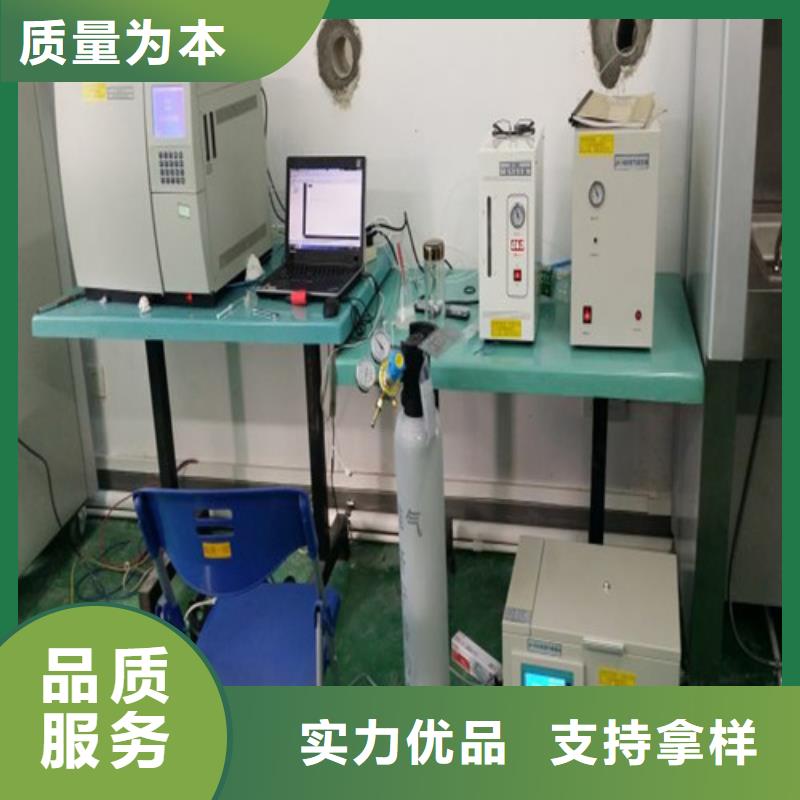

永州變壓器油色譜在線監測系統 當您對本公司儀器感到滿意時，請向您的朋友！當您對本儀器有寶貴意見和建議時，請您一定要與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！ 儀器的基本操作要求1、電源要求： 電壓：220±10％頻率：50±0.5Hz功率：≥3000W接地要求電阻：＜0.1Ω2、氣源要求： 氮氣：99.995％氫氣：99.995％空氣：干燥無油3、氫火焰離子化檢測器（FID）基本操作要求載氣： 流量 50ml/min(30—80 ml/min)氫氣： 流量 30ml/min(25—40 ml/min)..空氣： 流量 350 ml/min(250—500 ml/min).4、 熱導池檢測器（TCD）基本操作要求? 開機前應先通載氣30min，流量50ml/min，然后開機加熱?流量校正，兩出口流量偏差≤1％?根據分析要求，設定橋流值的大小?用氮氣作載氣時，橋流相對氫氣作載氣時要適當減小特別提示：先通載氣，再開機升溫！變壓器油色譜儀快速安裝指南1．打開包裝箱，抬出色譜儀，放到工作臺上。檢查外觀應完好，對照合同，物品及附件應齊全。2.連接好氣路：TCD僅將H2接到色譜儀的載氣入口即可。FID/FPD/NPD要將高純N2/H2/Air接到色譜儀的對應的入口上，切勿接錯。ECD 僅將99.999％的N2接到色譜儀的載氣入口即可。本儀器對三種氣源減壓閥輸出壓強要求為：載氣（N2）：0.4MPa 氫氣：0.26MPa 空氣：0.4MPa(不論用多大流量的氣，三個壓力固定不變！)3.將色譜柱接到對應的檢測器上，通載氣，試漏。安裝并打開工作站，將信號線接到對應的控制器上。檢查工作站與對應的檢測器應工作正常。4.接好地線。開機—升溫—應正常；不用的溫度設為“0”并設置為“關”。合理設置對應檢測器的參數。外部事件的初始狀態均應設為“關”。5.FID要點火；TCD加適當橋流（不得大于160mA），并按加橋流按鈕，橋流燈亮；FPD點火-加高壓；NPD加銣珠電流至銣珠暗紅色；ECD加脈沖電流（1nA）。6.看基線—調零。

<永州>天正華意電氣設備有限公司 氣體回收車2023已更新(今日/發現)

永州變壓器油色譜在線監測系統當額定電壓Ur＞60V時，試驗電壓為5kV；當額定電壓Ur≤60V時，試驗電壓為1kV。裝置無擊穿及元器件損壞現象。2.4機械性能1、振動抗振動：5Hz～17Hz 0.12″雙峰位移 17Hz～640Hz 1.7峰-峰加速度2、沖擊與碰撞抗沖擊：10G峰-峰加速度（12ms）2.5抗干擾能力1、承受靜電放電抗擾度試驗裝置的外殼端口能承受GB/T 17626.2-2006中規定的試驗等級為4級的靜電放電抗擾度試驗。同時，干擾消失后，裝置正常工作。2、承受輻射電磁場抗擾度試驗裝置的外殼端口能承受GB/T 17626.8-2008中規定的試驗等級為5級的工頻磁場、GB/T 17626.9-1998中規定的試驗等級為5級的脈沖磁場抗擾度試驗。同時，干擾消失后，裝置正常工作。3、承受射頻電磁場抗擾度試驗裝置的外殼端口能承受GB/T 17626.3-2008中規定的試驗等級為5級的射頻電磁場抗擾度試驗。同時，干擾消失后，裝置正常工作。4、承受快速瞬變抗擾度試驗裝置的電源端口、通信端口、輸入和輸出端口能承受GB/T 17626.4-2008中規定的試驗等級為4級的電快速瞬變脈沖群抗擾度試驗。同時，干擾消失后，裝置正常工作。5、沖擊（浪涌）試驗裝置的電源端口、通信端口、輸入和輸出端口能承受GB/T 17262.5-2008中規定的試驗等級為4級的浪涌（沖擊）抗擾度試驗。對電源端口、信號端口施加干擾時，裝置在技術要求規定范圍內能正常運行；對通訊端口施加干擾時，允許通訊暫時中斷，但能自行恢復。

<永州>天正華意電氣設備有限公司 氣體回收車2023已更新(今日/發現)

永州變壓器油色譜在線監測系統使用方法：1、仔細檢查氣路連接是否正確，使用FID時載氣氣路管連接到載氣1和載氣2，H2氣路管連接到H21、H22，空氣氣路管連接到空氣1、空氣2。(儀器已連接好)2、通氣，利用各自的調節閥，將N2、H2、空氣調至適當的流速，氮氣一般選用25-60ml/min，H2：25-60ml/min，空氣：200-550ml/min。3、打開“電源”開關，選擇合適的靈敏度檔，使信號數顯在5mv左右，等待基線的穩定。4、設置檢測器、汽化室、柱室三個加熱區溫度（見第四章）。5、溫度基本穩定后，點火—按點火按鈕-聽到一叭聲后，空氣自動降到0.5Mpa以下，約5秒鐘恢復正常，火已經點著。基線偏離時，可用電器控制單元調零旋鈕將基線調至數據處理設備適當位置處。6、當分析條件所需的氣體流速、溫度、放大器基線穩定后，方可進行分析。7、FID的敏感度及穩定性測試。例：分析樣品50ng/u1(苯/CS2)。測試重要條件：汽化室溫度120℃，檢測溫度130℃，柱溫80℃。載氣（N2）:30m1/min.H2:28m1/min。空氣250m1/min。色譜柱同TCD，放大器靈敏度選0(104）檔，進樣量0.3u1。穩定性：在基線穩定后的情況下，一小時后的基線漂移≤150μv/h。敏感度Dt計算公式：Dt＝ 2N·W g/s1.065·h·W1/2 式中：N—實測噪音（mv）W—苯的進樣量（g）h—峰高值（mv）W1/2—苯的半峰寬（S）如實測：峰面積1200mv.S噪音0.02mv。Dt＝ 2×2×10-2×50×10-9×0.3 ＝5×10-12g/s1.065×1200 則五、故障及維修1、未點火前，放大器無法調零。可能原因是：（1）放大器失調，應維修放大器，請生產廠維修。（2）放大器輸入信號線絕緣不良或短路，可將FID檢測器右邊的高頻插頭卸下，測量絕緣應大于106MΩ。2、點火后，記錄儀信號無法調零。

<永州>天正華意電氣設備有限公司 氣體回收車2023已更新(今日/發現)

永州變壓器油色譜在線監測系統 本儀器內部裝有高靈敏度檢測器，此型號儀器必須在有高純載氣（99.999％氮氣或氬氣）的情況下才能正常開機工作，否則會嚴重損壞儀器。3.除本儀器的生產商以外，請不要自行拆裝儀器！如果用戶自行拆裝儀器，本公司將終止進行保修服務和相關的后續維修服務，其后果由用戶自行承擔。友情特別提示尊敬的用戶：感謝您選擇了本公司生產的變壓器油色譜儀！本裝置是按照規程青島天正華意電氣設備有限公司是根據GB/T26983標準生產制造，為方便您盡早盡快地熟練操作本儀器，我們特隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的知識。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品，并且可以延長該儀器的使用壽命。 在編寫本手冊時，雖然我們本著科學和嚴謹的態度進行了工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必于百忙之中抽時間，盡快設法告知我們，并煩請監督我們迅速改正錯誤！本公司全體職員將不勝感激！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，愿您在繁忙的工作之中體會到辦公自動化的輕松而美好的感覺！

<永州>天正華意電氣設備有限公司 氣體回收車2023已更新(今日/發現) <永州>天正華意電氣設備有限公司

永州變壓器油色譜在線監測系統溶劑峰嚴重拖尾 分流流速低；隔墊清洗氣流速低；進樣速度不合適。內襯管密封不嚴提高分流氣流速；增加隔墊清洗氣流速；摸索合適的進樣速度；壓進內襯管出現嚴重的鬼峰色譜柱殘流的高沸物系統污染；玻璃內襯管污染；載氣氣路污染。高溫老化色譜柱老化系統；清洗玻璃內襯管；在載氣路增加過濾器第七章　　鎳轉換爐變壓器油色譜儀的檢測對象為溶解于絕緣油中的七種氣體組份： H2、O2、CH4、C2H4、C2H6、 C2H2、CO、CO2，以TCD測定H2、O2，以FID測定烴類氣體和CO、CO2。由于FID對CO、CO2沒有響應，而TCD的檢測靈敏度不夠，采用鎳轉換爐，把CO、CO2轉化為CH4（CO、CO2轉化為CH4的轉化率均大于98），用FID檢測以提高CO、CO2的檢測靈敏度。鎳轉化爐結構示意圖如圖所示。第八章　儀器維護保養及常見故障處理1 儀器的保養與維護 1.1 儀器的保養在日常使用過程中，應注意對儀器進行必要的保養，以保證儀器正常工作，延長其使用壽命。氣體鋼瓶應放置在通風之處，盡量將氣體鋼瓶與儀器分處放置；三根氣體凈化管內必須填裝分子篩、硅膠，以吸收氣體中的雜質，并注意失效后及時更換；注意經常更換進樣口的硅膠墊；注意經常用適當的溶劑清洗內襯管；儀器在不使用時，應用罩子將儀器罩住，防止灰塵及異物進入。 1.2 儀器的維護 1.2.1氣體凈化器的維護流路控制系統中，接有過濾器，其中就置放有5A分子篩。5A分子篩需要定期更換或活化。活化溫度為260℃，時間24小時。1.2.2氣體凈化管的維護流路控制系統中，載氣接有氣體凈化管，其中就置放有5A分子篩。5A分子篩需要定期更換或活化。活化溫度為260℃，時間24小時。

永州變壓器油色譜在線監測系統使用方法：1、仔細檢查氣路連接是否正確，使用FID時載氣氣路管連接到載氣1和載氣2，H2氣路管連接到H21、H22，空氣氣路管連接到空氣1、空氣2。(儀器已連接好)2、通氣，利用各自的調節閥，將N2、H2、空氣調至適當的流速，氮氣一般選用25-60ml/min，H2：25-60ml/min，空氣：200-550ml/min。3、打開“電源”開關，選擇合適的靈敏度檔，使信號數顯在5mv左右，等待基線的穩定。4、設置檢測器、汽化室、柱室三個加熱區溫度（見第四章）。5、溫度基本穩定后，點火—按點火按鈕-聽到一叭聲后，空氣自動降到0.5Mpa以下，約5秒鐘恢復正常，火已經點著。基線偏離時，可用電器控制單元調零旋鈕將基線調至數據處理設備適當位置處。6、當分析條件所需的氣體流速、溫度、放大器基線穩定后，方可進行分析。7、FID的敏感度及穩定性測試。例：分析樣品50ng/u1(苯/CS2)。測試重要條件：汽化室溫度120℃，檢測溫度130℃，柱溫80℃。載氣（N2）:30m1/min.H2:28m1/min。空氣250m1/min。色譜柱同TCD，放大器靈敏度選0(104）檔，進樣量0.3u1。穩定性：在基線穩定后的情況下，一小時后的基線漂移≤150μv/h。敏感度Dt計算公式：Dt＝ 2N·W g/s1.065·h·W1/2 式中：N—實測噪音（mv）W—苯的進樣量（g）h—峰高值（mv）W1/2—苯的半峰寬（S）如實測：峰面積1200mv.S噪音0.02mv。Dt＝ 2×2×10-2×50×10-9×0.3 ＝5×10-12g/s1.065×1200 則五、故障及維修1、未點火前，放大器無法調零。可能原因是：（1）放大器失調，應維修放大器，請生產廠維修。（2）放大器輸入信號線絕緣不良或短路，可將FID檢測器右邊的高頻插頭卸下，測量絕緣應大于106MΩ。2、點火后，記錄儀信號無法調零。

<永州>天正華意電氣設備有限公司 氣體回收車2023已更新(今日/發現)

永州變壓器油色譜在線監測系統概述感謝您選用TH- 9100變壓器油色譜在線監測系統。為確保、正確使用本監測系統，請您詳細閱讀并保存本使用手冊。1.1須知從事本系統安裝、運行操作及維護的所有人員：1、必須具備相應的專業技術資質；2、嚴格遵守本使用手冊的相關說明；3、不得在系統后臺數據服務器上玩游戲、瀏覽網頁；4、不得在系統后臺數據服務器上安裝其它任何軟件，避免造成不必要的沖突。違反以上操作可能導致：1、降低系統監測精度，危害系統使用壽命；2、可能損壞本系統設備或用戶的其他設備；3、造成不必要的傷害。1.2相關標準本系統引用下列標準，并由此規定了本系統的技術要求、驗收規則、檢驗方法、適用范圍、包裝要求、標志、運輸及儲存。1、GB7597－1987電力用油取樣方法2、GB/T7601－1987運行中變壓器油水分測定法3、GB/T14542－93運行中變壓器油的維護管理規定4、DL/T 596－1996 電力設備性試驗規程5、DL/T 572－1995 電力變壓器運行規程6、GB /T 7252一2000變壓器油中溶解氣體分析和判斷導則7、GB/T17623－1998 絕緣油中溶解氣體組份含量的氣相色譜測定法8、GB/T 2423－2001電工電子產品環境試驗9、GB/T 17626－1998電磁兼容 試驗和測量技術10、GB/T 13384－1992機電產品包裝通用技術要求11、GB190—1990危險貨物包裝標志12、GB5099－1994鋼質無縫氣瓶13、GB 4208－1993外殼防護等級（IP代碼）1.3應用范圍TH- 9100變壓器油色譜在線監測系統適用于110KV及以上電壓等級電力變壓器、330KV及以上電壓等級高壓并聯電抗器的運行狀態監測。作為狀態監測傳感層設備，主要完成智能變電站一次充油設備狀態監測參量的本地測量、數據通信功能，滿足智能化變電站基于IEC61850的通信要求，實現全數字式數據采集傳輸。系統是否只用于規定的用途， 由用戶負責。為了起見，在系統的安裝、改進、投入運行和更新過程中，事前未經本公司同意不能進行其他未授權的作業。
