永州SF6微水測試儀典型安裝SF6泄漏報警系統，在典型的GIS室內變電站應用結構示意圖如下圖所示：其中，多個SF6氣體和氧氣體采集器安裝在GIS室內氣體易泄漏部分如檢漏口、SF6充氣嘴、法蘭連接面等低位處，一般距地面5～10厘米。溫濕度采集器安裝在SF6氣體和氧氣體采集器工作環境相同或相近處。系統主機（壁掛式）安裝在GIS室入口處，或需要的位置。永州SF6微水測試儀所有采集器通過0.75 mm2的四芯屏蔽電纜串聯后再與主機連接。排風系統根據功率大小選用電纜。監控系統位于上位機，上位機一般位于主控室內。報警主機接線圖十、售后服務1、本系統采取免維護設計理念，正常使用情況下不需要進行專門的維護。如出現工作不正常，只需斷電后重新啟動即可。如系統仍不能正常工作，請及時與本公司聯系。2、本公司免費為用戶安裝、調試系統，以及培訓現場操作人員。3、本公司免費為用戶提供技術咨詢和軟件升級等服務。單位名稱：青島天正華意電氣設備有限公司

<永州>天正華意電氣設備有限公司 永州SF6氣體泄漏監控報警裝置企業-好品質

永州SF6微水測試儀可選無線報警功能可選有毒氣體（如CO、CH4、H2S）的含量監測可選外部輸入信號接口，輸入信號可來自煙霧探頭、門磁開關等可選輸出接口，實現自動119火災報警、啟/停除濕機、電控門等眾多智能化控制功能可選數字式SF6密度繼電器結合組網，組成的SF6氣體泄漏監控系統可選遠程網絡進行監控系統運行狀態，直接控制主機或變送器的運行本產品國內某廠家國內某廠家德國某廠家原理聲波測速法鹵素傳感器放電法聲波測速法SF6定量測量是否否否報警判別方法測量結果與設定的閾值比較判別，同時可趨勢分析定性判別定性判別定性判別SF6報警點200~1000ppmv間設置1000ppmv出廠設置不能改變1000ppmv，出廠設置不能改變20000ppmv氧氣測量包含包含包含不包含，另配SF6測量精度引用誤差±5％FS不詳不詳±5％FS重復性誤差10MΩ抗電強度 外殼與電源間：＞2000V電磁兼容特性：快速瞬變脈沖群 GB/T17626.4-1999 3級雷擊（浪涌） GB/T17626.5-1999 3級

<永州>天正華意電氣設備有限公司 永州SF6氣體泄漏監控報警裝置企業-好品質

永州SF6微水測試儀六、常見故障及排除方法故障可能原因處理方法露點值不變化氣體未進入檢測器檢查氣路連接，查看針形閥、流量閥是否打開傳感器連接線開路發送至廠家檢查露點值偏高氣路漏氣使用檢漏儀檢測氣路是否漏氣儀器放置時間過長用高純氮清洗氣路30分鐘，傳感器靈敏度降低發送至廠家進行校準傳感器失效發送至廠家進行維修露點值偏低靈敏度太高發送至廠家進行校準SO2和H2S無變化氣體未進入檢測器檢查氣路連接傳感器連接線開路檢查連接線傳感器失效更換傳感器氣體中無分解產物正常SO2和H2S檢測數值偏低儀器內部氣路有漏氣檢查氣路靈敏度降低發送至廠家進行校準傳感器失效發送至廠家進行維修SO2和H2S檢測數值偏高靈敏度太高發送至廠家進行校準檢測時SO2和H2S讀數不穩過濾器失效發送至廠家進行維修傳感器失效發送至廠家進行維修電路故障發送至廠家進行維修充電指示燈不亮電路故障檢查電路電池電壓太低充電蜂鳴器不響蜂鳴器故障更換蜂鳴器電路故障檢查蜂鳴器電路蜂鳴器響不停電路故障檢查儀器傳感器輸出線松脫檢查傳感器連接線報警點設置太低重新標定設置LCD無顯示LCD連接不好檢查連接線插件電池電壓低于5.8V充電或更換電池電路故障送我公司維修七、保修和技術服務自設備之日起，提供產品的質保期為1年。設備出現故障而買方無法解決時，72小時響應并給予解決方案。技術文件：提供完整的相關技術文件與資料。技術文件包括圖紙、說明書等。技術文件的形式和內容應盡量詳細和易于理解，應能滿足設計、安裝維護技術人員的工作需要。說明書：設備的安裝使用及維護有詳細的說明書圖紙資料。技術培訓：對用戶運行人員和維護人員進行一般維護工作的技術培訓。在設備安裝和調試過程中，公司安排有經驗的工程技術人員提供安裝調試指導等服務。提供安排需方到工廠技術培訓，并應提供相關的中文培訓教材和資料。設備終身維修。

<永州>天正華意電氣設備有限公司
永州SF6氣體泄漏監控報警裝置企業-好品質 <永州>天正華意電氣設備有限公司

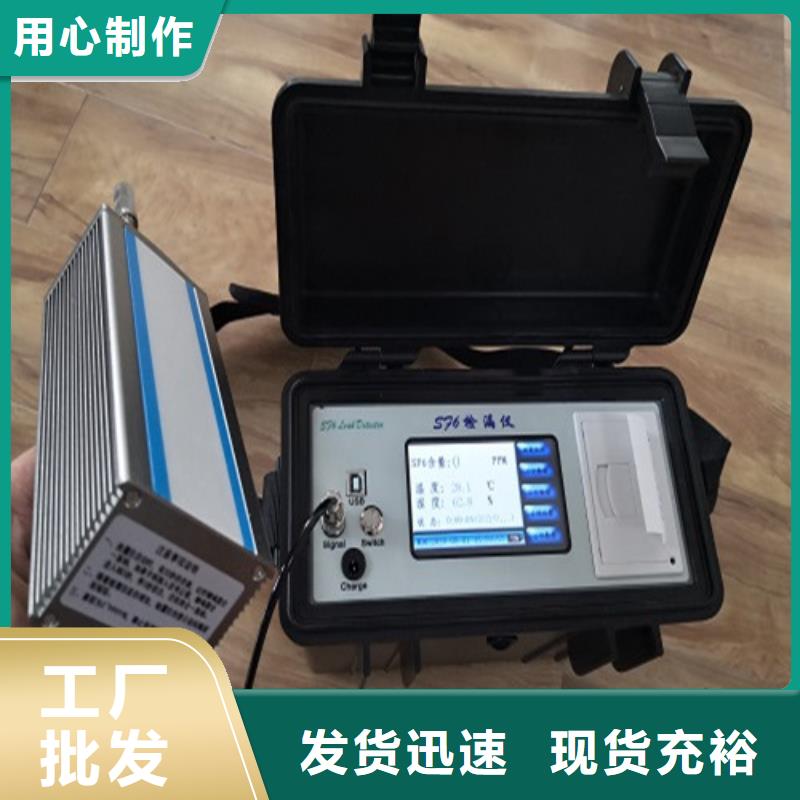

永州SF6微水測試儀保修和技術服務自設備之日起，提供產品的質保期為1年。設備出現故障而買方無法解決時，72小時響應并給予解決方案。技術文件：提供完整的相關技術文件與資料。技術文件包括圖紙、說明書等。技術文件的形式和內容應盡量詳細和易于理解，應能滿足設計、安裝維護技術人員的工作需要。說明書：設備的安裝使用及維護有詳細的說明書圖紙資料。技術培訓：對用戶運行人員和維護人員進行一般維護工作的技術培訓。在設備安裝和調試過程中，公司安排有經驗的工程技術人員提供安裝調試指導等服務。提供安排需方到工廠技術培訓，并應提供相關的中文培訓教材和資料。設備終身維修。便攜手持式，熱傳導檢測原理，量程0-VOL（99.9％VOL），分辨率0.1％VOL，精度≤±3％F.S。采用2.4寸工業級彩屏，分辨率為320x240；PPM、％VOL、mg/m3三種濃度單位可自由切換?，響應速度快，穩定性、重復性好、靈敏度高，線性誤差小，內置氣體采樣泵，開機后可主動吸收氣體，帶儲存、導出功能，進口高精度傳感器。傳感器多達6級目標點校準功能，測量的準確性和線性測量結果更。

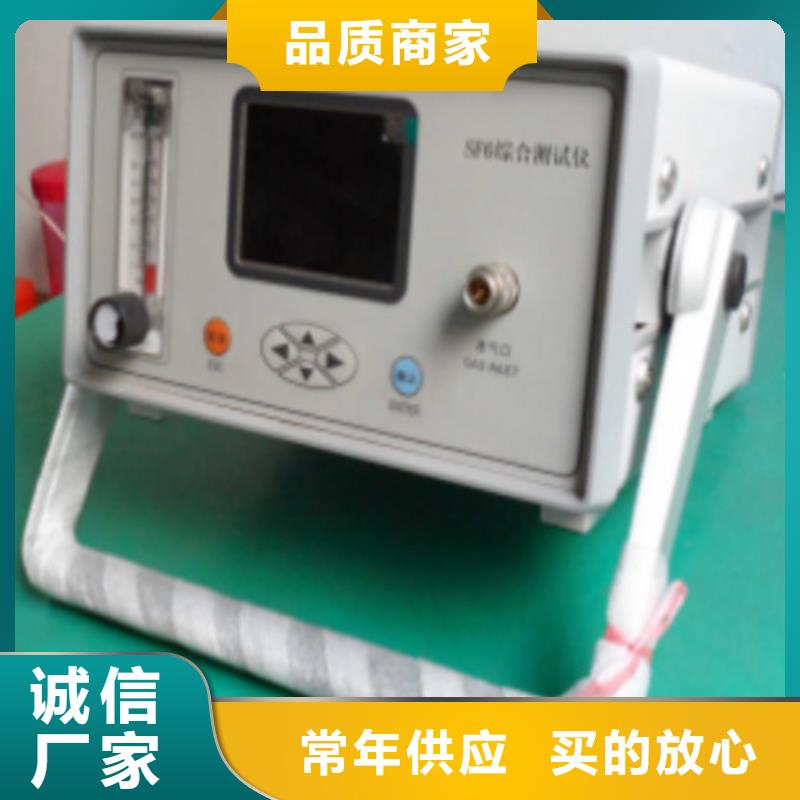

永州SF6微水測試儀SF6 綜合測試儀是集 SF6濕度、SF6純度、SF6 分解產物測試于一體，將原來要用三臺儀器才能實現的功能，集中在一臺儀器。一次現場測量，即可完成三項指標檢測，大大節省了設備中的氣體，同時減少用戶的工作量，提高了工作效率。SF6 氣體綜合測試儀之所以有的性能，是因為全部采用了國外秀的傳感器；濕度采用純進口高精度濕度傳感器、純度采用帶溫度補償?shù)臒釋?dǎo)傳感器，分解產物也是采用歐洲進口的傳感器。彩色液晶顯示，實時顯示各種參數，全程觸控，傻瓜式的操作，海量信息存儲，內置充電電池，交直流兩用。二、技術特點2.1. 自校準：傳感器探頭可自動校準零點，自動因零點、漂移而引入的系統誤差，保證每次測量的準確性。2.2. 操作簡便，超大觸摸液晶屏，所見即所得式的簡單操作2.3. 快速省氣：開機進入測量狀態后每SF6氣隔露點測定時間為3 min左右。2.4. 自鎖接頭：采用德國原裝進口自鎖接頭，可靠，無漏氣。2.5. 數據存儲：采用大容量設計，多可存儲1000組測試數據。2.6. 顯示清晰：7寸超大觸摸液晶屏直接顯示露點、微水、SF6純度、SO2、H2S、CO含量環境溫度、環境濕度、時間及日期等內容。2.7. 內置超大容量可充鋰電池，一次充電可連續工作12小時。

<永州>天正華意電氣設備有限公司 永州SF6氣體泄漏監控報警裝置企業-好品質
永州SF6氣體泄漏監控報警裝置企業-好品質 <永州>天正華意電氣設備有限公司

永州SF6微水測試儀六、常見故障及排除方法故障可能原因處理方法露點值不變化氣體未進入檢測器檢查氣路連接，查看針形閥、流量閥是否打開傳感器連接線開路發送至廠家檢查露點值偏高氣路漏氣使用檢漏儀檢測氣路是否漏氣儀器放置時間過長用高純氮清洗氣路30分鐘，傳感器靈敏度降低發送至廠家進行校準傳感器失效發送至廠家進行維修露點值偏低靈敏度太高發送至廠家進行校準SO2和H2S無變化氣體未進入檢測器檢查氣路連接傳感器連接線開路檢查連接線傳感器失效更換傳感器氣體中無分解產物正常SO2和H2S檢測數值偏低儀器內部氣路有漏氣檢查氣路靈敏度降低發送至廠家進行校準傳感器失效發送至廠家進行維修SO2和H2S檢測數值偏高靈敏度太高發送至廠家進行校準檢測時SO2和H2S讀數不穩過濾器失效發送至廠家進行維修傳感器失效發送至廠家進行維修電路故障發送至廠家進行維修充電指示燈不亮電路故障檢查電路電池電壓太低充電蜂鳴器不響蜂鳴器故障更換蜂鳴器電路故障檢查蜂鳴器電路蜂鳴器響不停電路故障檢查儀器傳感器輸出線松脫檢查傳感器連接線報警點設置太低重新標定設置LCD無顯示LCD連接不好檢查連接線插件電池電壓低于5.8V充電或更換電池電路故障送我公司維修七、保修和技術服務自設備之日起，提供產品的質保期為1年。設備出現故障而買方無法解決時，72小時響應并給予解決方案。技術文件：提供完整的相關技術文件與資料。技術文件包括圖紙、說明書等。技術文件的形式和內容應盡量詳細和易于理解，應能滿足設計、安裝維護技術人員的工作需要。說明書：設備的安裝使用及維護有詳細的說明書圖紙資料。技術培訓：對用戶運行人員和維護人員進行一般維護工作的技術培訓。在設備安裝和調試過程中，公司安排有經驗的工程技術人員提供安裝調試指導等服務。提供安排需方到工廠技術培訓，并應提供相關的中文培訓教材和資料。設備終身維修。

永州SF6微水測試儀點擊保存按鈕則保存用戶定義的輸入。點擊取消則忽略用戶輸入。點擊關閉則回到主界面。八、使用注意事項 SF6氣體綜合分析儀屬于精密電子儀器，使用時候請注意如下幾點:1、在測量過程中，流量調節針形閥應慢慢打開，防止壓力突變，以免流量傳感器損壞；測量氣體SF6流量應該調節在0.6～0.8L/min，這樣既能快速測量，又能節省氣體。2、儀器在使用過程中，當電量指示不足時，應及時充電，充電時只需將電源線接入220V電源，不需打開儀器電源開關，儀器自動充電，充電指示燈亮，充電完成后充電器指示燈變綠燈。3、建議將儀器保存在通風干燥的環境下。儀器一定要充足電存放，長時間不用，要經常查看電量是否充足。4、建議測量之前確認被測量的無污染雜質。5、避免碰撞和劇烈振動，儀器內部的傳感器極其精密，碰撞或劇烈振動可能導致熱導傳感器損壞。6、長期擱置不用，請間隔1月左右，檢查電池電量是否充足，如電池電量不充足，請充足電后再存放，否則會影響電池壽命。7、測量時，請嚴格按照測量步驟執行，否則因誤操作而導致的損壞，本公司不負責免費維修。8、若您在使用本儀器過程中，遇到故障或不能判斷的情形，請參照下面故障情形及解決方法，如果您在處理過程中碰到問題請及時與我公司售后聯系。現 象原 因解決方法開機黑屏電量不足趕快充電液晶顯示紊亂關電源再重新打開，如果現象照舊，請聯系我公司售后服務部。

<永州>天正華意電氣設備有限公司
永州SF6氣體泄漏監控報警裝置企業-好品質 <永州>天正華意電氣設備有限公司

永州SF6微水測試儀系統工作原理本公司的SF6泄漏報警系統主要由三部分組成：采集器、系統主機、外圍設備。采集器負責SF6配電裝置室現場環境數據采集，并進行A/D轉換，傳送給系統主機，系統主機對采集數據分析、比較、判斷，并運行相應的處理程序。外圍設備包括報警設備、通風設備、外設監控系統等，受系統主機控制。當環境中SF6氣體濃度或氧氣含量發生變化時，SF6氣體采集器能立刻捕捉到這一變化，并將檢測到變化量數據轉換成數字信號，通過RS－485現場總線傳送到系統主機，系統主機一方面將采集器傳來的采集數據在顯示屏上顯示出來，另一方面，通過運算分析，與儲存在主機內的存儲器上的各種固有參數進行比較，作出判斷——各項數據是否超標。當SF6濃度高于報警設定值（規程要求為1000ppm，本系統可自行設置）或氧氣含量低于報警設定值18％時，系統主機將自動進行聲光、語音報警，同時啟動風機進行通風，并向遠動上傳報警信號。七、系統組成根據每個產品部件在系統中所起的不同作用，整個系統設備可以分為：系統主機、采集器和外圍設備三個部分。以下根據上述分類對產品選型和設計進行說明。1、報警系統主機系統主機接收采集器的傳送的數據，同步顯示，并進行分析處理，與固定標準參數進行對比后作出判斷。同時主機能與上位PC機進行通信，接受PC發來的控制命令或者把數據上傳到PC便于遙測、遙控以及存儲。

<永州>天正華意電氣設備有限公司 永州SF6氣體泄漏監控報警裝置企業-好品質

永州SF6微水測試儀將轉接頭從SF6電氣設備上取下。3)將測試管和儀器后面版之間連接的快速插頭退下。4)重復如上步驟，測試下一項數據。5)全部測試完成后，關閉電源。5.注意事項1.儀器應放置在位置，防止摔壞，避免劇烈震動。2.儀器使用前，應及時充電。3.充電時只需將電源線接入交流電插座，無需打開電源開關，儀器將自動充電，充電時間一般需要10個小時以上。4.儀器內部使用高容量鋰電池，因為電池特性。所以建議儀器長時間不用時，能夠每1~2個月沖一次電。以保持鋰電池的活性。5.儀器不用應放入鋁合金包裝箱，并置于試驗臺或儀器架上以便防塵、防潮。6.儀器每年用標準氣體標定一次。可送至廠家或授權單位進行標定，以確保準確性。7.當檢測氣體中的SO2和H2S濃度較高時，應使用干凈的氣體（空氣或氮氣）清洗管道，將儀器內部清洗干凈后再進行下一次測量。8.當檢出設備中的SO2或H2S濃度超過正常值時，建議測量兩次，確認結果。 常見故障及排除故障可能原因處理方法露點值不變化氣體未進入檢測器檢查氣路連接，查看針形閥、流量閥是否打開傳感器連接線開路發送至廠家檢查露點值偏高氣路漏氣使用檢漏儀檢測氣路是否漏氣儀器放置時間過長用高純氮清洗氣路30分鐘

<永州>天正華意電氣設備有限公司 永州SF6氣體泄漏監控報警裝置企業-好品質 永州SF6氣體泄漏監控報警裝置企業-好品質 <永州>天正華意電氣設備有限公司

永州SF6微水測試儀內置超大容量可充鋰電池，一次充電可連續工作10小時以上。3.技術參數純度 測量范圍 0％~測量精度 ±0.5％測量時間 ＜2分鐘。露點 測量范圍 －80 ℃～＋20 ℃測量精度 ±0.5℃（－80℃～－60℃）響應時間（＋20℃） 63％需5秒，90％需45秒（－60℃～＋20℃）63％需10秒，90％需240秒（＋20℃～－60℃）H2S 測量范圍 0~200ppm小檢知量 ≤0.1ppm準確度 ±0.5％穩定性 0~200ppm重復性 ≤2％SO2 測量范圍 0～200ppm小檢知量 ≤0.1ppm準確度 ±0.5％穩定性 0～200ppm重復性 ≤2％CO測量范圍 0~1000ppm小檢知量 ≤1ppm準確度 ±0.5％穩定性 0～1000ppm重復性 ≤2％環境溫度 －40℃～＋60℃環境濕度 0～100％ RH電源 AC 100～240V 50/60Hz內置充電電池電池性能 充電時間：10個小時；使用時間12小時以上。工作溫度 －30℃～＋70℃尺寸 250×230×300 mm重量 6.8公斤4.測 量4.1 連接SF6設備將測量管道上螺紋端與開關接頭連接好，用扳手?jǐn)Q緊；關閉主機前面板上的流量調節閥；把測試管道上的快速接頭一端插入分解物檢測儀上的進氣口；將排氣管道連接到出氣口；4.2、開機初始化打開儀器電源開關，儀器進入初始化自校驗過程。4.3、檢查電量使用內部電池供電時，右上角顯示將顯示電池電量，如果電量顯示紅色缺電標志時，請盡快充電后再繼續使用。本儀器可以邊充電邊使用，但是充電時間將大幅延長4.4、開始測量?打開電源，儀器會自動初始化。完成自校驗后自動進入測量狀態。?

永州SF6微水測試儀系統設置系統設置項在出廠時已由我公司技術人員完成設置并設有超級管理員權限，請謹慎設置！一般用戶無需設置此項。在主主界面選擇菜單欄的“設置”按鈕，輸入密碼后，則進入系統設置界面。a.刪除歷史記錄：該項設置可手動所有報警事件，在設置界面，找到并按下“歷史記錄”項，按“確認”鍵確定刪除所有歷史記錄，注意，刪除后無法恢復。b.風機設置：該項設置可實現設置風機自啟動條件，在設置界面下，按“風機控制”項目下，可以設定風機啟動時長，定時啟動風機開關，定時啟動風機間隔時間等配置。SF6和O2氣體超標啟動風機項由我公司技術人員在系統設置項已做設置，請勿任意更改。c.語言功能開關：本系統具有自動語音提示功能，用戶可根據需求進行手動關閉/開啟。在設置界面下，按“主機設置”項目下，全程語音提示功能下，使用“”選擇切換。0：關閉語音提示，1：開啟語音提示。警告：除以上設置項外，菜單中的其余設置項在系統安裝時已經正確設定，切勿自行更改，否則可能導致系統無法正常工作。?本系統對修改項設有權限，密碼為“1234”，請謹慎使用！

<永州>天正華意電氣設備有限公司

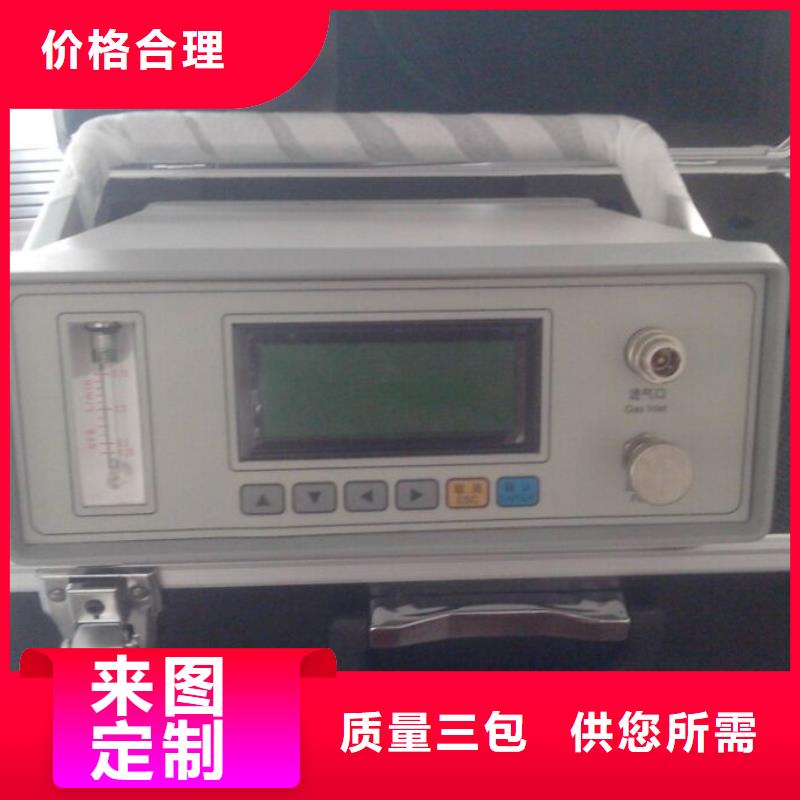

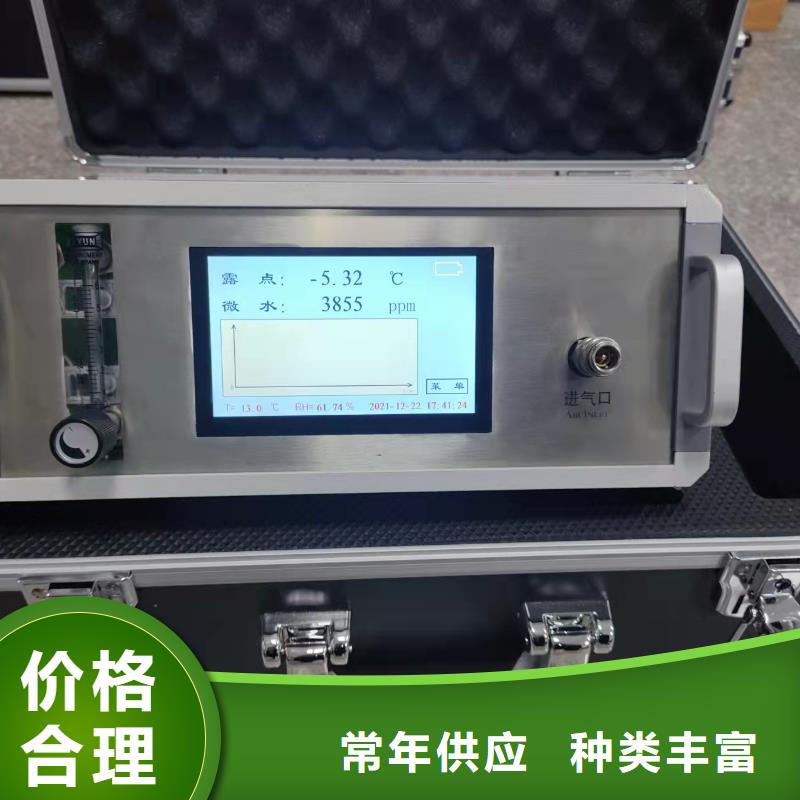

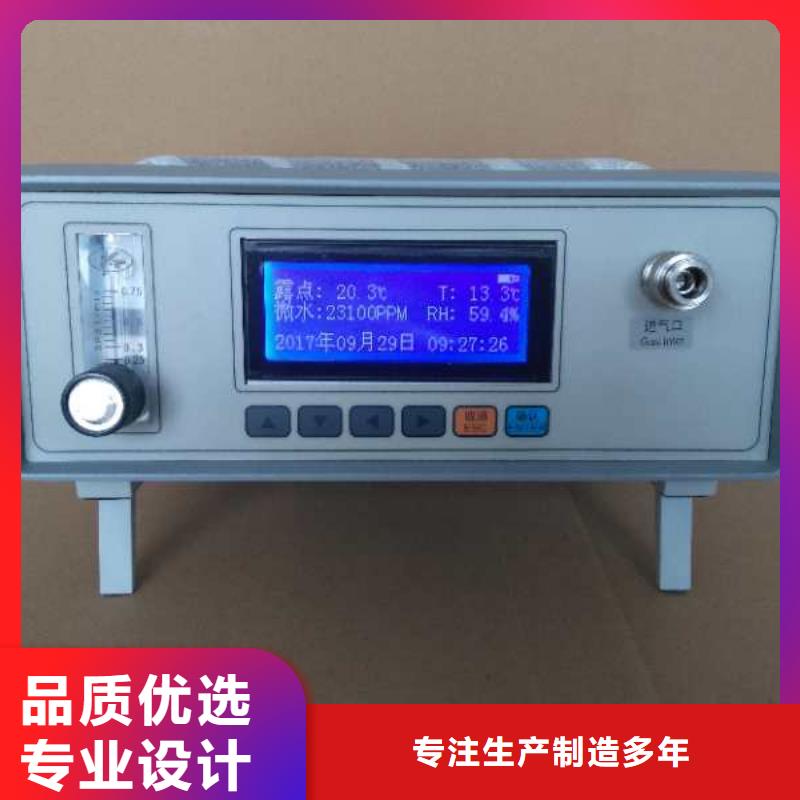

永州SF6微水測試儀按鍵說明確定鍵：確認功能，在不同的界面下可調出/進入菜單、確認命令、確認設置的數值。取消鍵:退出功能在不同的界面下可退出菜單、放棄設置的數值。上 鍵：菜單項向上切換/菜單數值增加。下 鍵：菜單項向下切換/菜單數值減少。左 鍵：設置數值位左移選擇。右 鍵：設置數值位右移選擇。（1）軟件系統采用中文界面，容易學習操作（2）數據圖譜顯示 （3）數據歷史查詢、趨勢分析、缺陷信息統計功能（4）數據存儲功能，可輸出到Word或Excel等軟件的功能（5）報警功能（6）參數設置功能?（7）系統管理權限控制2、后面板3、液晶屏三、測量1、連接SF6設備將測量管道上螺紋端與開關接頭連接好，用扳手?jǐn)Q緊，關閉測量管道上另一端的針型閥；再把測試管道上的快速接頭一端插入露點儀上的采樣口；將排氣管道連接到出氣口。將開關接頭與SF6電氣設備測量接口連接好，用扳手?jǐn)Q緊；2、初始化打開儀器電源開關，儀器進入初始化自校驗過程。3、檢查電量本儀器優先使用交流電。使用直流電時，請查看右上角顯示的電池電量，如果電量指示變紅，請關機充電后繼續使用。4、開始測量完全打開露點儀前面板上的流量閥，然后通過調節測量管 道上的針型閥，把流量調節到0.6L/M左右，開始測量SF6微水。設備測量需要3～5分鐘其后每臺設備需要1～2分鐘。5、存儲數據設備測量完成后，可以將數據保存在儀器中，按“確定”鍵調出操作菜單，具體操作方式見下節內容。6、打印數據根據測試結果打印保存的數據內容。

<永州>天正華意電氣設備有限公司
永州SF6氣體泄漏監控報警裝置企業-好品質 <永州>天正華意電氣設備有限公司

永州SF6微水測試儀系統工作原理本公司的SF6泄漏報警系統主要由三部分組成：采集器、系統主機、外圍設備。采集器負責SF6配電裝置室現場環境數據采集，并進行A/D轉換，傳送給系統主機，系統主機對采集數據分析、比較、判斷，并運行相應的處理程序。外圍設備包括報警設備、通風設備、外設監控系統等，受系統主機控制。當環境中SF6氣體濃度或氧氣含量發生變化時，SF6氣體采集器能立刻捕捉到這一變化，并將檢測到變化量數據轉換成數字信號，通過RS－485現場總線傳送到系統主機，系統主機一方面將采集器傳來的采集數據在顯示屏上顯示出來，另一方面，通過運算分析，與儲存在主機內的存儲器上的各種固有參數進行比較，作出判斷——各項數據是否超標。當SF6濃度高于報警設定值（規程要求為1000ppm，本系統可自行設置）或氧氣含量低于報警設定值18％時，系統主機將自動進行聲光、語音報警，同時啟動風機進行通風，并向遠動上傳報警信號。七、系統組成根據每個產品部件在系統中所起的不同作用，整個系統設備可以分為：系統主機、采集器和外圍設備三個部分。以下根據上述分類對產品選型和設計進行說明。1、報警系統主機系統主機接收采集器的傳送的數據，同步顯示，并進行分析處理，與固定標準參數進行對比后作出判斷。同時主機能與上位PC機進行通信，接受PC發來的控制命令或者把數據上傳到PC便于遙測、遙控以及存儲。

<永州>天正華意電氣設備有限公司 永州SF6氣體泄漏監控報警裝置企業-好品質
<永州>天正華意電氣設備有限公司

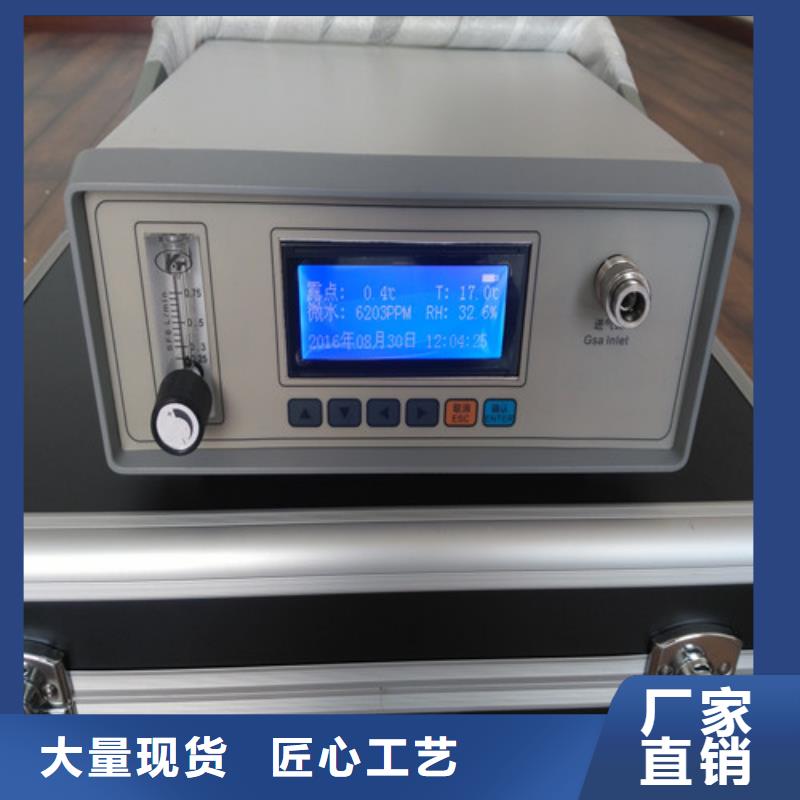

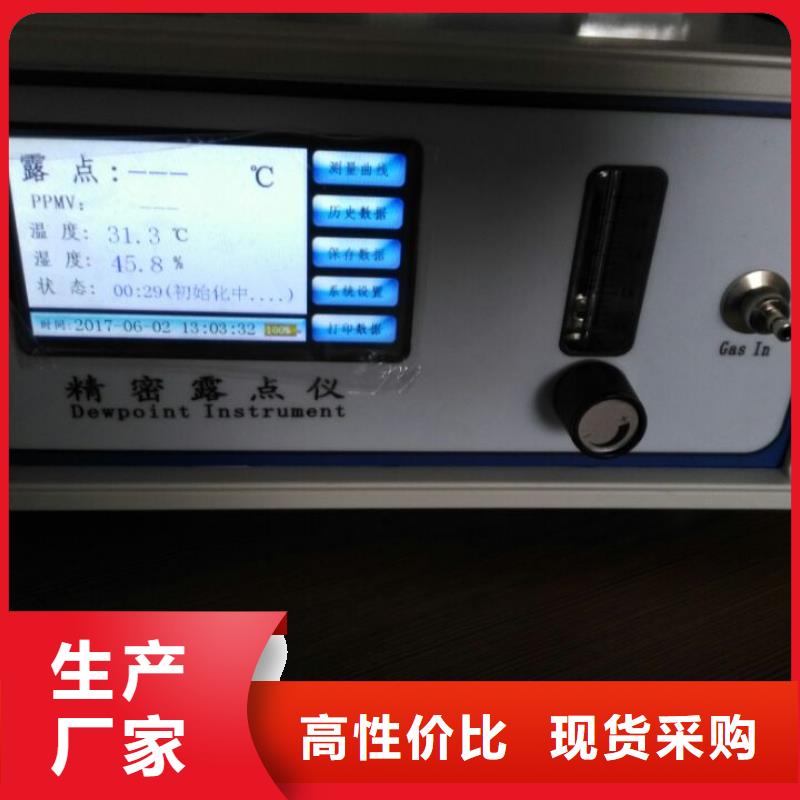

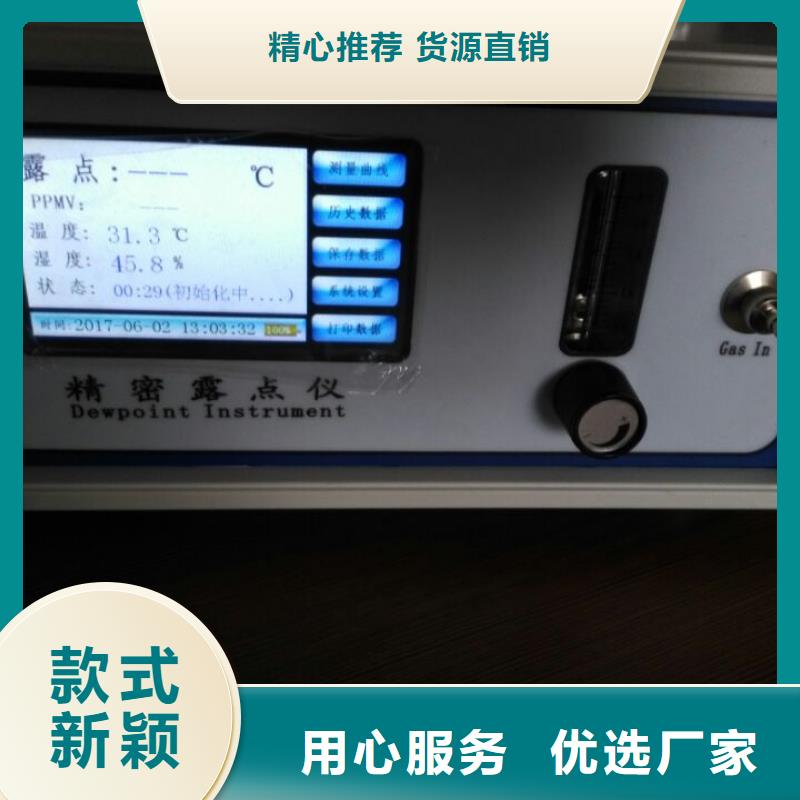

永州SF6微水測試儀TH-III型SF6露點測試儀用戶：如果您是次使用本產品，敬請注意以下事項：1.儀器開機初始化8分鐘后自動進入測量狀態，測量開始，首先全部打開面板上的流量閥，然后用儀器上的測量管道的針型閥調節流量。測量結束，則反之操作。2.本設備內置大容量鋰電池，充滿電后可連續工作10小時以上。3.微水露點測試儀放置長時間不使用時，在測試管道和氣室中會剩有部分空氣，因此在次測試時，其中的高濕氣體會影響其測試速度，因為被測SF6氣體達到飽和前需要先要將空氣中的濕氣帶走。所以我們會發現當測試第二臺SF6電氣設備及以后再測量的速度就會很快（3-5分鐘）。4.打印數據時，建議插上AC220V電源，增加電池使用時間（打印機選配）。5.如遇高溫天氣需做測量 ，我們建議盡量將測量時間安排在早晨溫度較低時，因為較高的氣溫會影響測量的準確性。參考標準：中華人民共和國電力行業標準 DL/T506-2007《六氟化硫電氣設備中絕緣氣體濕度測量方法》6.對測量環境溫度與濕度的要求環境溫度：5℃～35℃（盡可能在10℃～30℃間測量）謝謝合作！

永州SF6氣體泄漏監控報警裝置企業-好品質

永州SF6微水測試儀六、常見故障及排除方法故障可能原因處理方法露點值不變化氣體未進入檢測器檢查氣路連接，查看針形閥、流量閥是否打開傳感器連接線開路發送至廠家檢查露點值偏高氣路漏氣使用檢漏儀檢測氣路是否漏氣儀器放置時間過長用高純氮清洗氣路30分鐘，傳感器靈敏度降低發送至廠家進行校準傳感器失效發送至廠家進行維修露點值偏低靈敏度太高發送至廠家進行校準SO2和H2S無變化氣體未進入檢測器檢查氣路連接傳感器連接線開路檢查連接線傳感器失效更換傳感器氣體中無分解產物正常SO2和H2S檢測數值偏低儀器內部氣路有漏氣檢查氣路靈敏度降低發送至廠家進行校準傳感器失效發送至廠家進行維修SO2和H2S檢測數值偏高靈敏度太高發送至廠家進行校準檢測時SO2和H2S讀數不穩過濾器失效發送至廠家進行維修傳感器失效發送至廠家進行維修電路故障發送至廠家進行維修充電指示燈不亮電路故障檢查電路電池電壓太低充電蜂鳴器不響蜂鳴器故障更換蜂鳴器電路故障檢查蜂鳴器電路蜂鳴器響不停電路故障檢查儀器傳感器輸出線松脫檢查傳感器連接線報警點設置太低重新標定設置LCD無顯示LCD連接不好檢查連接線插件電池電壓低于5.8V充電或更換電池電路故障送我公司維修七、保修和技術服務自設備之日起，提供產品的質保期為1年。設備出現故障而買方無法解決時，72小時響應并給予解決方案。技術文件：提供完整的相關技術文件與資料。技術文件包括圖紙、說明書等。技術文件的形式和內容應盡量詳細和易于理解，應能滿足設計、安裝維護技術人員的工作需要。說明書：設備的安裝使用及維護有詳細的說明書圖紙資料。技術培訓：對用戶運行人員和維護人員進行一般維護工作的技術培訓。在設備安裝和調試過程中，公司安排有經驗的工程技術人員提供安裝調試指導等服務。提供安排需方到工廠技術培訓，并應提供相關的中文培訓教材和資料。設備終身維修。

<永州>天正華意電氣設備有限公司 永州SF6氣體泄漏監控報警裝置企業-好品質

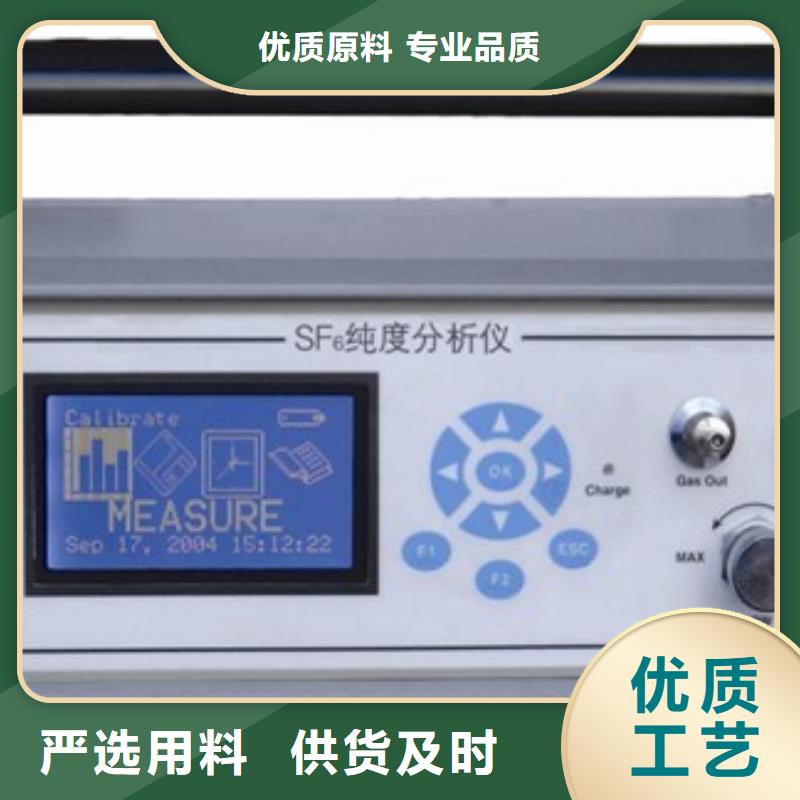

永州SF6微水測試儀產品部件名稱傳感器濕度傳感器高分子薄膜型，量程：-80℃～＋20℃純度傳感器德國海立普第二代具有溫度補償功能的恒溫型微型熱導池傳感器分解產物傳感器英國阿爾法高靈敏度分解產物傳感器流量傳感器美國霍尼威爾電子質量流量計，使用方便溫度傳感器進口數字式溫度傳感器其它附件電池鋰電池，容量4000mAh，過充保護流量調節閥針形調節閥穩壓閥穩定測量壓力，防止壓力突變對傳感器造成損傷進氣接口法國自封快插閥進氣管道標配3米四氟管出氣管道標配3米PU管電纜線電源線一根配套轉接頭一套五、測量方法1、初始化打開儀器電源開關，儀器進入初始化自校驗過程，此過程8分鐘。2、檢查電量使用直流電時，如果電量過低，請關機充電后繼續使用。3、準備工作在測量SF6設備前，使用SF6高純氣體對設備進行取純度滿度：對設備通以高純SF6，穩定后按滿度鍵可對設備進行取純度滿度。如果SF6純度數值產生漂移，需要進行取“去皮”操作，按取零鍵進行取零點。4、連接SF6設備關閉儀器面板上的流量調節閥。把測試管道上的快速接頭一端插入純度分析儀上的采樣口；將測量管道上螺紋端與開關接頭連接好，用扳手?jǐn)Q緊。
