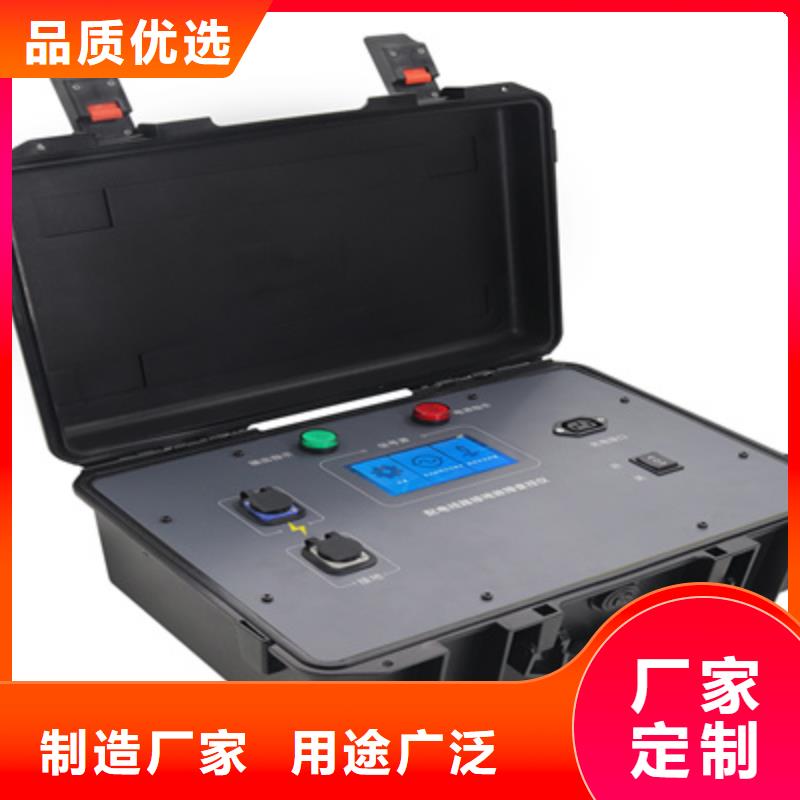

永州異頻線路參數測試儀本儀器根據電波在線路中的傳播過程中遇到特性阻抗發生變化的地方會產生反射波的原理對故障距離進行測試。如果已知電波在線路上的傳播速度，便可由兩次反射波的特征拐點計算出故障點到測試端的距離來。其公式為：S ＝0.5×V×T式中S代表故障點到測試端的距離；V代表電波在線路上的傳播速度；T代表電波在故障點與測試端間來回反射的時間。人們可根據屏顯波形，用雙游標卡住兩次反射波的特征拐點，稍加人工干預就可以由計算機自動完成測距過程。測試過程迅速，結果準確。六、功能鍵及系統界面的介紹1.儀器面板結構示意圖如圖二所示2．面板結構說明面板的左邊是儀器的顯示屏，此顯示屏為觸摸屏。各種功能鍵都在熒屏的右側和下側。面板的右邊為儀器的電源開關、位移和幅度調節旋鈕、復位按鈕、“USB”接口和信號接口、機內電池充電接口以及工作狀態指示燈。其屏幕下方還有當前設置參數提示。3．熒屏觸摸鍵說明熒屏觸摸按鍵分為三大功能模塊，操作內容定義清晰，實際操作時反而簡單，相當于屏幕菜單的快捷鍵操作。熒屏右側按鍵模塊，只是在儀器進入設置界面時，對被測電纜的長度選擇確定后就可采樣了。打印波形、打開文件的選擇操作和保存文件的操作。只要點擊相關模擬鍵，屏幕將彈出二級菜單引導操作人員逐項選擇相關命令，儀器便開始執行此項菜單的相關命令，完成操作者意圖七、測量方法與步驟：接通電源后機器自動進入測試界面，即可進行測量。其測試界面。

輸電線路參數測試儀制造廠家
<永州>天正華意電氣設備有限公司

永州異頻線路參數測試儀 參考接線測試開始前，將測量端的線路引下線可靠接入大地，并將面板左上角的儀器接地端子可靠接入大地，然后分別將電源輸出信號地N和電壓輸出信號地UN分別可靠接入大地，將測試電源輸出端子A、B、C連接到線路測量引下線儀器電源側，將電壓測量端子 UA、UB、UC接入線路引下線線路側，儀器測試接線完成后，再打開線路引下線的接地，以保證設備和操作人員的。5.1、正序阻抗接線（如下圖），零序阻抗也可采用此種接線方法接線，儀器內部會自動在內部切換接線。圖5—1、正序阻抗接線5.2、零序阻抗接線圖（如下圖）圖5—2、零序阻抗接線5.3、線路互感接線（如下圖）圖5—3、線路互感接線5.4、正序電容接線（如下圖），零序阻抗也可采用此種接線方法接線，儀器內部會自動在內部切換接線。圖5—4、正序電容接線5.5、零序電容接線（如下圖）圖5—5、零序電容接線5.6、耦合電容接線（如下圖）圖5—6、耦合電容接線儀器測試采用四極法原理，被測線路需要電流引下線3根，電壓引下線3根，電流測試線位于測試電源側，電壓引下線位于線路側，以測量端的測試線和接觸電阻的影響。如果測試引下線只引出3個端子，盡量用截面積足夠大的導線，并保證與線路測量端可靠連接，避免引入較大的接線誤差。儀器測試接線極為簡捷，只需一次接入上述測試線，通過儀器自動控制測量方式和被測線路對端接線方式配合，即可完成所有序參數測量，大大提高測試效率和操作性。儀器內部已經將N、UN、左上角的儀器接地端等三個柱子可靠連接，現場接線時可以只連接左上角的儀器接地端到大地就可以了。

<永州>天正華意電氣設備有限公司
輸電線路參數測試儀制造廠家

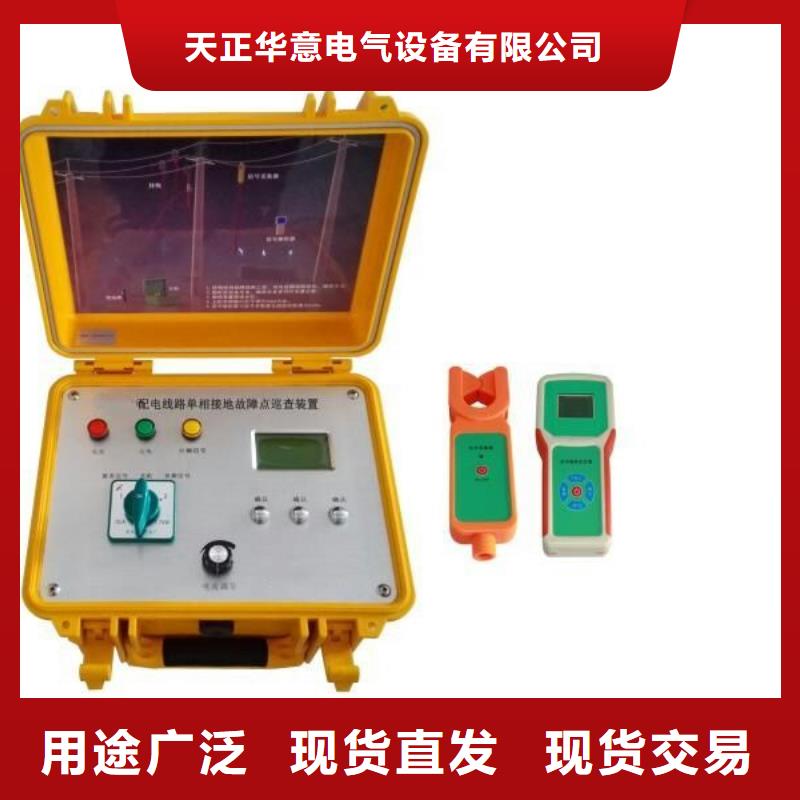

永州異頻線路參數測試儀注意事項① 在每次使用前應檢查單相接地故障信號發生裝置、信號采集器、信號接收定位儀電池電量足夠。② 本設備必須在故障線路停電的情況下操作，信號輸出線與被檢測故障線路的連接與斷開應采用絕緣桿操作。③ 設備在注入異頻電流時具有一定的電壓，操作時確保接地良好并注意。④ 在使用設備信號源前，先把電流調節旋鈕調到小等線路接好，根據實際情況調節電流，確保 操作。⑤ 在使用信號采集器檢測時，必須在靜止狀態下檢測多次確保數據穩定準確。⑥ 操作完畢后，要將信號輸出端對地放電。⑦ 為減少故障定位儀的電量消耗，建議在現場暫停巡檢時退出異頻發送，再次繼續檢測時重新打開電源使其工作。⑧ 啟用一臺發生裝置配置多臺信號采集接收器時，需確保信號采集器和信號接收器地址一一對應且不能重復。信號采集器地址在儀器背面顯示(編碼尾號數字)且不能修改，信號接收器地址在“檢測本機電壓”中顯示可以通過上下按鍵修改（范圍為1-9）。⑨ 長期未使用本巡查裝置時，取下信號采集器和信號接收定位器的干電池，并定期對信號發生裝置充電。⑩ 請使用之前，詳細閱讀本儀器說明書。使用中，如果發現儀器故障，請及時與本公司聯系，本公司負責修理與更換，不得自行拆卸。六、常見故障處理①當信號發生裝置，打開電源，指示燈不亮，可能電池沒電，請充電。②當信號采集器與信號定位器通訊不上，可能電池沒電，請更換電池。

<永州>天正華意電氣設備有限公司 輸電線路參數測試儀制造廠家

永州異頻線路參數測試儀面板說明圖3-1儀器面板指示圖1、緊急停止按鍵2、系統復位按鍵3、USB接口4、液晶觸摸顯示屏5、測試電源輸出（A、B、C、N）插孔（電流測量端子）6、電壓測量輸入（UA、UB、UC、UN）插孔（電壓測量端子）7、測量輸入保險管8、接地接線柱9、輸入電源開關10、電源輸入插座（AC220）11、打印機3.1、緊急停止按鍵安裝位置：如圖3—1—。功 能：斷開測試輸出電源，并將外部接線全部接地；測試過程中遇到突發事件時，按此鍵可在不斷開輸入電源的情況下緊急快速地關斷所有輸出電源并使所有接線接地，保證使用；3.2、系統復位按鍵安裝位置：如圖3—1—。功 能：提供儀器內部中央處理器復位；注 意：此復位鍵是復位儀器內部所有控制器件，而非直接操作輸出斷開，因此若測量過程中遇到緊急情況請先按緊急停止按鍵來快速地斷開輸出；3.3、USB接口安裝位置：如圖3—1—。功 能：U盤插入口，把儀器內部保存的所有測量數據自動導入U盤中并生成文件保存，提供給用戶在電腦操作系統下通過儀器附帶的軟件操作查看數據并生成報告文件；注 意：當U盤插入儀器USB接口并開始傳輸數據的時候，嚴禁中途拔出U盤，否則可能導致數據傳輸錯誤，嚴重的可能損毀U盤；3.4、液晶觸摸顯示屏安裝位置：如圖3—1—。功 能：超大屏幕中文顯示每一步操作過程，用戶只需在相應的地方輕輕觸碰一下，即可自動完成整個測量過程；注 意：觸摸式液晶顯示屏屬于精密配件，應避免長時間陽光暴曬或重物擠壓和利器劃傷；在操作液晶屏的時候使用鉛筆頭或者其它筆形塑料物件操作可以提高操作準確度；

<永州>天正華意電氣設備有限公司 輸電線路參數測試儀制造廠家

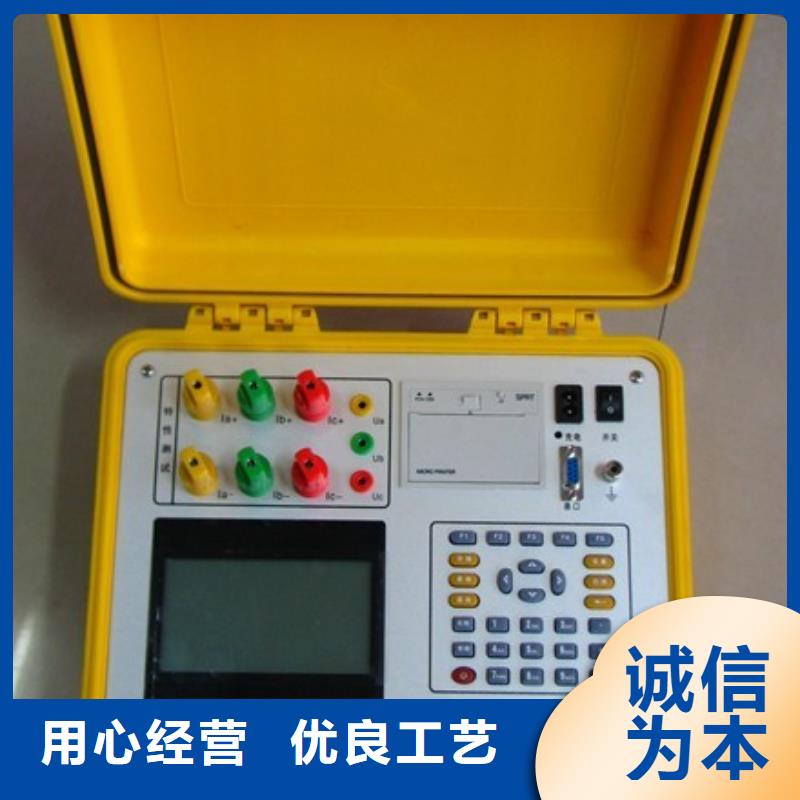

永州異頻線路參數測試儀異頻線路參數測試儀是現場測試各種高壓輸電線路(架空、電纜、架空電纜混合)工頻參數的高精度測試儀器。儀器內置變頻電源模塊，可變頻調壓輸出電源。頻率可變為45Hz或55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的性，針對這一問題，我們開發了新一代輸電線路異頻參數測試系統，集成變頻測試電源、精密測量模塊、DSP高速數字處理芯片及獨有的抗感應電壓電路；有效地強干擾的影響，保證儀器設備的，能極其方便、快速、準確地測量輸電線路的工頻參數。儀器主要具有如下特點：?體積小、重量輕在原來一體機的基礎上把主機和電源獨立開來，極大地方便了使用、運輸和售后。是目前國內同等產品當中體積小、重量輕的；為試驗提供了一種簡單便捷的試驗手段。?接入電源簡單方便儀器所有測量過程僅僅只需接入市電220V電壓即可，解決現有測量方法中現場380V電壓接入不方便的麻煩。?的抗感應電壓能力儀器內部采用獨特的（號：9.X）抗感應電壓電路，保證儀器能夠承受更高的感應電壓，能夠在上萬伏的高感應電壓下正常工作。?變頻技術、精準測量抗干擾能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可變為45Hz或55Hz，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量。?DSP高速處理器精準快速，儀器內部采用專業的DSP快速數字信號處理器作為處理核心，在保證測量數據精準的前提下，大大的了一起本身的運算處理能力。

<永州>天正華意電氣設備有限公司

永州異頻線路參數測試儀 參考接線測試開始前，將測量端的線路引下線可靠接入大地，并將面板左上角的儀器接地端子可靠接入大地，然后分別將電源輸出信號地N和電壓輸出信號地UN分別可靠接入大地，將測試電源輸出端子A、B、C連接到線路測量引下線儀器電源側，將電壓測量端子 UA、UB、UC接入線路引下線線路側，儀器測試接線完成后，再打開線路引下線的接地，以保證設備和操作人員的。5.1、正序阻抗接線（如下圖），零序阻抗也可采用此種接線方法接線，儀器內部會自動在內部切換接線。圖5—1、正序阻抗接線5.2、零序阻抗接線圖（如下圖）圖5—2、零序阻抗接線5.3、線路互感接線（如下圖）圖5—3、線路互感接線5.4、正序電容接線（如下圖），零序阻抗也可采用此種接線方法接線，儀器內部會自動在內部切換接線。圖5—4、正序電容接線5.5、零序電容接線（如下圖）圖5—5、零序電容接線5.6、耦合電容接線（如下圖）圖5—6、耦合電容接線儀器測試采用四極法原理，被測線路需要電流引下線3根，電壓引下線3根，電流測試線位于測試電源側，電壓引下線位于線路側，以測量端的測試線和接觸電阻的影響。如果測試引下線只引出3個端子，盡量用截面積足夠大的導線，并保證與線路測量端可靠連接，避免引入較大的接線誤差。儀器測試接線極為簡捷，只需一次接入上述測試線，通過儀器自動控制測量方式和被測線路對端接線方式配合，即可完成所有序參數測量，大大提高測試效率和操作性。儀器內部已經將N、UN、左上角的儀器接地端等三個柱子可靠連接，現場接線時可以只連接左上角的儀器接地端到大地就可以了。

<永州>天正華意電氣設備有限公司 輸電線路參數測試儀制造廠家

永州異頻線路參數測試儀 參考接線測試開始前，將測量端的線路引下線可靠接入大地，并將面板左上角的儀器接地端子可靠接入大地，然后分別將電源輸出信號地N和電壓輸出信號地UN分別可靠接入大地，將測試電源輸出端子A、B、C連接到線路測量引下線儀器電源側，將電壓測量端子 UA、UB、UC接入線路引下線線路側，儀器測試接線完成后，再打開線路引下線的接地，以保證設備和操作人員的。5.1、正序阻抗接線（如下圖），零序阻抗也可采用此種接線方法接線，儀器內部會自動在內部切換接線。圖5—1、正序阻抗接線5.2、零序阻抗接線圖（如下圖）圖5—2、零序阻抗接線5.3、線路互感接線（如下圖）圖5—3、線路互感接線5.4、正序電容接線（如下圖），零序阻抗也可采用此種接線方法接線，儀器內部會自動在內部切換接線。圖5—4、正序電容接線5.5、零序電容接線（如下圖）圖5—5、零序電容接線5.6、耦合電容接線（如下圖）圖5—6、耦合電容接線儀器測試采用四極法原理，被測線路需要電流引下線3根，電壓引下線3根，電流測試線位于測試電源側，電壓引下線位于線路側，以測量端的測試線和接觸電阻的影響。如果測試引下線只引出3個端子，盡量用截面積足夠大的導線，并保證與線路測量端可靠連接，避免引入較大的接線誤差。儀器測試接線極為簡捷，只需一次接入上述測試線，通過儀器自動控制測量方式和被測線路對端接線方式配合，即可完成所有序參數測量，大大提高測試效率和操作性。儀器內部已經將N、UN、左上角的儀器接地端等三個柱子可靠連接，現場接線時可以只連接左上角的儀器接地端到大地就可以了。

<永州>天正華意電氣設備有限公司 輸電線路參數測試儀制造廠家

永州異頻線路參數測試儀主要技術性能1.本測試儀采用筆記本電腦為數據處理終端，具有觸摸式液晶屏幕顯示，畫面清晰、色彩均勻，波形處理功能強大。由于采用先進的波形處理算法，能較真實地反映現場實測波形，使操作者能可靠地分析各種故障波形。2.先進的軟件設計使人機對話更為友好，僅用觸摸筆操作便能完成所有功能設置，全部漢字提示，操作十分簡單，各種文化層次的人都能很快熟練掌握。3.能檢測110KV、35KV以及10KV等級的架空輸電線路的瓷瓶擊穿引起的閃絡性故障、泄漏性高阻故障及短路、斷路故障，并給出故障距離數，其誤差一般不會超過正負一個桿塔的范圍。4.具有完善的波形處理功能，能將所采集的波形任意選擇顯示、左右平移。這樣便更有利于對特殊故障波形特征拐點的判斷。5.本機面板上設有工作狀態指示燈，可以提醒用戶當前系統是處于低壓脈沖法工作狀態還是處于高壓閃絡法狀態，便于用戶對系統進行監控。三、主要技術指標1.測試對象及適應故障類型：主要測試110KV、35KV包括10KV高壓輸電線路所出現的高阻泄漏性故障，高阻閃絡性故障，斷路故障及短路故障2.測試方法：脈沖測距法和沖擊高壓閃絡測距法3.測試距離：大于150Km4.根據輸電線路的長度可選擇三種測試方式：短距離測試；中距離測試及長距離測試5.取樣方法：電流取樣法6.粗測精度：相對誤差小于5‰，誤差10Km時小于50m7.具有現場測試波形儲存功能：儲存波形的數量僅受電腦內存能力的限定。并能隨時調出屏顯以提供資料分析與對比。
