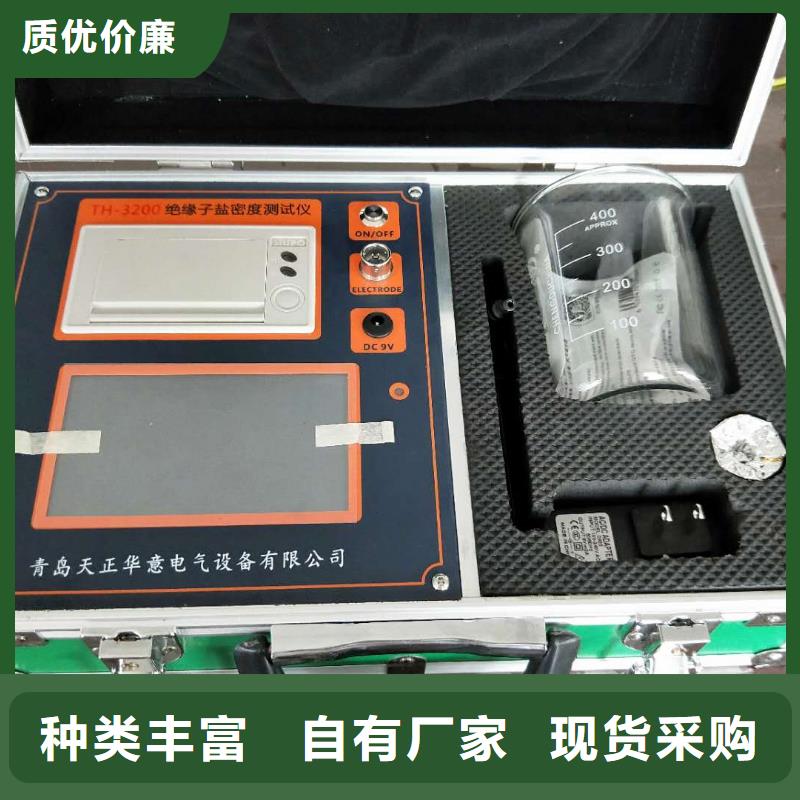

安徽亳州絕緣子鹽密度測試儀青島天正華意電氣設備有限公司手冊說明尊敬的顧客，您好！首先衷心感謝您選購本公司的智能電導鹽密測試儀產品。為了幫助您盡快熟練使用儀器，請您務必詳細閱讀本使用說明書。本手冊主要介紹“XXX 智能電導鹽密測試儀”的使用方法，請您遵守并按規定使用本產品，以確保儀器良好運行。?請遵守電力工業的工器具性試驗規程，勿在易燃、易爆、潮濕等惡劣環境下操作；?儀器用外接電源供電時，請使用本儀器專用電源適配器接市電220V，在插拔電源時，應小心謹慎，避免觸電；?儀器用內置電池時，使用6節5號1.5V干電池。 應避免新舊電池混用，并定期檢查電池電量。長期不使用儀器時，請卸下電池。?未經本公司許可，請勿拆卸該儀器。本儀器內部設置非法拆機自毀程序，如因擅自拆卸儀器而導致儀器功能失效，則不予保修和退換。?本公司的服務宗旨是“為客戶提供盡善盡美的服務”。為保證產品功能不斷改進和完善，本儀器規格可能不定期更新，因此您使用的儀器可能與說明書有些許差別，恕不另行通知。如果您有疑問請致電本公司售后部，也可訪問本公司網站了解更多信息。

安徽亳州絕緣子鹽密度測試儀測量功能的使用3.2.1基準值校準一般使用去離子水或蒸餾水。也可以使用質量合格的飲用純凈水，但以電導率小于10us/cm的水為宜。如使用飲用純凈水，則需要點擊“校準”將溶液的鹽密值作為基準值。3.2.2鹽密值、灰密值的測量1)將清洗絕緣子后的溶液倒入儀器的檢測口。2)按下開機按鈕使儀器開機，儀器開機，在“溶液體積”選項框中選擇沖洗絕緣子所用蒸餾水的體積。3)在“絕緣子”選項框里選擇被測絕緣子的型號，如沒有該型號可進入“參數”-“絕緣子”頁，修改絕緣子型號及表面積。4)選好參數后，可按“攪拌”按鈕，儀器開始進行灰密度測量，測量完成后，可插入電極，將電極放入溶液中靜置，待測值穩定后，可保存或打印測試。插入電極后嚴禁按“攪拌”按鈕，否則會損壞電極。3.2.3排水及清洗將排水管插入排水孔，按下“排水”按鍵即可將被測溶液從排水管排出，待被測溶液全部排出后，再加入500mL蒸餾水，點按清洗按鈕儀器即開始進行自動清洗，直到容器內所有蒸餾水排盡后，恢復“排水”按鍵，拔出排水管。3.2.4測量結果打印點按“打印”按鈕可將此條檢測結果打印出來。 3.2.5測量結果保存點按“保存”按鈕，儀器將當前檢測結果保存在儀器內部。3.2.6更換打印紙按下打印機面板上方卡扣，打印機面板彈起，放入打印紙，按下打印機面板即可。3.3參數設置的使用設置完成后，應按“保存”按鈕，保存當前選項卡信息，若想恢復出廠值，可按“恢復出廠”按鈕。“返回”按鈕將返回上一級界面。3.3.1基本參數鹽密基準值：在測量頁點“校準”按鈕后會自動保存溶液的初始鹽密值作為“鹽密基準值”，也可以用戶自定義。灰密基準值：在測量頁按“校準”按鈕后會自動保存溶液的初始灰密值作為“灰密基準值”，也可以用戶自定義。帶電系數：帶電與非帶電ESDD的比值，鹽密測量結果將乘以它，實際值應由當地電力研究部門提供。

安徽亳州絕緣子鹽密度測試儀 相關術語：1、參照盤形懸式絕緣子 reference cap and pin insulatorXP-70、XP-160、LXP-70和LXP-160普通盤形懸式絕緣子（根據GB/T 7253），通常7~9片組成一串用來測量現場污穢度。2、爬電距離 creepage distance在兩個導電部分之間，沿絕緣體表面的短距離。注：水泥或其他非絕緣膠合材料表面不認為是爬電距離的構成部分。如果絕緣子的絕緣件的某些部分覆蓋有高電阻層，則該部分應認為是有效絕緣表面并且沿其上面的距離應包括在爬電距離內。3、統一爬電比距 unified specific creepage distance（USCD）絕緣子的爬電距離與其兩端承擔的運行電壓（對于交流系統，為相電壓）之比，mm/kV。4、附鹽密度 salt deposit density（SDD）人工涂覆于給定絕緣子表面（不包括金屬部件和裝配材料）上氯化鈉總量除以表面積，mg/cm2。5、等值附鹽密度 equivalent salt deposit density（ESDD）絕緣子單位絕緣表面上的等值附鹽量，mg/cm2。6、不溶物密度（簡稱灰密） non soluble deposit density（NSDD）絕緣子單位絕緣表面上清洗的非可溶殘留物總量除以表面積，mg/cm2。7、現場等值鹽度 site equivalent salinity（SES）根據GB/T 4585進行鹽霧試驗時的鹽度。用該鹽度試驗，在相同絕緣子和相同電壓下，產生的泄露電流峰值與現場自然污穢條件下的泄露電流基本相同。8、現場污穢度 site pollution severity（SPS）在適當的時間段內測量到的污穢嚴重程度ESDD/NSDD或SES的值。9、現場污穢度等級 site pollution severity class將污穢嚴重程度從非常輕到非常嚴重按SPS的分級。10、帶電系數K1 energy coefficient K1同形式絕緣子帶電所測ESDD/NSDD（SES）值與非帶電所測ESDD/NSDD（SES）值之比，K1一般為1.1~1.5。二、功能特點1)具有量程自動切換功能，測量速度快（3s/次）。2)測量范圍大，鹽密范圍0.0001mg/cm2～9.9999mg/cm2。3)中英文界面可自主切換。4)采用480＊272(5英寸)彩色觸摸液晶屏幕。5)可直接顯示并打印鹽密度、電導率、溫度、污穢等級、統一爬電比距。6)自動進行溫度補償，直接顯示20℃時的標準電導率和等值附鹽（ESDD）。7)具有自動祛除原溶液含鹽量的功能，降低了對清洗液的要求。8)自動將不帶電測量的鹽密度（ESDD）轉換為帶電測量的鹽密度（ESDD）。9)可存儲10萬組記錄，并可將記錄導出至U盤或通過打印機打印。10)可查閱、刪除、導出單條記錄，也可刪除所有記錄。11)內置大容量充電鋰電池（2600mAh），適合野外現場使用。
