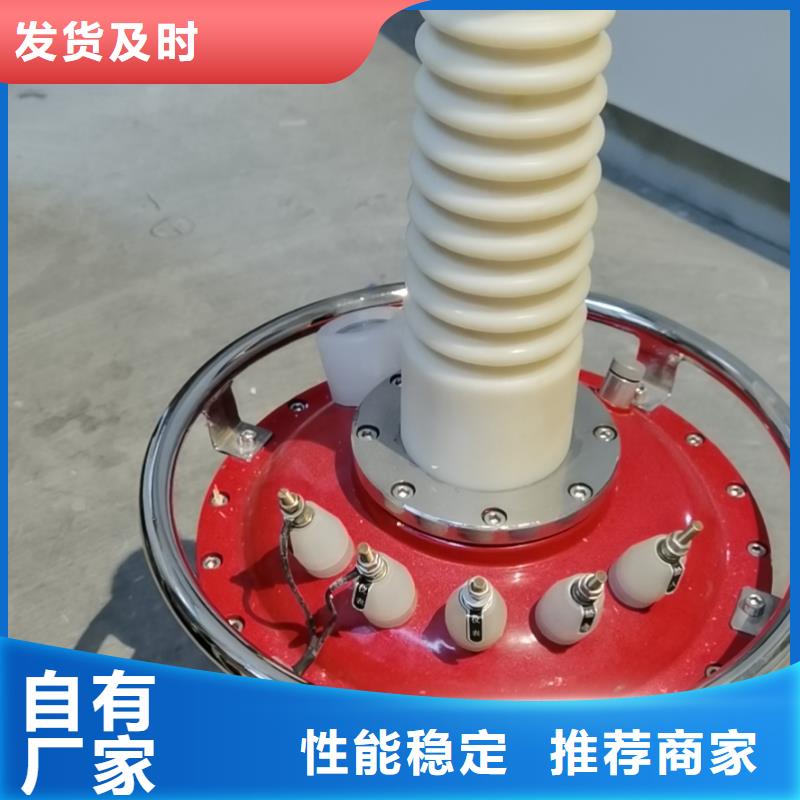

宜賓試驗變壓器.結構：1、SF6系列產品其設計構思，材質選擇及工藝流程都是全新的。因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了＞標準要求。SF6系列產品采用優質冷軋DQ－151取向硅鋼片疊成多級圓柱框形鐵芯，在特制的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸，內充入SF６氣體。2、SF6（Z）產品與ZSSB產品的不同在于將高壓整流硅堆裝外置SF6是工頻高壓交流輸出還是高壓直流輸出。SF6（C）產品與ZSSB產品的不同在于套管內結三、型號含義：Z C B （Z） 額定輸出電壓KV額定容量Z交直流、串級充氣式單相試驗變壓器四、工作原理：把電源輸入有過流自動脫扣及防止突發加壓的零位連鎖裝置的操作箱，經自耦調壓器調節電壓輸入ZSSB試驗變壓器初級繞組，根據電磁感應原理，在次級(高壓)繞組按其與初級繞組匝數之比可獲得同等倍數的電壓幅值－工頻高壓。此工頻高經高壓硅堆整流及穩壓電容器濾波可取得直流高壓，其幅值是工頻高壓有效值的２倍。

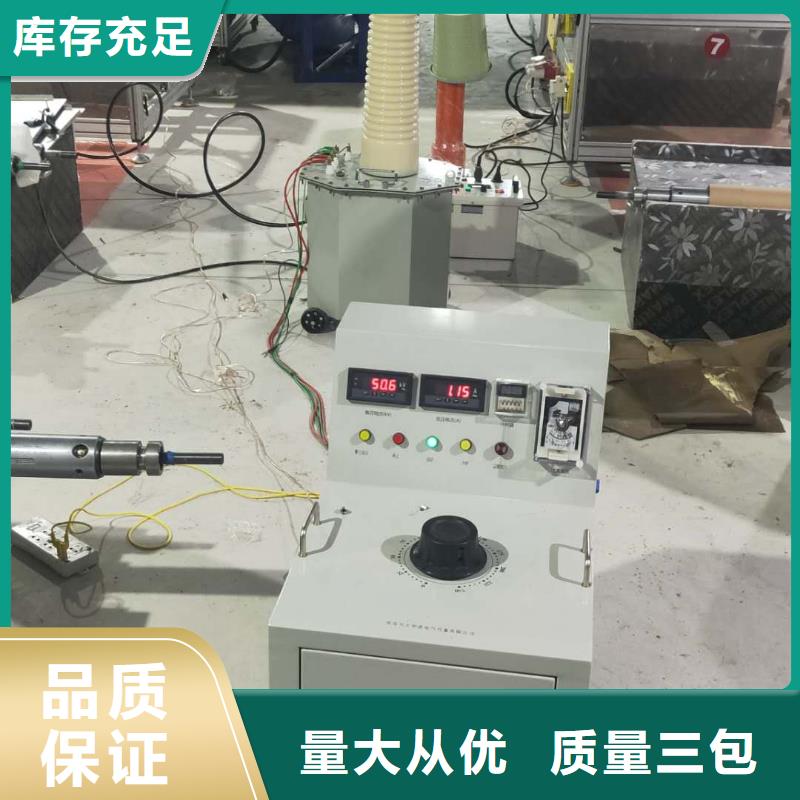

宜賓試驗變壓器使用方法1、單臺使用1.1試驗前，應將試驗變壓器的高壓尾“ ┻ ”端可靠接地，且被試品的容量、輸入電壓、電流；輸出電壓、電流不得起過額定值，否則將危及人身與設備的。1.2操作前必須熟悉試驗變壓器與電源控制箱的電氣原理及使用方法。1.3按接線圖接線。1.4準備工作和措施就緒，空試一次設備。1.5接上被試品。1.6合上電源，控制箱(臺)停止指示燈亮。1.7按下啟動按鈕，啟動指示燈亮，將調壓器回到零位。1.8順時針均勻加壓，注視電壓表到達的階段電壓幅值及被試品情況直至額定試驗電壓。1.9持續規定耐壓時間并注視電流表及被試品。1.10耐壓時間到，注視kV表并迅速將調壓器回零。1.11用放電棒經電阻放電，然后直接接地放電。1.12高壓部分可能被充電部位一一放電，改變或拆除高壓線引線，至此一次(相)試驗終止。2、多臺串激2．1概述我公司設計和生產用多臺干式試驗變壓器串激組合成系列試驗裝置。由于分散組合都能方便使用，可適合現場多種需要。單個元件重量輕，運輸和移動都很方便，使用有較高電壓等級的部門在現場能順利的取得較高的試驗電源。2．2工作原理串激系列高電壓試驗裝置，除電壓的一級試驗變壓器外，都在高壓繞組中串繞激磁繞組，該繞組和后一級試驗變壓器初級繞組參數相同。由控制箱（臺）供給第I級試驗變壓器的初級繞組電源。第I級高壓繞組尾端和外殼接地，首端則和第II級試驗變壓器高壓尾端及外殼連接。由第I級串激抽頭供給第II級低壓繞組的激磁電源，此時第II級試驗變壓器高壓為第I級和第II級輸出電壓的疊加。同理，可疊加第III級。2．3組裝接線2．4串級組合方式2．4．1當兩臺試驗變壓器作串級聯接時，第I臺與第II臺試驗變壓器容量之比為2：1，總容量為第I臺容量，總電壓為兩單臺輸出電壓之和，電流為容量與總電壓之比。例：5kVA/50kV與3kVA/50kV。兩臺串級使用時總容量為5 kVA ，總輸出電壓為100 kV，輸出電流為50mA。

<宜賓>天正華意電氣設備有限公司 工頻交流耐壓試驗成套裝置生產廠家-找天正華意電氣設備有限公司

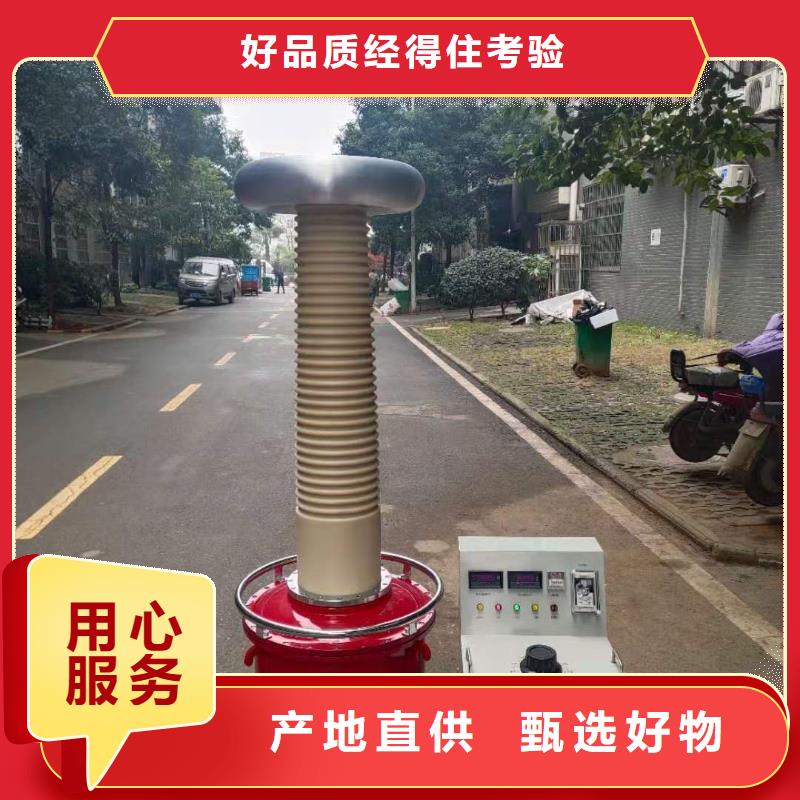

宜賓試驗變壓器干式高壓試驗變壓器一、概述試驗變壓器又稱升壓器，它是發供電設備、各種電工產品及絕緣工具材料抗電強度試驗的必備設備。我公司生產的干式試驗變壓器系列，徹底改變了老式試驗變壓器笨、大、重的落后狀況，且能在裝上我公司配套生產的高壓硅堆后能提供直流高壓試驗電源，配以控制箱（臺）、自動保護微安表、球隙等附屬設備，特別適用于現場測試，使繁重的工作變得方便、迅速、輕松靈活，效率大為提高。因此，深受電力系統和大型廠礦高壓試驗人員的歡迎。二、結構本系列產品，由于在設計構思、材質選擇及工藝流程都是全新的，所以在不降低性能的情況下，盡量減小體積減輕重量。本系列產品，利用先進的生產設備，采用線圈繞組環氧真空澆注及用優質冷軋硅鋼卷繞的CD型鐵芯，有效地削弱了漏磁，做直流耐壓試驗不需外接硅堆，只需將我公司配套的直流高壓硅堆旋裝在高壓端既可得到直流。三、工作原理本系列產品輸入電壓為200V接入配套的控制箱（臺），經自耦調壓器調節輸入電壓至試驗變壓器初級繞組（低壓），利用電磁感應原理，在次級繞組（高壓）按其與初級繞組匝數之比可獲得同等倍數的輸出高壓，從零伏連續可調到額定的值。在作直流耐壓及泄漏電流測試時，只要把高壓硅堆旋裝在高壓輸出端，即可取得直流高壓，其幅值是工頻高壓值的1.414倍。

<宜賓>天正華意電氣設備有限公司 工頻交流耐壓試驗成套裝置生產廠家-找天正華意電氣設備有限公司

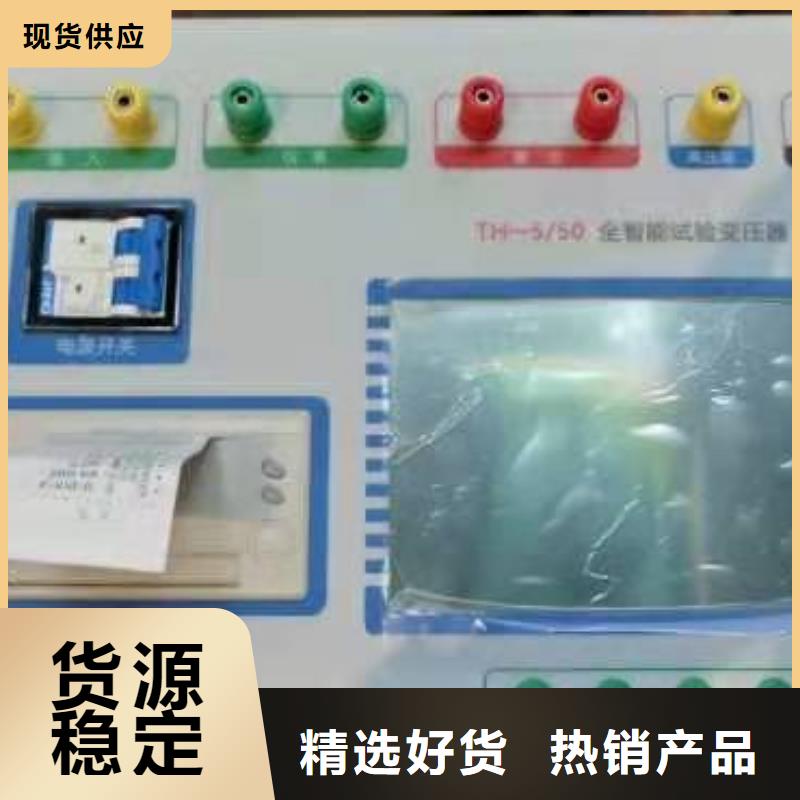

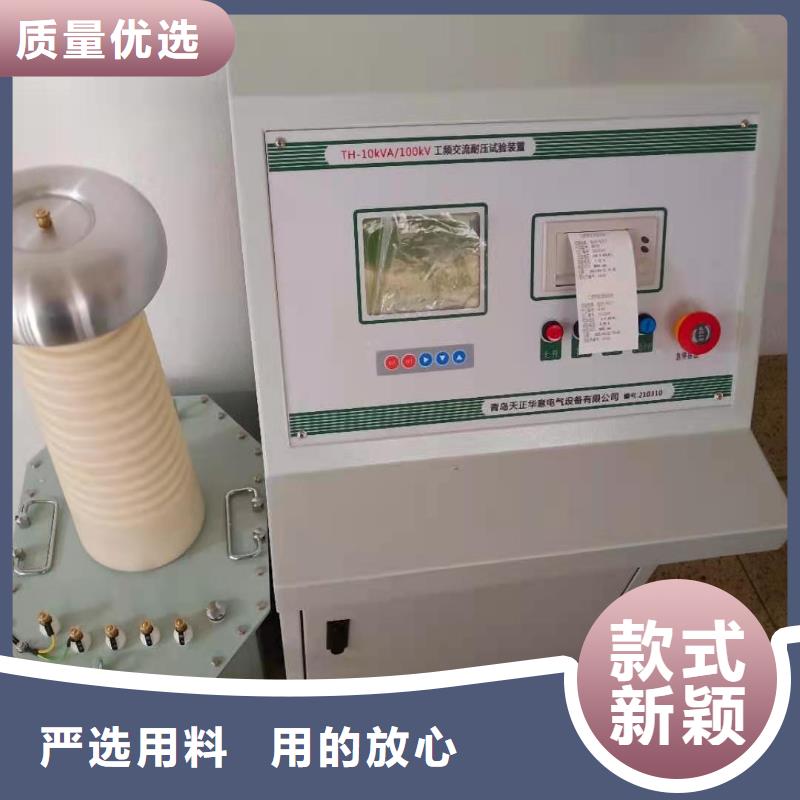

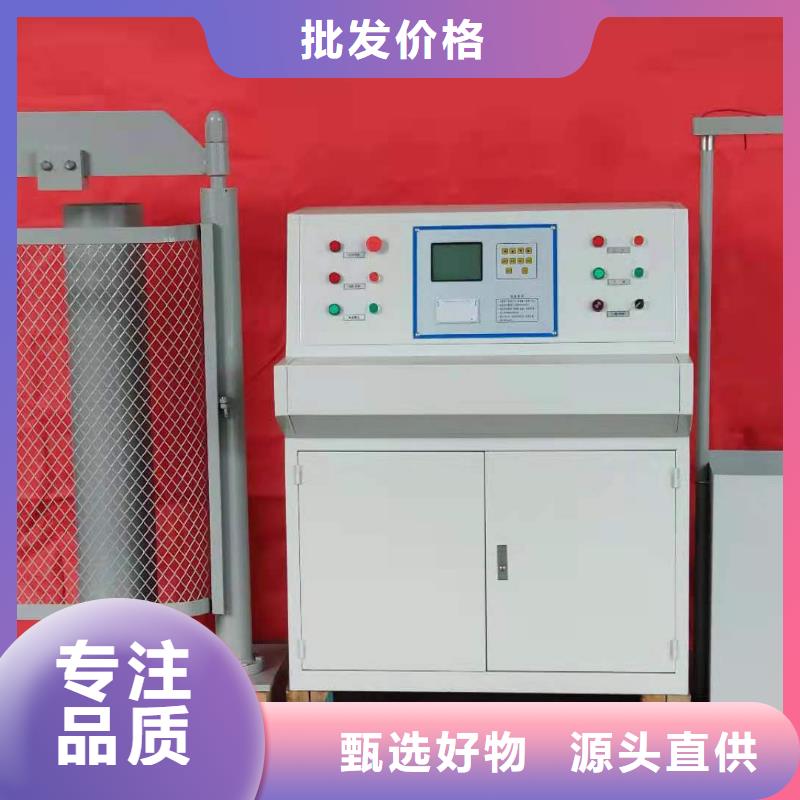

宜賓試驗變壓器主要技術參數● 額定容量：5kVA● 低壓電流： 0 ～ 22.7A● 低壓電壓： 0 ～ 220V● 高壓電流： 0 ～ 100mA● 高壓電壓： 0 ～ 50kV● 儀表電壓： 0 ～ 100V● 電壓測量精度： 0.5 ％FS ±3 字● 電流測量精度： 0.5 ％FS ±3 字● 計時長度： 0 ～ 9999 S(特殊模式可用于長時間工作)● 電源電壓： AC220V ±10％；50Hz±2 Hz● 使用環境：環境溫度 0～50 ℃ 相對濕度 ≤85％RH 注：5kVA及以下容量為箱式結構；5kVA以上，30kVA及以下為臺式結構；30kVA以上，50kVA及以下為柜式結構；5kVA以上，30kVA及以下為臺式結構；50kVA以上為分體式結構。(也可根據用戶要求定制)鍵盤說明圖5-1 按鍵升壓按鈕，手動控制模式時，按↑，高壓電壓將不斷升壓，松開就停止升壓，如果已到上限就不再升壓； 降壓按鈕，手動控制模式時，按↓，高壓電壓將不斷降壓，松開就停止降壓，如果已到下限就不再降壓； 暫停按鈕，當按下此按鈕時，調壓器將停止升壓和降壓。此功能特別適合于自動控制模式，當電壓在自動上升時，按下此按鈕，設備將暫停升壓，再次按此按鈕時，電壓將繼續上升至設定電壓。使用者可靈活使用此按鈕，讓自動控制的過程變得更加完美。手動計時按鈕，當工作于手動模式時，按下此按鈕時，可啟動耐壓計時。圖5-2 操作鍵面板復位鍵： 用于程序清零。功能鍵： 可以確認已變更的設置值；可以按序變換參數設定項。移位鍵： 變更設定時 用于移動被設定位；用于切換電壓值的交、直流顯示方式（在測量狀態）。減少鍵： 變更設定時 用于減少被設定位的數值；用于切換顯示本次測量過程中電壓、電流的峰值（在測量狀態）。增加鍵： 變更設定時 用于增加被設定位的數值；用于峰值保持功能是否啟動（在測量狀態）。

<宜賓>天正華意電氣設備有限公司
工頻交流耐壓試驗成套裝置生產廠家-找天正華意電氣設備有限公司

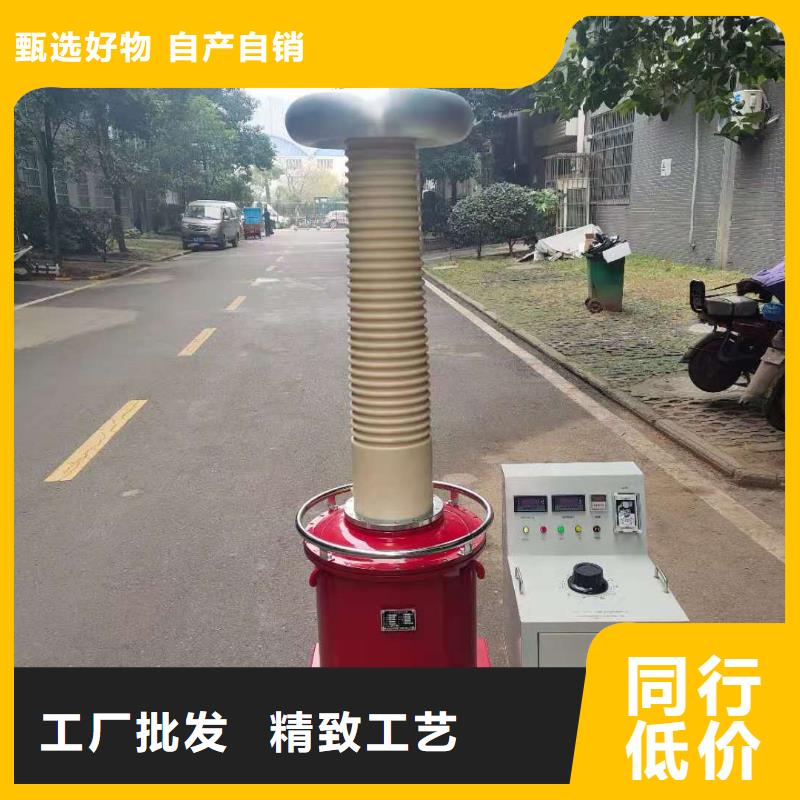

宜賓試驗變壓器干式高壓試驗變壓器一、概述試驗變壓器又稱升壓器，它是發供電設備、各種電工產品及絕緣工具材料抗電強度試驗的必備設備。我公司生產的干式試驗變壓器系列，徹底改變了老式試驗變壓器笨、大、重的落后狀況，且能在裝上我公司配套生產的高壓硅堆后能提供直流高壓試驗電源，配以控制箱（臺）、自動保護微安表、球隙等附屬設備，特別適用于現場測試，使繁重的工作變得方便、迅速、輕松靈活，效率大為提高。因此，深受電力系統和大型廠礦高壓試驗人員的歡迎。二、結構本系列產品，由于在設計構思、材質選擇及工藝流程都是全新的，所以在不降低性能的情況下，盡量減小體積減輕重量。本系列產品，利用先進的生產設備，采用線圈繞組環氧真空澆注及用優質冷軋硅鋼卷繞的CD型鐵芯，有效地削弱了漏磁，做直流耐壓試驗不需外接硅堆，只需將我公司配套的直流高壓硅堆旋裝在高壓端既可得到直流。三、工作原理本系列產品輸入電壓為200V接入配套的控制箱（臺），經自耦調壓器調節輸入電壓至試驗變壓器初級繞組（低壓），利用電磁感應原理，在次級繞組（高壓）按其與初級繞組匝數之比可獲得同等倍數的輸出高壓，從零伏連續可調到額定的值。在作直流耐壓及泄漏電流測試時，只要把高壓硅堆旋裝在高壓輸出端，即可取得直流高壓，其幅值是工頻高壓值的1.414倍。

<宜賓>天正華意電氣設備有限公司

宜賓試驗變壓器參數設置操作步驟步驟1：按設置鍵進入參數設置狀態。窗口1顯示“setup-0”，窗口2顯示“-AC-”，窗口3顯示“XX.XXX”即交流啟動電壓。解釋：按上鍵可改變顯示窗口3的數據，按右移鍵可改變顯示窗口3要設定的位。步驟2：再次按設置鍵。窗口1顯示“setup-1”，窗口2顯示“-DC-”，窗口3顯示“XX.XXX”即直流啟動電壓。解釋：按上鍵可改變顯示窗口3的數據，按右移鍵可改變顯示窗口3要設定的位。步驟3：再次按設置鍵進入通訊地址設置。窗口1顯示“setup-2”，窗口2顯示“ADDR”，窗口3顯示當前值。解釋：按向上鍵可改變顯示窗口3的數據，按右移鍵可改變顯示窗口3要設定的位。有效地址為000-255。步驟4：再次按設置鍵進入通訊速率設置。窗口1顯示“setup-3”，窗口2顯示“BAUD”，窗口3顯示當前值。解釋：按向上鍵可選擇為9600或19200或38400。步驟5：再次按設置鍵進入保存狀態。窗口1顯示“setup-4”，窗口2顯示“SAVE”，窗口3顯示“Y—N”。解釋：按右移鍵可改變顯示窗口3閃爍位。當“Y”閃爍時再次按下設置鍵，儀表將保存本次修改，當“N”閃爍時再次按下設置鍵，儀表將不保存本次修改。另外，儀表進入參數設置后，如果連續1分鐘沒有按鍵，儀表將自動退出，而不保存設置。進入設置后，按鎖定鍵，儀表將退出設置狀態，而不保存設置。二、儀表后面板的接線使用說明:注意不要將高壓引入電流端，應該先接負載再串入電流測試端再返回耐壓儀低端?。?！否則可能損壞校驗裝置！如遇返回端不接地的耐壓儀，并且在測量電流時出現保護管保護現象，請將后面板上電流端的保護管拆下，待測量完畢后重新接上。如果能保證永遠不接錯線，后面板外接保護管可以永遠不接。

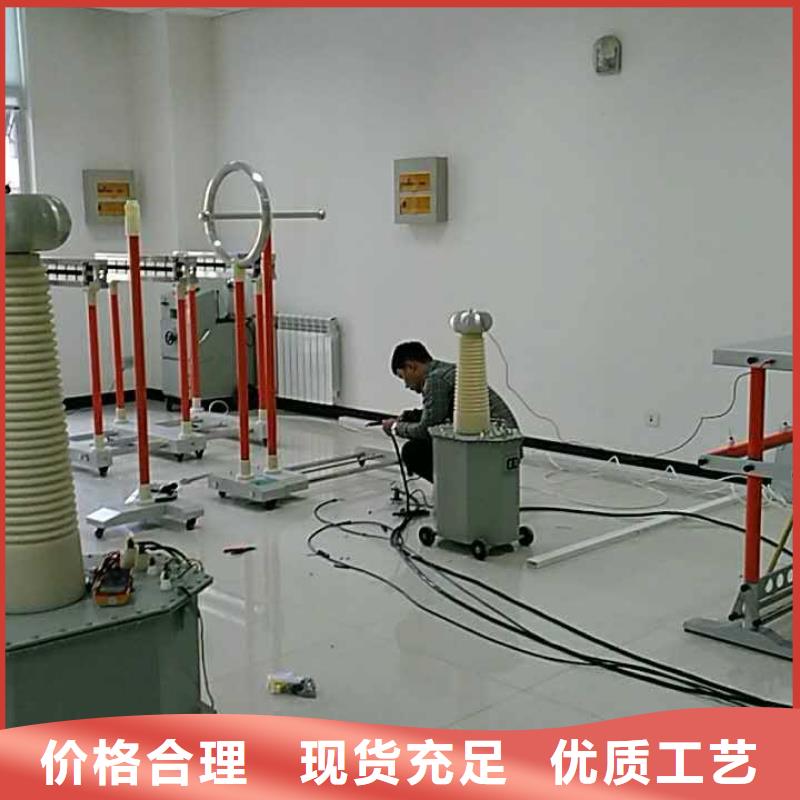

宜賓試驗變壓器當三臺試驗變壓器作串級聯接時，則三臺容量之比為3:2:1，總容量同樣為第I臺容量，總電壓為三臺輸出電壓之和。注：無論兩級串、三級串，輸出電流嚴禁超出一級額定電流。說明：本公司可提供外附整流裝置。在現場可方便獲得直流高壓試驗電源。試驗變壓器高壓尾和測量線圈尾端在內部聯接，使用時第I級高壓尾連同外殼必須良好接地，第II級和第III級連同外殼必須固定電位，因此第II級和第III級外殼電位是U和2U，必須置放在絕緣支架上，并與人保持足夠距離。七、注意事項試驗設備的布置，對人身和周圍要有足夠的距離。盡量避免在人員過道上布置設備及施放高壓試驗引線。試驗現場應安裝圍欄，懸掛“止步！高壓危險”標示。試驗高壓引線要有支撐或牽引絕緣物。每隔一段及電纜另一端應派人看守，防止有人靠近和從底下穿過。直流高壓試驗微安表處在高電位，除有屏蔽盒外，還應有過流自動保護裝置，以防止突發性擊穿短路或放電時表燒壞。工頻耐壓試驗，請注意驗算設備容量是否足夠，并能避免發生諧振。工作地線（高壓尾、穩壓電容末端接地線）與保護地線（控制箱外殼）應予分別可靠接地，試驗中如有電源不規則擺動，必須影響高壓輸出穩定，此時應請電焊等沖擊用電暫停片刻或查找其它原因。試驗工作對氣候（溫度、濕度）的要求符合試驗規程的要求，必須時采取屏蔽措施。試驗過程中如發現電壓表指針擺動大，電流表指示急劇增加或被試品有冒煙、跳火、焦味異常響聲等應立即停止試驗，切斷電源，檢查原因。高壓測試工作要嚴格執行電力部頒發的工作規程的有關規定。八、裝箱清單1、試驗變壓器 1臺2、產品說明書 1本3、試驗報告 1份

工頻交流耐壓試驗成套裝置生產廠家-找天正華意電氣設備有限公司

宜賓試驗變壓器尊敬的顧客感謝您購買本公司的產品。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！免責聲明本手冊依據現有信息制作，其內容如有更改，恕不另行通知。本公司在編寫該手冊的時候已盡努力保證其內容準確可靠，但本公司不對本手冊中的遺漏、不準確或錯誤導致的損失和損害承擔責任。讀者對象本手冊的讀者對象為本測試儀器試驗技術人員，以及配置和此儀器試驗臺的管理員。內容介紹本手冊詳細介紹了產品的安裝、測量、使用、保養等等。慎重保證本公司生產的產品，在發貨之日起一個月內，如產品出現缺陷，實行包換。一年內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其他產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。防止火災或人身傷害：使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。

---
