游動天輪裝置單繩纏繞式游動天輪由天輪、天輪軸、銅瓦、軸承、軸承座組成。和固定天輪相比，游動天輪的結構基本相同，其不同點為： 天輪與天輪軸之間沒有平鍵，而是裝設有銅瓦，銅瓦內孔與天輪軸之間為較大間隙的動配合，并 且設有潤滑油口，以保證天輪可自由地在天輪軸上沿軸向自由游動。機天輪裝置種類： 1 、單繩纏繞式機天輪裝置2 、多繩摩擦式機天輪裝置和導向輪裝置一、單繩纏繞式機天輪裝置單繩纏繞式機天輪安裝在井架的上部平臺上，用來引導鋼絲繩轉向， 規格有： 固定天輪，游動天輪，鑿井天輪。 單繩纏繞式機天輪安裝在井架的***上部(雨棚下面)平臺上，用來引導鋼絲繩轉向。一般天輪有:固定天輪、游動天輪、鑿井天輪幾種。天輪作用：天輪安裝在井架上，作支承、引導鋼絲繩轉向之用。根據元煤炭工業部的標準，天輪可分為三種：井上固定天輪；鑿井及井下固定天輪；游動天輪。直徑為3500mm時，采用模壓焊接結構；直徑小于3000mm時，采用整體鑄鋼結構；直徑為4000mm時，采用模壓鉚接結構。(2)單繩纏繞式天輪規格的確定原則①豎井，使用固定天輪，一般情況下與卷筒直徑相等;②斜井，如果保證鋼絲繩偏角不超過 1.5°，可使用固定天輪。一般情況下可根據繩徑比(卷筒直徑與鋼絲繩直徑比)的要求，確定固定天輪的直徑;③斜井，如果采用固定天輪，鋼絲繩偏角超過1.5°，需采用游動天輪，即天輪可以在天輪軸上沿軸向自由游動，游動距離根據偏角值確定。

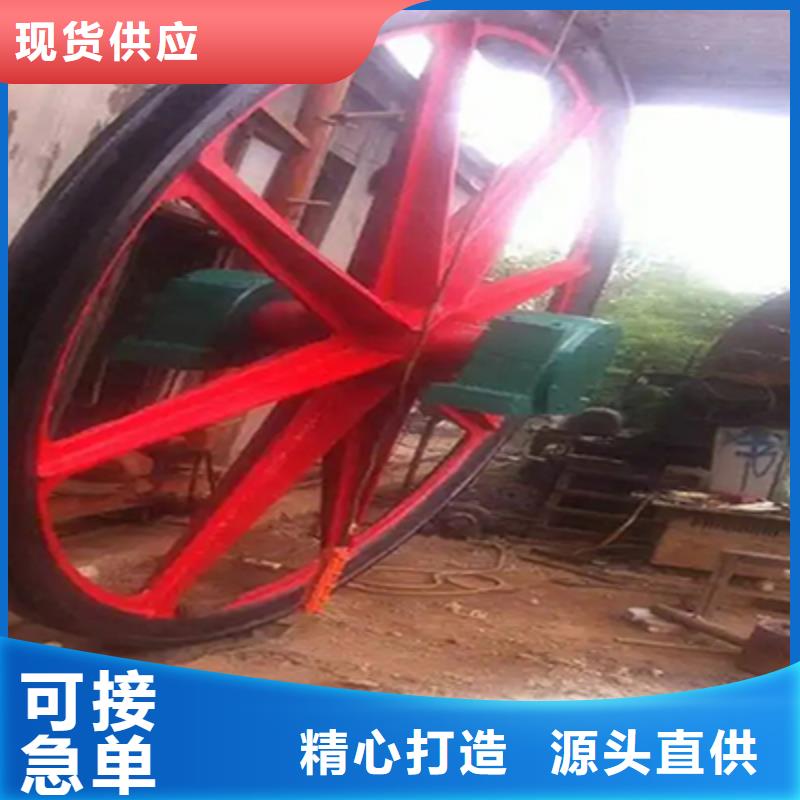

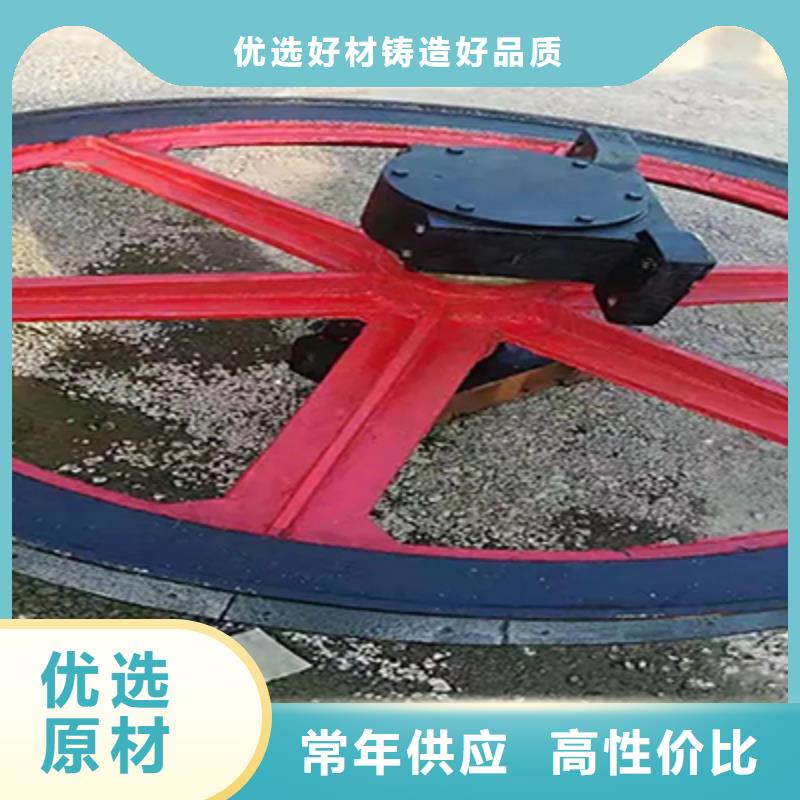

單繩纏繞式機固定天輪由天輪、天輪軸、平鍵、軸承、軸承座組成。天輪一般為鑄焊式結構，輪轂和輪緣為鑄鋼，兩者之間用槽鋼焊接為一體。天 輪整體退火焊接應力，然后進行精加工。輪緣槽內裝有尼龍襯墊（或其它材 料），使鋼絲繩得以保護，以免鋼絲繩與鑄鋼輪緣相摩擦，從而提高鋼絲繩的使 用壽命。襯墊為楔型分體結構，可以方便地安裝在天輪輪槽內，每圈襯墊的一對， 可通過輪緣的缺口安裝到位，然后用螺栓固定的壓塊將一對襯墊壓緊。天輪軸采用優質中碳鍛鋼或優質合金鍛鋼，經過嚴格的超聲波探傷檢查，天 輪軸與天輪的連接部位加工有平鍵槽。平鍵用于固定連接天輪與天輪軸。軸承采用承載力大，維護方便，具有調心性能的雙列向心球面滾子軸承。軸承座采用鑄鋼或鑄鐵，利用螺栓固定在井架上，軸承座兩側編為加工面， 該面與井架上焊接的擋板之間設置有成對楔鐵，可以調整并固定軸承座位置。 wfjx

---
