陽泉礦用鑿井井架、用井架廠家直銷 鑿井井架在鉆井或修井過程中，用于安放天車，暴掛游車、大鉤、吊環、吊卡等機具，以及起下、存放鉆桿、油管及抽油桿的裝置。 對井架的要求是: 1)應有足夠的強度，剛度和整體穩定性，以保證起下一定深度的鉆桿柱，套管或油管柱 2)足夠的工作高度和空間，足夠的鉆臺面積。工作高度大，起下立根長度長，速度快，可節省時間。井架上下底應有必要的尺寸，以安裝天車，并保證起下操作時游動系統設備暢行無阻;便于在鉆臺上布置設備，安放工具，方便工人操作，使司鉆有良好的視野。 3)應保證拆裝方便，，移動迅速。為此，結構應簡單，輕便，并盡可能采用分段或整體運輸，水平安裝及整體起放的安裝移運方法。 礦用井架性能特點： ?1、節約能源變頻器控制電機與傳統控制的電機比較，能源節約是有實際意義的，根據注水量、輸油量需求來供給的電機工況是經濟的運行狀，即可節電48.8%2、運行成本降低傳統電機的運行成本由三項組成：初始采購成本、維護成本和能源成本； ? 2、其中能源成本大約占電機運行成本的77%。通過能源成本降低44.3%，再加上變頻起動后對設備的沖擊減少，維護和維修量也跟隨降低，所以運行成本將大大降低； ? 3、提高壓力控制精度變頻控制系統具有的壓力控制能力。使電機的壓力輸出與系統所需的注水量相匹配。變頻控制電機的輸出量隨著電機轉速的改變而改變。由于變頻控制電機速度的精度提高，所以它可以使管網的系統壓力變化保持在3pisg變化范圍，也是0.2bar范圍內，有效地提高了工況的質量； ? 4、延長電機的使用壽命變頻器從0HZ起動電機，它的起動加速時間可以調整，從而減少起動時對電機的電器部件和機械部件所造成的沖擊，增強系統的可靠性，使電機的使用壽命延長。此外，變頻控制能夠減少機組起動時電流波動，這一波動電流會影響電網和其它設備的用電，變頻器能夠有效的將起動電流的峰值減少到低程度； ? 5、低了電機的噪音根據電機的工況要求，安裝變頻調速后，電機運轉速度明顯減慢，因此有效地降了電機運行時的噪音。 礦用井架結構特征： ? 主要是由：主軸裝置、深度指示器、盤形制動器、齒輪聯軸器、減速機、彈性聯軸器、工作制動器、電動機、液壓站、操作臺、電控等部件組成。
鑿井井架的施工工藝 準備工作 (1)提前做好材料、設備及工器具準備工作。 (2)做好場地物料挪移工作，對影響施工的設施、材料提前清理。 (3)做好施工人員準備工作。 測量放線 測量人員根據設計圖紙要求給出井架中心線，中心線用木樁打入地下，周圍用混凝土澆筑，防止施工過程中移動。技術人員繪制施工圖并貫徹交底。 基礎開挖 (1)開挖范圍 由于現場地形東高西低，井架靠東側兩個基礎位置高干設計場地標高，場地提前已經進行挖填方外理，開挖后的基礎位巖石為強風化角礫巖，而靠西側兩個基礎上部位干，主要由碎石，粘性十組成的松散巖類。故在開挖時東側兩個基礎可按設計開挖西邊兩個基礎為防止開挖過程中周圍土石滾落，基礎上部可根據現場邊坡穩定情況進行放坡。 (2)開挖方式 基礎開挖采用機械挖掘為主，人工挖掘，刷坡為輔。開挖配備采用EX300挖掘機一臺，Z50裝載機輔助裝車，排矸車進行運輸，挖出的土石方運至業主指定位置，開挖方式采用后退式，由前至后一次挖夠深度，如果現場巖石堅硬挖掘困難時，可采用挖掘機破碎錘刷掘，必要時放震動炮處理。 （3）開挖技術要求 ①開挖前用白灰灑出基礎邊線、中線，明確開挖位置及深度，并在施工中隨時檢查。 ②開挖坡度要準確，不得亂挖、超挖。 ③開挖后要經常觀查基礎邊坡變形情況必要時采用打入鋼管、護板、鋼筋網對邊坡進行防護。 ④開挖后及時測量規格尺寸，并對基礎進行修整。 萬豐礦山機械制造有限公司

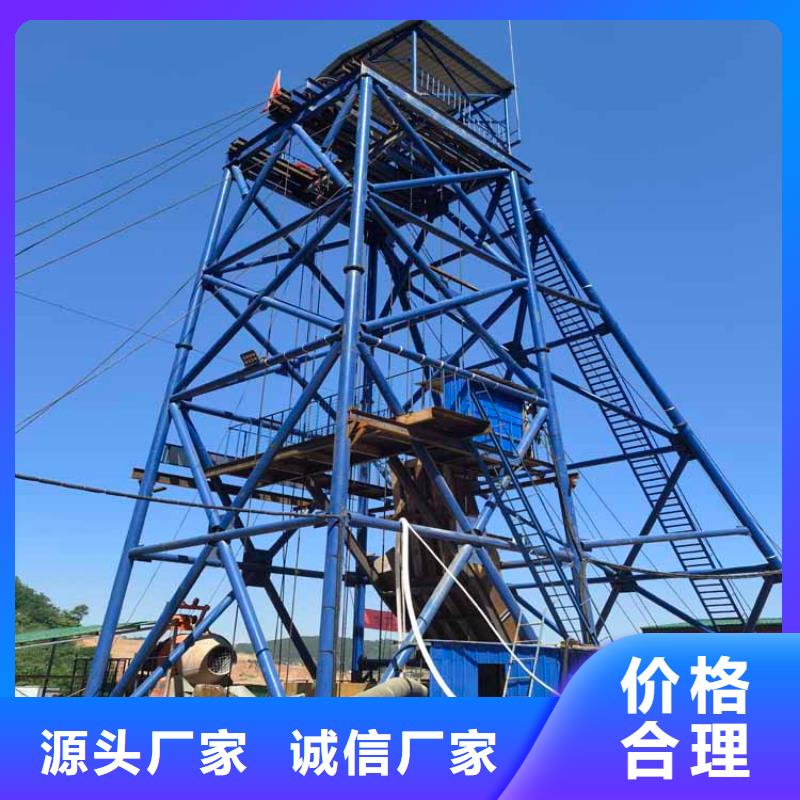

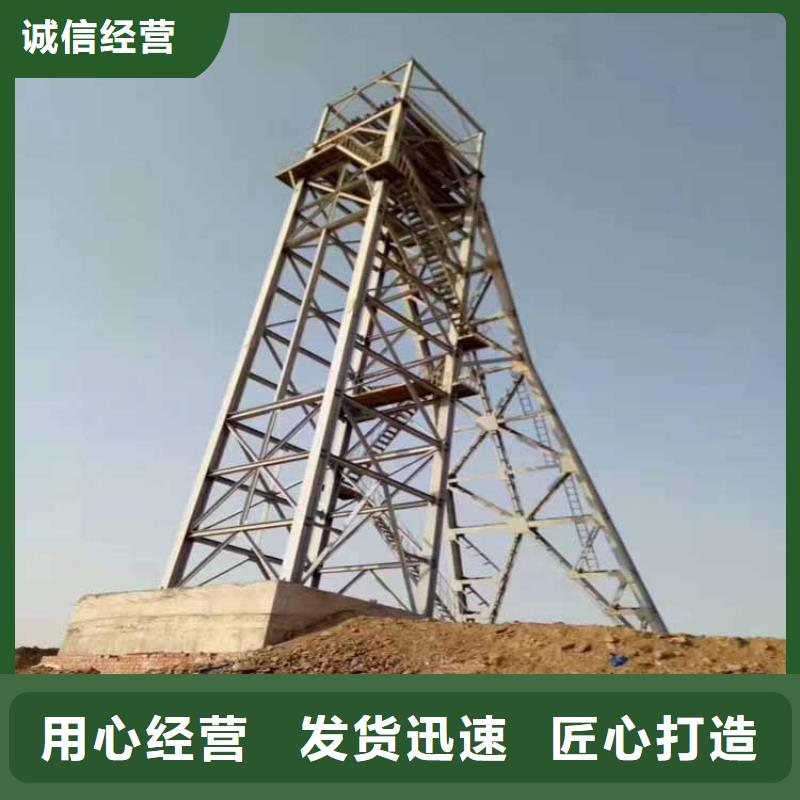

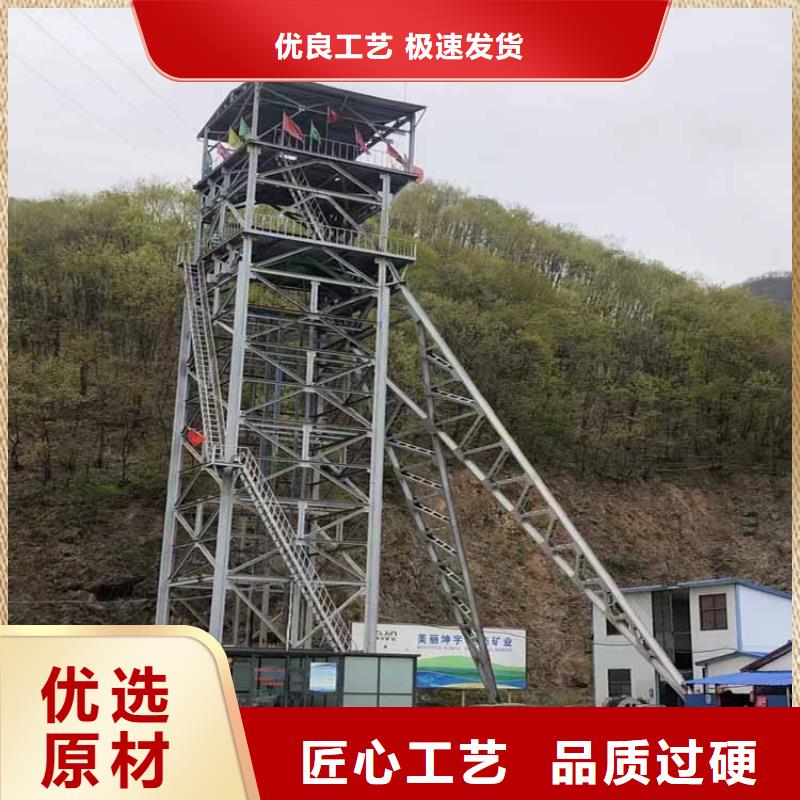

鋼鑿井井架的構造 天輪房天輪房位于井架的頂部，它主要用來安裝和檢修天輪，以及保護天輪平臺，防止雨雪侵襲，因此天輪房上通常還覆以層面部分。在結構上天輪房主要由4根角柱、上部橫梁、交叉連桿及兩條鋼軌起重梁組成。天輪房結構凈高一般取D/2+2m(D為主天輪直徑)，其平面尺寸與天輪平臺相同。天輪房各構件一般采用型鋼，當沒有適合的型鋼時也可以根據設計采用焊接截面，角柱通常采用由兩個角鋼組成的十字形截面上部橫梁采用兩個槽鋼組成的工字形截面;水平交叉連桿可采用單角鋼或兩個角鋼組成的T字形截面;斜撐由于受力較小通常采用單角鋼。主體架主體架主要用來承受天輪平臺的荷載，并將其傳遞給基礎。主體架是一個由4片梯形桁架組成的空間結構，上部用螺栓與天輪平臺的中梁及邊梁連接，下部則立于井架基礎上。主體架沿高度的節間劃分，主要決定于主體架本身和卸矸臺的高度，此外還應盡量沿高度大致相等。這樣可使角柱在各節間的自由長度相等，以便合理選擇角柱截面。主體架的角柱和腹桿，通常采用無縫鋼管，因為主體架的主要構件都是按軸心受壓計算的，而無縫鋼管恰好在各個方向都具有相等的穩定性，能夠充分的發揮鋼材的力學性能。為保證井架單有較好的空間穩定性，在主體架內部受力較大的層水平高度外，設置水平連桿，從而形成一個網格狀結構。水平連桿還可用來支承卸矸臺。為了縮短連桿的跨度和傳遞卸矸臺的荷載，還采用四根斜向拉桿將水平連桿懸吊在主體架的上部第二層的四個角節點上。卸矸臺卸矸臺是用來翻卸矸石的工作平臺，通常布詈在主體架的下部層水平連桿上。根據受力大小它的主梁和次梁可采用工字鋼或槽鋼。梁上設置方木，用U形螺栓卡緊，然后鋪設木板。扶梯扶梯時主體架內上下各平臺之間的聯系部分，通常由3個梯段組成，其中段梯子平臺設在卸矸上。梯梁采用扁鋼，踏步采用圓鋼，扶手和欄桿采用扁鋼或角鋼，梯子平臺采用槽鋼和網紋鋼板 。基礎鑿井井架由干結構型式，較簡單，荷載較小，因此在4個柱腳外各設一個獨立基礎。獨立基礎施工比較簡單，但承載力和整體性較差，各基礎間缺乏聯系，容易使結構產生不均勻沉降。獨立基礎一般設在柱下，常用斷面形式有踏步形、錐形、杯形，鑿井井架基礎采用截錐形，分別支承主體架的。基礎混凝土的強度等級不應低于C20。由于柱腳與地面有一定的傾斜角度，因此基礎頂面應是傾斜的，并與角柱中心線垂直，而基礎底面是水平的。

---
