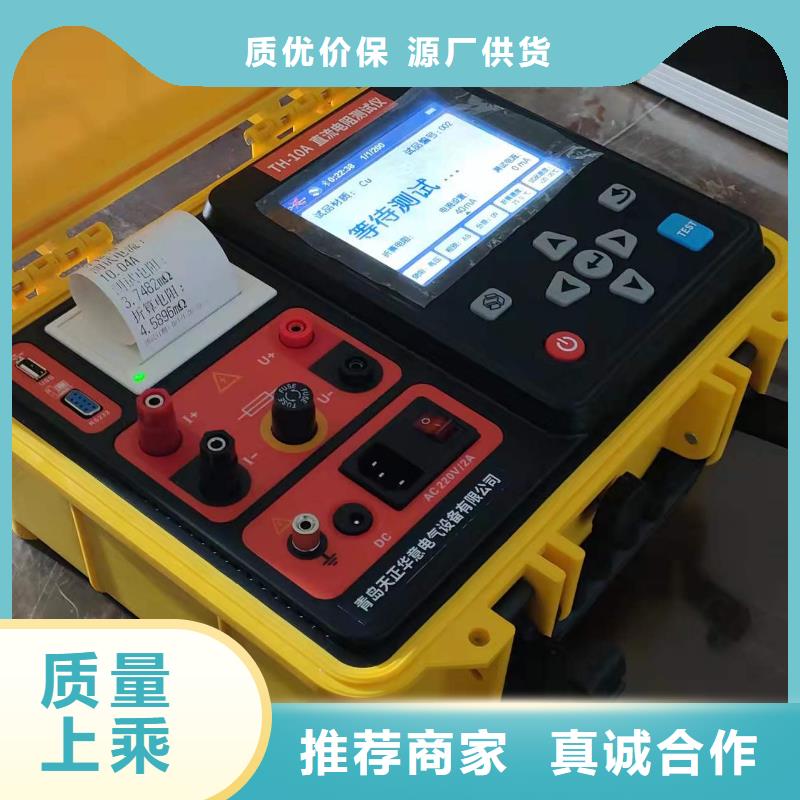

陽江 低歐姆表 款式多樣

陽江變壓器有載開關測試儀自動測試操作流程：⑴ 選擇自動觸發方式觸發方式有兩種：“自動”或“人工”。選擇設定“自動”或“人工”觸發（選擇打√設定），儀器開機后默認為“自動”觸發方式。⑵ 選擇電流輸出量程按第四章的試驗接線方式接線，通常先將測試線鉗插入 “電流輸出1”端子上；當圖八界面提示“電流超量程，請選用輸出2測試”，時，再將測試線鉗插入 “電流輸出2”端子上。⑶ 啟動自動測試（操作步驟） 步：啟動測試：點擊〖測試〗鍵后，即可打測試界面，如圖八所示，軟件開始采集波形，并進入“電流量程自動調整”功能；圖八第二步：電源調節：按下儀器面板上的〖電源啟停〗按鈕，按鈕開關處于按下位置（指示燈亮），再順時鐘旋轉〖電源調節〗旋鈕（將旋鈕順時鐘旋轉到頭），在旋轉調節電流過程中注意觀察界面提示，若界面一直出現“待電流波形穩定后，點擊結束按鈕” ，證明測試電流已調整到 測量范圍。然后點擊“結束”鍵軟件會自動進入鎖存觸發功能。若提示“電流超量程，請選用輸出2測試”，這時按一下〖電源啟停〗按鈕，按鈕開關處于彈起位置（指示燈熄滅），停止電流輸出，再將測試線鉗插入“電流輸出2”端子上，重新按下〖電源啟停〗按鈕（指示燈亮），繼續測試。若提示“請緩慢調節電位器，降低電流”，這時可逆時鐘旋轉〖電源調節〗旋鈕，緩慢降低電流，待提示字符自動消失后可繼續測試。在調節電源過程中，若電流輸出超量限（或電源輸出有短路），電源會自動保護（電源停止輸出），蜂鳴器報警（長響），這時應按一下〖電源啟停〗按鈕，按鈕開關處于彈起位置（指示燈熄滅），并將〖電源調節〗旋鈕逆時鐘旋轉調節到小位置。待檢查接線正常后可重新啟動電源測試。

<陽江>天正華意電氣設備有限公司

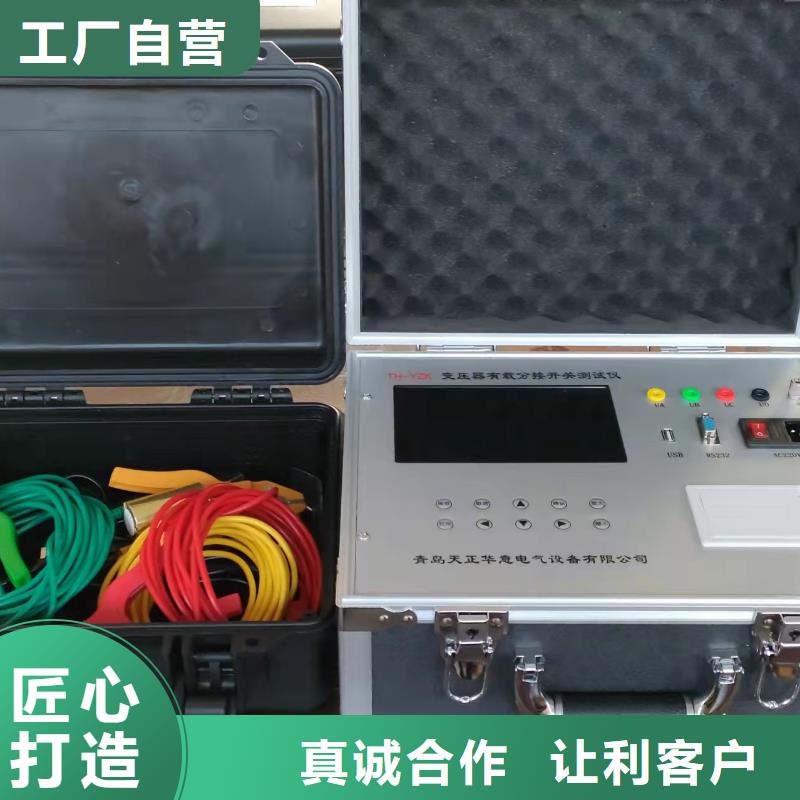

陽江變壓器有載開關測試儀采用交流法與直流法相結合方式解決了分接開關帶繞組狀態下現場試驗問題采用交流法在現場有載分接開關帶繞組狀態下，能真實的測試出有載開關的過度波形，通過對交流波形的解析結果是 性的，不存在無法判讀等技術爭議問題。采用直流法在現場有載分接開關帶繞組狀態下，能真實的測試出有載開關的直流過度電阻，通過驗證現場測試出的過度電阻值與出廠值是一致的，不存在技術差異問題。交流法與直流法相結合方式解決了在現場有載分接開關帶繞組狀態下試驗問題，通過分析測試出的交流過度波形和直流過度電阻值，能準確判斷出開關過渡電阻斷線、觸頭接觸不良、過渡電阻橋接時間超規程要求等設備的隱性缺陷。使用《交直流參數變壓器有載開關現場檢測裝置》在現場測試已積累了豐富的經驗，并已獲取了多臺開關實測事例。《交直流參數變壓器有載開關現場檢測裝置》將成為現場常規測試設備，已得到推廣應用。1.3采用交直流法在現場檢測變壓器有載開關的過度波形有標準依據電力行業新標準對有載分接開關現場試驗項目、試驗方法、缺陷判斷依據做出了明確規定：新標準在4.1 試驗項目、周期及標準，第1項規定：測試項目“測量過渡電阻值”中規定，“電阻值與銘牌值的偏差不大于±10%。”。新標準在4.1 試驗項目、周期及標準，第8項規定：測試項目“測量觸頭變換程序、電流的連續性、三相開斷不同步時間”中規定采用交流方法測量，新標準在4.1 試驗項目、周期及標準，第8項規定：判斷有載分接開關是否良好的標準依據是：“1) 與制造企業技術要求相符； 2) 測試電流無斷續； 3) 三相開斷不同步時間不大于3 ms。”。觀察開關過度波形（即：交流電流測試波形）的連續性，電流波形是連續的，說明開關觸頭接觸良好，若電流波形出現不連續斷點，說明開關存在隱患。新標準在4.1 試驗項目、周期及標準，第8項規定：新標準對交流方法測試周期也作出了明確規定：“1) 交接時；2) 分接開關大修時；3) 隨同變壓器檢修試驗周期”。新標準在“第4章現場測試，第4.1節試驗項目、周期及標準，第1項：測量過渡電阻值周期：“更換過渡電阻時”，也就是說新標準規定測量過渡電阻值只需在“更換過渡電阻時”僅測試一次，以后不要隨同常規檢修測試了，因為從已測試出的交流波形中能明確觀察出過渡電阻的斷開等故障。

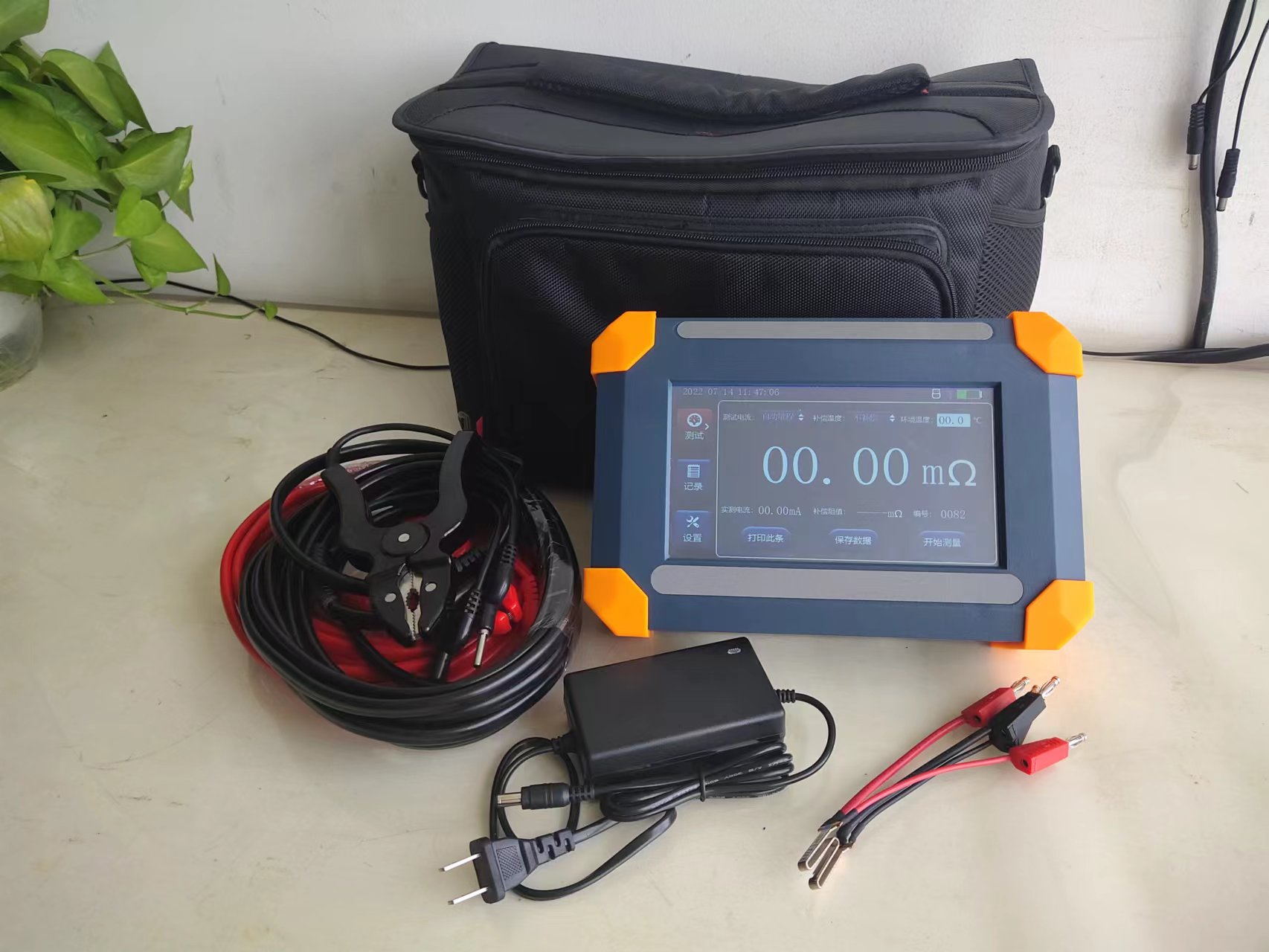

陽江 低歐姆表 款式多樣

陽江變壓器有載開關測試儀波形分析界面波形分析界面如圖9所示，頂部的RaRbRc為過渡電阻（即兩條電阻標尺之間的電阻平均值），每條曲線的右下方顯示的是過渡時間（即兩條時間標尺之間的時間差）。屏幕右側為6個波形分析按鈕。波形分析界面主要是通過改變標尺的位置來分析波形的。在標尺位置改變的同時，相應的過渡電阻和過渡時間值也會改變。共有八組標尺“三相時間”、 “三相電阻”、“A相時間”、“A相電阻”、“B相時間”、“B相電阻”、“C相時間”、“C相電阻”（由如圖所示的‘三相’和‘時間’兩個按鈕來切換），用來分析不同的參數。每組分為”標尺1”“標尺2”兩條標尺以便分析。界面上各個按鈕功能如下：? 三 相 ： 在此按鈕上按確認鍵時按鈕上顯示文字會在“三相”，“A相”，“B相”和“C相”之間循環改變，同時波形顯示區域顯示的標尺也會相應切換。? 阻 值 ： 在此按鈕上按確認鍵時按鈕上顯示文字會在“時間”和“阻值”，之間循環改變。同時波形顯示區域的標尺也會在“時間標尺”和“阻值標尺”之間循環切換。? 標尺1 ：在此按鈕上按確認鍵時會在按鈕會在“按下”和“抬起”兩個狀態之間循環切換。按下狀態時按“↑、↓、←、→”鍵會被響應為標尺1的移動，“↑、↓”為微調（一次1個格），“←、→”為粗調（一次十個格）。標尺移動的同時它所代表的波形參數也會改變。? 標尺2 ：操作方法同“標尺1”。但是操作的標尺是標尺2。

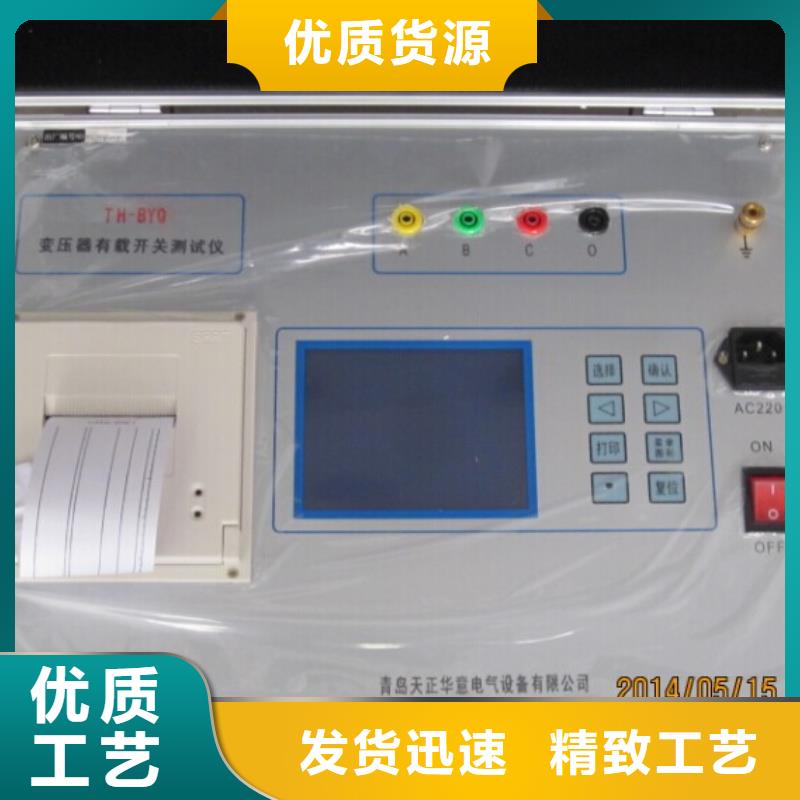

陽江變壓器有載開關測試儀主要技術指標：1. 基本測量精度： 電壓、電流 ±（讀數×0.2%+2字）功率 (0.2≤cosφ≤1) ±（讀數×1.0% +2字） 2．電壓測量范圍： AC 50V ～850V3. 電流測量范圍： AC 0.5A～100A4. 工 作 溫 度： -10℃～40℃ 5. 存 儲 溫 度： -20℃～50℃5. 環 境 濕 度： 10%～85% 6. 外 形 尺 寸: 395×295×175mm7. 重 量: 5kg(不包括測試線)四 、面板及各鍵功能介紹:1. 測試儀面板布局見圖一：圖一2. 各鍵功能如下：1） 選擇鍵：在菜單選擇狀態下用來選擇測試項；在參數輸入狀態下用來改變輸入項。分相測量中，“選擇”鍵用于選擇加壓繞組。 2） “↑” “↓”鍵：在參數輸入狀態用來改變數值大小。3） “←” “→”鍵：在參數輸入狀態和時間校正狀態下用來改變輸入參數位；在分相測試狀態用來顯示三相折算結果。在讀取記錄狀態用來選擇記錄。 4） 確認鍵：在菜單選擇狀態和參數設置狀態用于確認選擇并進入下一界面；在測量狀態鎖屏；在單相測量狀態除鎖屏外還記錄當前顯示電壓、電流和功率等相關數據。5） 返回鍵：按“返回”鍵退出當前界面。6） 存儲鍵：在測量狀態下存儲當前的測試結果及相關信息。7） 打印鍵：在測量狀態下打印顯示屏顯示數據；在瀏覽界面打印瀏覽的數據。 8） 取消鍵：在測試狀態，按“取消”鍵，退出鎖屏狀態重新測試。9） 復位鍵：按“復位”鍵，儀器恢復到初始上電狀態。10）開 關：儀器工作電源開關。 11）U 盤：U盤接口。12）RS232：通訊接口（廠家升級用）。13）各接線端子：用于連接測試線（具體接線使用見后面接線方法）。14）端子：儀器接地端子。 15）打印機：用于打印各種測試數據。16）液晶屏：顯示測試狀態和測試數據。

<陽江>天正華意電氣設備有限公司 陽江 低歐姆表 款式多樣

陽江變壓器有載開關測試儀變壓器短路阻抗、空載、負載、零序阻抗測試及菜單操作方法： (一)接好測試線，打開儀器電源后，顯示界面如圖二：圖二(二)等待3秒進入主菜單界面如圖三：圖三(三) 按“選擇”鍵或“↑” “↓”鍵選擇菜單項，按“確認”鍵進入所選菜單1、短路阻抗的測量在主菜單界面，選擇“短路阻抗”后按“確認”鍵進入短路阻抗菜單選擇界面，如圖四：圖四在此界面下按“選擇”鍵或“↑” “↓”鍵選擇菜單項，按“確認”鍵進入1)三相測試①三相測試是采用三相法直接測量變壓器三相短路阻抗參數，在短路阻抗測量界面下選擇“1、三相測試”，按“確認”鍵進入短路阻抗參數設置界面，如圖五圖五參數說明：額定容量： 是指被測變壓器的額定容量。分接電壓： 是指被測變壓器當前分接位置的額定電壓。 在參數設置界面輸入相關參數后按“確認”鍵，即可進入測量界面

陽江變壓器有載開關測試儀變壓器短路阻抗、空載、負載、零序阻抗測試及菜單操作方法： (一)接好測試線，打開儀器電源后，顯示界面如圖二：圖二(二)等待3秒進入主菜單界面如圖三：圖三(三) 按“選擇”鍵或“↑” “↓”鍵選擇菜單項，按“確認”鍵進入所選菜單1、短路阻抗的測量在主菜單界面，選擇“短路阻抗”后按“確認”鍵進入短路阻抗菜單選擇界面，如圖四：圖四在此界面下按“選擇”鍵或“↑” “↓”鍵選擇菜單項，按“確認”鍵進入1)三相測試①三相測試是采用三相法直接測量變壓器三相短路阻抗參數，在短路阻抗測量界面下選擇“1、三相測試”，按“確認”鍵進入短路阻抗參數設置界面，如圖五圖五參數說明：額定容量： 是指被測變壓器的額定容量。分接電壓： 是指被測變壓器當前分接位置的額定電壓。 在參數設置界面輸入相關參數后按“確認”鍵，即可進入測量界面

陽江變壓器有載開關測試儀開機界面接好線路，打開電源進入開機界面（如圖4）按“↑、↓、←、→” 鍵改變選中項，按“確認”鍵進入選中項，進入“參數設置”界面可以進行參數的設置和修改，進入“數據測試”可以進行過渡電阻和過渡時間的測試；進入“歷史數據”可以查看儀器存儲的歷史數據；進入“系統設置”可以進行時間設置，儀器校準和刪除記錄等。“儀器校準”為出廠前儀器校正所用，設有密碼，用戶請勿使用。圖4 開機界面6.3參數設置界面開機界面進入“參數設置”轉入測量參數設置界面， 如圖5所示。當前選項為“測量電流”按鈕，按“↑、↓、←、→”鍵可以改變當前選項。按下確認鍵選中當前選項，按“↑、↓、←、→”鍵可以改變當前選項值，參數修改完畢后再次按下確認鍵即可退出“參數修改模式”，此時按“↑、↓、←、→”鍵 就又變回切換當前選項。按“取消”轉回到開機界面。參數說明如下：?測量電流：測試過程中儀器輸出的恒定電流。?測量方式：有繞組，即有載分接開關連接在變壓器繞組上；無繞組，則表示單獨的有載分接開關。?測量方向：繞組當前調壓方向，為1時表示正向調壓，為0時表示反向調壓。?分接位置：變壓器當前分接頭位置共1~9個分接位置。?觸發電平：測量過程中檢測到超過此值的電壓跳變時認為分接開關已經動作。即儀器的“靈敏度”，設置太高會造成無法觸發，設置太低容易造成誤觸發。?試品序號：用戶自行定義的分接開關的編號。圖5 參數設置界面6.4數據測試界面開機界面按下“數據測試|”轉到圖6所示數據測試界面。當前選項為“測試”按鈕，按“↑、↓、←、→”鍵可以改變當前選項。按下確認鍵選中當前選項。選中“測試”按鈕后，界面左半部分顯示的是實時測得的儀器接線柱A0、B0、C0之間的電阻（開路狀態下1A為大概24Ω，0.5A為大概48Ω）。測量時應待到此值穩定以后（即繞組充電已飽和 該靜態電阻值很重要，一定要等其穩定，容量越大的變壓器穩定的時間越長， 大概幾十秒，到幾分鐘。）再按下“動作開關”按鈕，同時開始捕捉開關的動作，此時可以動作被測分接開關。測試儀捕捉到開關動作波形后會在界面右半部分顯示動作波形。觸發完成后按下“波形分析”按鈕可進入波形分析界面。

陽江 低歐姆表 款式多樣

陽江變壓器有載開關測試儀移 動 ：在此按鈕上按確認鍵時會在按鈕會在“按下”和“抬起”兩個狀態之間循環切換。按下狀態時按“↑、↓、←、→”鍵會被響應為曲線的的移動，同時頂部顯示出波形的起始位置。? 返 回 ：在此按鈕上按確認鍵時返回到觸發完成界面。鍵盤上各個按鈕功能如下：? 放 大 ：在此按鈕上按確認鍵時對波形進行放大操作。? 縮 小 ：在此按鈕上按確認鍵時對波形進行縮小操作。? 打 印 ：在此按鈕上按確認鍵時打印當前屏幕上顯示的波形、測量參數和已分析的數據結果。如果波形已縮放或移動過當前顯示的不是完整的波形，那打印的也就不是完整的波形。6.6數據管理界面開機界面進入歷史記錄轉入數據管理界面，（如圖10）。在歷史記錄界面按“↑、↓”鍵來選擇記錄，當到達頁首/頁尾時會自動翻到上一頁/下一頁，按“←、→”鍵直接翻頁。按取消鍵返回到開機界面。

---
