| 產品參數 | |
|---|---|
| 產品價格 | 11w |
| 發貨期限 | 含 |
| 供貨總量 | 111 |
| 運費說明 | 11 |
| 品牌 | 重慶水智慧流體設備有限公司 |
| 規格型號 | 根據客戶需求 |
| 用途 | 廣泛 |
性能及特點
疏水自動加壓器（疏水自動泵）是一種新型凝結水輸送裝置，結構簡單，不用電機作動力，自動啟停，運行可靠，使用維修方便。與常規以水泵為動力的凝結水回收裝置相比運行費用低，具有較好的節能效果，值得推廣。
1、疏水自動加壓器以蒸汽或壓縮空氣為動力，無泵無電機，自動運行，只需按下電源開關即可，無需人員看守。
2、疏水自動加壓器可在多種條件下把0℃~170℃的凝結水加壓送回鍋爐房或再利用，大幅度提高回水率和充分利用二次蒸汽。
3、疏水自動加壓器排出的凝結水為壓力滿流，無二次蒸汽。凝水管管徑比汽水混合狀流動的余壓水管管徑小50%，節約管材，減少管道的大氣腐蝕。
4、疏水自動加壓器體積小，重量輕，可分散或集中設置于墻邊、地坑中，土建工程量小，構造簡單，安裝便易。
5、疏水自動加壓器運行中無噪聲，無振動、性能穩定可靠，維護量小。

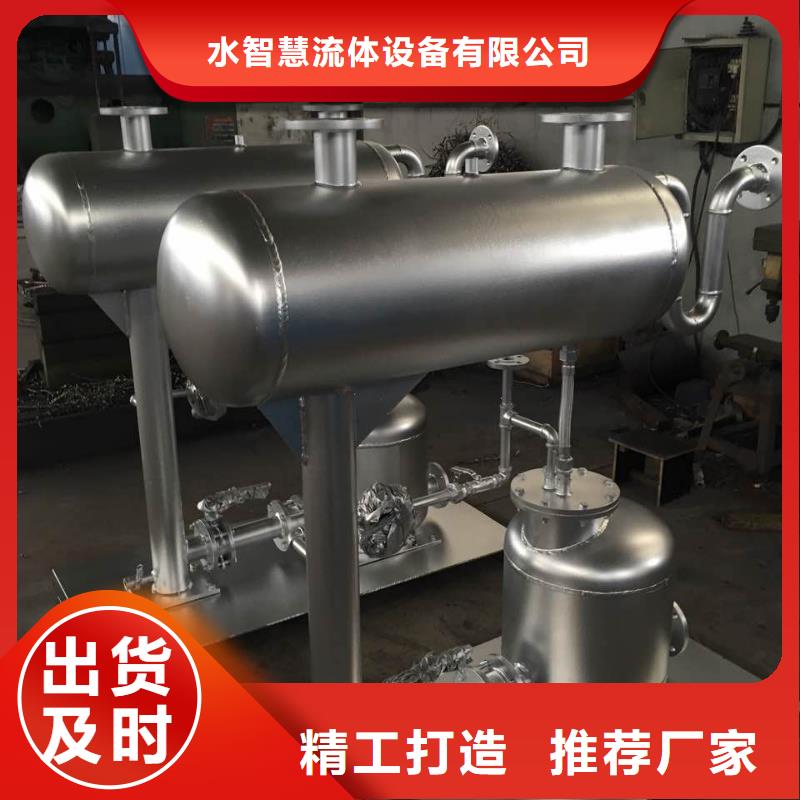

疏水自動加壓器
2結構及工作原理
疏水自動加壓器由水室、加壓室、控制管及控制系統組成。
水 室：用于汽水分離和儲存一部分凝結水，并將凝結水輸送給加壓室。
加壓室：當加壓室裝滿凝結水時，在蒸汽或壓縮空氣作用下將其加壓輸出。
控制管：側裝液位控制顯示器。當液位達到控制器高點時，進氣口打開，隨后排氣口關閉，加壓氣體進入加壓室，凝結水通過止回閥受壓排出；當液位達到控制器低點時，進氣口關閉，隨后排氣口打開，加壓氣體被隔斷，同時加壓室內余氣排出，凝結水受重力作用，從水箱通過止回閥進入加壓室。
控制系統：自動控制、自動運行、無人值守。
3選用方法
1、疏水自動加壓器的加壓汽（氣）體zui大壓力≤1.0 MPa，若壓力超過1.0 MPa，應設減壓裝置。疏水自動加壓器工作壓力0.3～0.6MPa。
2、加壓蒸汽壓力：P1≥P2+0.1 MPa
式中，P1——加壓蒸汽壓力 MPa，P2——排出口壓力 MPa。
3、排出口壓力：P2=0.01（H+h）+Px MPa
式中，H——疏水自動加壓器后管道zui高高度、
h——疏水自動加壓器后管道阻力(mH2O)
P x——儲存輸送回凝結水末端設備（回水箱、給水箱、除氧水箱）的壓力MPa。
式中，h值可由設計決定，也可參考下式計算：h=1.4RL。式中，R為比摩阻，L為管長，1.4為局部阻力系數
現場問題及要求：用戶現場有幾十個車間，多達上千的疏水閥排出冷凝水。改造之前用戶將冷凝水直接排放，造成能源的巨大浪費及環境污染（現場到處是二次蒸汽，俗稱“小白龍”），現場工作環境不理想。
解決方案：工程師根據用戶現場工況及參數要求，為用戶提供了全廠高溫冷凝水閉式回收的方案。由于閉式回收，冷凝水溫度較高（ 約160°C），傳統電泵根本不適合。工程師采用了本公司的機械式冷凝水回收泵對現場所有冷凝水進行集中回收。
后續反饋：全廠高溫高壓的冷凝水量為90T/H左右，年節約能源費用上百萬元以上，節能效果十分明顯。
一、凝結水回收裝置（現在市場）型號：型號共分二種單罐型，其中單罐型又分立式罐、泵，臥式罐、泵(立式單罐雙泵型，適于低壓、回水量小的用戶；臥式罐、雙泵型，適用于低壓、回水量大的用戶) 。雙罐型，適用于各種壓力、水量，用戶范圍較廣。

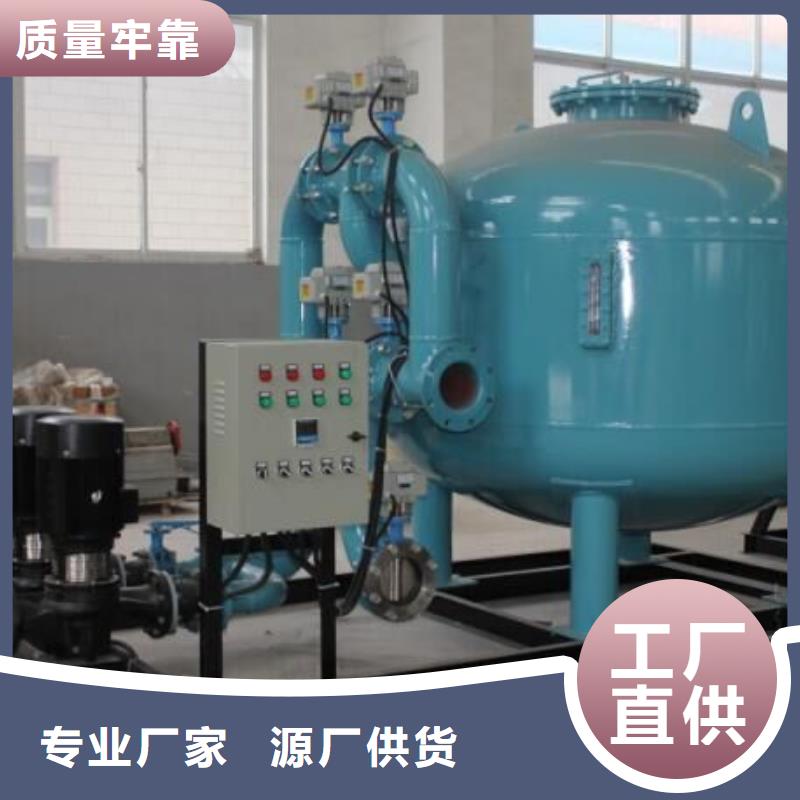

二、凝結水回收裝置實物照片 >>質優蒸汽回收機廠家
三、凝結水回收裝置原理
用戶生產系統運行正常時，蒸汽冷凝水從用熱設備中排出，經專用疏水裝置（疏水閥）、共網裝置等專用疏水裝置通過管道順利引入閃蒸罐，（昊宇凝結水回收裝置還帶有虹吸裝置，保證高溫凝結水完全回收到罐中）。根據用戶的需要可進行二次汽分離利用。分離后的冷凝水被熱泵引入回水罐，經消汽蝕處理后高溫冷凝水被高溫水泵直接送到鍋爐汽包內。回水罐液位和水泵均采用全自動控制，無需專人看管，基本實現鍋爐產多少汽便可回多少水的水—汽平衡（整套凝結水回收裝置系統完全封閉，所以完全避免整個回收過程中跑、冒、滴、漏現象）。系統不會產生氧腐蝕，冷凝水也不會被二次污染。整個回收率過程在密閉狀態下運行。
主營產品 螺旋微泡除污器成熟工藝，品質可鑒，誠信、質量是我們的服務宗旨，真材實料制作而成。多年行業經驗，產品細節讓您選擇水智慧流體設備有限公司(陽江分公司)。
我司實力雄厚，重信用、守合同、保障產品質量，以多種經營特色和薄利多銷的原則，獲得了廣大客戶的信任。
為使本實用新型實施例的目的、技術方案和優點更加清楚，下面將結合本實用新型實施例，對本實用新型實施例中的技術方案進行清楚、完整地描述。基于本實用新型的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
一種凝結水回收裝置，如圖1-2所示：包括底座1，底座1上固定安裝有收集罐一2、收集罐二3、固定架4、固定桿5和固定板6，固定架4設有兩個，兩個固定架4之間固定安裝有氣液分離室7，氣液分離室7側壁上固定連通有進氣管8和出氣管18，氣液分離室7內固定設有橫板9，橫板9與氣液分離室7頂部之間固定設有擋板一10、擋板二11和擋板三12，橫板9底部固定有下水管13和電動推桿一14，電動推桿一14底部固定連接有橫桿15，橫桿15上左右對稱固定安裝有與下水管13配合的塞體16，氣液分離室7底部固定連接有漏斗17，出氣管18內固定設有豎板一19，出氣管18內活動設有海綿層20和豎板二21，豎板一19側壁上固定有伸縮套桿23，伸縮套桿23活動貫穿海綿層20，海綿層20中心固定連接有環體24，環體24與豎板一19之間的伸縮套桿23的側壁上套設有彈簧25，固定板6上固定安裝有電動推桿二27，電動推桿二27端部與豎板二21固定連接。
出氣管18底部也固定連接有漏斗17，出氣管18底部的結構與橫板9的底部結構相同，海綿層20側壁上開設有多個通氣孔一22，伸縮套桿23的一端固定連接在豎板一19側壁上，伸縮套桿23的另一端固定連接在豎板二21側壁上，環體24采用彈性橡膠材料制成，出氣管18頂部連通有蒸汽回流管26，蒸汽回流管26的進口位于海綿層20與豎板二21之間的出氣管18頂壁上，擋板一10、擋板二11和擋板三12上均開設有通孔一28，擋板三12上的通孔一28與擋板一10上的通孔一28設置方式相同，擋板二11上的通孔一28與擋板一10上的通孔一28交錯設置，環體24的內圓直徑大于等于伸縮套桿23的直徑，海綿層20上開設有多個透氣孔二29。
