A-ZF-BPS-ZT型導流式自控調壓防火止回閥采用懸橋式開啟方式，止回閥與吸油煙機通過電子傳感技術聯動；閥門開啟時，閥門蓋板形成導向斗，向上排風引導下部氣體向上自動拔風，閉合時閥體緊貼排氣道管壁，不占用排氣道通風界面，不影響排氣系統的通暢性。閥門密封圈采用柔性結合，提高密封性，并通過電源推拉閥門板操作，避免閥體被油污粘連。防火止回閥采用背投式防火結構，發生火情強制自行閉合。A系列排氣道防串煙、防火的技術特點全部由閥體實現，A-ZF-BPS-ZT型自控調壓式防火止回閥與背投式防火止回閥是關鍵部件，應配套使用。在安裝止回閥時，排氣道開孔尺寸為178(寬)x182(高)。當排氣道有外保護墻時，外保護墻開孔尺寸為250x250。止回閥底板用M4螺絲固定在排氣道上，閥門開口向上，閥體用螺絲固定在底板框上。 吸油煙機電源線應接入止回閥，止回閥周邊50cm范圍內應設電源插座。吸油煙機開啟后，延時約5s后閥門開啟，吸油煙閉后，延時10s后閥門自行關閉。勿在20s內頻繁開關吸油煙機，避免產生誤觸動作。閥體維護保養時，將四周的安裝螺絲或彈簧片拆下即可。當止回閥位于吊頂上方時，必須在吊頂位置設置檢修孔。開孔尺寸應大于250x250?？砂锤鳂菍訅毫臀蜔煓C風壓大小，通過調壓使各樓層均勻排放在閥體進氣口處加階梯式接口件，供大小不同口徑的排氣管接駁。 樓頂煙道拔氣風帽

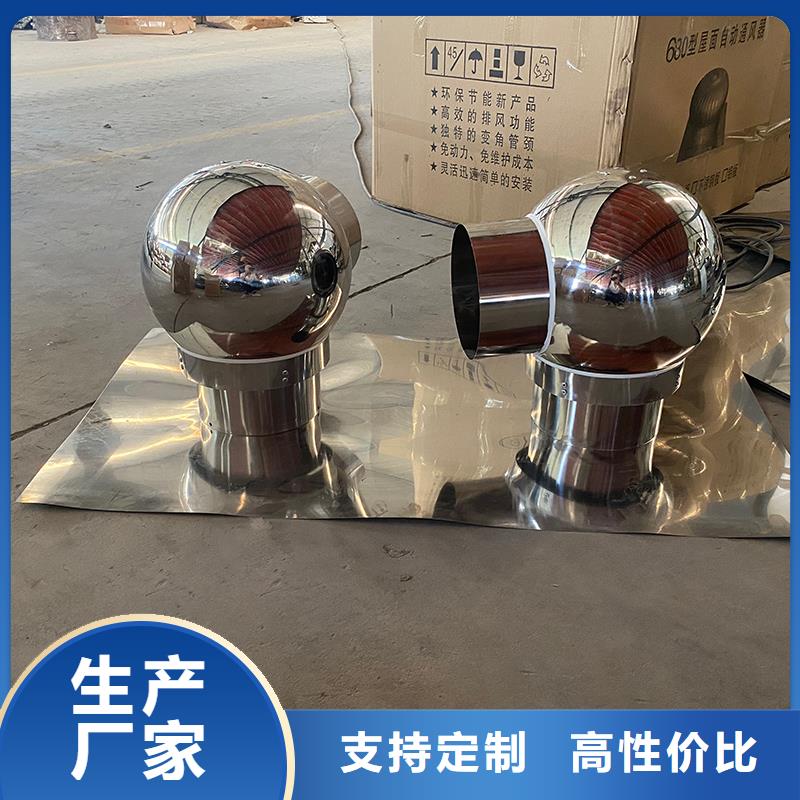

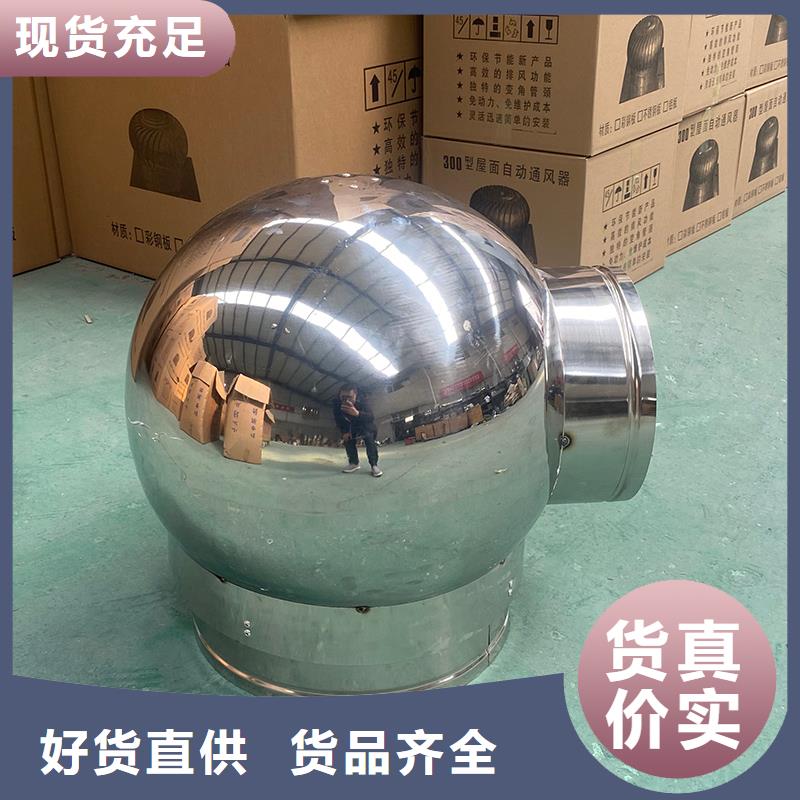

樓頂煙道拔氣風帽，變壓拔氣式防火止回閥是在導流式防火止回閥的基礎上，增加變壓裝置，利用變壓裝置與導流裝置之間的漸變空間形成文丘里效應，從而加速氣體流動，產生拔氣效果。5.1.5屋面風帽根據排氣原理大致可分為直排風帽、附近變壓拔氣風帽、本地無動力風帽、附近動力風帽。主要特點如下: (1)直排風帽是在自然風的作用下，利用風帽頂部蓋板側壁開口等構造，在出氣口產生負壓，使風帽內部氣體加速排出。 (2)變壓拔氣風帽是利用水平的自然風作用在射流板上后轉為向上氣流，并在風帽內部形成負壓，產生拔氣效果使風帽內部氣體加速排出。 (3)無動力風帽是利用自然風驅動風帽葉片旋轉，在風 帽內部形成負壓，從而將排氣道內的氣體排出。(4)動力風帽是利用動力設備在風帽或直接在排氣道屋面出口處制造負壓，促使排氣道內氣體加速排出。5.2質量要求

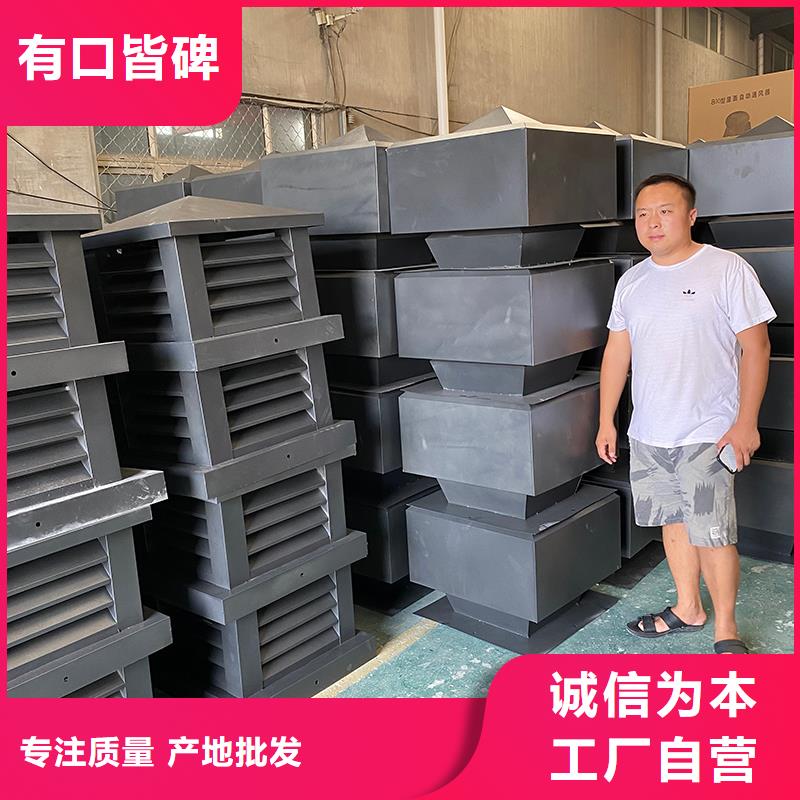

WM表示無動力防風風帽，該風帽采用金屬材料制成，底座為鋼筋混凝土預制板無動為防風風帽具備防倒灌功能，在外界風力的作用下，可產生負壓，對排氣道形成抽力效應，有利于排氣道的排氣。出屋面排氣道圍護部分應根據其高度及厚度由單體設計計算配筋無動力防風風帽應與避雷帶可靠連接。 H系列排氣道系統由風帽、當地排氣管道、防火止回閥和連接件組成。主要 技術特點如下:1.風帽采用負壓式防倒灌風帽，使風帽頂部內產生負壓，防止廢氣滯留，具有防水、附近防倒灌的功能。有一體金屬風帽和混凝土風帽兩種選擇。兩個毗鄰衛生間可共用一個連體風帽。 2.排氣道分為兩節制作，分別為1400mm、當地1500mm和1600mm，可根據層高進行組合。安裝時在管道內壁連接處放置連接件，使兩管道直接對接，既防止管道平移錯位，又保證了管道的密閉性。由于采用兩節制作，因此減輕了管道重量，便于運輸和方便安裝。 3.采用管道外壁吊拉構件來代替傳統的承托件，先進行管道對接安裝再在管道外壁進行吊拉承托，避免了管道與承托件之間接縫處的漏漿、串煙的問題，并能將管道的重量分散到樓板上，避免整體管道下部擠壓造成破壞，保證管道整體的密閉性，減少安裝工序繁瑣，提高安裝效率。 樓頂煙道拔氣風帽
