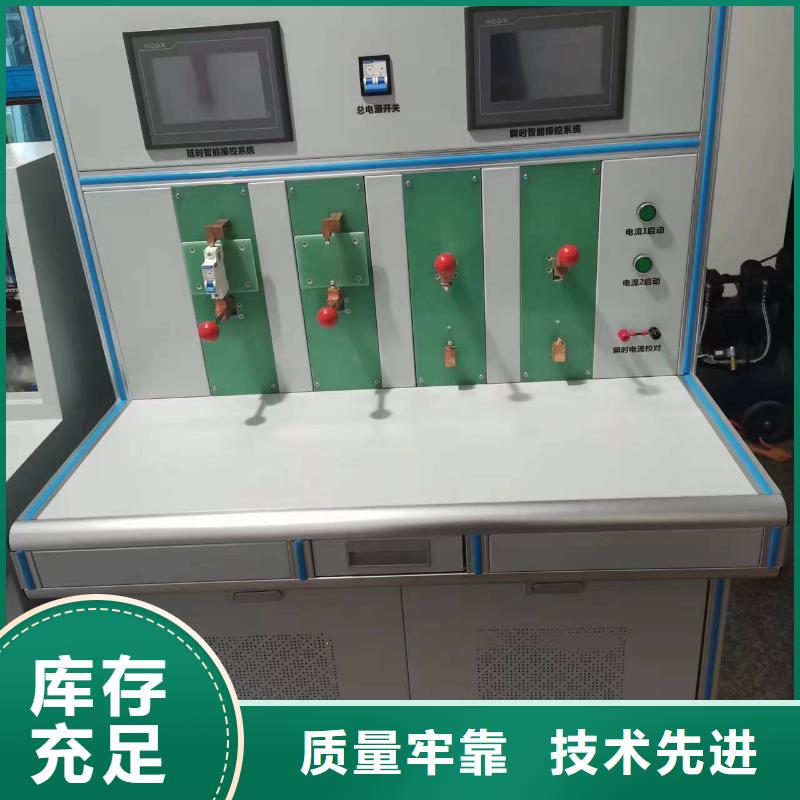

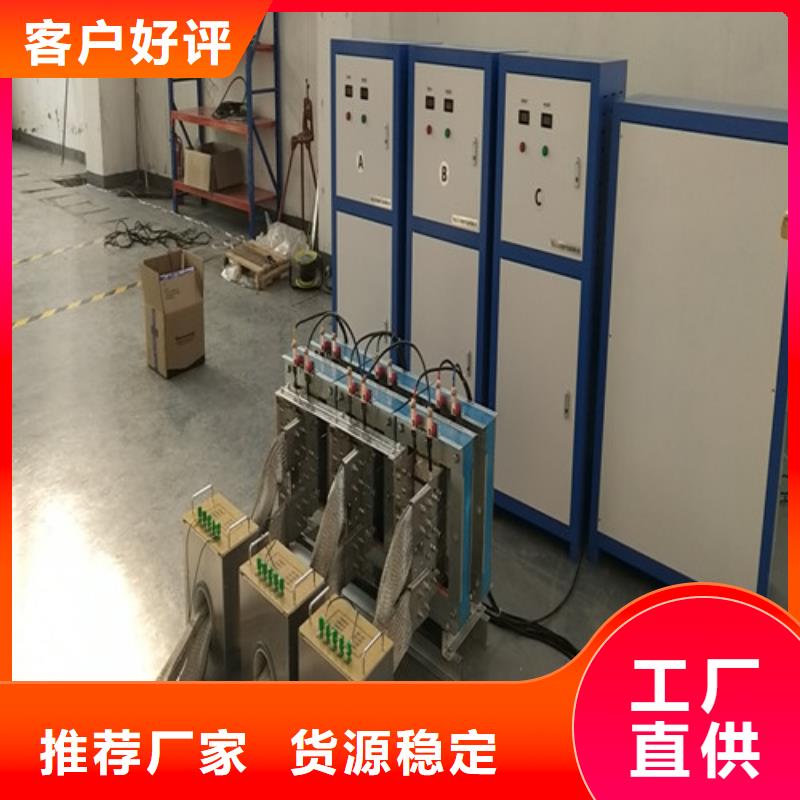

西藏大電流發生器智能型大電流試驗臺一、用途 TH-系列智能三相大電流發生器廣泛應用于發電廠、變配電站、電器制造廠、機電設備生產企業、開關生產廠家及科研院所等部門，是電力、電氣行業在試驗和調試中需要大電流輸出的必需設備。 二、產品簡介 TH系列智能三相大電流發生器是電力、電氣行業在試驗和調試中需要大電流輸出的必需設備，廣泛應用于發電廠、變配電站、電器制造廠、機電設備生產企業、開關生產廠家及科研院所等部門。 TH系列智能三相大電流發生器采用先進的微電子處理技術，配合工業控制計算機，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預，自動化程度高，可靠性好。 三、技術要求 1.運行條件 1.1 周圍空氣溫度 溫度：不高于40℃ 溫度：不低于-10℃ 1.2 海拔高度：1000m以下 1.3 空氣濕度：＋40℃時不超過50％ 1.4 電源電壓：三相四線 AC 380V±10％，50Hz±1Hz 1.5 供電容量：≥150KVA 2.設計、生產執行標準、參考文獻 2.1 JB/T9641—1999 《試驗變壓器》 2.2 GB/T10228—1997 《干式電力變壓器技術參數和要求》 2.3 GB 50054-95 《低壓配電設計規范》2.4 GB 50055-93 《通用用電設備配電設計規范》 2.5 GB/T 63-90 《電力裝置的電測量儀表裝置設計規范》 2.6 GB 6738-86 《電測量指示和記錄儀表及其附件的要求》二、系統基本組成及參數 1.低壓電源分配柜 〖產品外形圖〗 1.1 參考標準： GB 50054-95 《低壓配電設計規范》 GB 50055-93 《通用用電設備配電設計規范》 GB/T 63-90 《電力裝置的電測量儀表裝置設計規范》 1.2 容 量：150KVA 1.3 電 壓：三相四線380V 1.4 電 流：100A 1.5 內置150A/380V手動式智能型斷路器1臺、200/5A、0.5級電流互感器一支、數顯智能電流表各一塊（0.5級） 、過流保護繼電器一塊、數顯智能電壓表一塊（0.5級）及相對應的指示燈等。 1.6 數 量：1臺 1.7 體 積：1200×9201330mm3 1.8 重 量：約120Kg2.大電流發生器

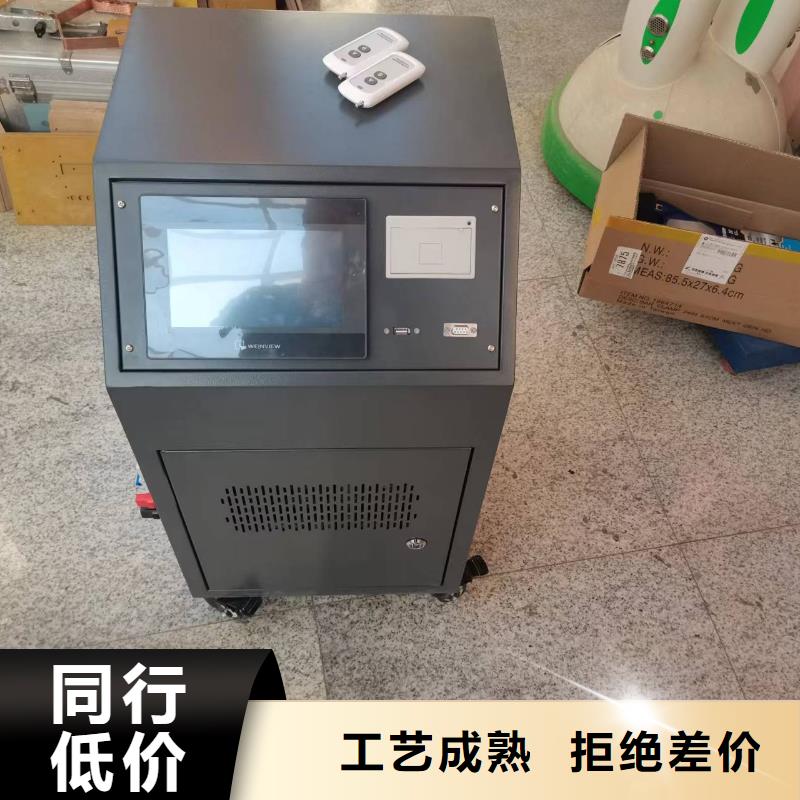

西藏大電流發生器.說明：表內的技術參數為單相大電流發生器的參數，如果需要的是相同型號的三相大電流發生器，則輸出容量都要相應的×3，電源電壓為380V、輸入電源相數為三相四線。四、試驗接線圖1整體式接線圖圖1 接線示意圖2．分體式接線圖圖2 接線示意圖五、面板功能說明圖3打印機打印機是熱敏打印機，當試驗完成后按鍵盤上的“打印”按鈕按印試驗結果RS232RS232是與計算機相連的串口通信接口，是用戶選配接口，本裝置沒有配置這個接口。LCD對比度：因為液晶顯示屏在溫度和光線有所不同時稍有些變化，可能過LCD對比度調節背光到適合亮度。液晶320X240像素點陣白色背光液晶，在強光和陰暗環境下都十分清楚。指示燈： 由啟動燈、零位燈、報警燈三個燈組成，啟動燈和報警燈是高亮七彩燈。操作提示： 有一些簡短的提示語句和安裝接線圖。鍵盤 由上、下、左、右、設置、打印、確定、取消8個鍵組成，是用戶和設備交互的終端。電源開關： 工作電源，帶通電指示燈。六、操作步驟說明（1）開機使用開機處于“歡迎界面”如圖4：圖4 歡迎界面根據鍵盤的示圖5，按上↑、下↓、左←，右→可以切換“自動升流試驗”、“手動升流試驗”或“沖擊速斷試驗”圖5 鍵盤界面選中試驗方式后，按確定可以進入主界面，如圖6:圖6 主界面動態顯示區：一直處于采集信號，顯示輸出電流。結果顯示區：用來顯示試驗結果數據，顯示計時時針、平均輸出電流或輸出電流、耐流時間或沖擊時間等。設置數據區：設置試驗中需要的參數數據目標電流為在自動升流方式下的升流目標值耐流時間為耐流的時間長度，不同試驗啟動計時方式不一樣。電流上限為輸出電流有效值的上限，輸出電流超過電流上限將自動切斷輸出并自動回零。信息顯示區：顯示試驗過程中的試驗狀態和提示信息。試驗操作區：選擇設置、試驗、回零命令。

<西藏>天正華意電氣設備有限公司 西藏大電流試驗裝置-量大價優

西藏大電流發生器 系統設置界面當前溫度：顯示目前溫度傳感器溫度。如果顯示800.0 則說明溫度傳感器故障，或是沒有安裝。報警溫度：當溫度達到該溫度是系統發出報警聲。同時屏幕進行顯示具體那一路溫度報警。停機溫度：當達到停機溫度時。系統發出報警聲，同時且電流輸出。屏幕提示具體那一路溫度報警。一旦停機溫度被執行，需返回主菜單報警，才能重新進行測試。在重新測試前，請做好測試前檢查工作。五、測試舉例1. 多次電流輸出測試1）進入自動測試設置界面2）設置輸出電流100A3）設置輸出時間3分30秒4）設置暫停時間5分0秒5）重復次數3次6）按下 “依據時間重復測試”7）點擊下一步 進入自動測試界面，按下開始按鈕進行測試測試開始后系統，將輸出電流3分30秒，然后中斷輸出，等待4分鐘后重新啟動輸入，如此循環3次后停止。2. 大電流溫升測試。1）設置溫度上限40攝氏度。溫度下限35攝氏度。2）溫度5 溫度6不使用。設置為零度。3）重復次數設置為 1 次。4）輸出電流設置為100A4） 按下“依據溫度重復試驗”按鈕。點擊下一步 進入自動重復試驗界面。按下啟動按鈕，系統自動開始試驗。當達到溫度上限，系統停止輸出。通過查看數據 可以知道允許溫度下的電流值。注1：如果在系統進行測試時安裝溫度傳感器，可能因為插接瞬間的電阻改變導致系統誤報從而引起系統報警或是直接停機導致本次測試失敗。注2：自動測試狀態，理論上講是可以實現完全無人職守化測試，但是限于對外部傳感器的安裝工藝及測溫點的限制，請在測試時至少保證一名工作人員在場。

<西藏>天正華意電氣設備有限公司 西藏大電流試驗裝置-量大價優

西藏大電流發生器技術參數對不同類型的變壓器都有相應的技術要求，可用相應的技術參數表示.如電源變壓器的主要技述參數有：額定功率、額定電壓和電壓比、額定頻率、工作溫度等級、溫升、電壓調整率、絕緣性能和防潮性能，對于一般低頻變壓器的主要技述參數是：變壓比、頻率特性、非線性失真、磁屏蔽和靜電屏蔽、效率等.A.電壓比：變壓器兩組線圈圈數分別為N1和N2，N1為初級，N2為次級.在初級線圈上加一交流電壓，在次級線圈兩端就會產生感應電動勢.當N2＞N1時，其感應電動勢要比初級所加的電壓還要高，這種變壓器稱為升壓變壓器：當N2N1，V2＞V1，該變壓器為升壓變壓器.反之則為降壓變壓器.B.變壓器的效率：在額定功率時，變壓器的輸出功率和輸入功率的比值，叫做變壓器的效率，即η＝(P2÷P1)x式中η為變壓器的效率；P1為輸入功率，P2為輸出功率.當變壓器的輸出功率P2等于輸入功率P1時，效率η等于，變壓器將不產生任何損耗.但實際上這種變壓器是沒有的.變壓器傳輸電能時總要產生損耗，這種損耗主要有銅損和鐵損.銅損是指變壓器線圈電阻所引起的損耗.當電流通過線圈電阻發熱時，一部分電能就轉變為熱能而損耗.由于線圈一般都由帶絕緣的銅線纏繞而成，因此稱為銅損.變壓器的鐵損包括兩個方面.一是磁滯損耗，當交流電流通過變壓器時，通過變壓器硅鋼片的磁力線其方向和大小隨之變化，使得硅鋼片內部分子相互摩擦，放出熱能，從而損耗了一部分電能，這便是磁滯損耗.另一是渦流損耗，當變壓器工作時.鐵芯中有磁力線穿過，在與磁力線垂直的平面上就會產生感應電流，由于此電流自成閉合回路形成環流，且成旋渦狀，故稱為渦流.渦流的存在使鐵芯發熱，消耗能量，這種損耗稱為渦流損耗.變壓器的效率與變壓器的功率等級有密切關系，通常功率越大，損耗與輸出功率就越小，效率也就越高.反之，功率越小，效率也就越低.

<西藏>天正華意電氣設備有限公司
西藏大電流試驗裝置-量大價優

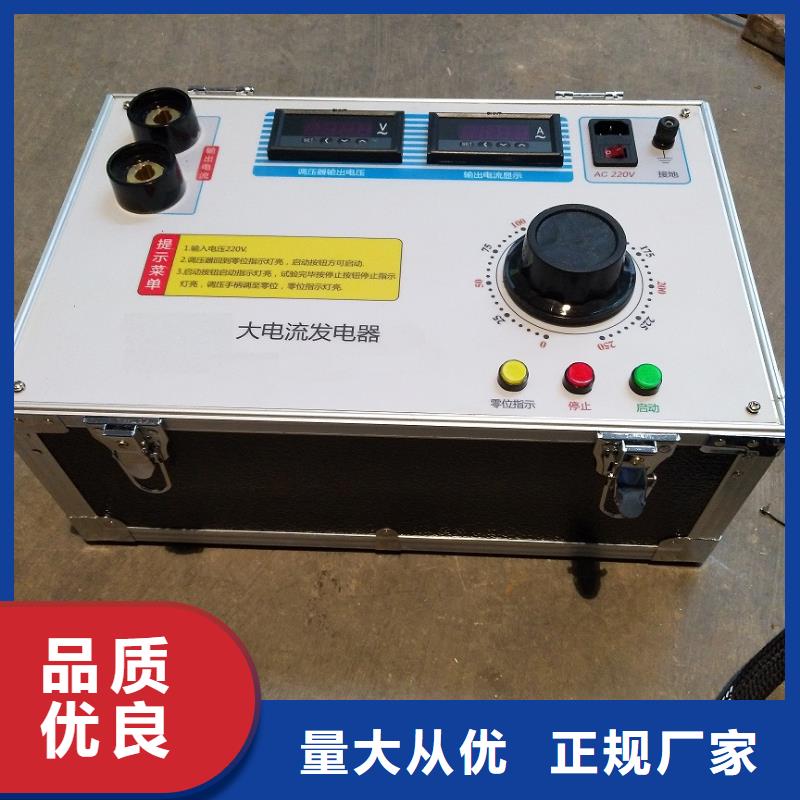

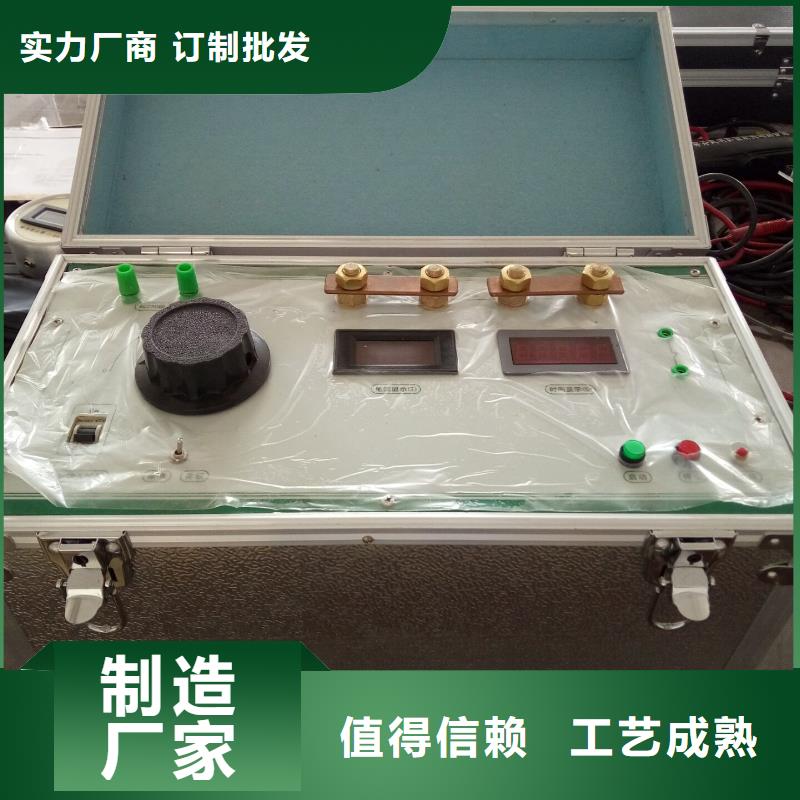

西藏大電流發生器.工作原理由16位單片機運用計算機數字化實時采集方法，通過測量電壓信號幅值，根據電壓比例關系，可推算出高壓測電壓值，通過測量電壓信號幅值與設定電壓值進行比較實現自動計時的功能，根據電流比例關系，可計算出設備輸出的電流大小，通過測量電流／電壓信號幅值與設定值進行比較實現過流保護的功能。四、面板說明1、大電流輸出端子：通過該端子進行電流輸出。顯示屏：電流值、輸出時間在此顯示。電源輸市電AC220V接入端子電源開關：采用空氣開關來控制設備電源。5、操作按鍵：實現人機對話。五、操作說明1.頁面說明1）、進入系統:大電流輸出界面大電流設置界面2）自動測試界面（根據設定值電流自動調節，并自動跟蹤輸出電流無限接近于設定值。從按下啟 動開始計時，到設定輸出時間完畢停止輸出）參數設置2.設定電流輸出自動方式下根據所需要的電流整定值設定電流大小，設置輸出時間，設置好后調壓器會自動調整電流輸出值。3.輸出時間根據實驗要求設置大電流的輸出時間，時間到時儀器自動停止電流輸出4.零位啟動為了保護被試品，升流器應從“0A”開始升流。當調壓器處于零位狀態時，按“啟動”按鈕，接觸器合閘，儀器有輸出，當調壓器處于非零位狀態時，儀器按“合閘”按鈕，儀器無法合閘也沒有輸出。5.電流回路原理六注意事項為了操作人員及儀器的，確保儀器接地良好。試驗準備時接好地線，工作完畢時，拆除接地線。接入儀器的電源要求能承受20A電流沖擊。儀器與試品連接時注意檢查各個接線是否錯誤以免因接線錯誤造成設備損壞。設定過流保護的電流值應不超過儀器額定輸出電流值。在通電情況下，不得插拔任何接線。七、運輸與保養1.運輸本產品運輸時必須進行包裝，包裝箱應用木箱，包裝箱內應墊有泡沫等防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱，倉庫應注意防雨、防塵防機械損傷。儲存儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。放置時不應緊靠地面和墻壁。防潮在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電一次（約二小時），以使潮氣散發，保護電子元器件。防曝曬儀器在室外使用時，盡可能避免或減少陽光對顯示屏的直接曝曬不可以放在特潮濕的倉庫.

<西藏>天正華意電氣設備有限公司

西藏大電流發生器 浸漬材料變壓器繞制好后，還要過 一道工序，就是浸漬絕緣漆，它能增強變壓器的機械強度、提高絕緣性能、延長使用壽命，一般情況下，可采用甲酚清漆作為浸漬材料。升流部分相關特性特點：變壓器的品質好壞對聲音的影響很大，因為變壓器的傳輸能量與鐵芯、線圈密切關聯，其傳遞速率對聲音的影響起決定性作用。像EI型變壓器，人們通常覺得它的中頻比較厚，高頻則比較纖細，為什么呢?因為它的傳輸速度相對比較慢。而環型呢?低頻比較猛，中高頻則又稍弱一點，為什么?因為它傳輸速度比較快，但是如果通過有效的結構改變，你就可以把環型和EI型都做得非常完美，所以關鍵還是要看你怎么做。矽鋼片含硅量的大小對變壓器的質量影響不是很大，而有取向和無取向則和鐵芯的型號有關系。其次，即使是同樣型號的鐵芯如果你工藝處理不好，那品質差別也是很大的，其差別有時甚至高達百分之四五十。好的鐵芯而同樣的材料其熱處理和線卷繞制工藝十分關鍵，良好的熱處理只需很小的10mA激磁電流就能達到15000高斯，而不好的熱處理則可能要50mA的激磁電流才能達到相應的15000高斯，這二者之間的懸殊差別是很大的。從專業的角度來判斷鐵芯的好與不好，主要是通過激磁電流、鐵損耗、飽和參數幾項指標來進行綜合性評價。由于硅鋼在交變磁場中的損耗很小，所以變壓器主要都是采用硅鋼片來作磁性材料。硅鋼片可分為熱軋和冷軋兩類，冷軋硅鋼帶由于具有較高的導磁系數和較低的損耗，因此用來制作變壓器具有體積小、重量輕、效率高的優勢。熱軋硅鋼帶的性能則略遜色于冷軋硅鋼帶。變壓器的漏電感是由未穿過初、次級線圈的磁通產生的，這些磁通穿過空氣而自成閉合磁路。增強變壓器變壓器初、次級間的耦合密度可以減小漏感。

西藏大電流發生器 浸漬材料變壓器繞制好后，還要過 一道工序，就是浸漬絕緣漆，它能增強變壓器的機械強度、提高絕緣性能、延長使用壽命，一般情況下，可采用甲酚清漆作為浸漬材料。升流部分相關特性特點：變壓器的品質好壞對聲音的影響很大，因為變壓器的傳輸能量與鐵芯、線圈密切關聯，其傳遞速率對聲音的影響起決定性作用。像EI型變壓器，人們通常覺得它的中頻比較厚，高頻則比較纖細，為什么呢?因為它的傳輸速度相對比較慢。而環型呢?低頻比較猛，中高頻則又稍弱一點，為什么?因為它傳輸速度比較快，但是如果通過有效的結構改變，你就可以把環型和EI型都做得非常完美，所以關鍵還是要看你怎么做。矽鋼片含硅量的大小對變壓器的質量影響不是很大，而有取向和無取向則和鐵芯的型號有關系。其次，即使是同樣型號的鐵芯如果你工藝處理不好，那品質差別也是很大的，其差別有時甚至高達百分之四五十。好的鐵芯而同樣的材料其熱處理和線卷繞制工藝十分關鍵，良好的熱處理只需很小的10mA激磁電流就能達到15000高斯，而不好的熱處理則可能要50mA的激磁電流才能達到相應的15000高斯，這二者之間的懸殊差別是很大的。從專業的角度來判斷鐵芯的好與不好，主要是通過激磁電流、鐵損耗、飽和參數幾項指標來進行綜合性評價。由于硅鋼在交變磁場中的損耗很小，所以變壓器主要都是采用硅鋼片來作磁性材料。硅鋼片可分為熱軋和冷軋兩類，冷軋硅鋼帶由于具有較高的導磁系數和較低的損耗，因此用來制作變壓器具有體積小、重量輕、效率高的優勢。熱軋硅鋼帶的性能則略遜色于冷軋硅鋼帶。變壓器的漏電感是由未穿過初、次級線圈的磁通產生的，這些磁通穿過空氣而自成閉合磁路。增強變壓器變壓器初、次級間的耦合密度可以減小漏感。

西藏大電流試驗裝置-量大價優

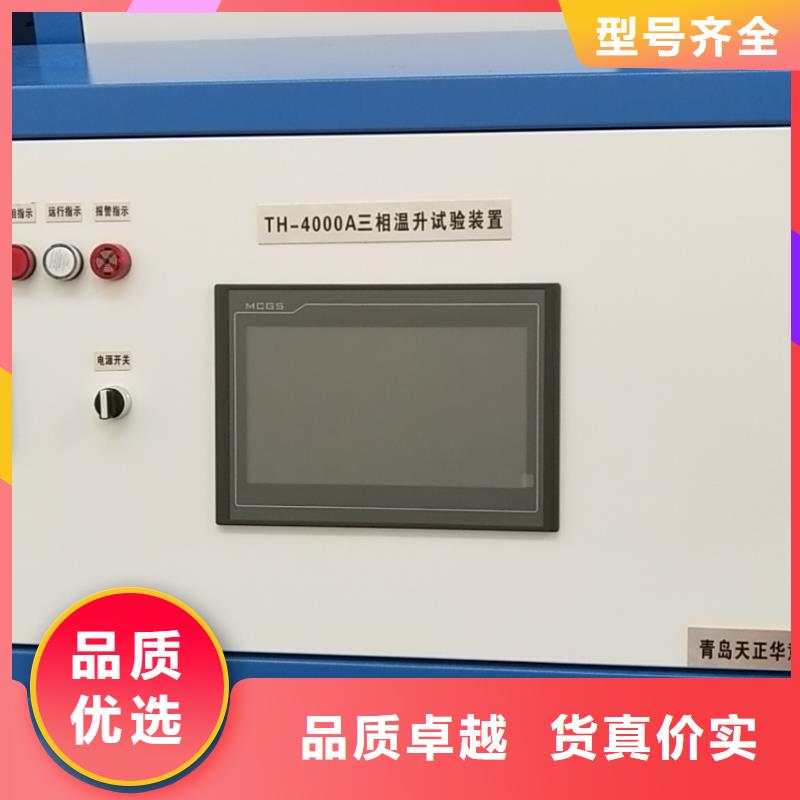

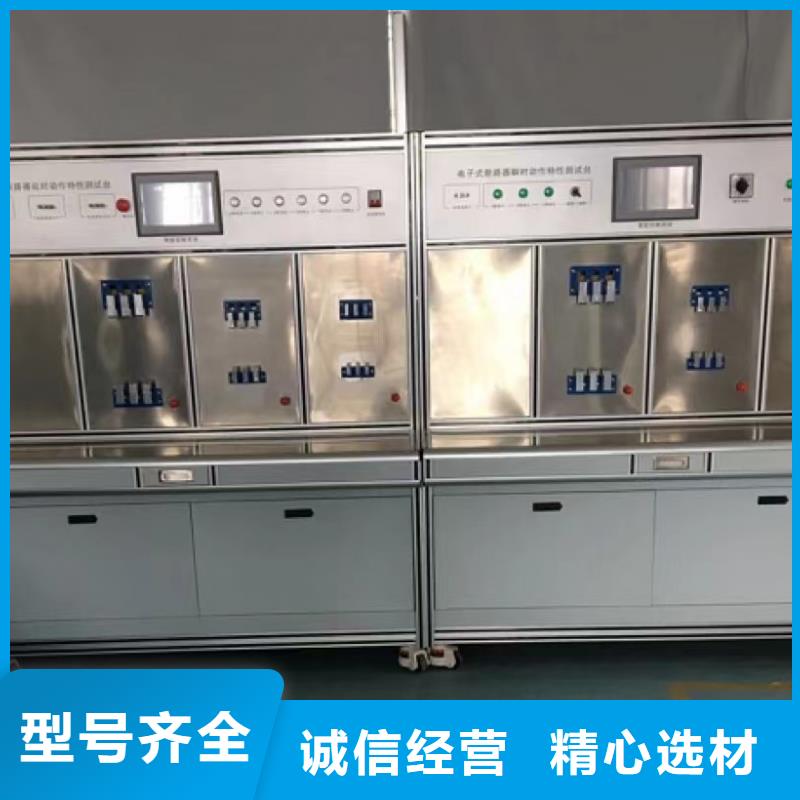

西藏大電流發生器用電設備都有保護裝置，常用的有電動機保護器裝置、電流繼電器、熱繼電器、斷路器。保護電器長期運行某些參數因熱變形、銹蝕、松動長時間過載等原因，會偏離原有整定值，嚴重的還有失靈，不動作的情況。這就失去了保護裝置應有的保護作用。為了解決上述問題，青島天正華意電氣設備有限公司研制生產了系列整定校驗儀器產品大電流發生器4000A-單三相數顯式多功能全自動大電流發生器，以適應發電廠、化工、冶金、煤炭等不同行業、試驗室、車間現場流動使用等不同的測試領域和測試環境中的使用，滿足廣大用戶不同需要。青島天正華意電氣設備有限公司研制的TH-系列數顯式全自動大電流發生器在設計上采用了先進的控制技術，從而使該儀器在使用時操作簡單方便。儀器具有性能可靠穩定、讀數直觀快捷、測試數據的準確性、操作簡單、使用方便等特點。用戶只需接上試驗電纜即可直接進行校驗工作，無需再另配電壓電流調節器、監視電流電壓表、電流電壓變換器及復雜接線。二、主要技術指標1 電源輸入：AC 380/220V 50Hz 三相四線額定功率：3×20KVA儀表等級：0.5級輸出電流： A相：0-4000A B相：0-4000A C相：0-4000A2.可3相同時平衡的輸出0—4000A交流大電流；也可3相分相輸出0—4000A交流大電流（即單相輸出電流），各電流均可平滑平穩連續可調，精度0.5級；輸出電流是標準正弦波，優于電力系統要求指標標準，紋波系數小于0.3％。3. 輸出開口電壓：5V.4.電流精度 ：各電流均可平滑平穩連續可調，精度高于0.5級.電流電壓表顯示為真有效數值，精度高、穩定度高。5.電流波形失真 THD 1％ 設計標準遠遠高于國標＞.6.曲線實時顯示7.絕緣阻抗 20兆歐8.絕緣耐壓 1800/AC 1MIN9.可測被測元件的電流動作時間。并可同步記錄鎖定動作時間。常開、常閉觸點自動判別。

---
