一、高壓負荷開關的用途及作用

高壓負荷開關是一種功能介于高壓斷路器和高壓隔離開關之間的電器，高壓負荷開關常與高壓熔斷器串聯配合使用；用于控制電力變壓器。高壓負荷開關具有簡單的滅弧裝置，因為能通斷一定的負荷電流和過負荷電流。但是它不能斷開短路電流，所以它一般與高壓熔斷器串聯使用，借助熔斷器來進行短路保護。

1.功能

在規定的使用條件下，可以接通和斷開一定容量的空載變壓器（室內315KVA，室外500KVA）；可以接通和斷開一定長度的空載架空線路（室內5KM，室外10KM）；可以接通和斷開一定長度的空載電纜線路。

2.特點

A、可以隔離電源，有明顯的斷開點，多用于固定式高壓設備。

B、沒有滅弧裝置，在合閘狀態下可以通過正常工作電流和短路電路。

負荷開關-限流熔斷器組合電器保護變壓器特性好，但只有兩者配合好才能有效。
  a區域為工作電流范圍。I>InK，InK為組合電器的額定電流。它小于熔斷器的額定電流InHH，這是由于熔斷器安裝時的溫度狀況及熱損耗消散受限制，使組合電器不能承受熔斷器的全部電流。組合電器的額定電流開斷由負荷開關單獨完成。負荷開關三相同時開斷，三相同時熄弧。
  b區域為過負荷范圍InHH<I<3InHH，在此范圍內，熔斷器承受超過額定電流的過電流。約從2InHH起，熔體動作，但熔斷器尚不能熄弧，熔斷器的撞擊器觸發，使負荷開關動作，三相開斷并熄弧。在這里，熔體動作的含義是所有熔體至少在一處開斷。這就是說，在過負荷范圍內，由負荷開關三相開斷并熄弧。
  c區域為轉移電流ITC范圍約從3InHH起，熔斷器動作后亦可熄弧。在三相電路中，三相熔斷器中一相首先動作，觸發撞擊器并熄弧。負荷開關熄滅另兩相中的電流，其他兩相熔斷器可能也動作，但負荷開關有時動作更快，因此，在轉移電流區域，熔斷器與負荷開關配合共同完成開斷任務。轉移電流是負荷開關在各自功率因數下，所能開斷的 電流，它介于5InHH（小型熔斷器）～1.5InHH（大型熔斷器）之間。
  d區域為限流范圍，當故障電流更大時（約從20InHH），熔斷器在電流的 個半波就已經動作，并將故障電流的峰值限制到它的允通電流值ID。這是熔斷器熄滅大于轉移電流ITC的電流，負荷開關在撞擊器作用下雖動作，但不開斷電流。
  因此，只有負荷開關與熔斷器配合得當，組成的組合電器就能夠開斷：負荷開關額定開斷電流的任何負載電流；組合電器額定短路開斷電流的任何過電流。這就是說，負荷開關加熔斷器能承擔工作電流和全短路電路之間的開斷任務。
  

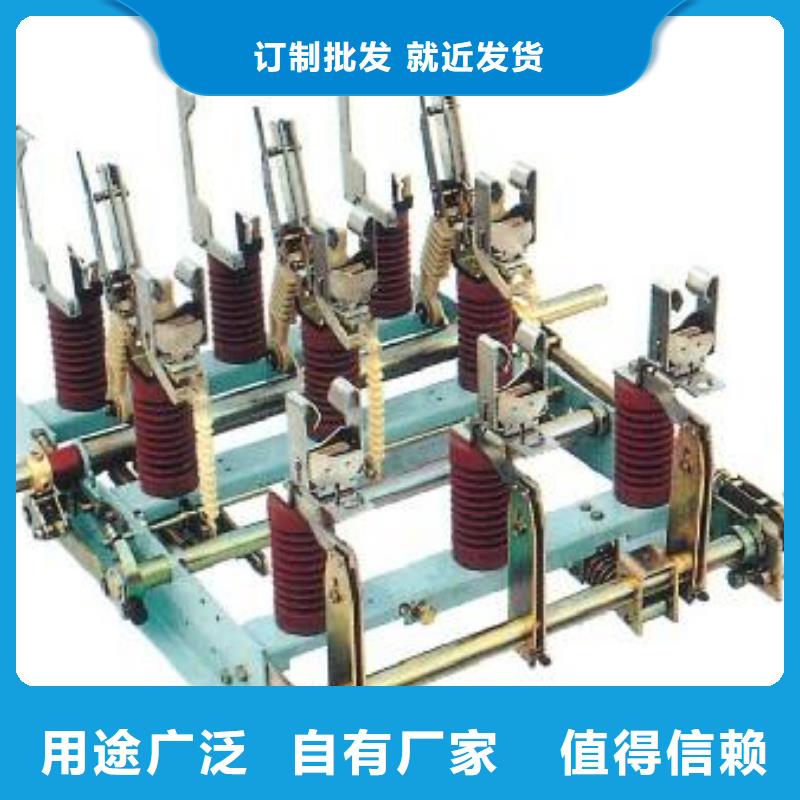

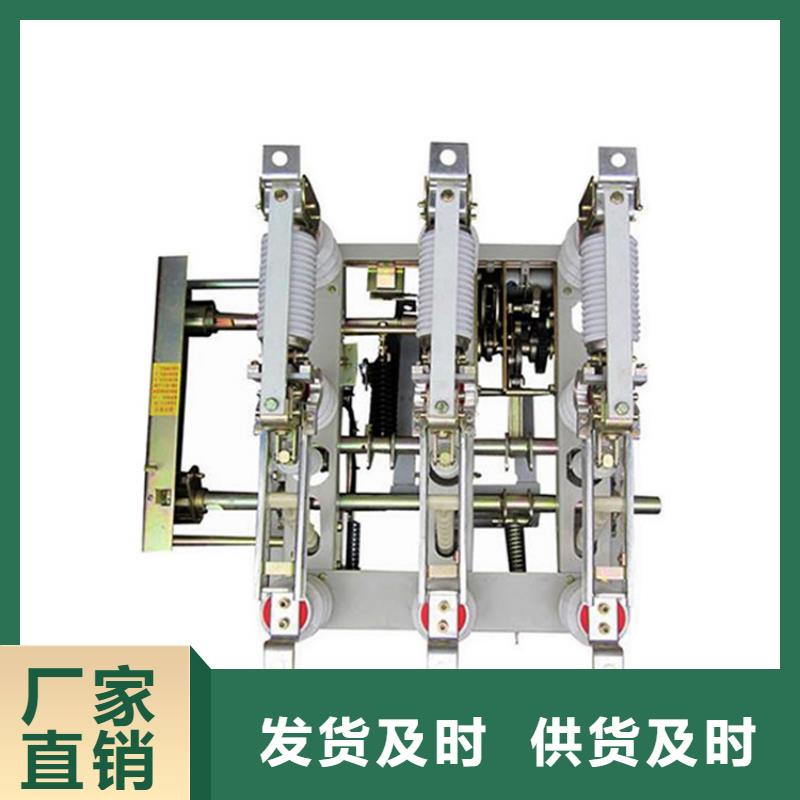

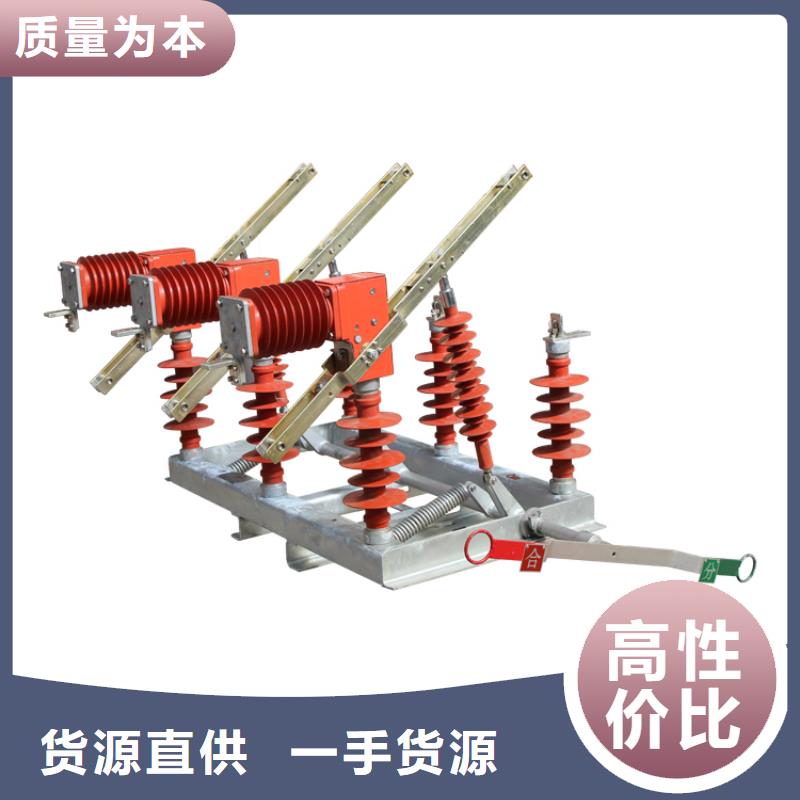

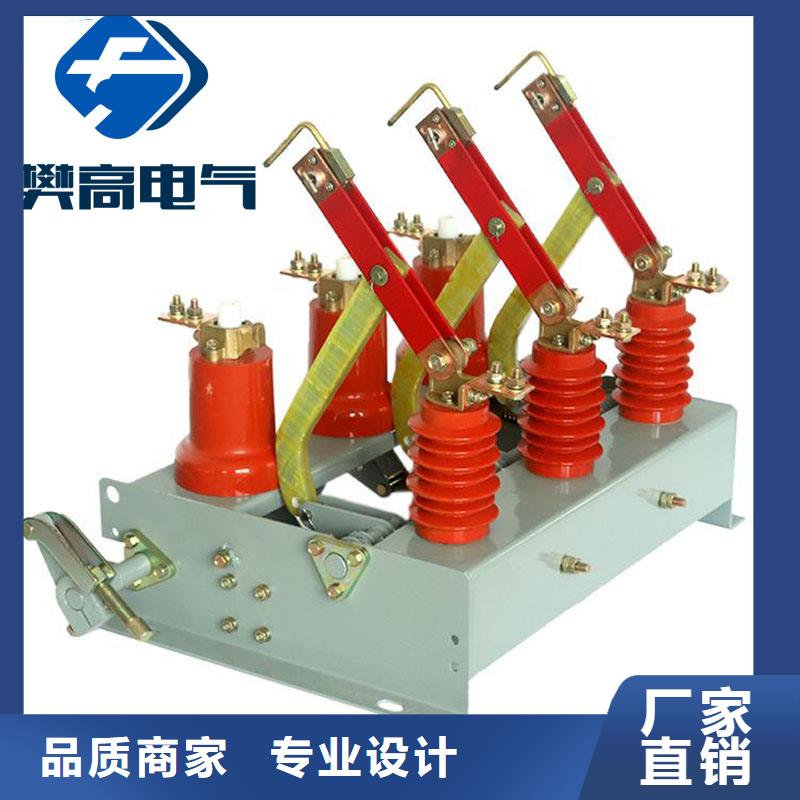

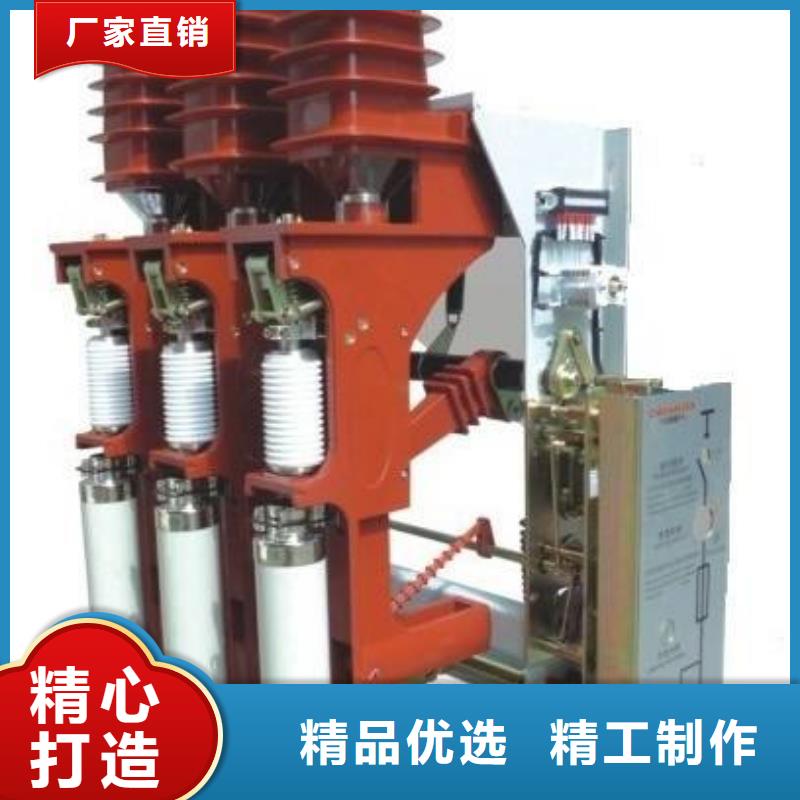

【FKN12-12/630-20】高壓負荷開關是一種功能介于高壓斷路器和高壓隔離開關之間的電器，高壓負荷開關常與高壓熔斷器串聯配合使用；用于控制電力變壓器。高壓負荷開關具有簡單的滅弧裝置，因為能通斷一定的負荷電流和過負荷電流。但是它不能斷開短路電流，所以它一般與高壓熔斷器串聯使用，借助熔斷器來進行短路保護。 【FKN12-12/630-20】負荷開關及組合電器適用于三相交流10KV、50HZ的電力系統中，或與成套配電設備及環網開關柜，組合式變電站等配套使用，廣泛用于域網建設改造工程、工礦企業、高層建筑和公共設施等，可作為環網供電或終端，起著電能的分配、控制和保護的作用。該產品技術性能符合IEC出版物60265-1/FDIS《高壓負荷開關， 部分：額定電壓1KV以上52KV以下的高壓負荷開關》、IEC60420《高壓交流負荷開關-熔斷器組合電器》、GB16926《交流高壓負荷開關-熔斷器組合電器》、GB3804-63KV《交流高壓負荷開關》的規定。 【FKN12-12/630-20】負荷開關具有開斷能力大、可靠、電壽命長、可頻繁操作、結構緊湊、體積小、重量輕、基本不需要維修等優點。具有開斷額定電流、過載電流。可開斷短路電流和防止設備缺相運行能力，開關有明顯可見的隔離斷口，配裝具有關合能力的接地開關電動彈簧機構，能夠遠動遠控。 二 【FKN12-12/630-20】FKN12-12開關特點 A、可以隔離電源，有明顯的斷開點，多用于固定式高壓設備。 B、具有滅弧裝置和一定的分合閘速度，在合閘狀態下可以通過正常工作電流和規定的短路電路。 C、嚴禁帶負荷接通和斷開電路，常與高壓熔斷器串連使用。（功能接近于高壓斷路器，可以簡化配電裝置及繼電保護，降低設備費用） 注意事項 A、垂直安裝，開關框架、合閘機構、電纜外皮、保護鋼管均應可靠接地（不能串聯接地）。 B、運行前應進行數次空載分、合閘操作，各轉動部分無卡阻，合閘到位，分閘后有足夠的距離。 C、與負荷開關串聯使用的熔斷器熔體應選配得當，即應使故障電流大于負荷開關的開斷能力時保證熔體先熔斷，然后負荷開關才能分閘。 D、 合閘時接觸良好，連接部無過熱現象，巡檢時應注意檢查瓷瓶臟污、裂紋、掉瓷、閃爍放電現象；開關上不能用水沖（戶內型）。（一臺高壓柜控制一臺變壓器時，更換熔斷器 將該回路高壓柜停運。） 三 型號含義 F K R N 12-12 D/ T-630-20 | | | | | | | | | |__________額定短路開斷電流(KA) | | | | | | | | |____________ 熔斷器額定電流(A) | | | | | | | |______________ 彈操機構 | | | | | | |_________________ 接地開關(可選) | | | | | |____________________額定電壓(KV) | | | | |______________________設計序號 | | | |_________________________戶內 | | |____________________________熔斷器 | |______________________________ 空氣介質 |_________________________________負荷開關

 真空斷路器：真空斷路器它不僅可以切斷或閉合高壓電路中的空載電流和 負荷電流，而且當系統發生故障時通過繼電器保護裝置的作用，切斷過負荷電流和短路電流，它具有相當完善的滅弧結構和足夠的斷流能力，可分為：油斷路器（多油斷路器、少油斷路器）、六氟化硫斷路器（SF6斷路器）、真空斷路器、壓縮空氣斷路器等。

高壓負荷開關：高壓負荷開關是一種功能介于高壓斷路器和高壓隔離開關之間的電器，高壓負荷開關常與高壓熔斷器串聯配合使用；用于控制電力變壓器。高壓負荷開關具有簡單的滅弧裝置，因為能通斷一定的負荷電流和過負荷電流。但是它不能斷開短路電流，所以它一般與高壓熔斷器串聯使用，借助熔斷器來進行短路保護。

---
