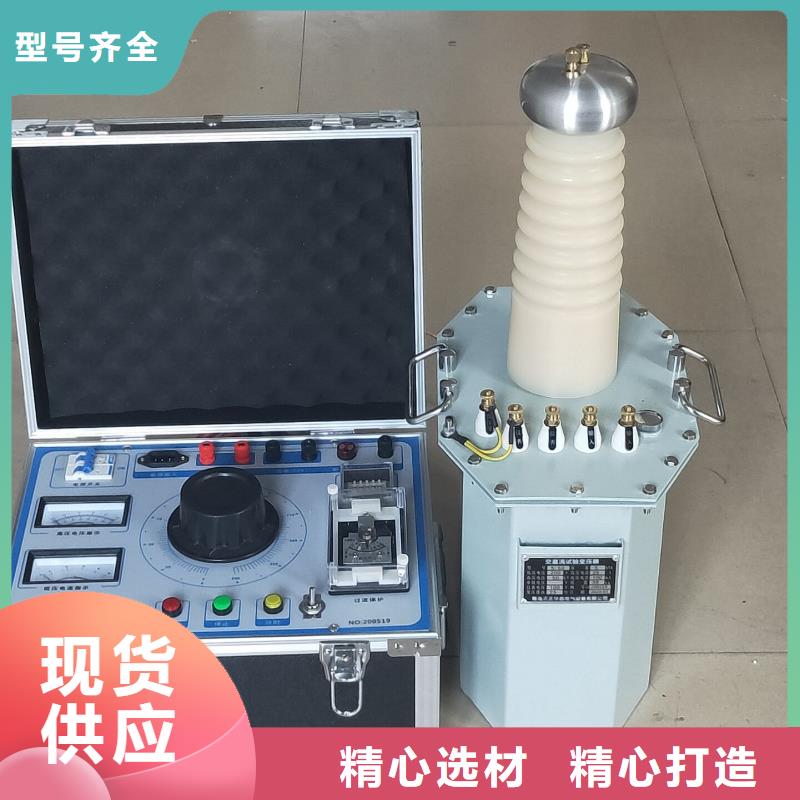

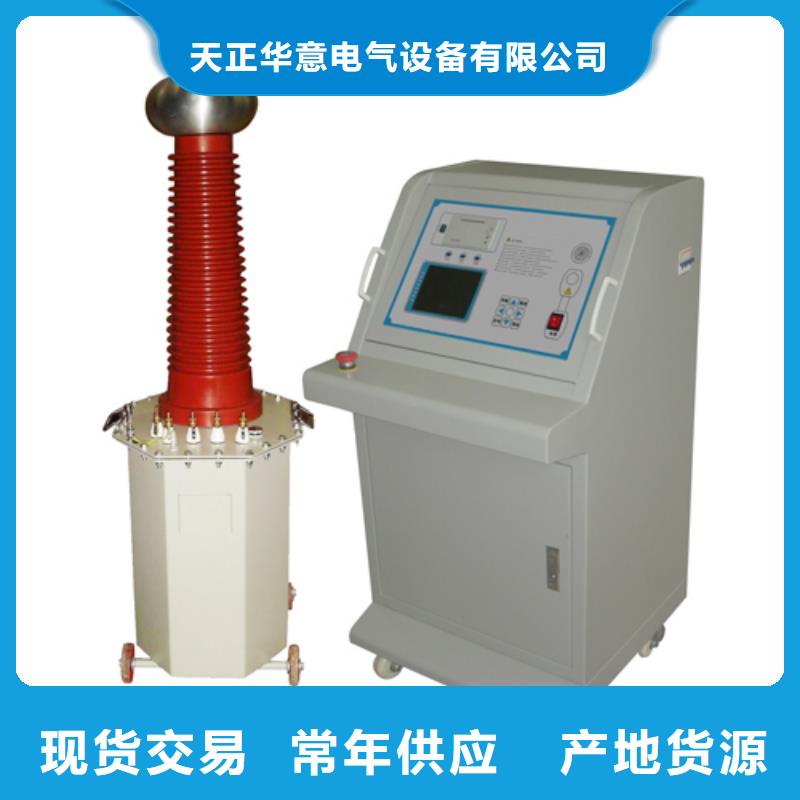

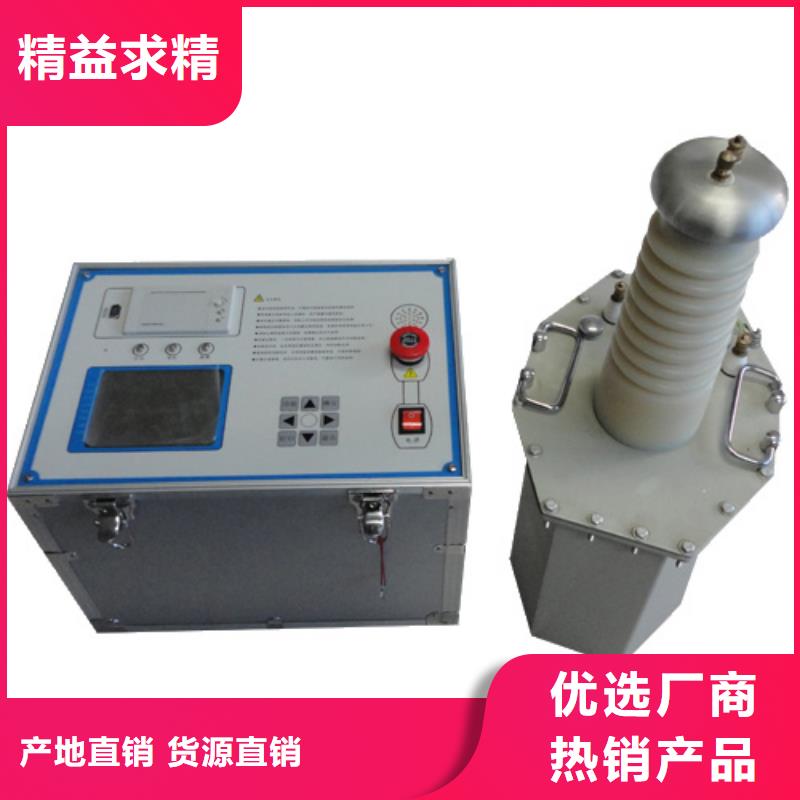

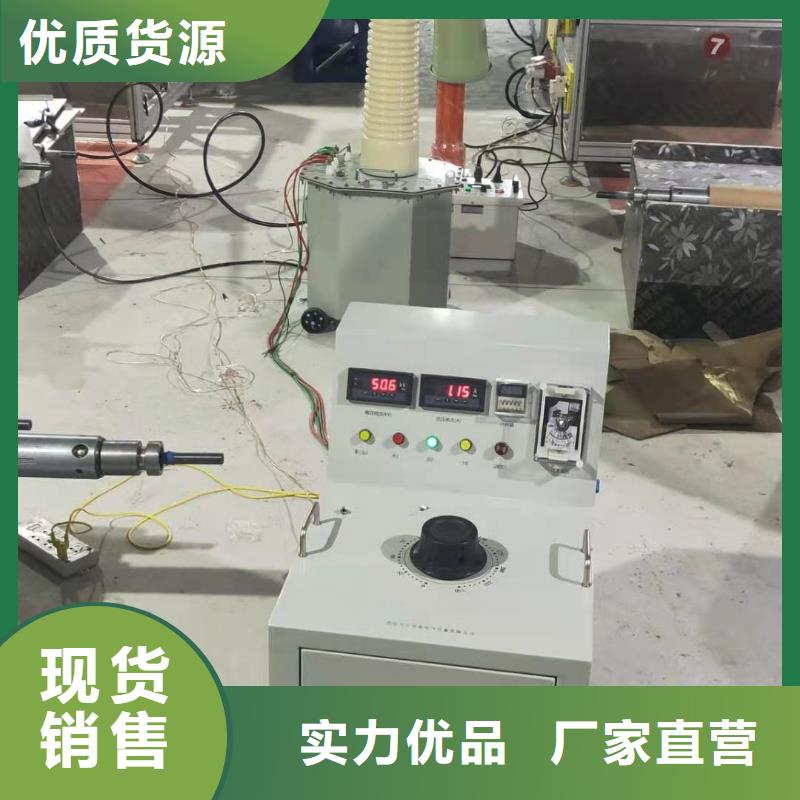

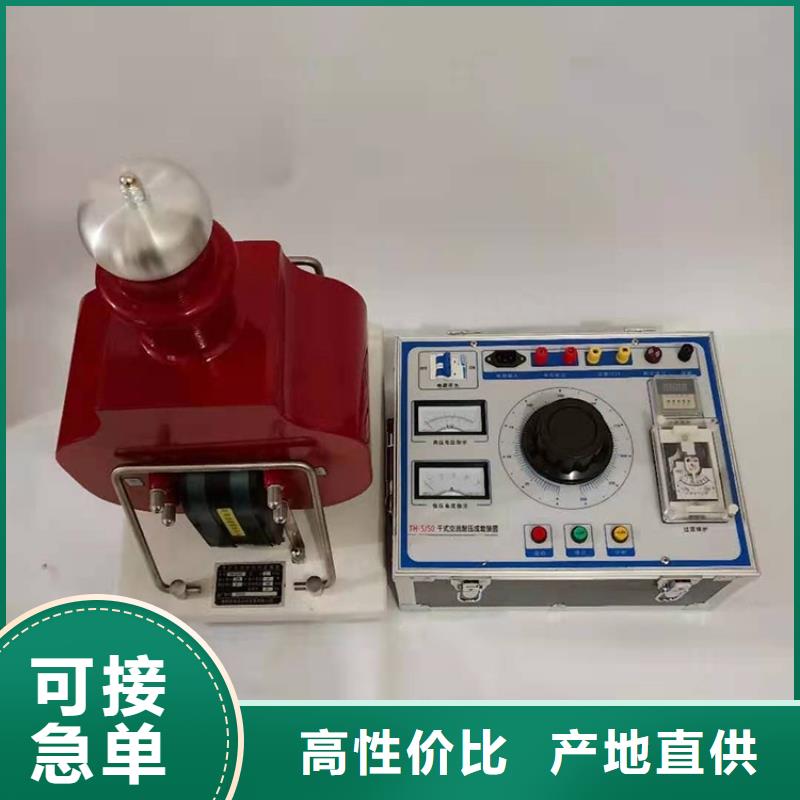

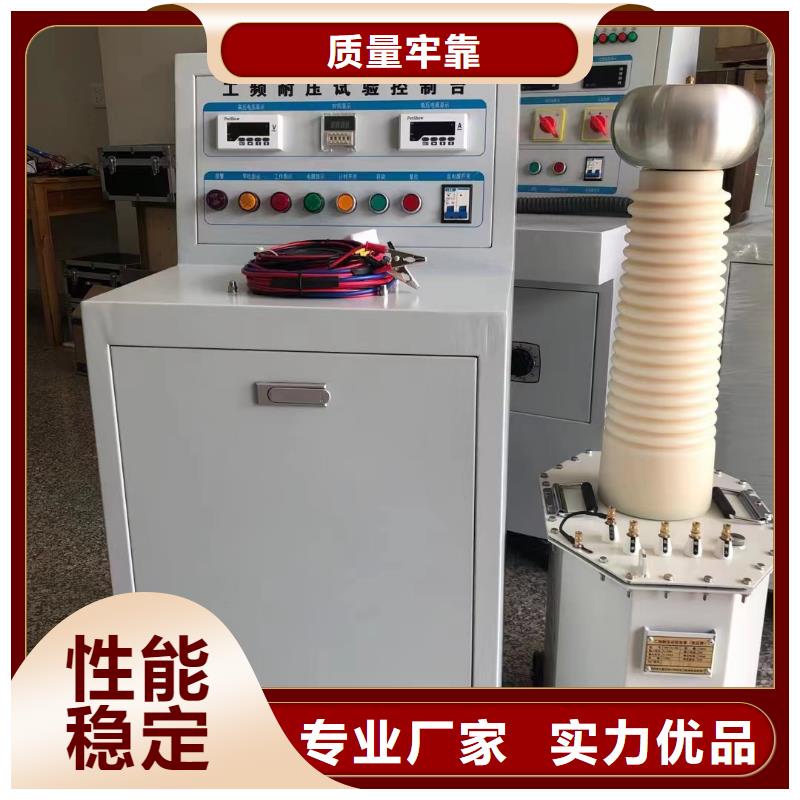

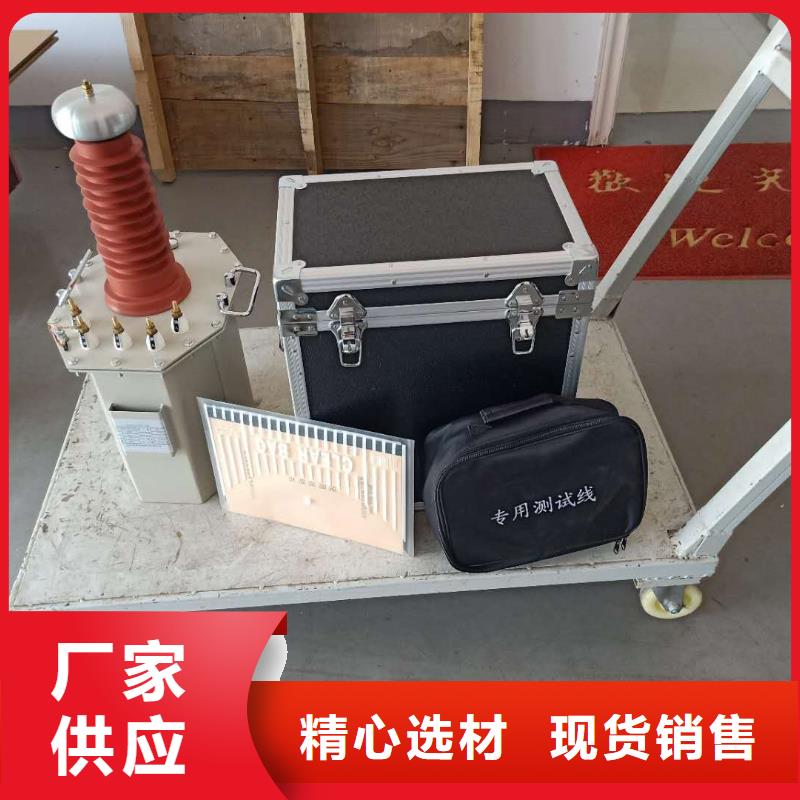

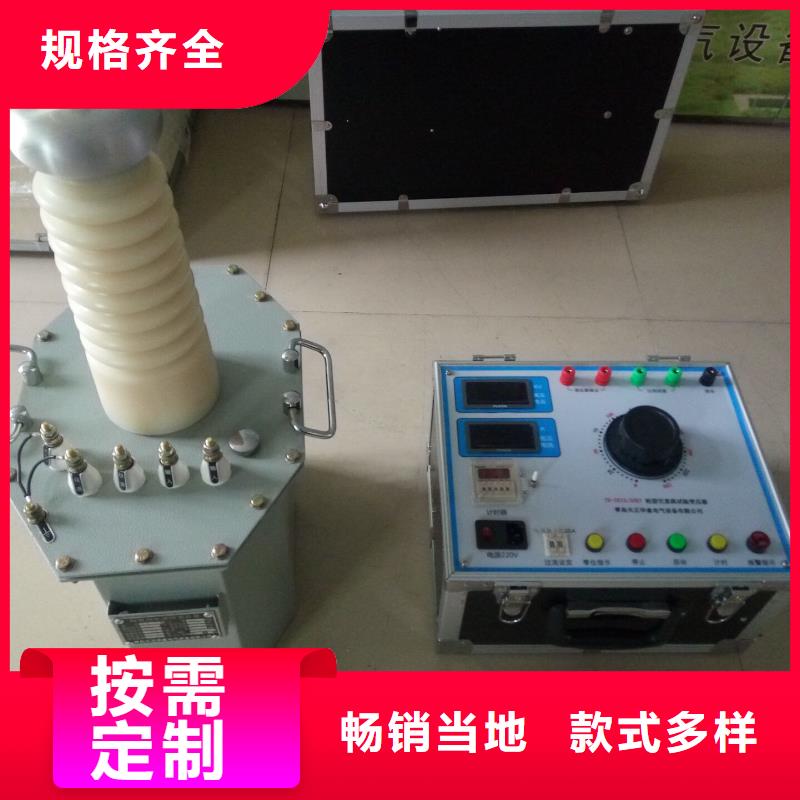

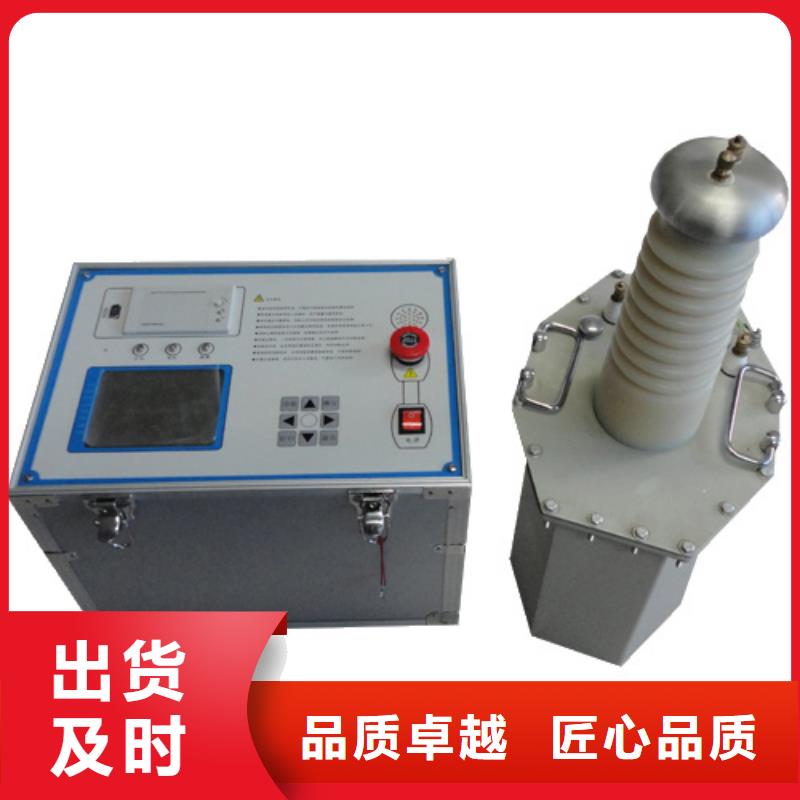

安徽蕪湖試驗變壓器超輕型試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的。TH-系列超輕型試驗變壓器是在TE系列試驗變壓器的基礎上按照標準《ZBK-41006-89》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。 二、產品結構TH-系列超輕型試驗變壓器采新型芯式鐵芯結構。初級繞組饒在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。其外部結構圖見圖1，內部結構圖見圖2。圖1：單臺試驗 圖2：單臺試驗變壓器內部結構圖變壓器外部結構示意圖1—短路桿D 2—均壓球 3—高壓套管 4—變壓器提手5—油閥 6、7—次壓輸入a、x 8、9—測量端子E、F 10—變壓器外殼接地端 11—高壓尾X 12—高壓輸出A 13—高壓硅堆 14—變壓器油 15—鐵芯 16—次低壓繞組 17—測量繞組 18—二次高壓繞組 在試驗變壓器中，a、x為低壓輸入端子，E、F為儀表測量端子，A、X為高壓輸出。1三、工作原理 TH-系列超輕型試驗變壓器為單相變壓器，聯結組標號Ⅰ.Ⅰ. 用工頻220V(10kVA以上為380V)電源接入 (為本公司生產的試驗變壓器配套專用設備，詳細資料請見其具體使用說明書)系列操作箱(臺)，經操作箱內自偶調壓器(50kVA以上調壓器外附)調節至0~200V(或0~400V)電壓輸出至TH-系列工頻交直流試驗裝置的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。

安徽蕪湖試驗變壓器使用方法1、單臺使用1.1試驗前，應將試驗變壓器的高壓尾“ ┻ ”端可靠接地，且被試品的容量、輸入電壓、電流；輸出電壓、電流不得起過額定值，否則將危及人身與設備的。1.2操作前必須熟悉試驗變壓器與電源控制箱的電氣原理及使用方法。1.3按接線圖接線。1.4準備工作和措施就緒，空試一次設備。1.5接上被試品。1.6合上電源，控制箱(臺)停止指示燈亮。1.7按下啟動按鈕，啟動指示燈亮，將調壓器回到零位。1.8順時針均勻加壓，注視電壓表到達的階段電壓幅值及被試品情況直至額定試驗電壓。1.9持續規定耐壓時間并注視電流表及被試品。1.10耐壓時間到，注視kV表并迅速將調壓器回零。1.11用放電棒經電阻放電，然后直接接地放電。1.12高壓部分可能被充電部位一一放電，改變或拆除高壓線引線，至此一次(相)試驗終止。2、多臺串激2．1概述我公司設計和生產用多臺干式試驗變壓器串激組合成系列試驗裝置。由于分散組合都能方便使用，可適合現場多種需要。單個元件重量輕，運輸和移動都很方便，使用有較高電壓等級的部門在現場能順利的取得較高的試驗電源。2．2工作原理串激系列高電壓試驗裝置，除電壓的一級試驗變壓器外，都在高壓繞組中串繞激磁繞組，該繞組和后一級試驗變壓器初級繞組參數相同。由控制箱（臺）供給第I級試驗變壓器的初級繞組電源。第I級高壓繞組尾端和外殼接地，首端則和第II級試驗變壓器高壓尾端及外殼連接。由第I級串激抽頭供給第II級低壓繞組的激磁電源，此時第II級試驗變壓器高壓為第I級和第II級輸出電壓的疊加。同理，可疊加第III級。2．3組裝接線2．4串級組合方式2．4．1當兩臺試驗變壓器作串級聯接時，第I臺與第II臺試驗變壓器容量之比為2：1，總?cè)萘繛榈贗臺容量，總電壓為兩單臺輸出電壓之和，電流為容量與總電壓之比。例：5kVA/50kV與3kVA/50kV。兩臺串級使用時總?cè)萘繛? kVA ，總輸出電壓為100 kV，輸出電流為50mA。
