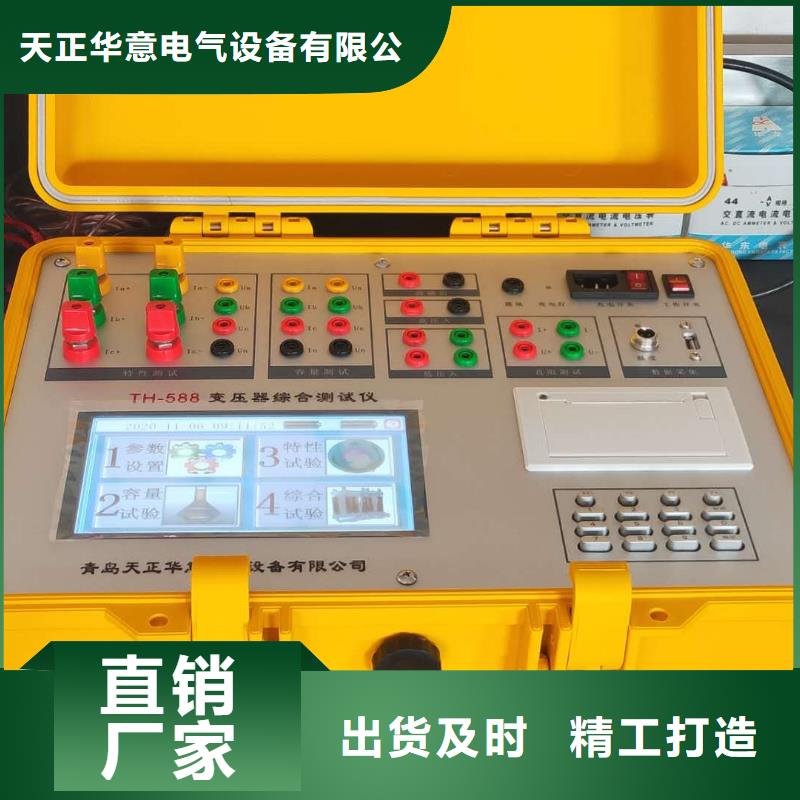

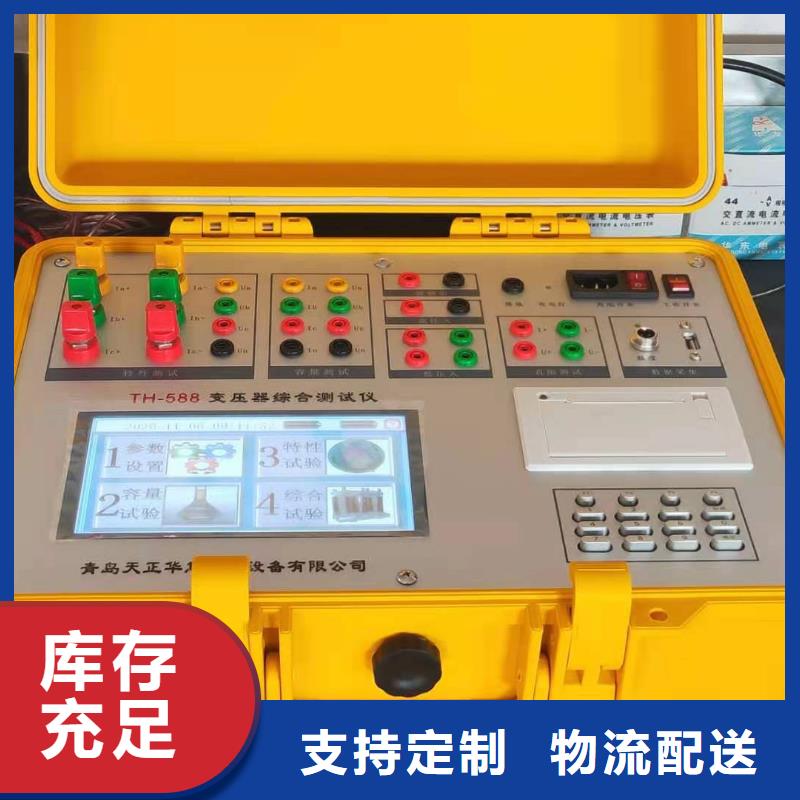

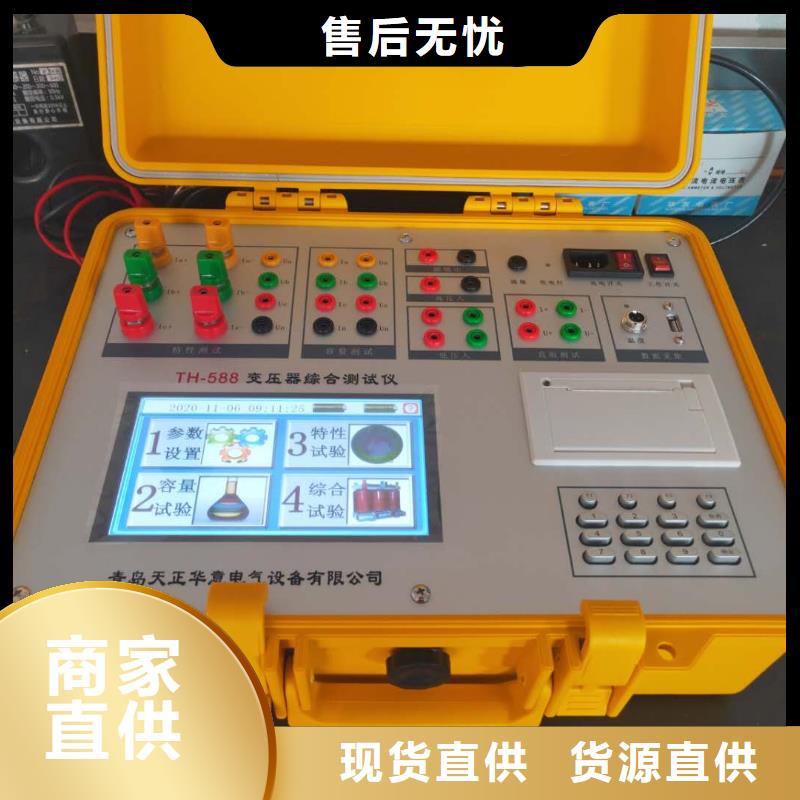

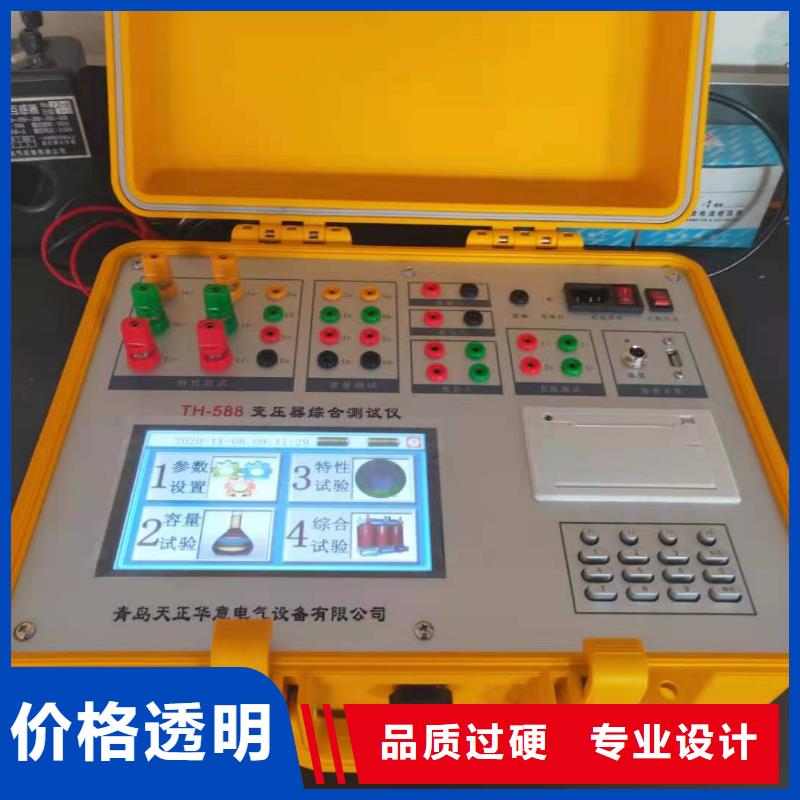

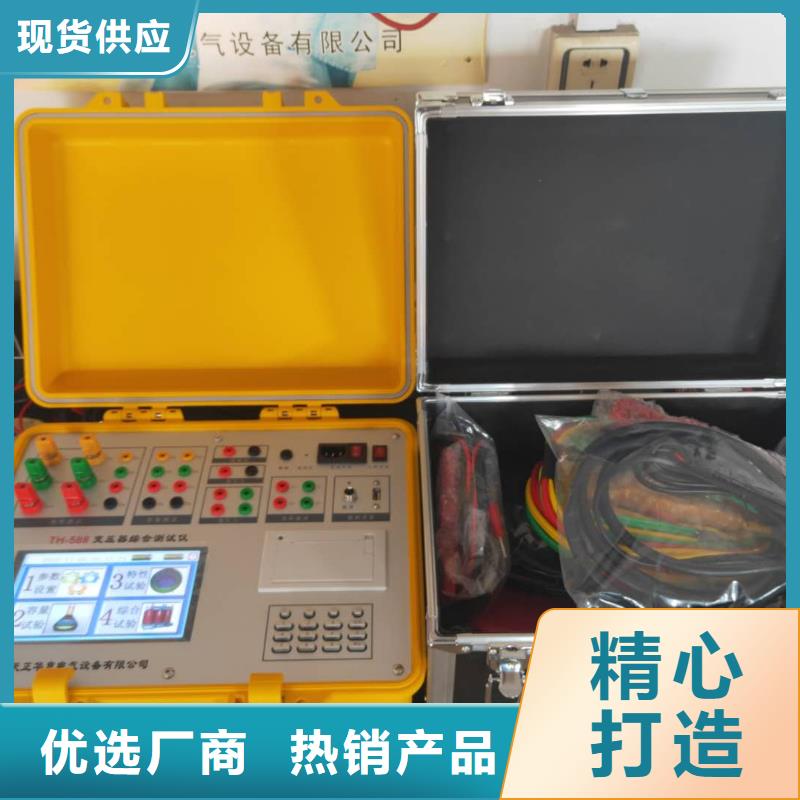

安徽合肥變壓器容量特性測試儀無源變壓器損耗測量部分1．基本概念空載試驗：從變壓器的某一繞組（一般從二次低壓側）施加正弦波額定頻率的額定電壓，其余繞組開路，測量空載電流和空載損耗。如果試驗條件有限，電源電壓達不到額定電壓，可在非額定電壓條件下試驗，這種試驗方法誤差較大，一般只用于檢查變壓器有無故障，只有試驗電壓達到額定電壓的70％以上才可用來測試空載損耗。短路試驗：將變壓器低壓大電流側人工短聯接，從電壓高的一側線圈的額定分接頭處通入額定頻率的試驗電壓，使繞組中電流達到額定值，然后測量輸入功率和施加的電壓（即短路損耗和短路電壓）以及電流值。2．測試方法根據不同的測試項目以下分別進行介紹：⑴ 對單相變壓器空載損耗的測量：將變壓器非測試端開路，電壓、電流都直接接入。單相接法等效于以往的單功率表法，適用于測量單相變壓器。圖5-2 直接接入測量單相變壓器空載損耗⑵ 對單相變壓器短路（負載）損耗的測量：與測量單相變壓器空載損耗的接線方式基本相同，可參照圖十九接線；不同點只是做短路試驗時變壓器的非測試端人工短連接。⑶ 單相電源分相對三相變壓器空載損耗的測量：當做三相空載試驗后發現損耗超過標準時，應分別測量三相損耗，通過對各相空載損耗的分析比較，觀察空載損耗在各相的分布情況，以檢查各相繞組或磁路中有無局部缺陷。基本方法是將三相變壓器當作三臺單相變壓器，輪換加壓，即依次將變壓器的一相繞組短路，其他兩相繞組施加電壓，測量空載損耗和空載電流。根據被測變壓器的繞組連接方式可分為圖5-3（a.b.c.）所示三種情況；

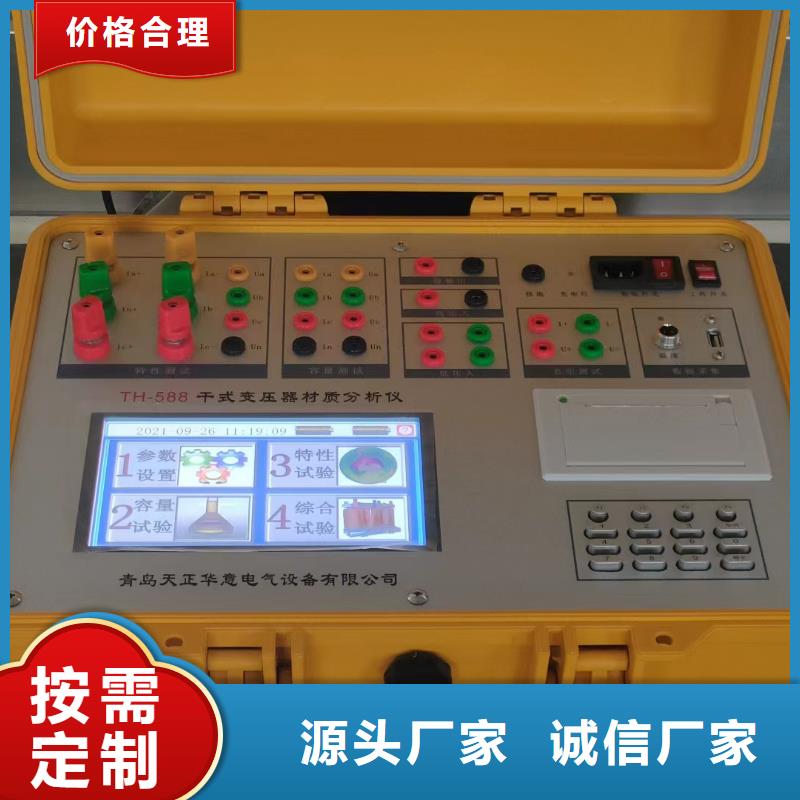

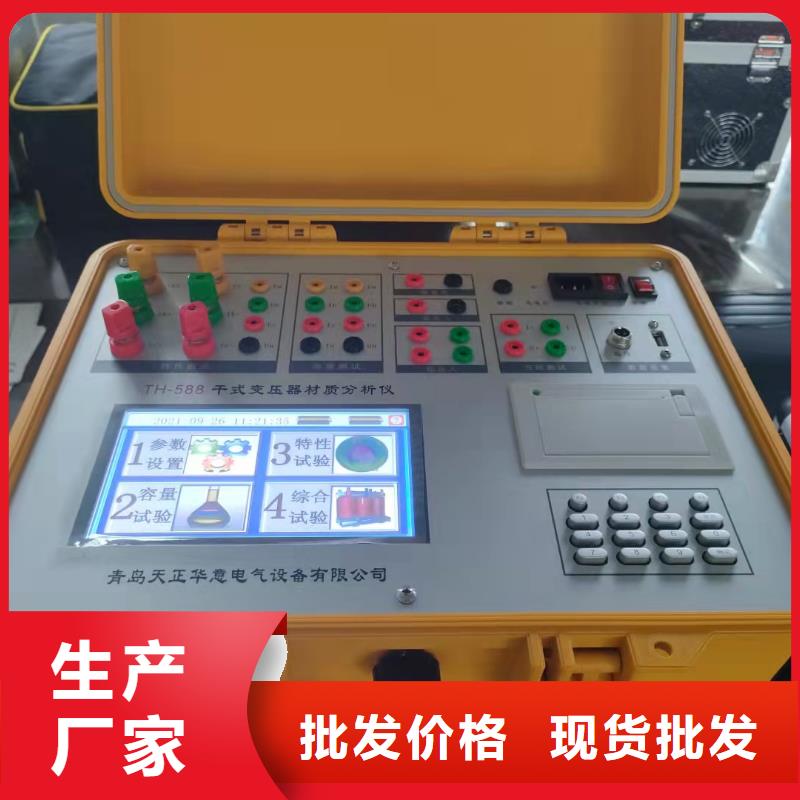

安徽合肥變壓器容量特性測試儀線圈材質對變壓器外觀體積的影響經分析推導，變壓器的空載損耗、空載電流、負載損耗、短路阻抗可通過公式（1）計算。 公式(1)其中，C1，C2，C3，C4為常數，P0為空載損耗，I0為空載電流，Pk為負載損耗，Ukx(％)為短路阻抗，ρ為線圈電阻率，N為線圈匝數，S1為鐵芯柱橫截面積，S2為線圈導線橫截面積，h為鐵芯柱高度，l為鐵軛長度。根據公式(1)可知，空載損耗P0與空載電流I0之比為常數，可以看出空載損耗與空載電流之比為一個常數，說明空載電流與空載損耗正相關。如果空載損耗滿足國標要求，空載電流也將基本滿足國標。另外設計中h和l一般存在著線性關系，通常采用4l＝3h，故由公式(1)可知，空載損耗P0與短路阻抗Ukx(％)乘積也近似為常數，說明，說明短路阻抗與空載損耗負相關。空載損耗變大，短路阻抗將變小；空載損耗變小，短路阻抗將變大。因此，對于鋁線圈變壓器要使四個性能參數同時保持不變，只需要保證其負載損耗和空載損耗同時滿足即可。由公式(1)可得到公式( 公式(2)鋁的電阻率3.5710-8Ω·m，銅的電阻率2.13510-8Ω·m，繞組材質由銅換成鋁，繞組電阻率由增大0.598倍，由公式(2)可知，為了保持負載損耗和空載損耗參數滿足規定，通常通過增大繞組導線橫截面積的方法來實現，這樣導致鐵芯的窗寬、窗高將變大，使變壓器整體體積的變大。干式變壓器材質分析儀通過測量變壓器直流電阻并結合變壓器特性參數實驗數據綜合判斷干式變壓器的容量，綜合變壓器變比數據、變壓器的本體外觀數據等數據并引入概率分析法，進行大量的數據分析綜合計算出變壓器高低壓線圈的“銅鋁因子”，準確判斷出變壓器線圈的材質。相同容量變壓器當線圈采用以鋁代銅時，體積會增大，一些廠家利用變壓器傳統的容量檢測法的不足，減小變壓器容量，來掩蓋材質變化帶來的體積變化。線圈銅或鋁材質的不同，導致變壓器容量、體積、質量、匝比、導線截面積、直流電阻、電阻溫升曲線等參數均有所變化 ，這些參數之間又相互影響。干式變壓器材質分析儀將變壓器容量、外觀參數（變壓器包高、包厚）、直阻、匝比作為變壓器材質檢驗的重要影響影響因素，將這些數據與標準數據庫進行對比，確定各參數對變壓器線圈材質影響的概率分布模型，通過大量實驗確定影響因子的大小；建立變壓器繞組材質分析的總概率函數 ……………………….公式（3）式中：f(s)，f(v)，f(m)，f(n)分別為變壓器容量、直阻、匝比、外觀參數（包高、包厚）的影響概率函數，p1，p2，p3，p4為概率函數的權重，且均小于1大于0，p1＋p2＋p3＋p4＝1。建立變壓器線圈材質“銅鋁因子”函數f(z) ,結合公式（3）的結果進一步綜合分析，并計算出線圈材質“銅鋁因子”值（K），通過大量現場試驗和數據的綜合分析，確定了“銅鋁因子”判斷的臨界值（K0 ），判斷出線圈的材質的判據為式（4）。 K≥K0 （K0 ＝3） ………………………………公式（4） 當變壓器高低壓線圈的銅鋁因子計算值滿足（4）式時，線圈材質為銅；當不滿足此式時線圈材質為鋁。變壓器線包設計中包括高低壓匝數和高低壓導線線徑(截面積)，導電材質不同，其匝數和截面積要求也不同；變壓器絕緣包括內外絕緣和線包絕緣。通過測量線包的外部尺寸，可以得到整個線包的截面積：導體截面積＊匝數＋絕緣層截面積＋纏繞材料截面積，即。對于特定材質而言，絕緣層厚度是必須保證相對穩定，偏差必須在合理范圍內，并且要求工藝科學。因此廠家在生產變壓器過程中，不會隨意加厚絕緣層厚度，否則很容易會導致散熱不良、應力增大進而發生開裂和絕緣層擊穿等問題，容易釀成爆炸等事故。因此，變壓器的外絕緣，都會按照絕緣要求設計在科學范圍之內。設備研發過程中，對變壓器繞組設計和制作過程進行了深入調研，積累了大量數據，進行了矩陣多元化統計分析，在此基礎上基于多種特性變量建立了科學的數學模型，得到了銅鋁因子。實踐表明，操作簡單，判斷快捷準確。

安徽合肥變壓器容量特性測試儀直阻測試1、儀器的操作者應具備一般電氣設備或儀器的使用常識。2、儀表應避免劇烈振動。3、測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。4、測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。5、測試過程中，禁止移動測試夾和供電線路。圖4.2 變壓器直阻測試接線：I＋、 I- 輸出電流接線柱，I＋為輸出電流正，I-為輸出電流負。V＋、V- V＋為電壓線正端，V-為電壓線負端。該界面左欄是變壓器直阻的高低壓側直阻的數據，高壓側直阻用RAB、RAC、RBC表示，單位是歐姆，低壓側用rab、rac、rbc表示，單位是毫歐姆，直阻的數據可以是測試得到的數據，可以是人工修改的數據。直阻的修改輸入方法可以直接點擊屏幕上要修改數據的相應的位置修改。界面右欄是直阻測試時的電流選擇當選好電流后，按下確認鍵開始充電。液晶顯示“正在充電”過幾秒鐘之后，顯示“正在測試”這時說明充電完畢，進入測試狀態，幾秒后，就會顯示所測阻值。當選擇自動測試時，儀器會根據試品情況自動選擇合適的電流進行測試。強調：測試完畢后一定要等放電報警聲停止后再拆除測試線以及更換測試相別。4.2.３測量參數變壓器外觀數據，標有自動采集的部分如果為，分析儀外部連接本公司自主研發的高精度電子卡尺，數據會自動采集并顯示在液晶屏幕上，如果都為，則需要人工進行輸入，方法同直阻的輸入方法，不再贅述。
