變頻串聯諧振介紹 西藏

西藏接地導通測試儀設置完成后，長按“”鍵開始測試。單次測試模式下，測試開始時，顯示“充電中…”，充電至指定電流值時開始測試，顯示“正在測試…”，在測試完成后顯示測試的電阻值，若被測試電阻超量程上限時顯示“--OL--”。連續測試模式下，長按“”開始測試，此模式下儀器實時顯示測量的電阻值和電流值，等待顯示的電阻值穩定之后，短按“”可停止測試并保存數據。若接線不良，則顯示“接線不良”提示。在測試電感較大的電阻時（例如變壓器繞組），測試完成后會有蜂鳴響提示，表示正在放電，注意需在放電完成后方可進行下一次測試。測試過程中若需中斷測試，可短按“”鍵中斷，儀表會停止測試并立即開始放電，等待放電結束即可開始下一次測試。（儀表在測試普通電阻時沒有蜂鳴器放電提示，用戶只需在有示值顯示后5秒左右再測試即可。）（3）自檢用戶可用隨儀器配備的自檢電阻進行儀器自檢測試，若儀表測試的電阻阻值與標準電阻阻值誤差在0.1％范圍內即表示儀表直流電阻測試功能正常。（4）儀器的保護措施為了保護操作人員和儀器設備的，本儀表具備輸入過流保護，輸出過流保護，儀器高溫保護，測試負載放電保護，電池電量低等幾種保護措施。五. 電池管理長時間不使用儀表時，請每2個月給電池充電一次。電池電量低時，請及時充電。電池過充或過放均會損壞電池。必須使用標配的充電器充電。1．電池出現無格指示代表電池電量幾乎耗盡，顯示“”符號，儀表將自動關機。此時請盡快使用充電器充電，以維護電池，若電池過度放電有可能造成電池性損壞。2．按“”鍵0.5秒檢查儀表能否正常開機，若仍不能開機，請聯系廠家處理。3．若需更換電池，請聯系廠家處理。六. 裝箱單儀器1臺測試線（黑色線長10米；紅色線長50米）2條（紅、黑各1條）自檢電阻1個電源線1條打印紙1卷充電器1個（25.2V 3A）附件工具箱1個保險絲4個（3A、30A各2個）接地線1條RS232數據線1條用戶手冊/保修卡/合格證1份本公司不負責由于使用時引起的其他損失。本用戶手冊的內容不能作為將產品用做特殊用途的理由。本公司保留對用戶手冊內容修改的權利。若有修改，將不再另行通知。

<西藏>天正華意電氣設備有限公司

西藏接地導通測試儀測試與操作方法1、接線測量接線，見下圖：將紅色測試線的粗線接到I＋上， 細線接到V＋上， 將黑色測試線的粗線接到I-上，細線接到V-上，紅、黑兩把測試鉗分別夾到接大地網的兩根接地引下線上，并用力摩擦接觸點，確保接觸良好 2、開機、測試、打印接好線后，確認接線正確牢固。開機（開關上I為開，O為關），屏幕顯示如下圖：電流選擇：這時可通過選擇/打印鍵對測試電流進行選擇，每按一下該按鍵，顯示屏會滾動顯示以下幾個界面（界面顯示為可選擇的測試電流，及該電流對應的量程）：測試：選擇好所需測試電流后，按下確認鍵，開始測試，顯示屏顯示“正在充電”。同時電流表指示當前輸出電流值。過幾秒鐘之后，顯示“正在測試”：這時說明已充電完畢，進入測試狀態。幾秒后，就會顯示測試結果，如下圖。注意：此時儀器仍有輸出電流，測試結果也在隨時刷新（此時不可拆線）。打印測試結果：顯示測試結果后，可按住選擇/打印鍵1-2秒，打印機則會輸出打印結果（如不打印，請檢查打印紙是否用完，或打印紙是否安裝正確）。復位：測試完畢后，按復位鍵，儀器電源停止輸出電流，電流表回到零位，這時顯示屏回到初始界面。結束測量：復位之后，關斷電源后拆下測試線與電源線結束測量。七、儀器自檢如果用戶使用過程中，懷疑儀器故障，或懷疑測試結果不準確，可以用隨儀器配備的標準電阻進行儀器自檢。

<西藏>天正華意電氣設備有限公司 變頻串聯諧振介紹 西藏

西藏接地導通測試儀現以被測短路接地線實例具體說明按鍵操作。導線長度 ：5.3米導線截面積：70 mm2選擇電流：30A按要求接好測試線，插上電源線，打開電源開關，等進入選擇界面后，按“選擇鍵”選擇30A電流，按“確認鍵”確認并進入導線長度修改，當按選擇鍵后位反顯示，按選擇鍵進行更改，每按一次“選擇鍵”該位數值增1（如果大于9時，顯示“.”再選擇變?yōu)椤?”繼續循環） ，當變?yōu)?之后，按“確認鍵”確認，第二位反顯，同樣的方法按“選擇鍵” 選擇，當變?yōu)椤?”后按“確認鍵”確認，第三位反顯。選擇“3”后按“確認鍵”確認，第四位反顯，選擇“0”后確認，第五位反顯，同樣選擇“0”后確認，此時變?yōu)槿糠达@，如果輸入不正確的，可按選擇鍵重新輸入，否則按確認鍵進入“線截面積”選項，按“選擇鍵”進行選擇，選中“70 mm2”后按確認鍵進入“測試”選項，按確認鍵儀器開始測試，出現如下圖界面：正在充電請稍候…圖四電流達到設定值并且穩定后，屏幕顯示如圖五。I＝30.00A正在測試請稍候…圖五幾秒鐘后，屏幕顯示測試結果，如圖六。I ＝ 30.02ARL＝100.2uΩRV＝18.90uΩ/mRO＝280.0uΩ/m圖六屏幕中各項代表的含義：I：儀器實際輸出電流值為30.02A；RL：被測導線為5.3米的總阻值。Rv: 被測導線平均每米電阻值。Ro：截面積為70m㎡的被測導線平均每米參考阻值。當Rv≤Ro：可以判斷出所測導線符合要求，產品合格，否則產品不合格，本判斷結果只能針對部分銅質材料接地線，不能全部以此做為判斷依據。

<西藏>天正華意電氣設備有限公司 變頻串聯諧振介紹 西藏

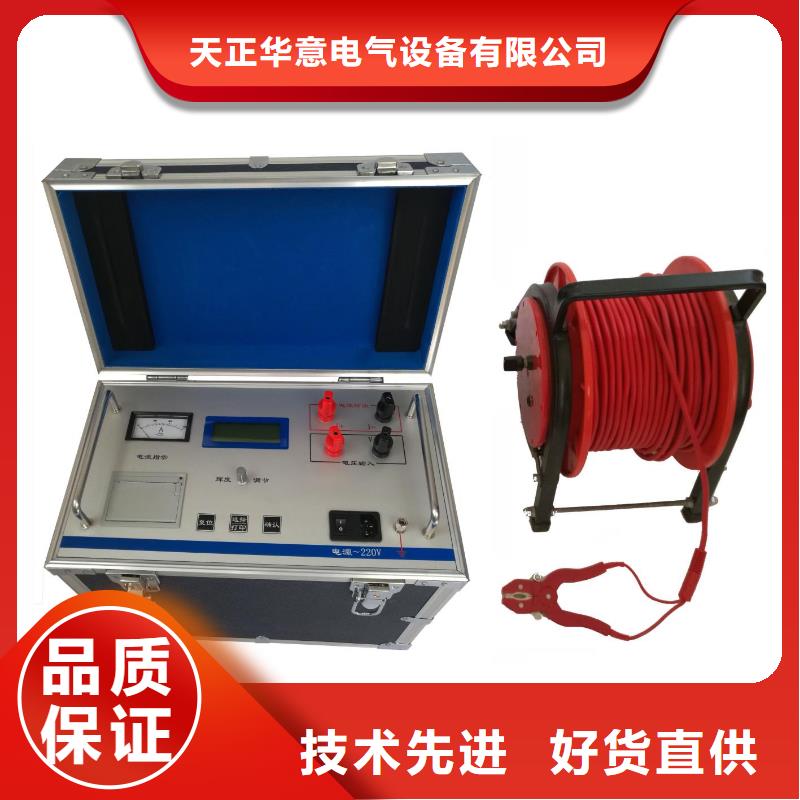

西藏接地導通測試儀、保護功能完善，性能更可靠。4、響應速度快，自動刷新數據。5、采用立式機箱結構，結構牢固，便于現場使用。6、智能化功率管理技術，儀器總是工作在小功率狀態，有效減輕儀器內部發熱，節約能源。7、點陣式液晶，中文菜單。8、熱敏打印機，高速、靜音，打印輸出測試結果。四、技術指標1、輸出電流：2.5A、5A、10A、20A、50A2、量程：　 40μΩ～400mΩ （50A檔）100μΩ～1Ω （20A檔）500μΩ～2Ω （10A檔）1mΩ～4Ω（5A檔）2mΩ～8Ω (2.5A檔）3、準確度：0.2％4、分辨率：0.1μΩ5、工作溫度：-10～40℃6、環境濕度：≤80％RH，無結露7、工作電源：AC220V±10％，50HZ±1HZ五、系統介紹儀器面板見圖一 1、顯示屏：128×32點陣液晶顯示器，中文操作。2、電流表頭：指示輸出電流。3、輝度調整：可調整顯示字符的對比度。4、打印機：打印測量電阻值結果。5、按鍵：執行儀器各種操作：復位：任何時刻按下復位鍵整機回到初始界面，切斷輸出電流。選擇/打印：選擇輸出電流，顯示測量數據后，按此鍵1-2秒可打印電阻值。確認：選定電流后按此鍵，儀器進行測試，顯示電阻值后，按此鍵1-2秒可重新測試，加快數據的穩定。6、電源～220V： AC220V電源插座（帶保險）及儀器電源開關。7、 ： 接地柱，為整機外殼接地用，屬保護地。8、接線柱：I＋、I-：輸出電流接線柱，I＋為輸出電流正，I-為輸出電流負。V＋、V-：采樣電壓接線柱，V＋為電壓線正端，V-為電壓線負端。

<西藏>天正華意電氣設備有限公司 變頻串聯諧振介紹 西藏

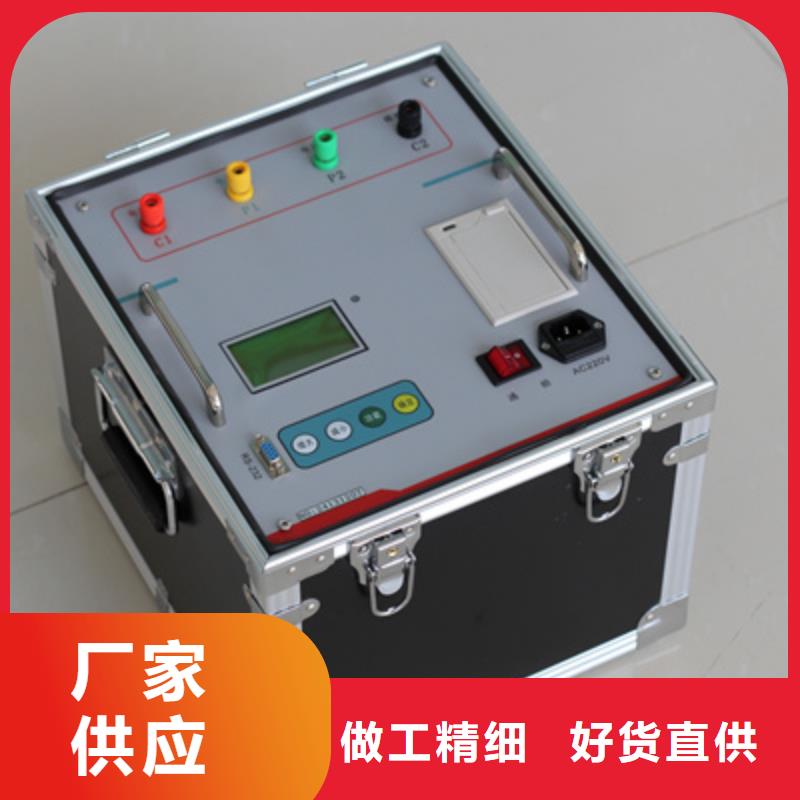

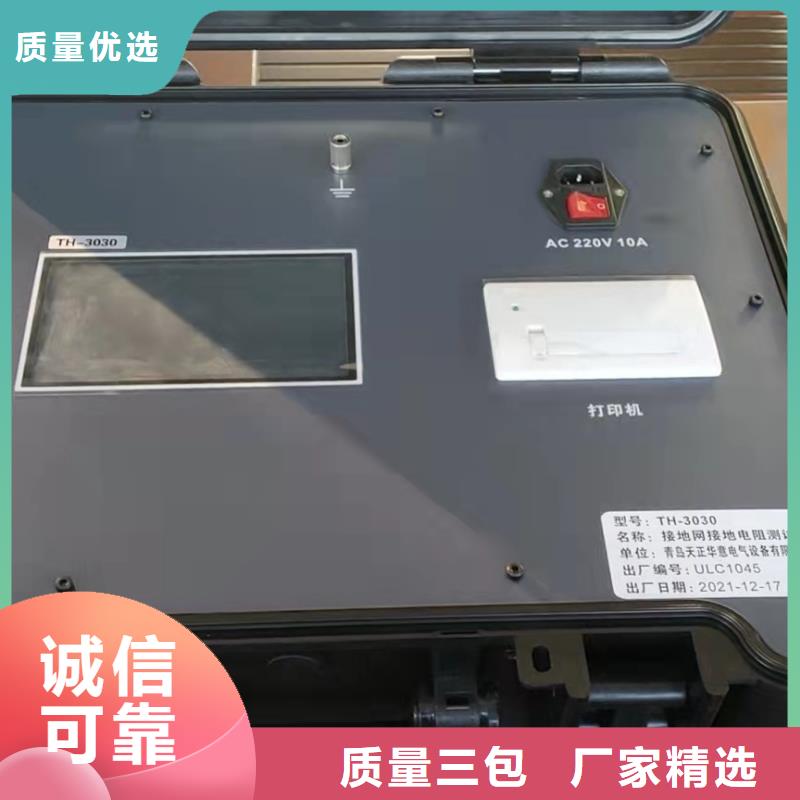

西藏接地導通測試儀大地網電阻測量儀儀器概述目前在電力系統中，大型地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣性試驗規程規定：工頻大電流法的試驗電流不得小于30安培。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題 。大型地網接地電阻測試儀，可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。本儀器適用于測試各類接地裝置的工頻接地阻抗、接地電阻、輔助機等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流10A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。

<西藏>天正華意電氣設備有限公司 變頻串聯諧振介紹 西藏 <西藏>天正華意電氣設備有限公司

西藏接地導通測試儀儀表將自動關機，需重新按“”鍵開機方可切換為電池供電。開機后默認進入測試界面，按“”返回鍵即可回到菜單界面。開機無操作約10分鐘后，儀表將在30s后自動關機。在電池電量低的時候，顯示“”符號，儀表將自動關機，請及時充電。開機后顯示界面如下（測試界面）：（2）主菜單開機后，按“”返回鍵至主菜單界面，主菜單分為“測試”、“記錄查詢”、“系統設置”。（3）系統設置在主菜單界面中按“”或“”鍵選擇“系統設置”項，點擊“”確認鍵進入系統設置界面。系統設置分為“中英文切換”、“亮度設置”、”連續測試“、“藍牙設置”、“固件升級”、“時間設置”、“關于”項。中英文切換：按“”鍵切換中文模式或英文模式。亮度設置：按“”鍵可切換高、中、低三種亮度。連續測試：按“”鍵可選擇使能（開）或禁用。藍牙設置：按“”鍵可選擇使能（開）或禁用。固件升級：按“”鍵可進入固件升級界面，當需要升級固件時，請聯系廠商提供升級所需固件，升級方法后文有詳細說明。時間設置：按“”鍵可進入日期時間設置，按“”或“”鍵移動光標，按“”或“”鍵改變數字大小，按“”鍵確認。關于：為儀表結構說明、測試接線示意圖。（4）測試開機默認進入測試界面，也可以在菜單界面選擇進入。在測試界面內可通過按“”或“”鍵移動“”光標到需要修改的參數位置，按“”或“”鍵修改對應項的參數。長按“”鍵約2秒開始測試。連續測試模式：該模式下開始測試后不會主動停止測試，需短按“”鍵停止測試，停止測試時自動保存當前結果，

西藏接地導通測試儀顯示模式4位超大LCD顯示，灰白屏背光測量指示測量中LED閃爍指示，LCD倒計數顯示LCD尺寸108mm×65mm儀表尺寸長寬高：277.2mm×227.5mm×153mm測試線長紅色5m，黑色5m各2條測量時間電阻測試：約3秒/次；電壓測試：約2次/秒USB接口具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印 通 訊 線USB通訊線1條數據存儲500組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿數據查閱數據查閱功能：“MR”符號顯示溢出顯示超量程溢出功能：“OL”符號顯示報警功能測量值超過報警設定值時發出報警提示電池電壓電池電量實時顯示，電池電壓低時提醒及時充電自動關機“APO”指示，開機15分鐘后自動關機功耗待機: 30mA Max(背光關閉)開機開背光: 43mA Max測量：2A Max(背光關閉)質量儀表： 2397g(含電池)測試線：850g(含簡易測試線)儀表箱：1200g工作溫濕度-10℃～40℃；80％rh以下存放溫濕度-20℃～60℃；70％rh以下過載保護C1-C2 P1-P2各端口間AC 280V/3秒絕緣電阻10MΩ以上(電路與外殼之間500V)耐壓AC 3700V/rms(電路與外殼之間)電磁特性IEC61010-4-3，無線頻率電磁場≤1V/m 適合污染等級2、JJG724-1991《直流數字式歐姆表檢定規程》電流極負6. 功能按鍵7. DC充電座 8. USB接口9. 測試按鍵 10.開關機鍵 11. 鱷魚夾 12. 測試線（紅黑各2條） 六.操作方法1．開關機按“ON/OFF”鍵實現開關機。開機后有下角顯示“APO”，不操作時15分鐘后自動關機。2．電池電壓檢查開機后，如果LCD顯示電池電壓低符號“ ”，表示電池電量不足，請及時充電。電池電力充足能保證測量的精度。電池電量減少時，電量指示條減少。3．等電位電阻精密測試測試時先去除被測物體表面的絕緣層、氧化層測量等電位電阻或者直流低阻時不能帶電測試測試線與檢測儀、被測物體間連接要可靠由于元件測試線發熱會引起誤差，建議每次測試時間間隔30秒，測量結果會更準確測試時檢測儀顯示OL符號，表示被測兩點間等電位值超過量程，檢查測試線接觸情況，可能被測試兩點間開路開機后

<西藏>天正華意電氣設備有限公司 變頻串聯諧振介紹 西藏 變頻串聯諧振介紹 西藏

西藏接地導通測試儀注意事項連接測試夾與連接接地線時，要注意接觸端長期裸露在空氣中，表面覆蓋了一層氧化膜，該氧化膜可能造成測量結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證連接良好。2、測試完成后，拆線前，請先按復位鍵，關斷電源，再進行拆線。3、選擇電流時要參考該檔位所適用的量程，不要超量程和欠量程使用。超量程時，由于電流達不到預設值，儀器一直處在“正在充電”狀態。欠量程時，對測試數據精度影響較大，選擇適合的輸出電流進行測試，是保證測試數據準確穩定的基礎。4、用戶應及時為儀器充電（至少每月為儀器充電一次），否則在嚴重虧電時仍不充電，會造成電池不可逆的損壞，縮短電池的使用壽命，影響儀器的正常使用。5、測試過程中如果出現突然自動關機時可能是由于電量不足造成的，這時需要連接充電器進行充電或設置５Ａ以下輸出電流應急測試。十、儀器成套性名稱數量接地導通測試儀主機一臺測 試 線一套三芯電源線一條專用充電器一套保 險 管兩支打 印 紙兩卷接 地 線一條標 準 電 阻一個使用說明書一本裝 箱 單一張合 格 證一張保 修 單一張十一、售后服務儀器自購買之日起壹年內，屬于產品質量問題免費維修，終身提供保修和技術服務。對已過保修期或非產品質量問題造成的儀器故障，我司提供終身維修服務（收取成本費）。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。

<西藏>天正華意電氣設備有限公司

西藏接地導通測試儀、儀器概述儀器根據《JJG984-2004接地導通檢定規程電阻測試儀》、《DL/T475-2006接地裝置特性參數測量導則》《DL/T845.2-2004電阻測量裝置通用技術條件第二部分：工頻接地電阻測試儀》生產制造大型接地電阻測試儀，是可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。本儀器適用于測試各類接地裝置的工頻接地阻抗、接地電阻、輔助機等工頻特性參數以及土壤電阻率。本儀器采用變頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流有兩種模式：一，內電源模式電流5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。二，外電源模式電流20A可以對不同要求的地網進行各種電流下的測量。二、功能強大：1、測量接地裝置接地阻抗或電阻2、測量接地裝置之間的導通阻抗或電阻3、測量接觸電壓、跨步電壓、電壓梯度等特性參數4、測量土壤電阻率三、技術突破1、大型液晶顯示更清晰，操作非常方便，2、跨步電壓選項設置電流輸出時間控制，可以根據需要隨意設置恒流輸出時間3、存儲采用鍵盤漢字輸入，方便查詢4、跨步電壓完畢，電壓值可以輸入打印5、用外電源模式可以擴展到大電流測量

<西藏>天正華意電氣設備有限公司 變頻串聯諧振介紹 西藏

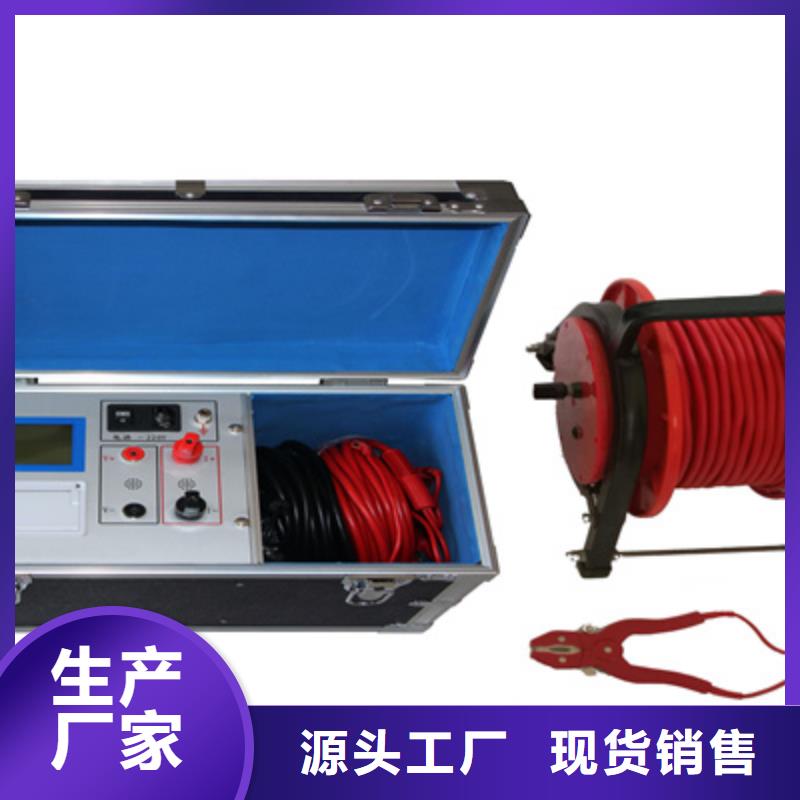

西藏接地導通測試儀按鍵：執行儀器各種操作：復位： 按下此按鍵本機處于初始狀態，可對輸出電流進行預置。循環： 按此鍵光標在主菜單循環滾動。選擇： 本機復位后，按此鍵進行電流預置；測試完成后，長按此鍵可打印輸出測試數據。確認： 輸出電流選擇完畢后按下此鍵，由微機控制實現全部測試過程。10、輝度調節：可通過其進行顯示屏輝度調節。11、顯示屏:128×64點陣液晶顯示屏，顯示菜單、電流和電阻值等。六、測試與操作方法 1、接線儀器接線見下圖（線軸為選配件）：將紅色測試線的插片接到I＋上，插桿接到V＋上，測試鉗接到試品一端，將黑色測試線的插片接到I-上，插桿接到V-上，測試鉗接到試品另一端。接線時應清理導體接觸面氧化層或用力扭動幾下接線鉗，以保證導體接觸面接觸良好。2、開機、測試、打印開機后屏幕顯示如下圖：◆選擇電流：按循環鍵光標可在修改時鐘、查詢數據、選擇電流之間循環移動。將光標移至選擇電流后，按選擇鍵可滾動顯示不同的待選測試電流值（自動、10A、5A、1A、200mA、40mA、＜5mA）。◆測試：選定測試電流后，按確認鍵可啟動測量。在上圖界面中光標不論在任何位置，按確認鍵均可啟動測量。啟動測量后屏幕顯示“正在充電”。稍后顯示“正在測試…”。幾秒后，就會顯示所測阻值，如下圖。當選擇自動測試時，儀器會根據試品情況自動選擇合適的電流進行測試。◆打印：顯示測試結果后，長按選擇鍵可打印測試結果。◆結束測試：測試完畢后，按復位鍵，儀器停止輸出電流，屏幕恢復初始狀態，方可重新接線進行下次測量，或關斷電源后拆下測試線與電源線結束測量。

<西藏>天正華意電氣設備有限公司 變頻串聯諧振介紹 西藏

西藏接地導通測試儀儀器自動打印結果.當取消自動打印時候如果想打印結果需要手動打印結果.5). 手動打印: 儀器測試完畢出現圖7所示的界面.按 鍵可以在“print”“quit”之間選擇.如果選擇“print”按一下“確認”鍵就會打印結果.如果選擇“quit” 按一下“確認”鍵就會返回初始界面如圖3所示.5、測試過程中儀器自診說明1）“請開機重啟”時候 ，可能是儀器內部電源保護，關機重啟。2）“電源模塊錯誤，請聯系廠家”時候，把光標移動到“地網”上，按十下“確認”鍵，聽到儀器喇叭響一聲，并且在屏幕的左下角出現一個反色的打印機符號。然后關機重啟。如果繼續無法測試，請聯系廠家。3）測試電流為0.0A時候，可能“電流線”連線與“電流極”地樁接觸不良或地樁太少，需增加地樁，減少回路電阻。地樁深度不少于0.5m。電流樁電阻應該小于200Ω.4）若儀器顯示的測量值極低（＜0.01Ω）則可能是電壓線未連接上。5）儀器檢測時候，必須在C1輸出端串接20歐以上的電阻，用來模擬現場電流樁電阻，否則有可能造成測量數據誤差偏大。　五、注意事項1、為使測試順利進行，測試前請先用萬用表檢查測試導線與地樁的接觸點是否完好，并測量已放好的線是否有斷路現象。2、四極法測量時儀器會自動接線誤差。3、當光標在電流上時候，按一下“確認”鍵在屏幕左下角會出現或消失打印機小符號代表選擇或取消自動打印功能4、本儀器如出現其它故障，請直接與本公司售后服務部聯系，請不要私自拆檢。

<西藏>天正華意電氣設備有限公司 變頻串聯諧振介紹 西藏

西藏接地導通測試儀 測試電表箱與接地與下線之間的等電位電阻值。4．直流電壓測試輸入儀表直流電壓不能超過1000V。測量直流電壓時只需要接P1、P2端子， C1、C2端子不要插入測試線，否則可能會損壞儀表。開機后，按一下“”鍵（屏上顯示“U”和“DC”符號）切換到直流電壓測試狀態，將紅測試線一端與儀表V端（P1）端子相連另外一端接被測體的正極，黑測試線與COM端(P2)相連另外一端接被測體的負極，LCD顯示實時直流電壓值。5．交流電壓測試輸入儀表交流電壓不能超過750V。測量交流電壓時只需要接P1、P2端子， C1、C2端子不要插入測試線，否則可能會損壞儀表。開機后，按一下“”鍵（屏上顯示“U”和“AC”符號）切換到交流電壓測試狀態，將紅測試線一端與儀表V端（P1）端子相連另外一端接被測的火線，黑測試線與COM端(P2)相連另外一端接被測的零線，LCD顯示實時交流電壓值。6．背光控制開機后，按“ ”鍵可以開啟或關閉背光，背光功能適合于昏暗場所。每次開機默認背光關閉。7．報警設置開機后，短按“ ”鍵，開啟、關閉報警功能。短按“SET”鍵可以設置電阻報警值，按“ ”鍵移動光標，通過按“ ”或“ ”鍵改變當前數字大小，，再按“SET”鍵保存退出。當測量值大于報警臨界設定值并已開啟報警功能，儀表顯示 符號，并發出“嘟--嘟--嘟--”報警聲。

<西藏>天正華意電氣設備有限公司 變頻串聯諧振介紹 西藏

西藏接地導通測試儀測試中屏幕實時顯示電阻值和測試電流值，若電池電量不足會主動停止測試，此模式下注意要等待測試值穩定才是正確的結果。單次測試模式：測試完成后會自動停止測試和自動放電，若蜂鳴器響，代表處于放電狀態，放電完成后即可進行下一次測試。測試過程中，可通過短按“”鍵進行提前中斷測試，便于開始下一次測試。（5）數據儲存測試完成后自動編號儲存數據，多可存儲9999組數據。（6）記錄查詢開機后，按“”返回鍵進入主菜單界面，按“”或“”鍵移動光標至“記錄查詢”項，按“”鍵進入儲存記錄查詢頁面，默認跳到的測試值處開始查詢，按“”或“”鍵翻頁查詢保存的測試數據。長按“”或“”可快速翻頁。（7）數據刪除進入記錄查詢界面后，按“”或“”鍵選擇刪除記錄、全部刪除、記錄導出功能。單條記錄刪除：刪除當前該條數據，刪除時間與所儲存的數據量有關（儲存的數據量為35條時，刪除所需時間約為10s）。全部刪除：刪除所有已存的數據，大約需要0.1秒鐘完成。記錄導出：在儀表連接U盤，可將數據導入到U盤。選擇刪除后，按“”鍵確定，彈出是否刪除對話框“ ”，按“”或“”鍵移動光標選擇YES或NO，再按“”鍵進行確認或者取消刪除。（注：當數據量較多時，在將數據備份完成后，建議選擇全部刪除。）（8）數據導出在數據記錄查閱界面，插入U盤，按“”或“”鍵移動光標到數據導出，再按“”鍵導出記錄數據到U盤，記錄數據為TXT格式。（9）打印實時打印測試數據：測試完一組有效數據后，如果需要打印測試數據，按“”鍵可打印當前測試的數據。打印儲存數據：在記錄查閱界面，翻頁到所需打印的數據頁，點擊“”鍵即可打印當前查閱的數據。

<西藏>天正華意電氣設備有限公司 變頻串聯諧振介紹 西藏 <西藏>天正華意電氣設備有限公司

西藏接地導通測試儀 接地引下線導通電阻測試儀又名地網導通電阻測試儀、導通電阻測試儀等。接地引下線導通電阻測試儀是測量各種電氣設備與地網地極間的連接導體的電阻的專用儀表。電力設備的接地引下線與地網的可靠、有效連接是設備運行的根本保障，依據電力行業標準DL/T475-2006《接地裝置特性參數測量導則》規定電氣導通性應選用專門的儀器進行測量，儀器分辨率不大于1mΩ，準確度不低于1.0級。本儀表采用精密四線法以及大電流原理測試，結果準確可靠，且其各項技術指標均達到或優于相關標準要求。儀表也可以測量感性線圈直流電阻，斷路器、開關、車船飛機的金屬鉚接電阻、電焊接點的電阻、蓄電池并聯連接電阻、配電盤母線及導線接點電阻，建筑物中(避雷帶、地梁、構造、保護、樓板筋、水管、散熱器、衛生間、門窗、陽臺、廚房等對象的)金屬構件之間聯結質量等。其中感性線圈直流電阻的測量是變壓器、互感器、電抗器、電磁操作機構等感性線圈制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門性試驗的必測項目。儀表廣泛應用于建筑質檢站、監理公司、建筑施工單位、防雷公司、電力部門、船舶機車廠等。

西藏接地導通測試儀大地網電阻測量儀儀器概述目前在電力系統中，大型地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣性試驗規程規定：工頻大電流法的試驗電流不得小于30安培。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題 。大型地網接地電阻測試儀，可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。本儀器適用于測試各類接地裝置的工頻接地阻抗、接地電阻、輔助機等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流10A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。

<西藏>天正華意電氣設備有限公司 變頻串聯諧振介紹 西藏

西藏接地導通測試儀測試接線專用測試線分別夾到被測試品的引出端。檢查試品引出端被夾面是否存在氧化層，如果存在，應首先清理氧化層再夾，否則會影響測試精度。測試鉗要保證連接牢固可靠，以防止測試過程掉夾。測試線另一端按顏色接儀表的紅、黑接線柱。用接地線把接地端子與大地連接，Ⅰ＋、Ⅰ-、U＋、U- 端子與被測試品采用下圖所示的四線法接線，為了測試接線簡單方便，隨儀器配套的專用測試線是兩端分接線，將電流、電壓線連接到同一測試鉗兩端。（2）測試操作連接測試夾與連接接地線時，要注意接觸端長期裸露在空氣中，表面覆蓋了一層氧化膜，該氧化膜可能造成測試結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證接觸良好。測試前了解被測地網的結構形式地網尺寸以及周圍空中、地下的環境情況如有無架空線、地下金屬管道、地下電纜等在測量時應盡量避開或采取相應措施以便減小測量誤差。測試過程中如果出現突然自動關機時可能是由于電量不足造成的，這時需要連接充電器進行充電或設置５Ａ以下輸出電流應急測試。測試前，在測試界面內，按“”或“”鍵設置輸出電流，根據被測阻值大小設置不同的電流檔位。具體設置情況請參考技術規格處的量程范圍。
