注漿管的定位、安裝

1、使用專用塑料卡子將注漿管固定在平整的基面上，固定間距宜為20～30cm；固定點沿注漿管兩側交錯設置，確保注漿管與混凝土主體結構固定可靠。

2、對超過5m施工長度，單獨使用注漿管作為施工縫防水措施時，相鄰分段交叉搭接，其搭接長度不小于5cm；注漿管與止水膠配合使用時，相鄰分段注漿管無需搭接，但其末端間距不大于25cm。

3、注漿管的轉彎半徑不宜小于15cm，轉彎部位應平緩，不得出現折角；

4、注漿管必須與基層密貼設置，任何部位不得懸空；注漿管上覆蓋的混凝土厚度不得小于50mm；

5、注漿導管與施工縫間隔20～30cm高出引出；引出端應設置在方便的，易于接近的位置；注漿導管埋入混凝土內的部分至少應有一處與結構鋼筋綁扎牢固。

6、注漿管安裝完畢后，一旦出現破損部位，應將破損部位割除，在割除部位兩端重新安裝注漿導管；在割除部位設置已經安裝好注漿導管的注漿管，并與兩端原有注漿管進行搭接，有效搭接長度不小于2～3cm（即出漿段長度）。

7、注漿管安裝完畢后，后續工程中應注意對成品進行保護，避免對注漿管的破壞；在注漿管附近綁扎或焊接鋼筋作業時，應采用臨時遮擋措施對注漿管進行保護。

注漿管結構

管可直接固定在鋼筋籠內側上：固定方式可采用焊接或綁扎，管子之間應基本上保持平行-若檢測結果需對各測點混凝土的強度做出評估，則不平行度應控制在1‰以下。鋼筋籠放入樁孔時應防止扭曲。

管子一般隨鋼筋籠分段安裝，每段之間的接頭可采用反螺紋套筒接口或套管焊接方案，若采用波紋管則可利用大一號的波紋管套接，并在套接管的兩端用膠布纏繞密封。無論那種接頭方案都必須保證在較高的靜水壓力下不漏漿，接口內壁應保持平整，不應有焊渣、毛刺等凸出物，以免妨礙探頭的自如移動，聲測管的底部也應密封，安裝完畢后應將上口用木塞堵住，以免澆灌混凝土時落入異物，致使孔道堵塞。

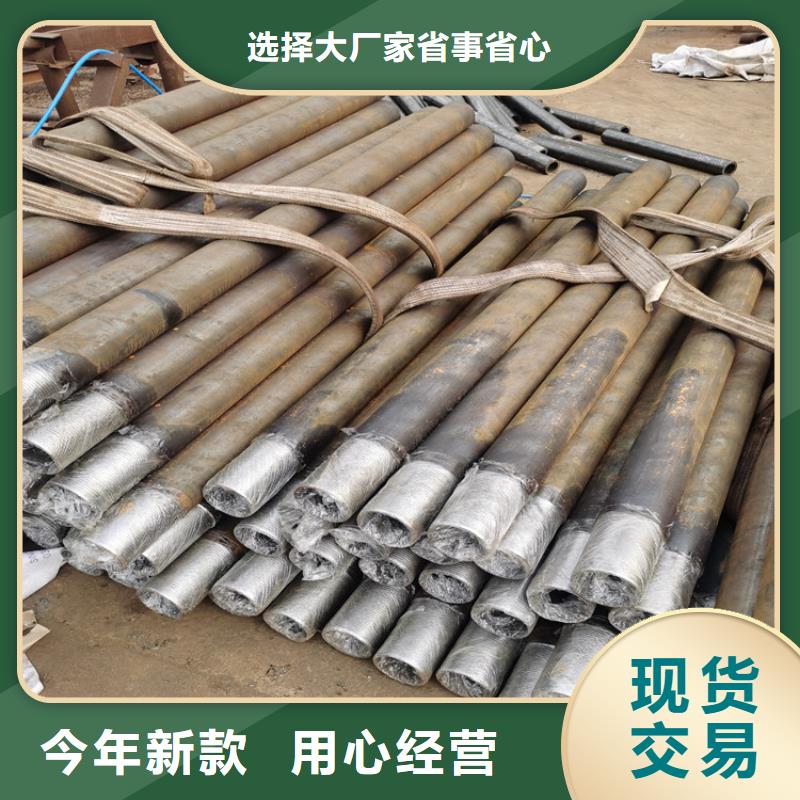

注漿管打井用鋼花管

鋼花管技術特征：

1.一種鋼花管，包括管體，管體分布有若干個注漿孔，其特征在于：位于管體的一端外設置有與管體間隔設置且與管體同軸的限位環體，限位環體的外徑小于管體的外徑，限位環體通過連接件與管體固定連接在一起，連接件沿管體軸線方向上的投影位于管體沿其軸線方向上的投影的外輪廓范圍內。

  2.根據權利要求1所述的鋼花管，其特征在于：所述限位環體的數量為多個且沿所述管體軸線方向間隔設置，所述連接件包括多根繞所述管體軸線方向均勻間隔設置的連桿，每根連桿均與所有的所述限位環體的外周面固定連接在一起，連桿朝向所述管體的一端與所述管體的內壁固定連接在一起。

  3.根據權利要求1所述的鋼花管，其特征在于：所述管體與所述連接件連接的一端設置有與所述管體同軸的安裝環體，安裝環體通過設置在其上的外螺紋與其所在一側的所述管體的管口內壁螺紋連接在一起，所述連接件固定連接在安裝環體的內壁上。

  4.根據權利要求1所述的鋼花管，其特征在于：若干個所述注漿孔彼此交錯間隔排列分布在所述管體上。本實用新型公開了一種鋼花管，包括管體，管體分布有若干個注漿孔，位于管體的一端外設置有與管體間隔設置且與管體同軸的限位環體，限位環體的外徑小于管體的外徑，限位環體通過連接件與管體固定連接在一起，連接件沿管體軸線方向上的投影位于管體沿其軸線方向上的投影的外輪廓范圍內。本實用新型結構簡單，在注漿過程中不易從土體內脫落，進而不再對管體進行支撐固定，減輕了施工工人的工作量。
