直流系統絕緣校驗裝置解決方案

西藏直流系統接地故障定位儀概述目前電力系統直流電源接地故障查找的核心問題是現場干擾大。在不同的直流電源和不同的工作狀態下測量，抗干擾性差，導致許多產品誤測誤判，這是該系列產品的缺點，也是普遍的現象。我們的產品之所以能夠迅速立足該市場，是因為成功解決了干擾問題。便攜式直流接地故障定位儀（分體式）采用正弦信號相位超前處理技術和數據轉移算法技術研制生產。本產品介于在線式和便攜式兩大類型之間，使用方法為便攜式性能為在線式。該儀器具有檢測靈敏度高、抗干擾能力強、體積小、重量輕、使用方便等特點。查找直流系統接地故障時，不需要斷開電源，可實現接地點定位。儀器能檢測直流系統接地電阻阻值，為電力直流系統接地故障的查尋與定位提供適用可靠的高準確性探測儀器。二、產品主要特點1、 本儀器分信號發送器和接收器，信號發送器(檢測母線接地電阻用)直接從母線上取電，無需外接交流電源或電池充電，使用更加方便。2、110V、220V直流系統共用一套直流接地探測器。3、可以完全定位直流系統接地故障，排除現場分布大電容的干擾準確無誤地將故障區域鎖定在小范圍內。4、測量準確率:。5、能適應交、直流串電引起的接地，環網供電接地，二極管隔離供電接地，高阻接地。6、不用安裝，不用停電，不用搖絕緣，就能快速準確找到一點或多點接地位置。7、豪華外包裝，攜帶方便。

<西藏>天正華意電氣設備有限公司

西藏直流系統接地故障定位儀 檢測時，應使信號發生器始終接在直流支路的電源端，而故障檢測器和鉗表始終在直流支路的負荷端進行檢測。6.2 高檢測效率，鉗表鉗一扎回路出線：在直流配電屏的屏面上的各個保險的出口線（捆成一扎）上，如果檢測結果為“非接地”說明該扎直流電源的回路均無接地故障。如果該扎線檢測結果有“接地”，再分別鉗各個回路，檢測方法同上。假設檢測出第N饋線支路有故障后，欲進一步尋找饋線支路以下的各個分支路時，可繼續按照上述步驟，用鉗表對各個分支路進行檢測。6.3 故障進一步定位：檢測出接地支路后，對具體接地故障點進行定位檢測。用戶在檢測時，可以采取二分法進行故障區域的檢測定位。在每次檢測后，故障區域均按二分取點方式進行下一次的檢測定位，以便迅速地檢測出具體的接地故障點；假設在A處檢測時有接地狀況，在B處檢測時沒有接地狀況，就可以判斷接地故障點在A-B之間。同時可根據饋線電纜走向和設備連接情況，對故障支路的各個饋線入口分別進行檢測，找出故障支路，進一步將故障定位。6.4 利用“絕緣量化指數”檢測多點接地：系統有多個接地故障，或者正、負直流母線均有接地故障，在各回路的檢測中，裝置會自動探測出接地故障較嚴重的支路，然后檢測出接地故障點。檢測中分析檢測結果，接地故障較嚴重的（正或負）接地故障。也可利用“絕緣程度條”和參考“絕緣程度百分比”的量化指數，比較測試結果的微小差異。該故障排除后再進行其他支路的檢測，并將接地故障點逐一檢測排除。

<西藏>天正華意電氣設備有限公司 直流系統絕緣校驗裝置解決方案

西藏直流系統接地故障定位儀電力系統中的直流系統接地故障是一種易發生且對電力系統危害性較大的故障。無論是正極接地或者負極接地，都可能造成保護誤動或者保護拒動，危害電力系統正常運行。《中華人民共和國電力行業標準DL /T856－2004》 規定了不同直流系統接地故障的整定值，當直流系統接地阻抗低于該阻值時，表示系統已經處于故障運行狀態，需盡快處理。由于直流系統的復雜性和動態性，直流接地故障往往難以定位，而傳統的拉路法已無法滿足在保證系統運行的情況下找出接地故障點，近幾年來，相關規程中已經明文禁止采用拉路法的方式來進行接地故障點的定位。為了能夠幫助現場維護人員快速準確地找出接地故障點，我公司通過多年努力，總結大量現場經驗，開發出了便攜式直流接地故障查找儀，該查找儀可以查找解決各電壓等級（48V，110V，220V）直流系統中的間接接地、非金屬接地、環路接地、正負同時接地、正負平衡接地、交直流竄電故障、多點接地等絕緣故障。便攜式直流接地故障查找儀采用高分辨率傳感單元對直流系統中接地點的漏電流進行采集，在220V電壓等級下檢測600KΩ以內的對地絕緣阻抗，檢測速度快，定位精準，真正解決了直流系統中的絕緣故障問題。

<西藏>天正華意電氣設備有限公司 直流系統絕緣校驗裝置解決方案

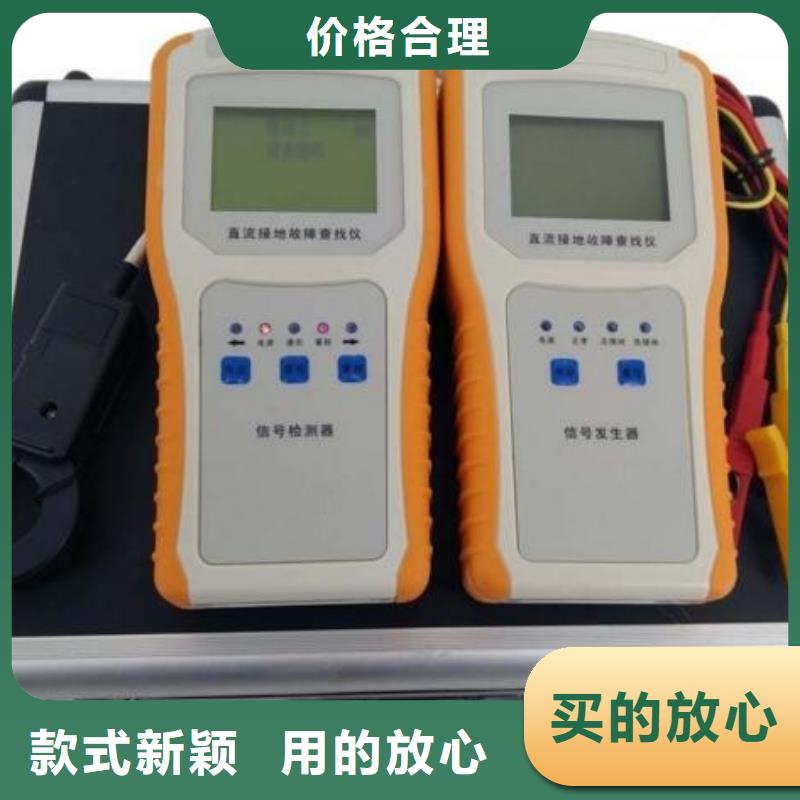

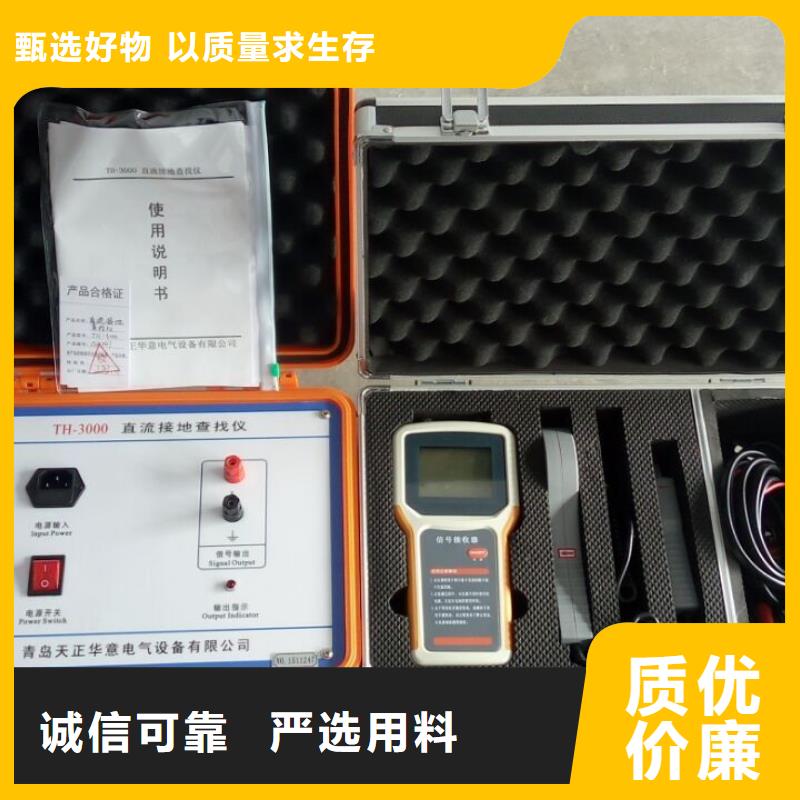

西藏直流系統接地故障定位儀技術參數1、信號發送器：工作電壓：直接從母線上取電(工作電壓為48V～260V)母線接地電阻檢測范圍：0-500 KΩ母線接地電阻測量精度：誤差≤10％功耗：小于10W外型尺寸（長×寬×高）：238×134×45（mm）重量：1.7㎏適應溫度：-10℃-＋50℃2、接收器：工作電壓：12V（鋰電池工作工作電壓為10.8V～12.6V）支路接地電阻檢測范圍：0-200 KΩ支路接地電阻測量精度：誤差≤10％ 功耗：小于1W外型尺寸（長×寬×高）：238×134×45（mm）重量：1.5㎏適應溫度：-10℃-＋50℃四、前面板各部件功能及菜單介紹：（一）、信號發送器1、電源開關：開關置ON，接通工作電源，電源指示燈亮。2、母線/支路：開關置母線時，儀器檢測母線（電橋測量）；開關置支路時，儀器檢測支路（電橋不測量）。3、顯示器：彩屏，分辨率320＊240，動態顯示。（二）、接收器 、電源開關2、按鍵：↑(上)、↓(下)、←(左)、→(右)、ESC(取消)、ENTER(確定)。3、顯示器：彩屏，分辨率320＊240，動態顯示。（三）、 接收器菜單說明:1、報警門限設定支路接地報警門限2、語音功能（1）、總開關語音總開關（2）、開機語音未啟用（3）、同步提示未啟用（4）、電池欠壓開：電池電壓低于10.8V時 ，語音報警輸出關：電池電壓低于10.8V時 ，蜂鳴器報警輸出（5）、接地報警開：接地電阻小于等于報警門限時 ，語音報警輸出關：接地電阻小于等于報警門限時 ，蜂鳴器報警輸出3、同步信號開：發送機接收機有同步信號（優先選用、測量準確）關：發送機接收機無同步信號4、檢測方式自動檢測：表示實時檢測，無須人工按鍵手動檢測：表示需按ENTER鍵才進入檢測5、開機顯示未啟用6、開始檢測進入檢測界面

西藏直流系統接地故障定位儀每次開啟探測儀后進行檢測前，探測儀與分析儀之間要進行一次數據的同步，同步時需保持探測儀與分析儀之間在5米以內的距離，數據同步完成之后，探測儀可以遠離分析儀，但使用時，在數據同步后請保持探測儀開啟狀態。（3）每次使用完成后，需將探測儀的電池從電池倉中拔出，充滿電后以供下次使用，探測儀電量不足時，應立即更換電池以保證檢測的順利進行。（4）分析儀一定要接在被檢測支路之前（按電流流向），正、負、地三條線分別對應接在直流正母線、負母線和地線上，保證接地線接地良好。（5） 由于采集器的靈敏度很高，在檢測時應讓采集器處于靜止狀態，以免影響檢測準確度。（6） 探測儀使用D型采集器檢測時如果出現“鉗表飽和”的字樣，請確保所測支路的電流大小沒有超過1A，如超過此數值，請鉗正負極雙根線。（7） 由于D型采集器采用齒片交錯工藝，在使用時，打開采集器，卡好線后，采集器要完全自然閉合，若是不能自然閉合，應觀察后小心閉合，不能外加大力強行閉合，如強行閉合，會導致鉗口上的齒片錯位閉合不緊密，損壞采集器。

<西藏>天正華意電氣設備有限公司
直流系統絕緣校驗裝置解決方案

西藏直流系統接地故障定位儀 高性裝置采用微安級的檢測信號配合高分辨率的直流檢測采集器實現故障檢測及定位，對直流系統無任何影響。四、主要技術指標4．1分析儀主要技術指標使用環境?工作電源：DC40V-300V ?環境溫度：-20℃—55℃?相對濕度：0—90％直流電壓測量?直流電壓測量范圍:20-300V ?直流電壓測量分辨率：0.1V?直流電壓測量精度：220V直流電源系統（180V~286V）110V直流電源系統（90V~143V）±0.5％交流電壓測量?測量交流與直流竄電電壓：10-280v?交流電壓測量分辨率：0.1V?交流電壓測量精度：±5％絕緣電阻測量?絕緣電阻測量范圍:0-999.9KΩ；絕緣電阻測量分辨率：0.1KΩ?絕緣電阻測量精度：Ri 200uF:顯示具體數值； 10uF≤C≤200uF:±10％或±3uF；顯示介質及分辨率：TFT320x2404．2 探測儀主要技術指標絕緣電阻測量?絕緣電阻測量范圍: 0-500KΩ?絕緣電阻測量分辨率：0.1KΩ?絕緣電阻測量精度：Ri ＜10KΩ 顯示具體數值 10KΩ≤Ri≤500KΩ: ±10％頻譜分析范圍?頻譜分析通道數量:1?頻譜分析頻段范圍:0.125-12.5Hz?頻率分辨率: 0.125Hz電流波形顯示周期：8s；4．3無線通信技術指標?速率：2Mbps，由于空中傳輸時間很短，極大的降低了無線傳輸中的碰撞現象?多頻點：125頻點，滿足多點通信和跳頻通信需要?超小型：內置2.4GHz天線，體積小巧，15x29mm?低功耗：當工作在應答模式通信時，快速的空中傳輸及啟動時間，極大的降低了電流消耗。

直流系統絕緣校驗裝置解決方案

西藏直流系統接地故障定位儀使用須知7.1 在使用設備時，檢測器液晶上偶然出現“鉗表飽和”字樣，出現此現象有二種情況：一、是鉗表與故障檢測器連接時沒有連接好，應檢查連接頭是否接觸好。二、由于受鉗表量程限制，在使用時，鉗表所鉗回路是大電流，而且所鉗的是單根，可能出現鉗表飽和，解決辦法是：在使用時，鉗表同時鉗雙根（正、負）或重啟檢測器電源。7.2 由于鉗表鉗口采用齒片交錯工藝，加工工藝和精密度都非常高（加工精度為0.002MM）；在使用時，打開鉗表卡好線后，鉗表要完全自然閉合，偶然不能自然閉合，應觀察后小心閉合，不能外加大力強行閉合，如強行閉合，會導致鉗口上的齒片錯位，損壞鉗表。單位名稱：青島天正華意電氣設備有限公司八、注意事項1)由于裝置是精密儀器，在運輸、使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動。保證使用的高精度。2)在檢測過程中，故障檢測器不用時請關閉電源，以延長電池的使用時間。3)故障檢測器電量不足時，應及時充電，以提高檢測的準確性。4)信號發生器一定要接在被檢測支路之前（按電流流向），正負、地三條線同時在直流母線和地線上，保證接地線接地良好。5)由于鉗表的靈敏度很高，檢測時不要用手握鉗表，應讓鉗表處于靜止狀態，以免影響檢測準確度。6)由于故障檢測器的精度極高，檢測時請不要使用手機，以免造成對故障檢測器的干擾。

---
