高壓穿墻套管是供導電部分穿過墻壁或電氣設備(如高壓油開關、變壓器、高壓互感器等)箱殼，并使導電部分固定在相應部位的部件。安裝高壓穿墻套管應符合如下要求：

(1)穿墻套管水平安裝時法蘭在墻外側；垂直安裝則法蘭在上方。

(2)穿墻套管中心距離，一般規定35kV為60em；10kV為45cm，如用于潮濕環境，應適當增大距離。

(3)進、出線雙回路的穿墻套管為避免干擾，小距離應相距2m以上。

(4)穿墻套管引線至戶外地面的高度應盡量滿足6．35kV不少于4m；110kV不少于5m；如高度不足2．5m時，必須裝設固定圍欄。

(5)穿墻套管應根據連接導線(母排)選用相同材質的導電桿，如材質不同，必須通過銅一鋁過渡板連接。

(6j穿墻套管戶外引線必須制作“U”形滴水彎頭，如用絕緣導線，則要在“U”形彎頭底部將絕緣切口以利泄水。

(7)穿墻套管一般宜固定在厚度為8～20mm鋼板上，并使孔徑大于套管嵌入部位5mm以上；固定板為混凝土板時， 厚度不得超過50mm，而且不得將法蘭埋人混凝土或抹灰層內。

(8)對于額定電流在1500A以上的穿墻套管，不得裝在混凝土板上。但裝在鋼板上時，由于鋼為導磁體，當大電流通過套管導電桿，在鋼板上形成閉合磁路，會產生很大的渦流、磁滯損耗而使鋼板嚴重發熱，將加速套管的絕緣介質老化。為此，可在鋼板套管嵌入孔之間沿直徑橫向開出寬度為3～5mm的縫隙，將孔與孔之問在水平方向連通，然后再用非磁性材料(銅或不銹鋼)填焊縫隙，以增加環繞套管磁路的磁阻，從而減少損耗發熱，有效地延長套管的使用壽命。

大氣污染防治行動計劃落實。與2012年相比，2016年我國清潔能源消費比重提高約5.2％，煤炭消費比重下降約6.5％，單位國內生產總值能耗下降約17.9％。綠色多元的能源供應體系加快建立。與2012年相比，2016年可再生能源發電裝機占比由28.4％提
高到34.6％，可再生能源發電量占比由19.9％提高到25.9％。堅持化石能源清潔化發展，積極推進煤炭清潔利用。截至2016年底，累計實施煤電節能改造約4.6億千瓦、超低排放改造約4.5億千瓦。頁巖氣年產量實現跨越，我國成為第三個實現頁巖氣工業化生產的。能源轉型發展動力正在增強。新一輪電力體制改革鋪開，交易機構組建工作基本完成，發用電計劃和配售電業務有序放開，市場活力更加充盈。油氣體制改革
總體方案，多個領域市場化改革加快推進。能源價格改革力度進一步加大，輸配電價改革實現省級電網全覆蓋。2016年減少企業電費支出近1300億元、用氣負擔近千億元。按照“三個一批”的戰略路徑，關鍵領域自主創新能力顯著提高。  能源合作拓展。扎實落實“一帶一路”倡議，能源裝備、技術、標準、服務“走出去”步伐持續加快，能源網絡互聯互通不斷推進。具有自主知識產權的“華龍一號”核電機組在巴基斯坦開工建設，
英國、阿根廷核電項目取得積極進展。相繼舉辦各類重大性能源會議，對全球能源治理的引領作用持續增強，對能源的影響力、塑造力進一步提高。我國能源發展進入新時代，是一個意味著能源對經濟社會發展支撐更加穩定、供給更加可持續、發展更加低碳的時代；是一個意味著能源改革深化、持續釋放發展活力，為建立清潔低碳、能源體系不斷提供新動能的時代；是一個意味著能源進一步走向、合作加強，能源外交日趨頻密、能
源堅強保障的時代；是一個意味著能源為滿足人民日益增長的美好生活需要而發展更平衡、更充分的時代。

使用環境條件
 1、戶內套管 環境溫度不高于＋40℃，不低于-40℃ 海拔不超過2500m
相對濕度月平均值不大于90％ 周圍空氣應不受腐蝕性或可燃氣體、水蒸汽等明顯污穢 無經常性的劇烈振動
 2、戶外套管 環境溫度不高于＋40℃，不低于-40℃； 海拔不超過2500m； 風速不大于34m/s
產品的使用環境的空氣污穢程度，按GB/T5582 分為Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 級； 無經常性的劇烈振動本系列產品戶內-戶外型干式復合穿墻套管，適應于額定電壓為10-126KV、頻率50H的三相交流系統電站各變電所的配電裝置
采用高溫加強型耐酸芯棒和先進的干式生產技術，產品性能穩定，局部放電量小，介質損耗小，產品免于維護，同時由于產品采用合理的設計結構，產品內部電場分布均勻，熱穩定性能好，運行系數較高。另外產品外絕緣材料還采用電氣性能，憎水性能和耐老化性能優異的高溫硫化硅橡膠材料。因此，產品具有優異的耐污能力和防性能，在產品運輸，安裝等方面極為快捷方便，符合電力產品環保、無油化、小型化的發展趨勢。是當前廣泛使用的瓷質穿墻管的換代產品、滿足城鄉高壓電網改造要求的新一代。 穿墻瓷套管用于電站和變電所配電裝置及高壓電器，供導線穿過接地隔板、墻壁或電器設備外殼，支持導電部分使之對地或外殼絕緣。

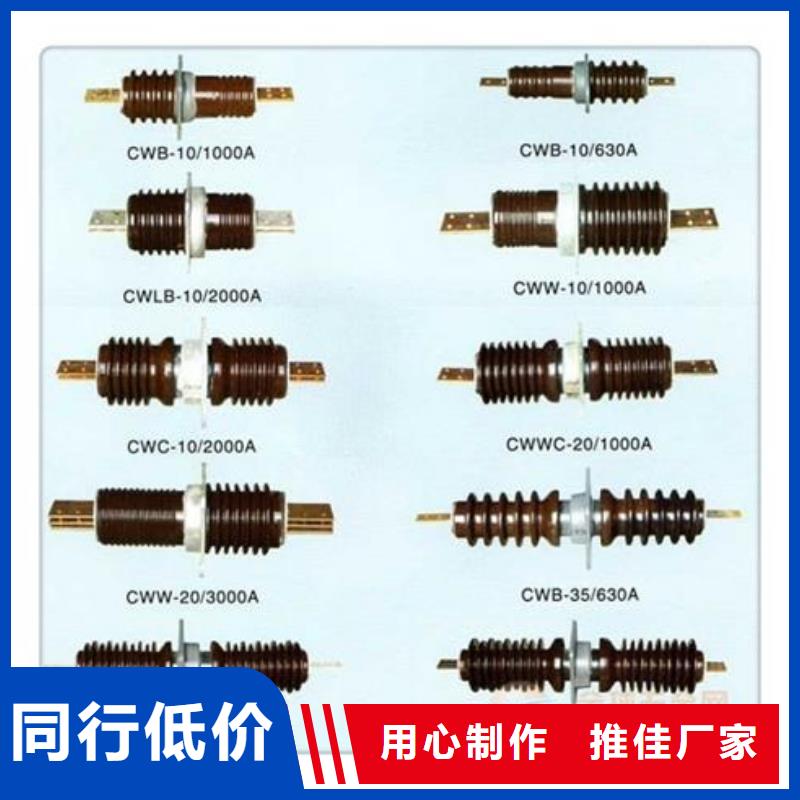

  穿墻瓷套管按其使用環境可分為戶內和戶外穿墻瓷套管。按穿過其中心的導體不同可分為母線穿墻瓷套管、銅導體穿墻瓷套管和鋁導體穿墻瓷套管。
  當銅導體與母線直接相連時，易產生電化腐蝕，接觸面溫升過高而導致接頭燒壞，影響設備壽命，故應采用銅鋁過渡接頭，但又給現場施工帶來麻煩，采用鋁導體瓷套管則可解決上述問題。

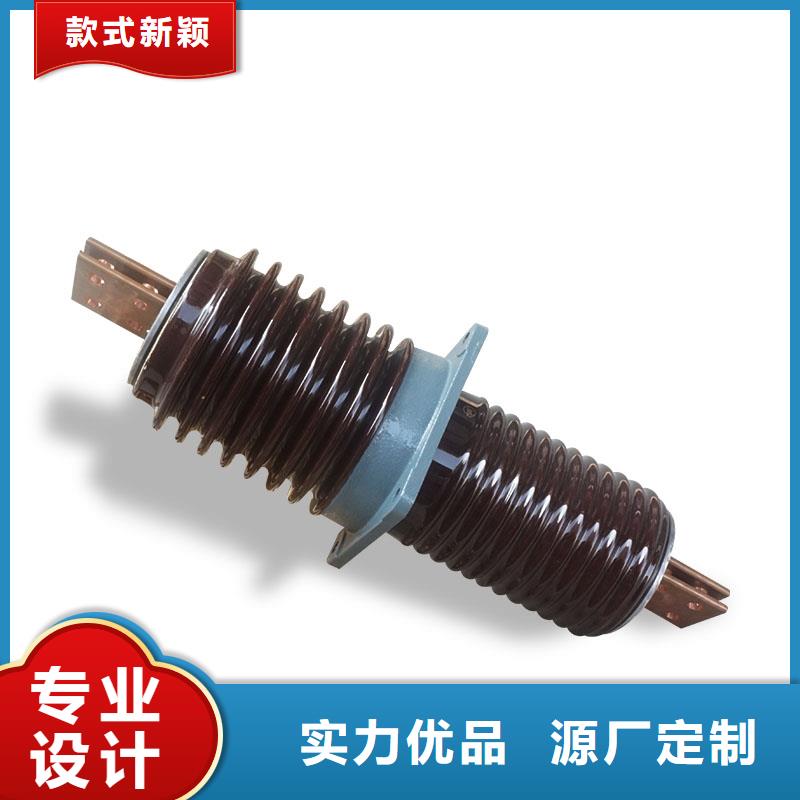

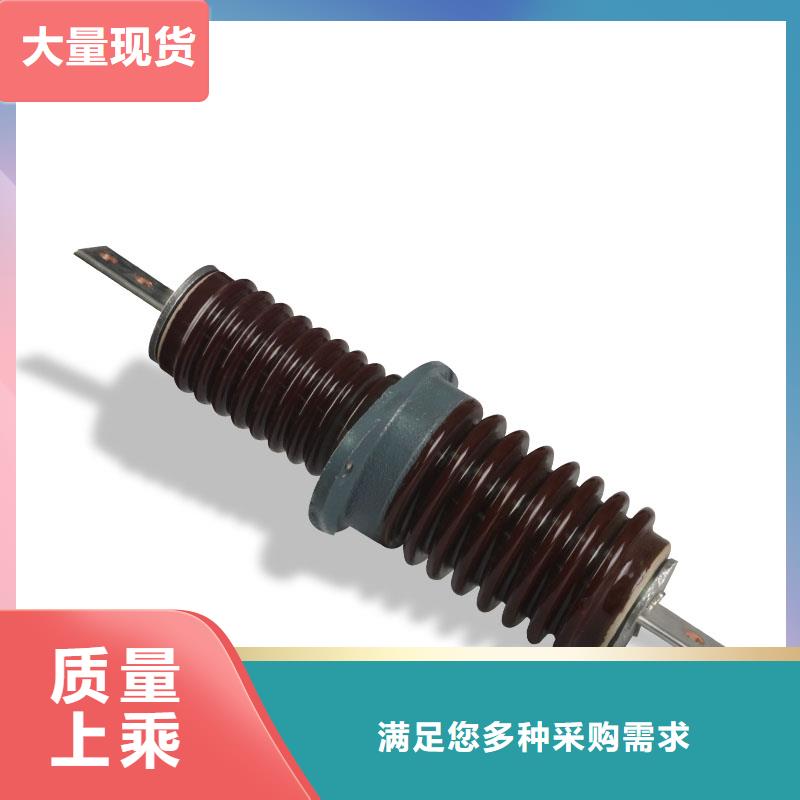

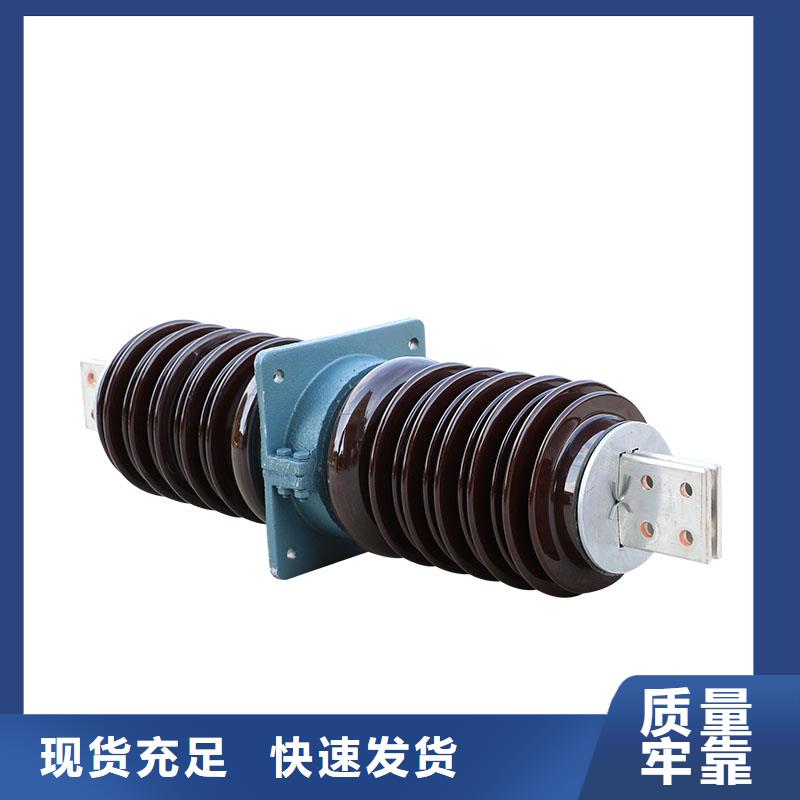

  戶內、戶外穿墻瓷套管是由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）。
  穿墻瓷套管的各項性能符合GB12944.1《高壓穿墻瓷套管技術條件》的規定。目前電力系統中使用的高壓套管一般分為兩種：一種是復合外套穿墻套管，另一類是瓷外套穿墻套管。復合外套穿墻套管與瓷外套穿墻套管區別是什么，又具有哪些優勢呢？瓷外套穿墻套管為傳統的充油電容式產品本身存在漏油污染、機械強度低、密封性能和防污性能差、易從而危及人身及設備等缺陷；為解決上述缺點，研發了復合外套穿墻套管，本產品是由銅導電桿、新型材料內絕緣芯棒護套、復合絕緣外傘套和接地法蘭組成.適用于交流電力系統額定電壓35kV以下、頻率50Hz 的戶內外變電站中作為高壓導體穿越墻壁或其他接地體時作為高壓導體的電氣絕緣和機械支撐作用也適用于是10kV 真空斷路器高壓進出線的絕緣和支撐.尤其適用于污穢地區能有效地防止污閃事故是當前廣泛使用的瓷質穿墻套管的換代產品.保定眾邦電氣有限公司生產的復合外套穿墻套管具有小型化、無油化、免（少）維護和可靠性高的特點。本產品外絕緣采用高溫硫化硅橡膠具有優異的防污性能、老化性能和防性能，滿足城鄉電網改造要求的新一代高壓產品。

高壓穿墻套管通過它的名字，我們就可以了解到，這是一款可以在墻上進行穿插的一種管子子，那么如果長時間的使用出現一些故障，那么該產品如果出現故障了，怎樣進行正當的處理呢？今天小編整理的這篇文章就是關于這款產品的一些相關的介紹，接下來我們就一起詳細的了解一下吧。
    高壓穿墻套管但現在很多的小型企業當中，生產的鋁導體和導體和我們今天所說的這款高壓穿墻套管，由于它的質量不合格，而且運行的年限非常長，又有該產品在線路當中出現跳閘的事故發生，所以給電網的運行埋下很多的隱患，根據這些問題很多的公司就會針對該產品進行改造的實際情況，所以說也有著不同的經驗，該產品能夠有效的年限為十年以上，但是他的每米價格為八元到十二元。我們根據該產品的型號設計生產圖紙，對于指定的生產廠家，使用優越的生產的橡膠堵，每支成本只在四元，所以說它的使用年限也能夠達到十年以上。而且在整個過程當中有著非常嚴格的要求，每道工序都有著嚴格的把關，所以說生產出來的產品質量非常的好。高壓穿墻套管是新的非常多的一款產品，而且這款產品在使用的過程當中有著眾多的優點和性能，所以，也被使用在了不同的領域當中。那么今天我們就詳細的了解一下這款產品選擇的途徑如何？接下來希望能夠給大家帶來更多的幫助。
高壓穿墻套管，有著不同的規格，同時能夠更好的為客戶提供更多的選擇。而且可以根據不同的選擇，對于帶電導體的或者是不帶體的無限型的套管，同時在選擇的時候也可以根據核定的電壓來進行選擇，產品能夠達到更好的使用標準，在使用的時候能夠更好的發揮出它的實用作用和性能，同時對于導體的產品，它的額定電壓不能夠小于在活躍持續工作的電流當中，同時母線型的產品本身就不帶導體，沒有額定的電流選擇問題，所以說該產品在選擇的時候也有著不同的區別。可以根據自己的使用需求來進行正確的選擇，這樣的話才能夠使這款產品在使用的時候體現出它更好的使用效果。因此，高壓穿墻套管在選擇的時候也有著一定的選擇途徑。

---
