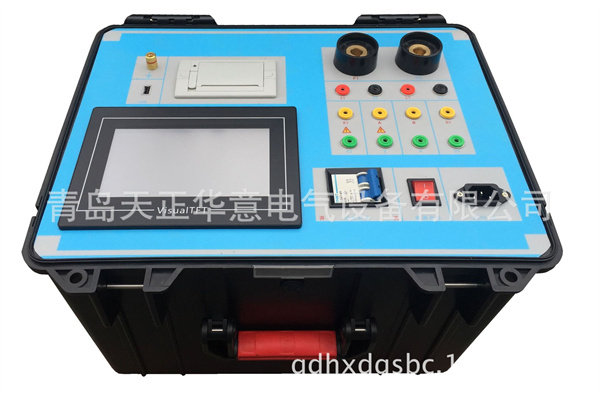

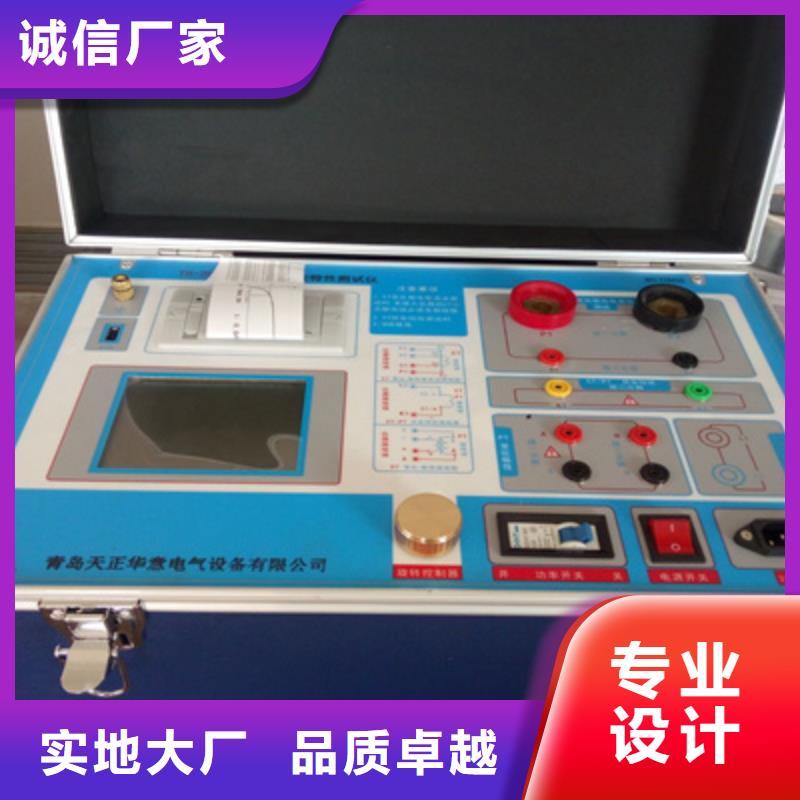

西藏互感器綜合測試儀設計用途 設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。二.參考標準GB 1207-2006、GB 1208-2006三.主要特征支持檢測CT和PT滿足 GB1207、GB1208等規程要求.無需外接其它輔助設備，單機即可完成所有檢測項目.自帶微型快速打印機、可直接現場打印測試結果.操作簡便，帶有智能提示，使用戶更易上手操作。.大屏幕液晶，圖形化顯示接口.按規程自動給出CT/PT（勵磁）拐點值.自動給出5％和10％誤差曲線.可保存3000組測試資料，掉電后不丟失.支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.小巧輕便≤22Kg，非常利于現場測試.四．測試儀主要測試功能：（見表1）CT（保護類、計量類）PT伏安特性（勵磁特性）曲線 伏安特性（勵磁特性）曲線自動給出拐點值 自動給出拐點值自動給出5％和10％的誤差曲線 變比測量變比測量 極性判斷比差測量 比差測量相位（角差）測量 相位（角差）測量極性判斷 交流耐壓測試一次通流測試 二次負荷測試交流耐壓測試 二次繞組測試二次負荷測試 鐵心退磁?二次繞組測試 鐵心退磁表1五. 測試儀主要技術參數： （見表2）項 目參 數工作電源AC220V±10％ 、50Hz 設備輸出0～1000Vrms， 5Arms（20A峰值）注：0～5A為真實值，大于5A～20A為計算值大電流輸出0～1000A勵磁精度≤0.5％（0.2％＊讀數＋0.3％＊量程）二次繞組電阻測量范圍0.1～300Ω精度≤0.5％（0.2％＊讀數＋0.3％＊量程）二次實際負荷測量范圍5～1000VA精度≤0.5％（0.2％＊讀數＋0.3％＊量程）±0.1VA相位測量（角差）精度4min分辨率0.1min比差精度0.05％CT變比測量范圍≤25000A/5A（5000A/1A）精度≤0.5％PT變比測量范圍≤500KV精度≤0.5％工作環境溫度：－10℃ ～ 40℃，濕度：≤90％，海拔高度：≤1000m尺寸、重量尺寸：410mm × 260mm × 340mm

<西藏>天正華意電氣設備有限公司

西藏互感器綜合測試儀另外，在二次負荷為19.58Ω(接近20Ω)時，所允許的電流倍數為12.85倍，大于該CT的額定電流倍數（10倍），通過該數據也可判斷該互感器合格。其實，只要找出這兩個關鍵點中的任意一個，即可判斷所測互感器是否合格。如果10％誤差不符合要求一般的做法有增大二次電纜界面積（減少二次阻抗） 串接同型同變比電流互感器（減少互感器勵磁電流） ?改用伏安特性較高的繞組（勵磁阻抗增大） 提高電流互感器變比（增大勵磁阻抗）圖45誤差曲線計算公式：M ＝（I＊P）/N ZII ＝（U-（I＊Z2））/(K＊I) I 電流 U 電壓N＝1 (1A 額定電流) I 電流N＝5 (5A 額定電流) Z2 CT二次側阻抗P＝20 （5％誤差曲線 ） K＝19（5％誤差曲線.1A 5A 額定電流）P＝10 （10％誤差曲線 ）K＝9 （10％誤差曲線.1A 5A 額定電流）附錄四、時間設置說明開機前先按下旋轉控制器不要松開，打開電源，當進度條進完后停3秒之后，松開旋轉控制器，此時可看到如圖46的界面，此時旋轉“控制器”把前兩個99設置為01，按下“控制器”。光標移動到后兩位的99，再次旋轉“控制器”，把后兩位也設置為01，按下“控制器”。此時可進入到界面47，在此界面中可設置時間，設置方式是先按下控制器，再旋轉設置數字，設置完畢后再次按下控制器表示確認，光標會進入到下個選項、智能提示說明 在做各種測試時，新上手的用戶可能會對接線及操作不熟練，導致實驗數據出現錯誤的結果。在這種情況下，會讓您無所適從，基于此我們加上了一些簡單的智能提示，使新用戶更易上手，使老用戶減少誤操作。如圖48到圖51，舉例說明了伏安特性與變比極性測試時易出現的一些問題。1、伏安特性測試時空開（功率開關）忘記打開的提示。2、伏安特性測試時接線錯誤的提示。（CT的二次繞組應接在K1/K2有時用戶會誤接在S1/S2）。3、變比極性測試時空開忘記打開或者一次電流線沒有接上。4、變比極性測試時CT二次的接線沒有接對。

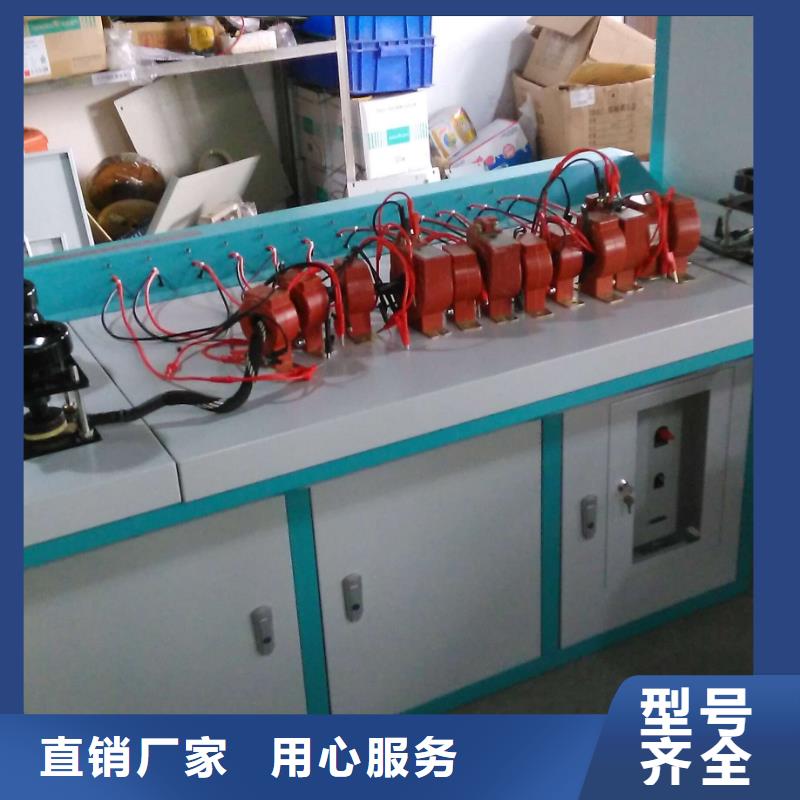

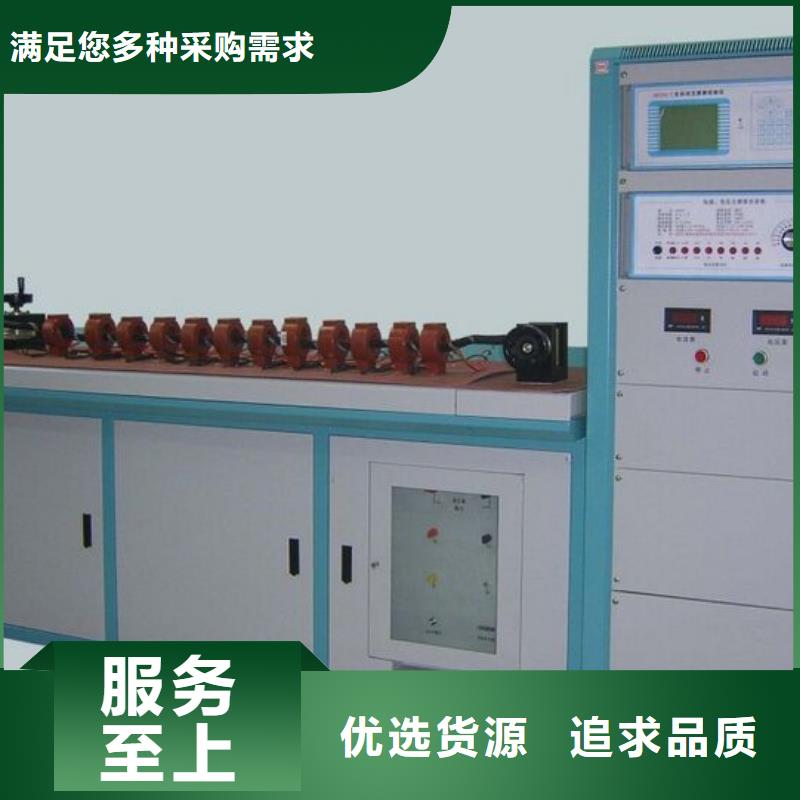

西藏互感器綜合測試儀測試完成后按下臺體的復位鍵此時調壓器自動回到零位，再將互感器校驗儀按“復位”鍵退回到開始界面，然后關掉臺體總電源。電壓互感器的測量、阻抗測量和導納測量方法同電流互感器的測量方法一致。用戶可以參照電流互感器測試方法接線測量。測試前，請先閱讀相關接線圖，并由有資質的專業人員接線操作。如有不清楚，請先電話聯系廠家，問清后再操作。－注意：再按↓、為設置被測互感器的等級，如下圖；光標移動到“開始測量”，按“確定”鍵就可進入測量界面；在下一界面可選擇規程測量和直接測量。注意：參數按被測互感器的銘牌上正確設置。用↑、↓、確定、退出就可完成此設置。然后按“確認”鍵開始測量，然后將升壓器慢慢上升，就可清楚的看到其測量對象、等級、精度及其相關信息均有顯示。百分表、比差及角差采用大字體顯示，便于觀察。到了此界面就可看出它的誤差是否在精度范圍內。使用適當?shù)谋ｋU絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。－術語警告：警告字句指出可能造成人身傷亡的狀況或做法。小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。

<西藏>天正華意電氣設備有限公司
西藏互感器消諧電阻器測試儀解決方案 <西藏>天正華意電氣設備有限公司

西藏互感器綜合測試儀USB接口可將儀器內部存儲數據下載到優盤中，也可將優盤中數據導入儀器。7．電源開關儀器工作時的總電源開關。8．互感器一次A端儀器內部輸出高壓端，連接到互感器一次的A 端子上，工作過程中短期輸出電壓4kV，由專用高壓絕緣線引出。9．互感器一次N端連接到互感器一次的N 端子（C2電容尾）上，工作過程中短期輸出電壓4kV，由專用高壓絕緣線引出，測量前測電容式電壓互感器必須將N與E（或X）完全分離！10．互感器一次E端儀器內部輸出低壓端，連接到互感器一次的E （或X）端子上，必須接地!11．接地端子測試之前，務必保證該端子可靠接入大地。12．交流電源插座交流220V±10％?，頻率 50±0.5Hz。13. 高壓輸出開關用于切斷高壓輸出，在測試過程中應將其接通。第四章使用方法一、使用準備? 儀器測量必須是帶電作業，所以操作人員一定要遵守《安規》。? 接線前用萬用表檢查一下各測量線的絕緣狀況，以防因測量線的短路而造成電網及設備事故。? 接線應按照先接儀器面板上的端子，后接被測線路的順序，注意連接好儀器后面的外殼接地端子。??

西藏互感器綜合測試儀售后服務承諾 ，本產品保修一年，終身維護。附錄三、誤差曲線說明 根據互感器二次側的勵磁電流和電壓計算出的電流倍數（M）與允許二次負荷（ZII）之間的5％、10％誤差曲線的數據中也可判斷互感器保護繞組是否合格：1）在接近理論電流倍數下所測量的實際負荷大于互感器銘牌上理論負荷值，說明該互感器合格如圖21數據說明；2）在接近理論負荷下所測量的實際電流倍數大于互感器銘牌上的理論電流倍數也說明該互感器合格如圖21數據說明；保護用電流互感器二次負荷應滿足5％誤差曲線的要求，只要電流互感器二次實際負荷小于5％誤差曲線允許的負荷，在額定電流倍數下，合格的電流互感器的測量誤差即在5％以內。二次負荷越大，電流互感器鐵心就越容易飽和，所允許的電流倍數就越小。在圖21中例所示（所測保護用CT為5P10 20VA）：其中5為準確級（誤差極限為5％），P為互感器形式（保護級），10為準確限值系數（10倍的額定電流），20VA表示額定二次負荷（容量）。電流倍數為10.27倍（接近10倍）時，所允許的二次負荷為27.19Ω大于該CT的額定負荷20VA(20VA/1＝20Ω)通過該數據可判斷該互感器合格。另外，在二次負荷為19.58Ω(接近20Ω) 所允許的二次負荷為27.19Ω大于該CT的額定負荷20VA(20VA/1＝20Ω)通過該數據可判斷該互感器合格。另外，在二次負荷為19.58Ω(接近20Ω)時，所允許的電流倍數為12.85倍，大于該CT的額定電流倍數（10倍），通過該數據也可判斷該互感器合格。其實，只要找出這兩個關鍵點中的任意一個，即可判斷所測互感器是否合格。如果10％誤差不符合要求一般的做法有： ?增大二次電纜界面積（減少二次阻抗） ?串接同型同變比電流互感器（減少互感器勵磁電流） ?改用伏安特性較高的繞組（勵磁阻抗增大） ?提高電流互感器變比（增大勵磁阻抗）圖21誤差曲線計算公式：M ＝（I＊P）/N ZII ＝（U-（I＊Z2））/(K＊I) I 電流 U 電壓N＝1 (1A 額定電流) I 電流N＝5 (5A 額定電流) Z2 CT二次側阻抗P＝20 （5％誤差曲線 ） K＝19（5％誤差曲線.1A 5A 額定電流）P＝10 （10％誤差曲線 ）K＝9 （10％誤差曲線.1A 5A 額定電流）

<西藏>天正華意電氣設備有限公司

西藏互感器綜合測試儀試驗過程中通過按下控制器可終止試驗，測試完畢后自動計算出一次側與二次側的相位角差，實際測的變比值與用戶設定的額定變比的百分比差（圖31）。按下 “打印”即可打印出測試結果， “保存”即可保存測試結果， “退出”可返回至參數設置菜單。如果顯示均為9，則說明誤差超出顯示范圍，請檢查設定值。圖30 ，PT角差比差測試界面圖31，PT角差比差測試結果界面5、PT交流耐壓試驗1）、參數設置：　在PT測試主界面中，選擇進入“交流耐壓”試驗界面（如圖32），設置好設定電壓值：0～1000V。2）、實驗：參照圖33接線，被測PT二次側短接與測試儀電壓輸出口K2連接，電壓輸出口另一端K1連接互感器外殼。檢查接線完成后，合上功率開關，選擇 “開始”選項，按下即開始升壓，電壓保持時間默認為1分鐘，測試過程中，儀器內部對互感器二次繞組與外殼之間的漏電流實時檢測，如果發現電流迅速增加，將會自動回零，頁面會顯示測試異常。圖32，PT交流耐壓測試界面 圖33，PT交流耐壓接線圖6、PT負荷試驗1）、參數設置：　在PT測試主界面中，選擇進入“負荷”試驗界面（，設置額定二次電壓值：100V、100/√3、100/3、150V、220V。2）、試驗：　測試儀的K1、K2為電壓輸出端，參照圖35進行接線，將被測負荷（負載）接測試儀的K1、K2端，檢查接線無誤后，合上功率開關，選擇“開始”即開始試驗，試驗完成后，即顯示負荷性測試結果，可以選擇 “保存” 、“打印”及“退出”選項進行下一步操作。

<西藏>天正華意電氣設備有限公司

西藏互感器綜合測試儀誤差曲線說明 根據互感器二次側的勵磁電流和電壓計算出的電流倍數（M）與允許二次負荷（ZII）之間的5％、10％誤差曲線的數據中也可判斷互感器保護繞組是否合格：1）在接近理論電流倍數下所測量的實際負荷大于互感器銘牌上理論負荷值，說明該互感器合格如圖45數據說明；2）在接近理論負荷下所測量的實際電流倍數大于互感器銘牌上的理論電流倍數也說明該互感器合格如圖45數據說明；保護用電流互感器二次負荷應滿足5％誤差曲線的要求，只要電流互感器二次實際負荷小于5％誤差曲線允許的負荷，在額定電流倍數下，合格的電流互感器的測量誤差即在5％以內。二次負荷越大，電流互感器鐵心就越容易飽和，所允許的電流倍數就越小。因此，5％誤差曲線即n/ZL曲線為圖9所示曲線。在圖45中例所示（所測保護用CT為5P10 20VA）：其中5為準確級（誤差極限為5％），P為互感器形式（保護級），10為準確限值系數（10倍的額定電流），20VA表示額定二次負荷（容量）。電流倍數為10.27倍（接近10倍）時，所允許的二次負荷為27.19Ω大于該CT的額定負荷20VA(20VA/1＝20Ω)通過該數據可判斷該互感器合格。另外，在二次負荷為19.58Ω(接近20Ω) 所允許的二次負荷為27.19Ω大于該CT的額定負荷20VA(20VA/1＝20Ω)通過該數據可判斷該互感器合格。

西藏互感器消諧電阻器測試儀解決方案 <西藏>天正華意電氣設備有限公司

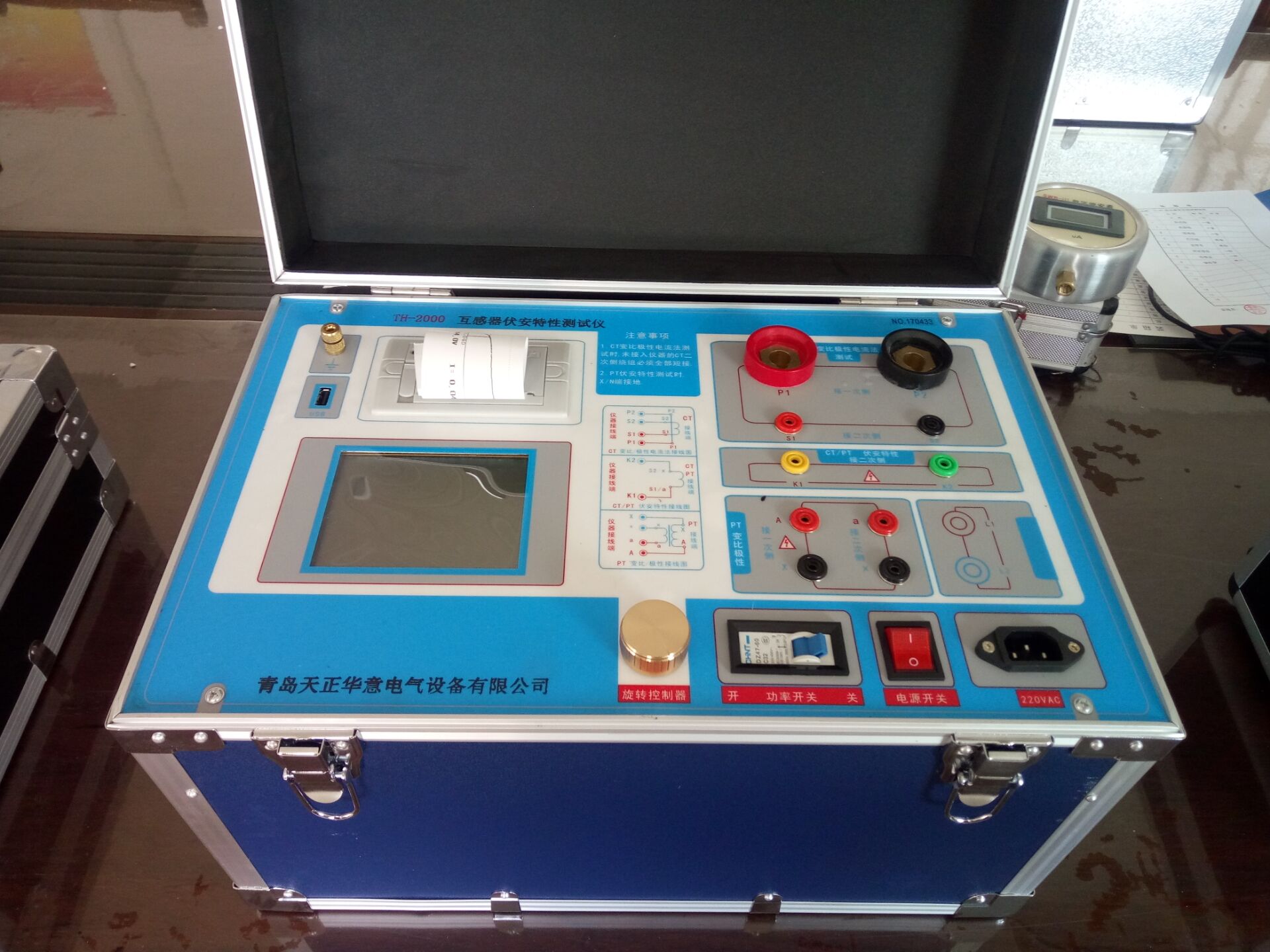

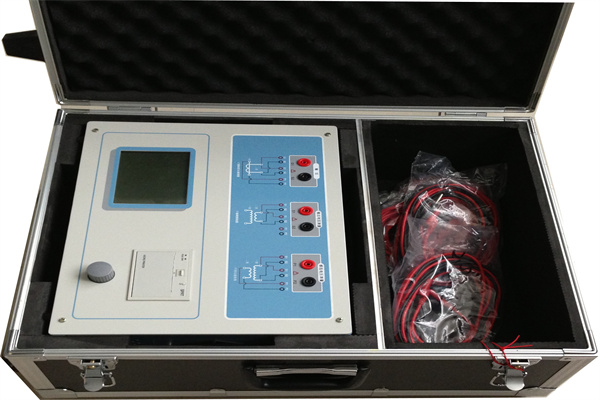

西藏互感器綜合測試儀工作條件要求1、輸入電壓 220Vac±10％、額定頻率 50Hz； 2、測試儀應該由帶有保護接地的電源插座供電。如果保護地的連接有問題，或者電源沒有對地的隔離連接，仍然可以使用測試儀，但是我們不保證；3、參數對應的環境溫度是23℃±5℃； 4、保證值在出廠校驗后一年內有效。六. 產品硬件結構6.1．面板結構: （圖1）圖16.2．面板注釋：1 —— 設備接地端子2 ——U盤轉存口3 ——打印機4 ——液晶顯示器5 ——控制器6 ——過流保護（功率）開關7 ——P1、P2：CT變比/極性試驗時，大電流輸出端口8 ——S1、S2：CT變比/極性試驗時，二次側接入端口9 ——K1、K2：CT/PT勵磁（伏安）特性試驗時，電壓輸出端口10 ——A、X ：PT變比/極性時，一次側接入端口11 ——a、x ：PT變比/極性時，二次側接入端口12 ——D1、D2 ：CT/PT 二次直阻測試時，二次側接入端口（選配）13 ——主機電源開關14 ——主機電源插座15 、16、17、18、19、20——主要功能接線簡圖七.操作方式及主界面介紹7.1、控制器使用方法控制器有三種操作狀態：“左旋”，“右旋”，“按下”。使用控制器的這三種操作可以方便的用來移動光標、輸入數據和選定項目等。7.2、主菜單 （見圖2）開機之后默認進入CT測試，CT測試主菜單共有“勵磁”、“負荷”、“直阻”、“變比極性”、“角差比差”、“交流耐壓”、“一次通流” 、“數據查詢”、“退磁” 、“PT”10種選項，可以使用旋轉控制器進行選擇和設置。如圖2所示，當“類型”后面為帶有灰色背景的 CT 時，表示當前為CT測試。旋轉光標到“PT”并按下，則進入PT測試界面，如圖3。PT測試主菜單共有“勵磁”、“負荷”、“直阻”、“變比極性”、“角差比差”、“交流耐壓”、“數據查詢”、“退磁” 、“CT”9種選項，可以使用旋轉控制器進行選擇和設置。如圖3所示，當“類型”后面為帶有灰色背景的 PT 時表示當前為PT測試。旋轉光標到“CT”并按下，則進入CT測試界面，

西藏互感器綜合測試儀主菜單界面儀器開機即進入主菜單，界面如圖3所示：圖3、主菜單界面主菜單共有八個可選項，分別為：CT規程測試、CT單點測試、CT直阻測試、CT變比粗測、PT變比極性、國標查詢、歷史數據、系統設置。當光標指向哪一個功能選項時，哪個選項就變?yōu)榉瓷@示，可見圖四界面中選中項為‘CT規程測試’功能，按上下左右鍵可改變光標指向的選項。此時，按‘’確定鍵進入選中的功能顯示屏。頂端顯示欄顯示出設備名稱和編號、當前的日期和時間；底端欄為提示行，提示出當前選項的功能。各功能選項的用途分別為：?CT規程測試：按互感器檢定規程對被測CT進行各負荷點校驗，給出檢測結果。?CT單點測試：對被測CT進行自選負荷點校驗，給出檢測結果。?CT直阻測試：對被測CT的直流電阻進行測量。?CT變比粗測：對被測CT進行變比值的粗略測量。?PT變比極性：對PT進行變比和極性的近似測量。?國標查詢：儀器內置互感器校驗的標準，通過次界面可以查閱相關的標準要求。?歷史數據：查看已保存的測試結果記錄。同時可將儀器內部保存的測試記錄上傳到后臺管理計算機，方便用戶進行測試結果的管理。?系統設置：生產廠商調試用界面，用戶不需了解。2、CT規程測試界面在選中‘CT規程測試’功能時，進入規程測試設置屏。如圖4所示：圖4、CT規程測試參數設置界面參數設置屏可見，項目有：試品編號、試品型號、額定電流、額定負荷、CT_變比、CT_精度、功率因數、設置日期、設置時間、開始規程測試；同時還給出具體接線圖。各項參數的含義和作用如下：?試品編號：對被測CT人為的進行編號，以便查詢方便，多可設置12位數字或字母。?試品型號：被測CT的型號，多可設置12位數字或字母。?

<西藏>天正華意電氣設備有限公司

西藏互感器綜合測試儀.PC 機操作軟件使用說明 11.1將配套光盤放入計算機光驅中，解壓“軟件”至電腦。11.2安裝完畢后，打開“伏安特性”文件夾，選擇打開“VATeXing.exe” 操作軟件，如圖15即為上位機操作軟件。11.3 在“VATeXing.exe”操作軟件中，下方選擇互感器種類“CT”或“PT”，應用語言“中文”或“英文”。11.4如需生成報告格式文件，必須載入試驗結果數據，具體操作方法如下：a）、將存儲試驗數據的U盤連接至計算機。b）、在圖16中選擇打開“選擇文件”，出現圖17操作窗口，在圖16中可根據需要載入所需文件。c）、試驗結果數據說明：以“A”為開頭的數據為勵磁特性結果數據，以“B”為開頭的數據為變比極性結果數據，以“C”為開頭的數據為負荷結果數據，以“D”為開頭的數據為直阻結果數據。以“E”為開頭的數據為角差比差結果數據。11.5 載入數據結束后，選擇“確定”出現圖18界面，在此界面右上方設置相應參數后，選擇“生成誤差曲線”則完成所有試驗結果的載入。11.6 載入全部完成后，可根據需要選擇“保存”或打印結果數據。11.7 選擇“保存”選項，則以WORD的形式顯示結果如圖19。11.8 如需繼續加載試驗結果數據，請先上次載入的數據。圖15圖16 圖17圖18附 錄 附錄一、 “校準”測試方法（以CT為例）圖19，校準測試主界面圖20，電壓校準接線圖1）參數設置： 進入CT“勵磁”測試界面后，選擇進入“校準”試驗界面，設定好勵磁電流值：0.1A ～ 5A；勵磁電壓值：1V～3000V。2）開始： 電壓校準試驗參照圖19進行接線；設置好被測電壓后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電壓/電流值用于檢測。電流校準試驗參照圖20進行接線，電壓設定值略高于【電流設定值（A）＊負載（Ω）】，設置好被測電流/電壓值后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電流/電壓值用于檢測。

西藏互感器綜合測試儀PT二次負荷測試界面 圖35，PT二次負荷接線圖7、直阻測試： 請參照第14頁CT直阻測試。十.數據查詢在CT/PT測試主界面中，選擇進入“數據查詢”試驗界面（如圖36），根據需要選擇“勵磁”、“負荷”、“直阻”、“變比極性”、“角差比差”、“退出”等測試選項，選定測試項目后，進入圖39測試界面，顯示儀器中該項目下所保存的的測試結果，可以選擇 “上頁” 、“下頁”、“轉存”、“退出”、“”選項進行相應操作。轉存時，插上U盤至測試儀通訊口“USB”，在圖37中，點擊“轉存”則會將當前頁面下所顯示的測試記錄轉存進入U盤之中。每條記錄所用時間約2秒鐘，轉存結束后，界面提示“轉存完畢”。圖36圖37十一.PC 機操作軟件使用說明 11.1將配套光盤放入計算機光驅中，解壓“軟件”至C盤根目錄。11.2首先，安裝“wic_x86_chs.exe”文件，其次，安裝“dotNetFx40_Full_x86_x64.exe”軟件，默認安裝地址即可。11.3安裝完畢后，打開“伏安特性”文件夾，選擇打開“VATeXing.exe”操作軟件，如圖38即為上位機操作軟件。11.4在“VATeXing.exe”操作軟件中，下方選擇互感器種類“CT”或“PT”，應用語言“中文”或“英文”。11.5如需生成報告格式文件，必須載入試驗結果數據，具體操作方法如下：a）、將存儲試驗數據的U盤連接至計算機。b）、在圖38中選擇打開“選擇文件”，出現圖39操作窗口，在圖39中可根據需要載入所需文件。c）、試驗結果數據說明：以“A”為開頭的數據為勵磁特性結果數據，以“B”為開頭的數據為變比極性結果數據，以“C”為開頭的數據為負荷結果數據，以“D”為開頭的數據為直阻結果數據。

<西藏>天正華意電氣設備有限公司

西藏互感器綜合測試儀USB接口可將儀器內部存儲數據下載到優盤中，也可將優盤中數據導入儀器。7．電源開關儀器工作時的總電源開關。8．互感器一次A端儀器內部輸出高壓端，連接到互感器一次的A 端子上，工作過程中短期輸出電壓4kV，由專用高壓絕緣線引出。9．互感器一次N端連接到互感器一次的N 端子（C2電容尾）上，工作過程中短期輸出電壓4kV，由專用高壓絕緣線引出，測量前測電容式電壓互感器必須將N與E（或X）完全分離！10．互感器一次E端儀器內部輸出低壓端，連接到互感器一次的E （或X）端子上，必須接地!11．接地端子測試之前，務必保證該端子可靠接入大地。12．交流電源插座交流220V±10％?，頻率 50±0.5Hz。13. 高壓輸出開關用于切斷高壓輸出，在測試過程中應將其接通。第四章使用方法一、使用準備? 儀器測量必須是帶電作業，所以操作人員一定要遵守《安規》。? 接線前用萬用表檢查一下各測量線的絕緣狀況，以防因測量線的短路而造成電網及設備事故。? 接線應按照先接儀器面板上的端子，后接被測線路的順序，注意連接好儀器后面的外殼接地端子。??

<西藏>天正華意電氣設備有限公司 西藏互感器消諧電阻器測試儀解決方案
<西藏>天正華意電氣設備有限公司

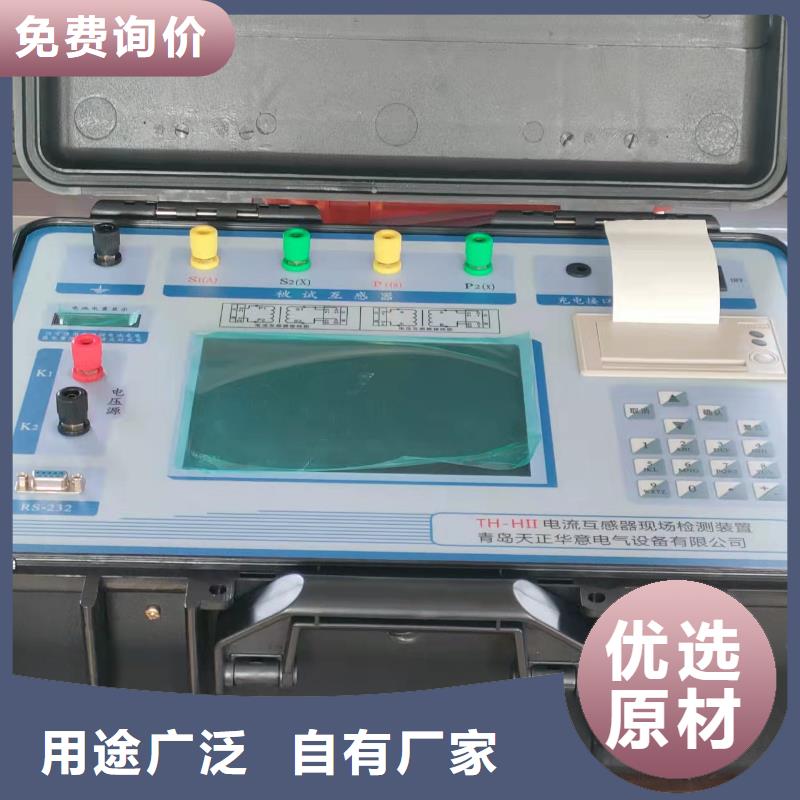

西藏互感器綜合測試儀功能特點3二、技術指標4三、結構外觀51、結構尺寸52、面板布置53、鍵盤說明6四、液晶界面主菜單界面、CT規程測試界面83、CT單點測試界面94、CT直阻測試界面105、CT變比粗測界面116、PT變比極性測試界面127、國標查詢界面138、歷史數據查閱界面149、系統設置界面14五、使用方法151．CT校驗：152．CT直阻測量：153．PT變比極性測量：16六、注意事項18前 言電流互感器是電力系統計量裝置的重要組成部件，其精度直接影響計量裝置對用戶電費計量的準確性；因此對電流互感器的定期檢測是電力部門必須要做的工作；目前國內傳統的互感器檢定方法大多采用比較測差法，即在進行檢定互感器時，將被檢互感器二次接負荷（常用負荷箱代替），與同變比的標準互感器進行比較，由升流（升壓）器給二者提供一次電流（電壓），而二者的二次差流（差壓）信號輸入校驗儀，由校驗儀測出被檢互感器相對于標準互感器的誤差。這種檢定方法，需要大電流（電壓）電源設備、同變比的標準互感器和負荷箱。當一次電流大于1000A，電源設備容量高達數十千伏安，體積龐大，且接線困難，在現場檢定互感器很不方便。針對以上這種情況，我公司適時研發出一種輕便實用的對電流互感器進行現場檢測的設備——電流互感器現場校驗儀；本儀器是在詳細分析互感器的數學模型的基礎上開發出的互感器測試儀，在進行互感器檢定時，不需要調壓器、大電流升流器和標準互感器及負荷箱，只需帶上本儀器就可按標準測量電流互感器的比差和角差，還可測量電流1％~120％間任意百分比的比差和角差；可直接測量電流互感器和電壓互感器的變比；可定性的測量電壓互感器的比差和角差；可現場測量電流和電壓互感器的實際二次負荷，檢定特別方便。儀器采用高精度、自動線性調節的直流和交流電源；高速、高可靠性的數字處理模塊；高測量精度、高穩定性的前置測量電路保證了儀器測量的準確度和高穩定度。
