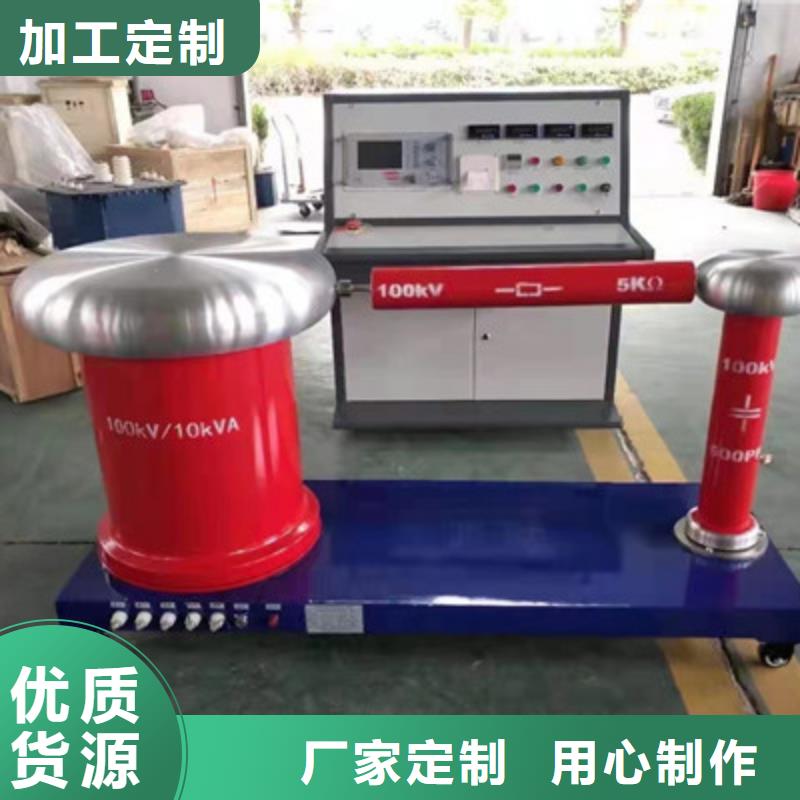

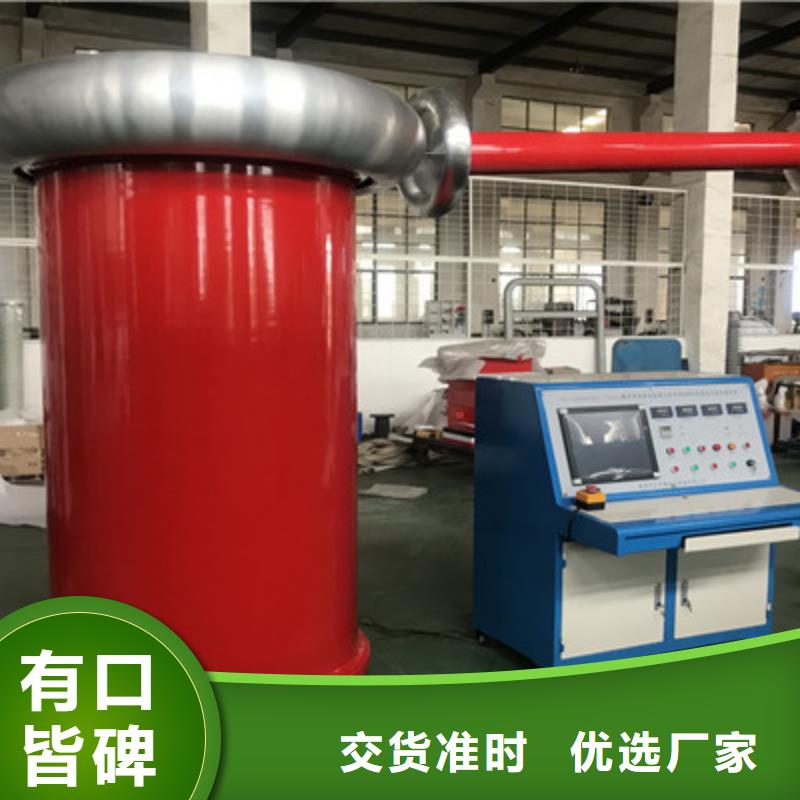

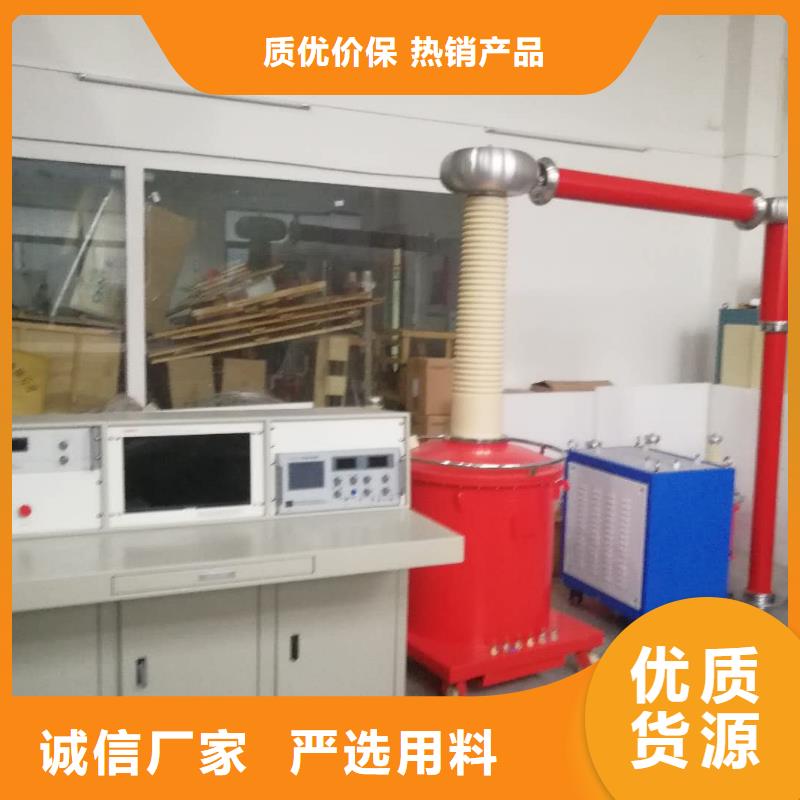

西藏工頻高壓局放試驗裝置 35kV電壓等級電工產品工頻無局放試驗設備成套裝置技術方案一、適用范圍本設備主要用于部分35kV電壓等級以下電力產品如電壓電流互感器、電力變壓器、高壓開關柜、高壓斷路器、電纜附件、所有絕緣器具等高壓試品進行工頻倍頻耐壓、局部放電試驗及其科學研究試驗。二、使用條件海拔高度：≤1000m環境溫度：-10℃～＋40℃相對濕度：＜90％（25℃時）使用環境：戶內無導電塵埃無火災及爆炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波，波形畸變率＜3％設有一可靠接地點，接地電阻≤0.5Ω、主要設備的技術參數（一）、YDTW-10/100工頻無暈試驗變壓器額定容量：10kVA高壓額定電壓：100 kV低壓額定電壓：0.22kV高壓額定電流：0.1A低壓額定電流：45.5A測量繞組電壓：100V相數：?jiǎn)蜗嗦?lián)結組：II0阻抗電壓：≤10％輸出波形畸變率：≤3％工頻耐壓水平：110kV/1min局部放電量：額定電壓下≤5PC80％額定電壓下≤3PC允許運行時間：額定電壓、額定電流下運行1分鐘；2/3額定電壓、2/3額定電流下連續運行冷卻方式：油浸自冷

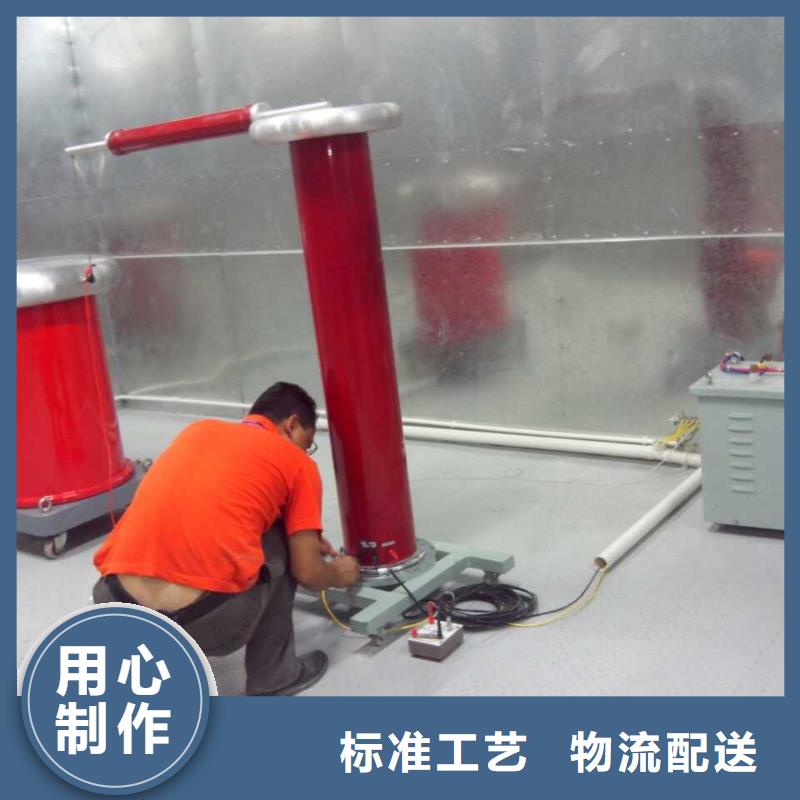

西藏工頻高壓局放試驗裝置 校正脈沖發生器予以校正。注意：方波測量盒應盡量靠近試品的高壓端。紅端子引線接高壓端。然后調節放大器增益調節，使該注入脈沖高度適當（示波屏上高度2cm以下），使數字表讀數值與注入的已知電量相符。調定后放大器細調旋鈕的位置不能再改變，需保持與校正時相同。校正完成后必須去掉校正方波發生器與試驗回路的連接。（3）測試操作：接通高壓試驗回路電源，零標開關至“通”位置，緩緩升高試驗電壓，橢圓上出現兩個零標脈沖。旋轉“橢圓旋轉”開關，使橢圓旋轉到預期的放電處于有利于觀測的位置，連續升高電壓，注意次出現的持續放電，當放電量超過規定的值時的電壓即為局部放電起始電壓。在規定的試驗電壓下，觀測到放電脈沖信號后，調節放大器粗調開關（注意：細調旋鈕的位置不能再變動），使顯示屏上放電脈沖高度在0.2~2cm之間（數字電壓表上的PC讀數有效數字不能超過120.0），超過120至需要降低增益檔測量。注意：本儀器使用數字表顯示放電量，其滿度值定為100超過該值即為過載，不能保證精度，超過該值需撥動增益粗調開關轉換到低增益檔。試驗過程中常會發現有各種干擾，對于固定相位的干擾，可用時間窗裝置來避開。合上開關用一個或兩個時間窗，并調節門寬位置來改變橢圓上加亮區域（黃色）的寬度和位置，使其避開干擾脈沖之處，用時間窗裝置可以分別測量產生于兩個半波內的放電量。三倍頻感應法的試驗步驟：將高頻電源接入儀器后面板的高頻電源插座，并將電源開關置于“開”的位子，其他試驗方式同前試驗。

西藏?zé)o局部放電試驗變壓器大品牌放心購

西藏工頻高壓局放試驗裝置 局部放電的表征參數局部放電是比較復雜的物理現象，必須通過多種表征參數才能的描繪其狀態，同時局部放電對絕緣破壞的機理也是很復雜的，也需要通過不同的參數來評定它對絕緣的損害，目前我們只關心兩個基本參數。1視在放電電荷——在絕緣體中發生局部放電時，絕緣體上施加電壓的兩端出現的脈動電荷稱之為視在放電電荷，單位用皮庫（pc）表示，通常以穩定出現的視在放電電荷作為該試品的放電量。2放電重復率——在測量時間內每秒中出現的放電次數的平均值稱為放電重復率，單位為次/秒，放電重復率越高，對絕緣的損害越大。第二章局放測試的試驗系統接線。在了解了局部放電的基本理論之后，在本章我們的重點轉向?qū)嶋H操作，我們先介紹局部放電測試中常用的三種接法，隨后我們?cè)俳榻B整個系統的接線電路，我們?cè)俜謩e介紹幾種典型的試品的試驗線路。

<西藏>天正華意電氣設備有限公司

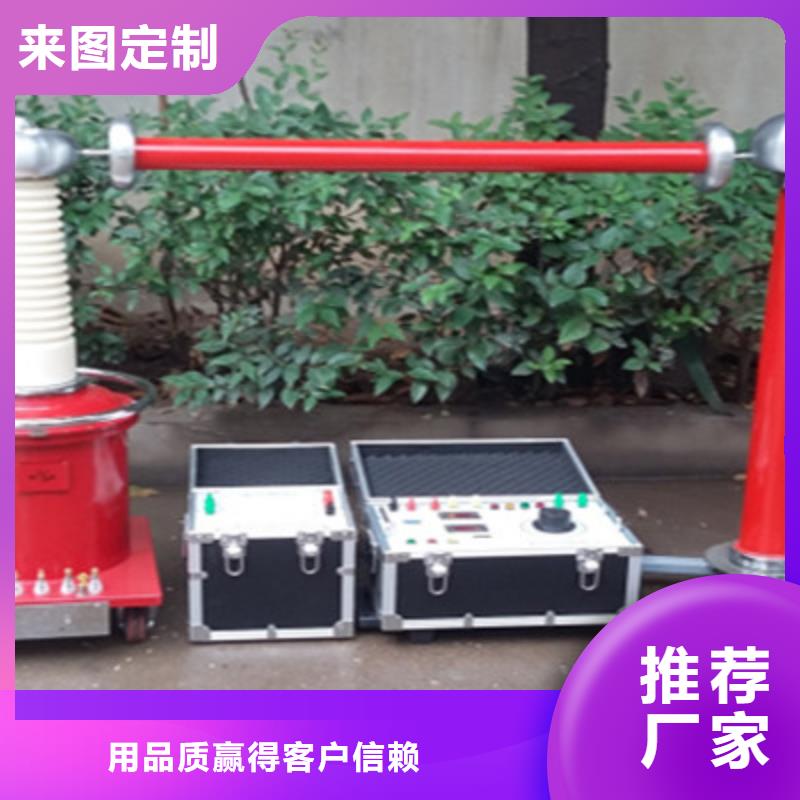

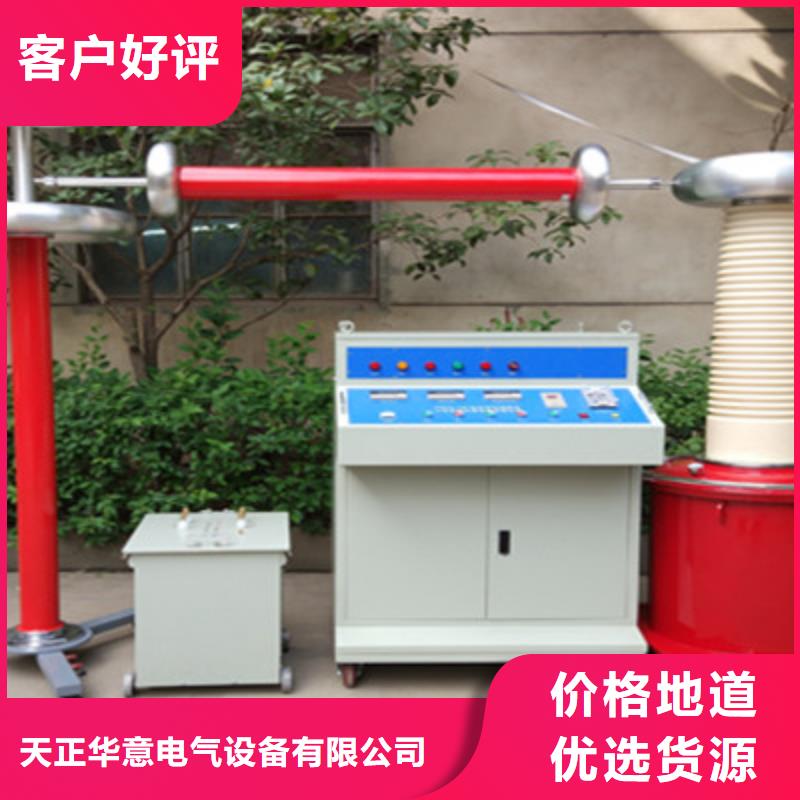

西藏工頻高壓局放試驗裝置 工頻/三倍頻試驗控制部分 該控制部分既可實現工頻試驗也可實現三倍頻試驗。通過旋鈕切換接觸器，改變?cè)囼?yàn)回路，完成實驗，互鎖控制，互不影響。控制臺設有控制、測量和保護系統。通過操作指令完成對試品在規定條件下的全部試驗程序，并且測量試品的電壓、電流或其它參數，耐壓延時可在0-99hr時間間隔范圍內調節。控制臺面板安裝電流、電壓指示儀表，可以顯示輸入電壓、輸入電流，輸出電壓、輸出電流等。（二）校正脈沖發生器型號：JZF-10輸出電荷量檔位：5 pC、10 pC、20 pC 、50pC極性：正負交替重復頻率：1.2kHz頻率變化范圍：＞±100Hz脈沖上升沿時間：100uS注入電容：10pF 　電容誤差 Ec≤±４％方波電壓幅度誤差 Eu≤±４％（50pC檔位）校正電荷誤差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg電池：6F22 9V（三）輸入單元（檢測阻抗）型號：3＃輸入單元是將放電試驗回路中的放電信息檢測出來的重要單元，亦稱為檢測阻抗。本輸入單元從1號~12號，及7R，能符合IEC270所的幾種局部放電的檢測方法（并聯法、串聯法、平衡法等）。本輸入單元采用高頻變壓器的雙調諧式輸入回路，初次級均為L(zhǎng)CR回路，其初級電感量在局放儀的放大器頻帶內與試驗電路的等效電容相調諧。

西藏?zé)o局部放電試驗變壓器大品牌放心購

西藏工頻高壓局放試驗裝置 電場不均勻。2、電介質不均勻。3、制造過程的氣泡或雜質。經常發生放電的原因是絕緣體內部或表面存在氣泡；其次是有些設備的運行過程中會發生熱脹冷縮不同材料特別是導體與介質的膨脹系數不同，也會逐漸出現裂縫；再有一些是在運行過程中有機高分子的老化，分解出各種揮發物，在高場強的作用下，電荷不斷地由導體進入介質中， 在注入點上就會使介質氣化。二 、局部放電的模擬電路及放電過程簡介介質內部含有氣泡，在交流電壓下產生的內部放電特性可由圖1—1的模擬電路(a b c等值電路)予以表示；其中Cc是模擬介質中產生放電間隙(如氣泡)的電容；Cb代表與Cc串聯部分介質的合成電容；Ca表示其余部分介質的電容。

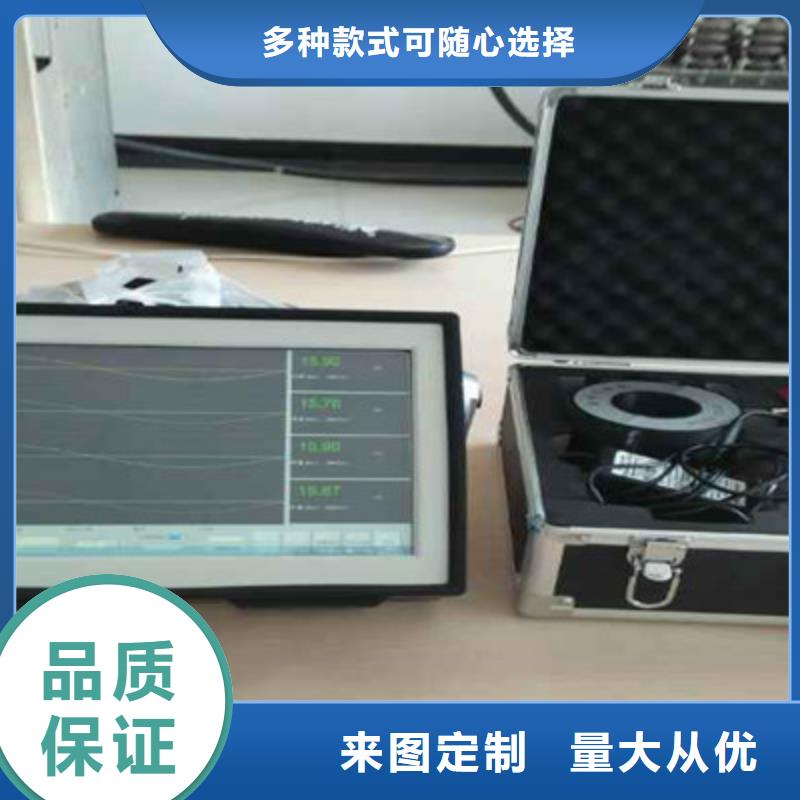

西藏工頻高壓局放試驗裝置 變壓器感應局放試驗測試系統技術方案一、適用范圍本設備主要用于部分35kV電壓等級、20000KVA等級以下電力變壓器倍頻耐壓、局部放電試驗。二、使用條件海拔高度：≤1000m環境溫度：-10℃～＋40℃相對濕度：＜90％（25℃時）使用環境：戶內無導電塵埃無火災及爆炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波，波形畸變率＜3％主要設備的技術參數（一）、TH-2007多通道局部放電檢測儀簡介TH-2007多通道局部放電檢測儀是我們繼TH－8001（仿MODEL－5）、TH－8201、TH－8601、TH－9801、 TH－2002型局部放電檢測儀后研制開發生產的又一新穎儀器。它基本保持了前幾種儀器的優點和功能，又根據當今國內外局放儀研究領域的先進理論，參照國際電工委員會（IEC）標準，采用了先進電路，引用了先進技術，通過各地用戶廣泛試用后的不斷改進而成的，TH－2007多通道局部放電檢測儀比TH－8601、TH－9801、TH－2002局放儀在設計上更完善，使用上更方便，性能上更可靠。TH－2007多通道局部放電檢測儀具有靈敏度高，適用試品范圍廣，采用大面積示波管試驗波形顯示清晰，有高頻橢圓掃描（攝取功率小于1伏安），放大系統動態范圍大，頻帶組合多（九種），有輔助零標系統，放電量表具有線性、對數雙功能指針式表頭和數字式表頭，同時顯示放電脈沖的放電量。無論在小信號、大信號情況下放電量的讀數都能更準確、更穩定。TH－2002局放儀具有體積小、重量輕，是攜帶式儀器。它是研究、開發新型高電壓電工產品和提高產品質量的有力輔助工具，也是現場判斷設備正常與否的有效測試儀器。該儀器與JZF－8或JZF—10型校正脈沖發生器配合使用。尤其適合電力部門、生產制造廠和科研單位等廣泛使用的一種實用的局部放電測試儀器。

西藏?zé)o局部放電試驗變壓器大品牌放心購

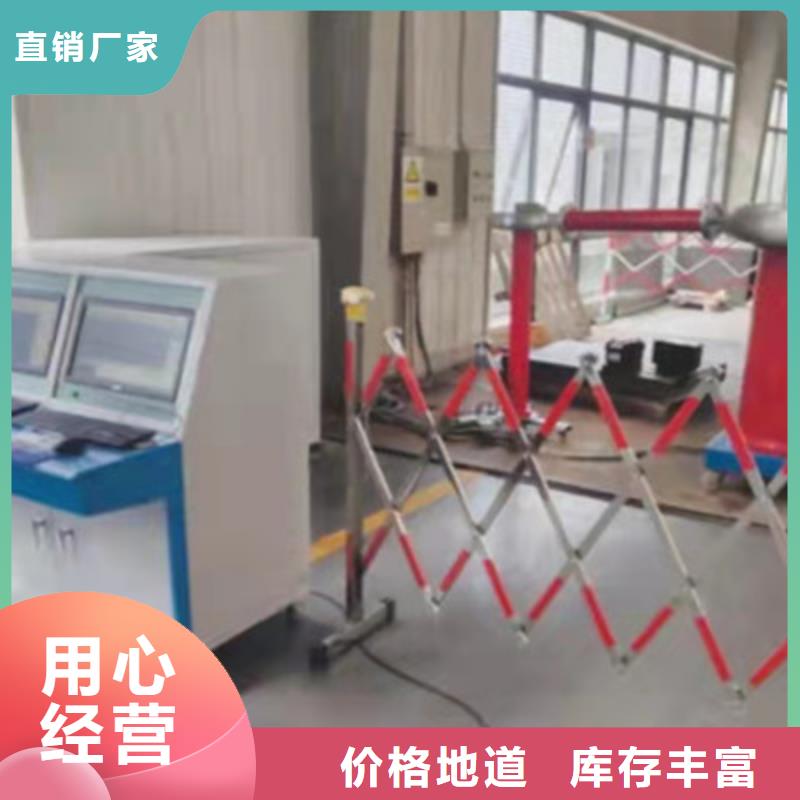

西藏工頻高壓局放試驗裝置 抗干擾措施和局部放電圖譜簡介對于局部放電實驗我們怕的就是干擾，下面簡單介紹一下實驗中可能遇到的干擾以及抗干擾的方法：（一）測量的干擾分類干擾有來自電網的和來自空間的。按表現形式分又分為固定的和移動的。主要的干擾源有以下一些：①懸浮電位物體放電，通過對地雜散電容耦合②外部電暈③可控硅元件在鄰近運行④繼電器，接觸器，輝光管等物品⑤接觸不良⑥無線電干擾⑦熒光燈干擾⑧電動機干擾⑨中高頻工業設備（二）抗干擾方法采用帶調壓器，隔離變壓器和濾波器的控制電源設置屏蔽室，可只屏蔽試驗回路部分可靠的單點接地，將試驗回路系統設計成單點接地結構，接地電阻要小，接地點要與一般試驗室的地網及電力網中線分開。采用高壓濾波器用平衡法或橋式試驗電路利用時間窗，使固定相位干擾處于亮窗之外采用較窄頻帶，或用頻帶躲開干擾大的頻率范圍在高壓端加裝高壓屏蔽罩或半導體橡膠帽以防電暈干擾試驗電路遠離周圍物體，尤其是懸浮的金屬固體！（三）初做實驗者對波形辨認還是有一定困難的，下面就簡單介紹一 放電類型和干擾的初步辯認：1． 典型的內部氣泡放電的波形特點：(圖 5—01)A．放電主要顯示在試驗電壓由零升到峰值的兩個橢圓象限內。B．在起始電壓Ui時，放電通常發生在峰值附近，試驗電壓超過Ui時，放電向零相位延伸。C．兩個相反半周上放電次數和幅值大致相同（相差至3：1）。D．放電波形可辯。E．q與試驗電壓關系不大，但放電重復率n隨試驗電壓上升而加大。F．局部放電起始電壓Ui和熄滅電壓Ue基本相等。G．放電量q與時間關系不大。H．如果放電量隨試驗電壓上升而增大，并且放電波形變得模糊不可分辨，則往往是介質內含有多種大小氣泡，或是介質表面放電。如果除了上述情況，而且放電幅值隨加壓時間而迅速增長（可達100倍或更多），則往往是絕緣液體中的氣泡放電，典型例子是油浸紙電容器的放電。

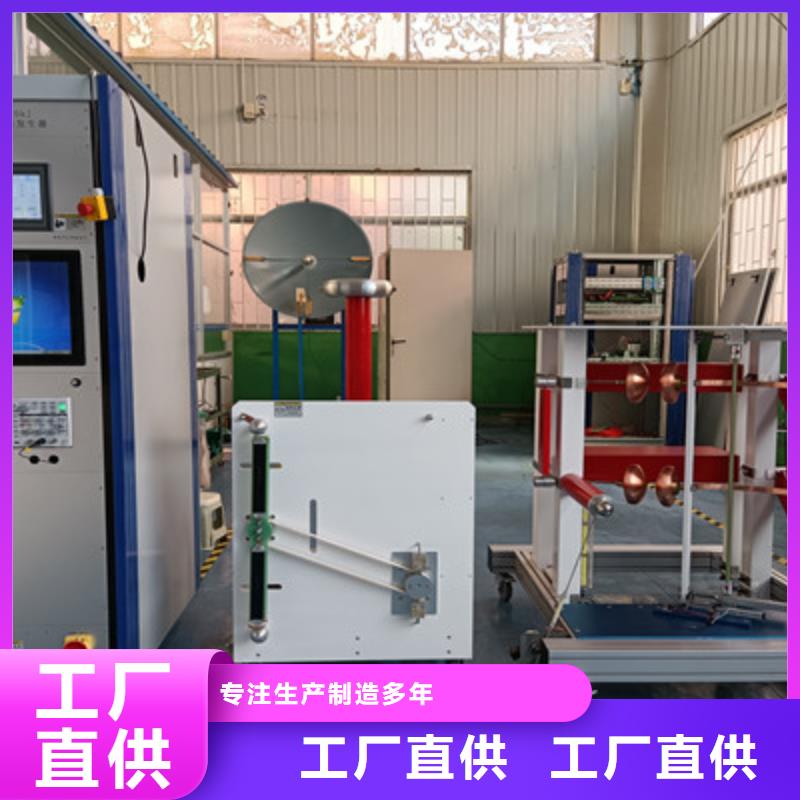

西藏工頻高壓局放試驗裝置 干式變壓器感應局放試驗測試系統技術方案 一、適用范圍本設備主要用于部分35kV電壓等級以下電力變壓器倍頻耐壓、局部放電試驗。二、使用條件海拔高度：≤1000m環境溫度：-10℃～＋40℃相對濕度：＜90％（25℃時）使用環境：戶內無導電塵埃無火災及爆炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波，波形畸變率＜3％設有一可靠接地點，接地電阻≤0.5Ω主要設備的技術參數（一）、TH-2010多通道局部放電檢測儀簡介TH-2010多通道局部放電檢測儀是我們繼TH－8001（MODEL－5）、TH－8201、TH－8601、TH－9801、 TH－2002型局部放電檢測儀后研制開發生產的又一新穎儀器。它基本保持了前幾種儀器的優點和功能，又根據當今國內外局放儀研究領域的先進理論，參照國際電工委員會（IEC）標準，采用了先進電路，引用了先進技術，通過各地用戶廣泛試用后的不斷改進而成的，TH－2010多通道局部放電檢測儀比TH－8601、TH－9801、TH－2002局放儀在設計上更完善，使用上更方便，性能上更可靠。TH－2010多通道局部放電檢測儀具有靈敏度高，適用試品范圍廣，采用大面積示波管試驗波形顯示清晰，有高頻橢圓掃描（攝取功率小于1伏安），放大系統動態范圍大，頻帶組合多（九種），有輔助零標系統，放電量表具有線性、對數雙功能指針式表頭和數字式表頭，同時顯示放電脈沖的放電量。無論在小信號、大信號情況下放電量的讀數都能更準確、更穩定。局放儀具有體積小、重量輕，是攜帶式儀器。它是研究、開發新型高電壓電工產品和提高產品質量的有力輔助工具，也是現場判斷設備正常與否的有效測試儀器。該儀器與JZF－8或JZF—10型校正脈沖發生器配合使用。尤其適合電力部門、生產制造廠和科研單位等廣泛使用的一種實用的局部放電測試儀器。

西藏工頻高壓局放試驗裝置功能特點：1、可測量各種類型的變壓器的空載電流、空載損耗、阻抗電壓、短路損耗。2、電壓回路寬量限：電壓可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。3、大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，液晶帶亮度調節，可適應冬夏各季。4、用戶可隨時將測試的數據通過微型打印機將結果打印出來。5、采用數字同步采樣技術，準確測量三相用電設備的電壓、電流、功率、等參數的真有效值，測量精度為0.2級。6、該儀表可取代九塊同等級的指針儀表，是傳統電量測試儀表的理想換代產品。二、技術指標：1、輸入特性 電壓測量范圍：0~750V 寬量限。電流測量范圍：0~100A內部全部自動切換量程。2、準確度電壓、電流：±0.2％功率：±0.2％（CosΦ＞0.1），±0.5％（0.02＜CosΦ＜0.1）3、工作溫度：－10℃~ ＋40℃4、工作電源：交流160V~265V5、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。6、體積：32cm×24cm×18cm7、重量：3Kg三、結構外觀：儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機外箱采用高強度鋁合金機箱，堅固耐用，配件箱用來放置測試導線及工具。
